发动机活塞连杆组合结构三维建模作品

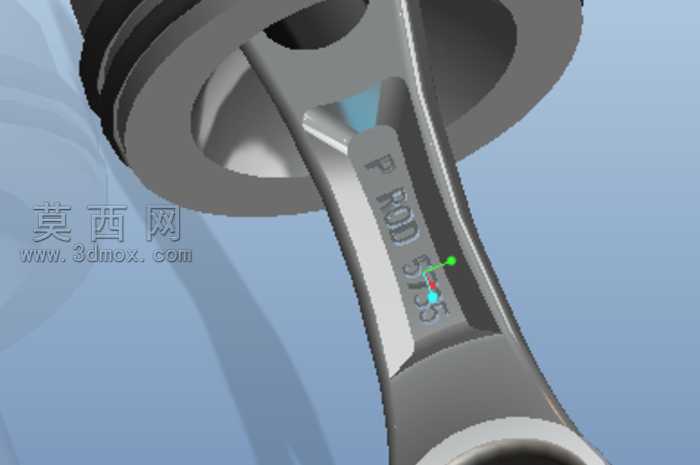

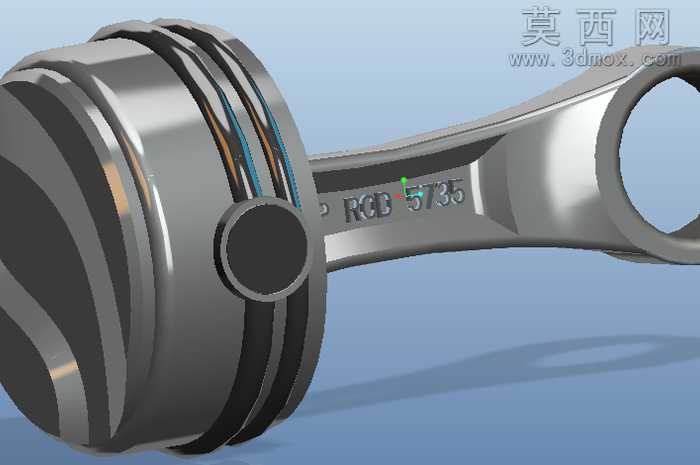

本作品为发动机核心动力传递组件的三维建模成果，完整还原了活塞与连杆的装配组合结构，建模过程遵循内燃机零部件的实际设计规范，对各部分结构细节做了精细化还原。建模阶段首先依据活塞连杆的实际尺寸比例搭建基础轮廓，针对活塞部分，精准复刻了顶部燃烧室轮廓、环槽区域的分层结构、活塞销座的安装位结构，对活塞环槽的宽度、深度、间距都做了符合工程标准的参数化设定，保证各结构的尺寸比例与实际工业产品一致。连杆部分则还原了杆身的工字型截面结构、大小端的连接环结构、连杆大头的分体定位特征，以及杆身表面的标识细节，让模型的还原度达到工业展示级别。材质与渲染环节，针对金属零部件的材质特性做了分层调校：活塞主体采用高硅铝合金材质参数，还原铝合金特有的亚光银灰色金属质感，表面设置细微的机加工纹理，模拟实际零件的加工表面状态；活塞环采用合金铸铁材质，调整材质的反光度与粗糙度，区分开与活塞主体的材质差异；连杆部分采用锻钢材质参数，提升金属反光的锐利度，还原锻钢件经过机加工后的亮面金属质感，同时对连杆大小端的衬套部位做了差异化材质处理，凸显装配结构的层次。渲染阶段采用柔和的工业展示布光，通过多组面光源打亮模型的结构轮廓，避免生硬阴影遮挡关键结构，同时添加柔和的环境反射，让金属材质的质感表现更加真实自然，背景采用简洁的浅蓝渐变底色，突出模型主体的结构特征。结构设计上，完整还原了活塞与连杆通过活塞销连接的装配关系，各部件的配合间隙做了符合装配逻辑的预留，活塞环与环槽的配合、连杆衬套与活塞销的配合都符合实际机械装配的公差逻辑，既保证模型外观的完整性，也能清晰展示曲柄连杆机构中活塞连杆组的动力传递结构，可用于发动机结构教学、机械设计方案展示、零部件原理演示等场景，模型的结构细节完整，各部件可拆分用于装配演示，能够直观展示活塞连杆组在发动机运行过程中往复运动传递动力的结构基础。
