立式铸铁齿轮箱壳体结构三维设计

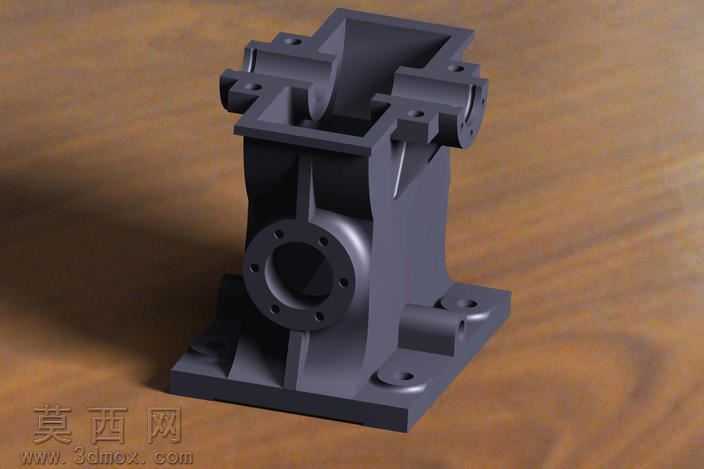

本作品为立式齿轮箱的壳体结构三维建模成果，建模阶段严格遵循机械设计规范，先通过草图绘制完成箱体底座、主体腔室、各轴端安装凸台的轮廓定位，以拉伸、切除、拔模、圆角等基础特征逐步搭建整体框架，再对法兰安装孔、底座固定沉孔、腔体内部避让空间、加强筋结构进行精细化特征构建，确保每一处尺寸匹配齿轮传动组件的装配公差要求。建模过程中对箱体壁厚做了均匀化处理，在轴承受力对应的侧壁位置设计了加厚承力结构，底座与主体衔接处布置了多道三角形加强筋，既保证箱体承载时的结构刚度，也避免不必要的材料冗余，兼顾轻量化与结构强度需求。材质配置阶段选用铸铁材质参数，还原铸造箱体的哑光深灰金属质感，调整表面粗糙度参数模拟铸件表面的细微颗粒纹理，对安装法兰的密封面、轴孔配合面单独设置精加工面材质，区分加工面与毛坯铸造面的视觉差异。渲染阶段采用暖调木质工作台作为展示背景，布置柔和的侧方主光源搭配环境补光，弱化生硬阴影，清晰呈现箱体外部的加强筋走向、各安装面的孔位分布、腔体内部的轮廓结构，多角度展示时可清晰观察到输入输出轴的安装位布局、底座的固定孔位置、顶部腔体的开口结构。设计思路上围绕齿轮传动的变速功能需求，预留了足够的内部腔体空间容纳齿轮组、轴承与润滑介质，各轴端凸台的法兰尺寸匹配对应规格的轴承端盖安装要求，底座的安装孔位间距适配常见的设备安装基座标准，侧壁的观察孔结构可方便后期装配时检查齿轮啮合状态，整体结构完全服务于齿轮箱改变传动速度、传递扭矩的核心功能，所有外部结构均考虑了实际加工的工艺可行性，避免出现无法脱模、无法加工的死角结构，建模完成后通过干涉检查确认各装配位无尺寸冲突，可直接用于后续的工程图导出、装配模拟与铸造工艺参考。
