直列四缸内燃机核心结构三维设计

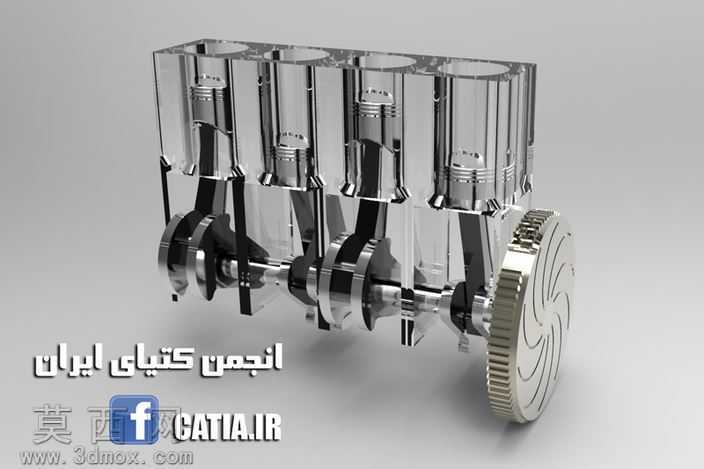

本作品为直列四缸发动机核心总成的三维参数化设计成果，建模阶段严格遵循内燃机实际工程尺寸比例，对发动机核心运动组件与固定支撑结构进行了全细节还原。建模过程中首先搭建直列排布的四缸气缸体基准框架，保证四个气缸轴心线处于同一平面且间距均匀，为后续运动机构装配提供精准的定位基准。针对活塞组件，逐一还原了活塞头部的环槽结构、活塞销座的安装位、裙部的导向型面，每个活塞配套的连杆结构区分了大头与小头的连接特征，大头端做了剖分设计以适配曲轴曲柄销的装配需求，小头端预留活塞销的配合间隙，还原真实零部件的装配逻辑。曲轴部分完整复刻了四个曲柄销、五个主轴颈的排布结构，对应四缸发动机的点火顺序做了曲柄角度的错位设计，保证运动过程中的动平衡特性，曲轴末端集成的飞轮与启动齿圈结构也做了细致还原，齿圈的轮齿参数、飞轮的辐板造型均参考实际量产发动机的结构特征。材质与渲染阶段，针对不同零部件做了差异化的材质表现：气缸体与活塞采用铝合金金属材质，调整反射粗糙度模拟铸铝件的哑光金属质感；曲轴、连杆、齿圈采用合金钢材质，提升金属反射强度与高光硬度，表现钢制零件的高强度特性；部分结构做了半透明材质处理，可直观展示内部活塞连杆与曲轴的连接关系，无需剖切即可观察内部运动副的配合状态。设计过程中重点验证了曲柄连杆机构的运动干涉情况，通过装配约束模拟活塞上下往复运动、曲轴旋转运动的转换过程，确保各部件在全行程内无碰撞干涉，各配合面的间隙符合内燃机设计的工程规范，整体模型既具备结构展示的直观性，也可作为动力机械结构教学、发动机原理演示的数字化参考载体，清晰展现四缸发动机将活塞直线往复运动转换为曲轴旋转动力输出的核心机械逻辑。
