剖分式立式滑动轴承座三维结构设计

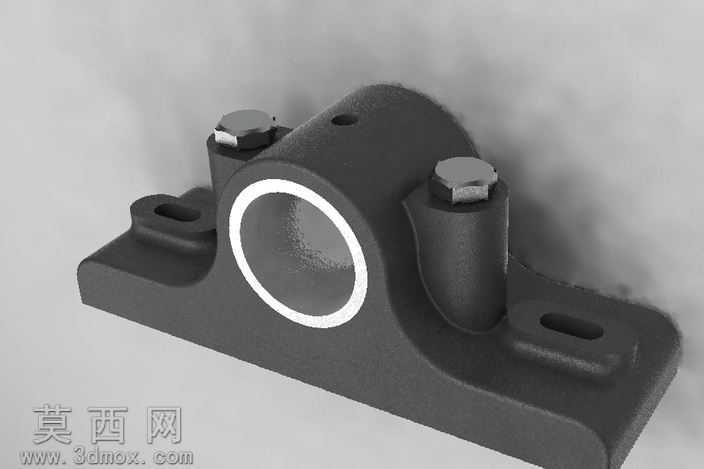

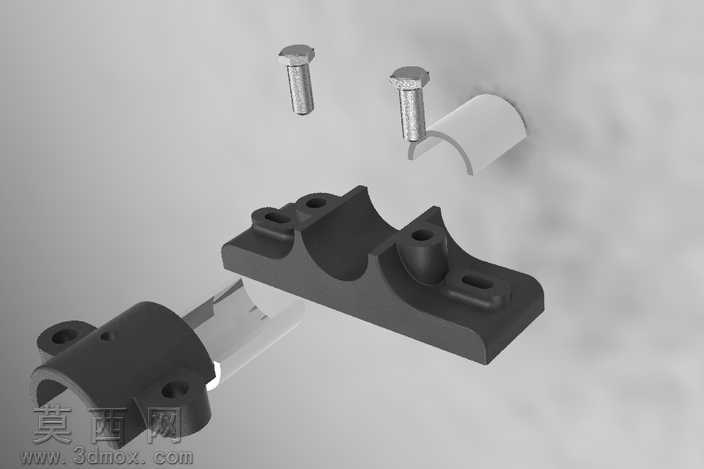

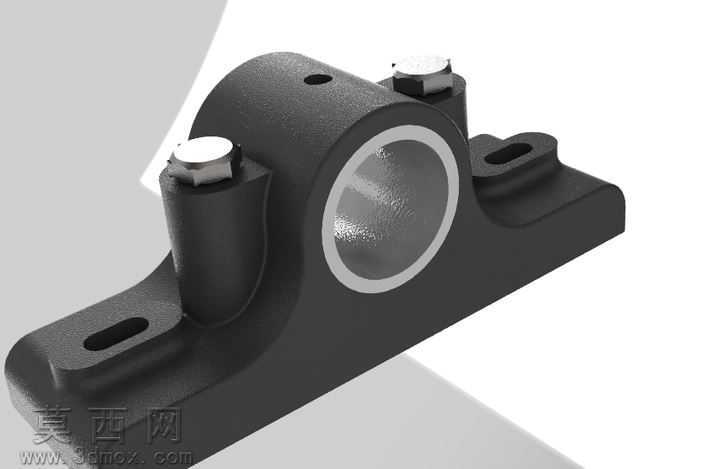

本作品为剖分式立式滑动轴承座的三维建模成果，建模过程严格遵循机械设计规范，先通过基准面定位确定轴承座整体安装基准，依次绘制底座安装板、下轴瓦座、上轴瓦盖的轮廓草图，通过拉伸、切除、倒角等基础特征命令构建主体结构，针对底座上的两个长圆形安装孔，采用草图绘制后双向拉伸切除的方式完成，保证安装调节余量符合实际装配需求。上轴瓦盖与下轴瓦座的连接部位，精准绘制了两个螺栓柱的定位特征，配套的六角头螺栓模型通过螺旋线扫描生成螺纹结构，还原真实紧固件的装配形态，轴承内孔部位做了高亮的金属衬套效果区分，清晰展现轴孔的配合面结构。材质渲染阶段，主体轴承座采用哑光铸铁材质，调整粗糙度参数还原铸件表面的细微颗粒质感，螺栓紧固件采用镀锌亮面金属材质，轴瓦内圈采用高反光的轴承合金材质，通过不同材质的视觉差异清晰区分各个功能部件，渲染时添加柔和的环境漫反射光，在轴承座曲面转折处形成自然的明暗过渡，突出整体结构的立体感。结构设计上充分考虑立式轴承座的实际使用场景，底座采用加宽的平板结构提升安装稳定性，两个长孔设计允许安装时进行一定范围的位置调整，上下剖分的结构便于轴类零件的装配与后期维护，顶部的小油孔特征完整还原，方便后续加注润滑油实现轴承润滑，整体建模过程中所有圆角、倒角特征均按照机械加工工艺要求设置，避免出现尖锐棱角，保证模型既符合设计原理，也能满足后续工程出图、装配仿真的使用需求，各部件之间的配合间隙经过精准校核，螺栓与安装孔的间隙、轴瓦与座体的配合公差都在建模时做了对应设置，还原真实机械产品的装配关系。
