小型机加工用手动螺杆式机械虎钳结构

这款手动机械虎钳的结构设计，完全围绕小型机加工、钳工修配场景的实际使用需求展开，没有多余的装饰性结构，所有几何特征都服务于装夹稳定性与操作便利性。日常在台式钻床、小型铣床、钳工台的工位上，这类虎钳承担着小型金属、非金属工件的固定作业，不管是钻孔、轻铣削、锉修、攻丝这类常规工序，都能提供足够的夹紧力，避免工件在加工过程中出现位移、振颤的问题。

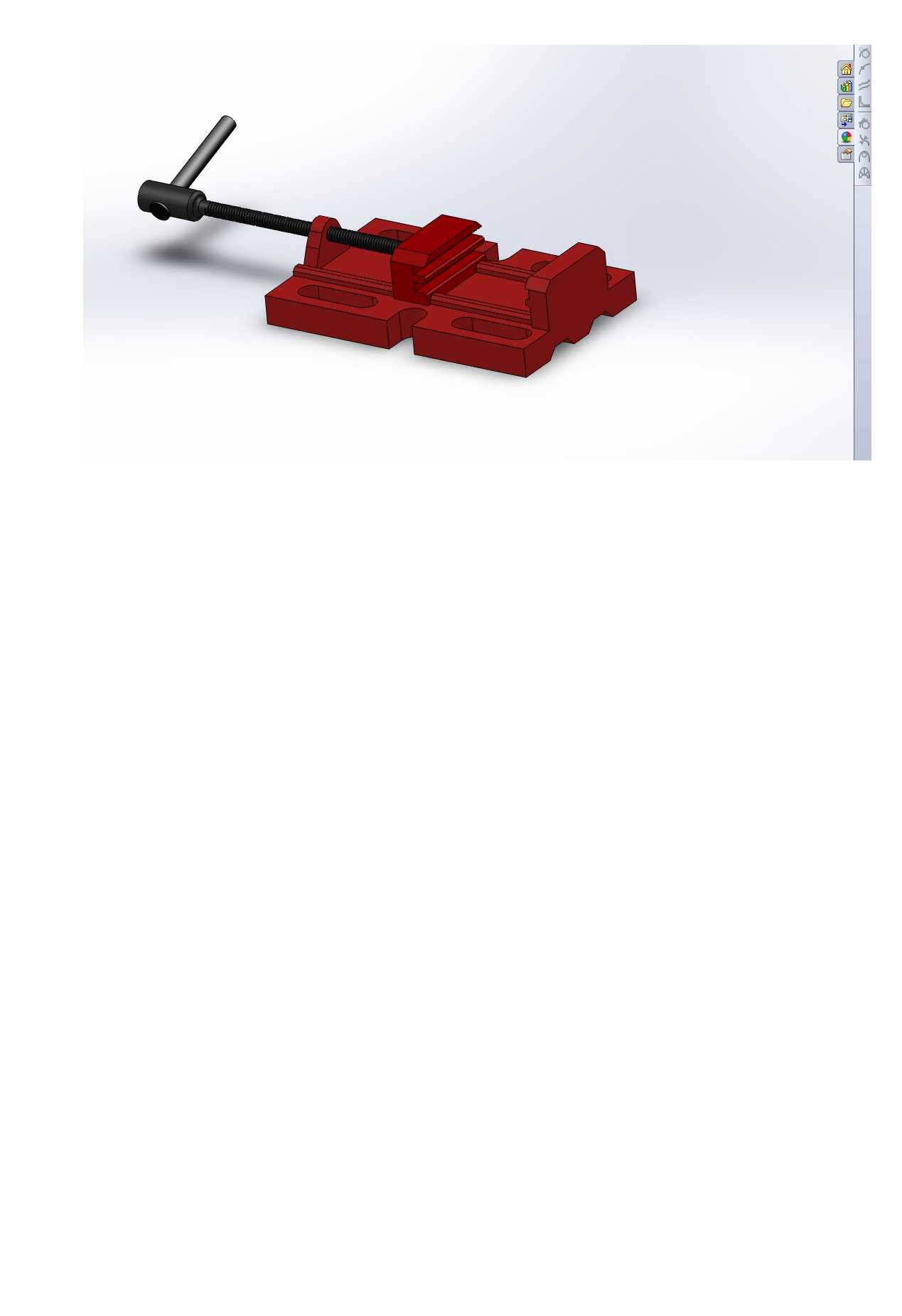

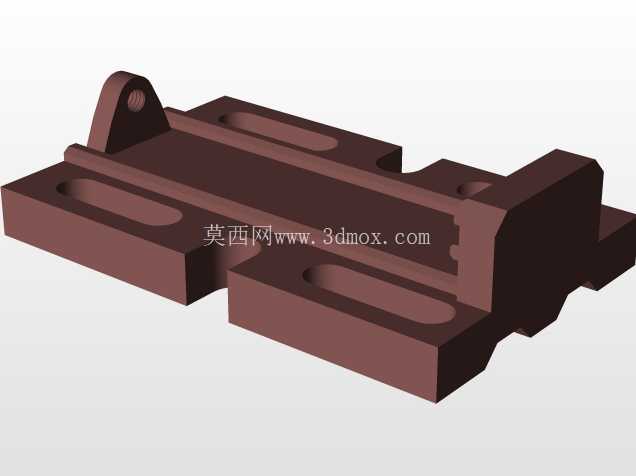

从功能结构来看，整体采用固定钳身搭配活动钳身的经典布局，钳身底部设计有两道平行的安装通槽，槽宽与常规钳工台、小型机床工作台的T型槽螺栓规格匹配，安装时可以根据工位的加工范围调整虎钳的固定位置，安装边界完全覆盖常规小型工位的装夹需求，钳身整体长度适配100mm以内宽度工件的装夹行程，不会因为尺寸过大占用过多工作台操作空间，也不会因为行程不足无法满足常规小零件的装夹要求。钳口位置设计有可更换的淬硬钳口板，表面加工有交叉网纹，增大与工件接触面的摩擦力，装夹毛坯件、光面工件时都能避免打滑，当钳口板磨损后可以直接松开固定螺栓更换，不需要整体报废钳身，降低日常使用的维护成本。

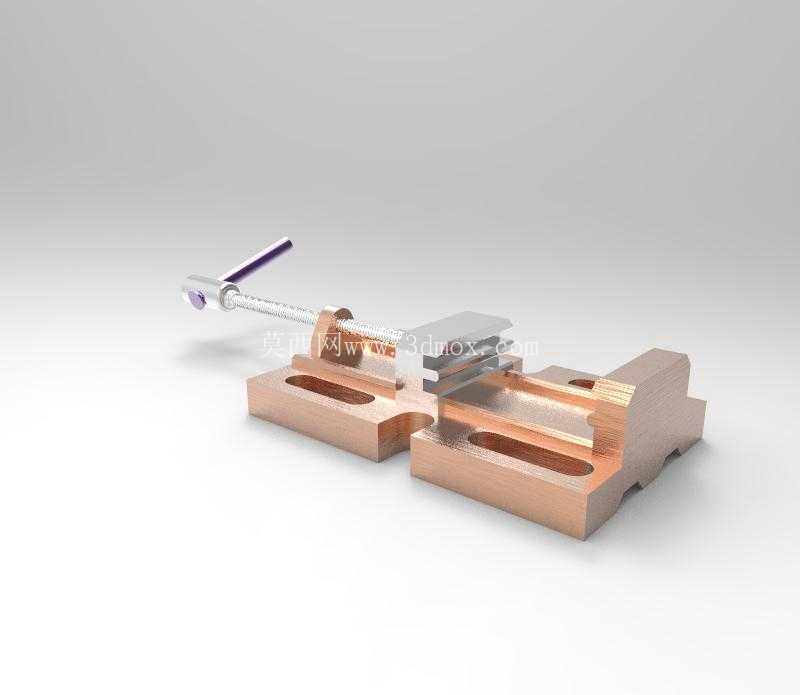

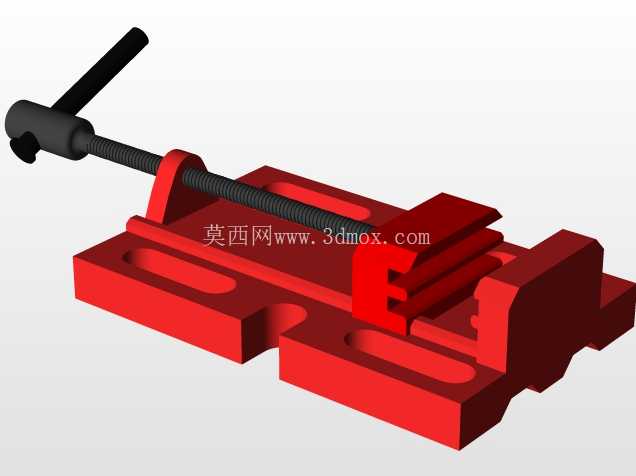

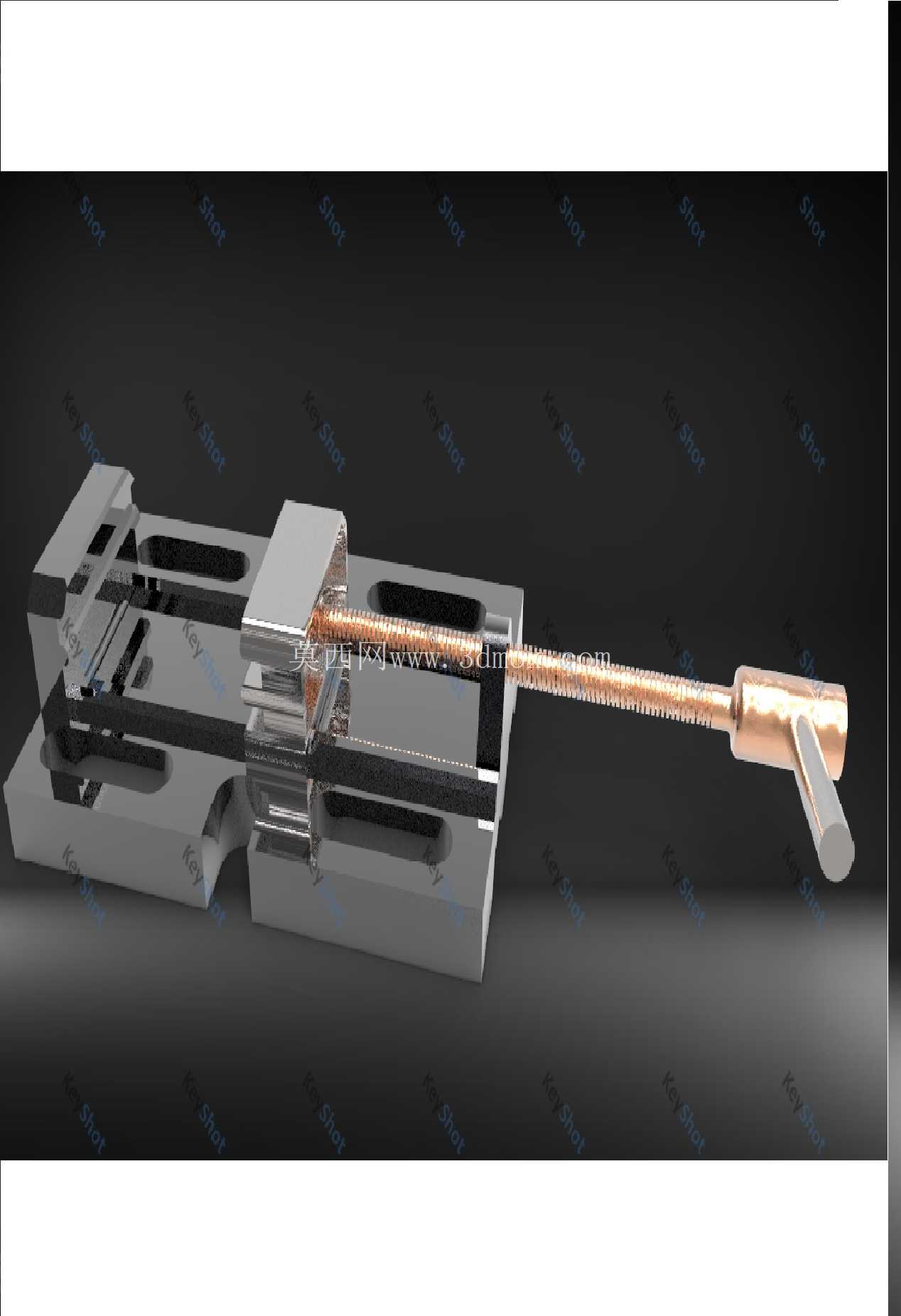

传动部分采用梯形螺杆传动结构，螺杆与活动钳身的连接位置设计有防脱结构，转动螺杆端部的手柄时，活动钳身会沿着钳身的导轨面做平稳的直线运动，不会出现偏摆、卡滞的问题。梯形螺纹的自锁性能足够，夹紧工件后不会因为加工过程中的振动导致钳口松动，不需要额外增加锁紧机构就能保持夹紧力的稳定。手柄的长度经过匹配设计，操作人员单手施加握力就能达到足够的夹紧力矩，不需要借助加力杆，避免夹紧力过大导致薄壁工件变形，也不会因为力矩不足导致装夹不牢。

设计过程中，钳身的导轨面做了加高处理，活动钳身与导轨的配合长度足够，在夹紧工件承受侧向切削力时，活动钳身不会出现上翘的情况，保证钳口的上下夹紧面保持平行，装夹平行度要求较高的工件时，不需要额外垫铜皮调整就能保证装夹精度。钳身底部的支撑面做了平面度加工，固定在工作台面上时不会出现晃动，整个钳身的壁厚分布均匀，铸造后经过时效处理，长期使用不会出现应力变形，保持装夹精度的稳定性。排屑槽设计在钳身的两侧，加工产生的切屑会顺着槽体滑落，不会堆积在导轨配合面之间磨损滑动面，日常清理只需要用毛刷清扫即可，不需要拆解钳身就能完成维护。

在实际使用场景中，这类虎钳除了常规的机加工装夹，还可以配合角度垫铁完成倾斜工件的装夹，也可以在钳口位置加装软钳口，完成有色金属、薄壁零件的装夹作业，避免夹伤工件表面。整个结构没有复杂的液压、气动元件，完全依靠机械结构实现夹紧功能，故障率极低，不需要复杂的日常维护，在没有气源、液压动力源的普通钳工工位也能正常使用，适配各类小型加工场景的使用需求。结构的所有配合公差都按照常规工装夹具的精度要求设计，滑动配合面留有合理的间隙，长期磨损后可以通过调整镶条补偿间隙，延长整个虎钳的使用寿命。
