阿特拉斯磨M1-560L心轴刀杆结构设计

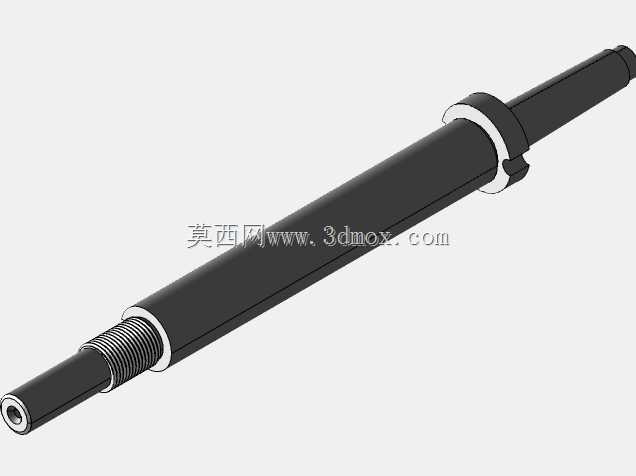

在金属磨削加工尤其是轧辊修磨、长轴类精密磨削的生产场景中，刀杆作为磨头与磨削执行端的核心连接载体，其结构刚性、同轴度精度直接决定了最终工件的加工表面质量与尺寸稳定性，阿特拉斯磨配套的M1-560L心轴刀杆，就是针对长行程外圆磨削工况开发的专用连接构件。这款心轴刀杆整体采用细长轴类布局，主体为直径1英寸的等径长轴结构，一端设计有外螺纹连接段，用于和磨床主轴输出端的锁紧机构配合，实现刀杆与主轴的刚性固定，螺纹段末端做了内凹的中心孔设计，既可以作为加工时的顶尖定位基准，保证整根轴的同轴度公差，也能在安装时作为导向定位面，避免螺纹旋合过程中出现偏斜导致的跳动超差。轴身中段设置有一体式限位凸台，凸台一侧加工有周向定位缺口，安装时该缺口可与磨床主轴端的定位销配合，传递磨削过程中的扭矩，避免刀杆在高速旋转、承受磨削径向力时出现相对转动，同时凸台的端面也作为轴向定位基准，控制刀杆伸入主轴的安装深度，保证砂轮安装后悬伸长度符合设计要求，减少磨削颤振的产生。靠近砂轮安装的另一端设计为锥面配合段，锥度匹配标准磨头砂轮的内孔锥度，依靠锥面的过盈配合实现砂轮的定心与锁紧，无需额外的复杂紧固件就能保证砂轮与刀杆的同轴度，锥段末端同样做了倒角导向处理，方便砂轮的快速拆装更换，减少设备换型调整的辅助时间。从设计思路来看，这款刀杆在结构上做了针对性的刚性优化，虽然整体长径比较大，适配M1-560L磨床的长行程磨削需求，但通过轴身的等强度设计，在保证安装空间的前提下尽可能提升了轴的抗弯截面模量，避免大切深磨削时出现让刀现象，保证长轴类工件磨削的圆柱度公差。在实际应用场景中，这类刀杆除了用于轧机轧辊的修磨加工，也可适配其他需要长悬伸磨削的外圆加工工序，比如大型液压缸活塞杆的外圆精磨、长轴类传动件的表面磨削等，安装时需要先清理主轴内孔与刀杆配合面的杂质，避免铁屑、油污进入配合面导致定位偏差，安装后需要打表检测刀杆靠近砂轮端的径向跳动，控制在0.005mm以内才能保证加工精度，锁紧螺纹时需要按照对称拧紧的顺序施力，避免局部受力过大导致轴段变形。刀杆的外形尺寸完全适配阿特拉斯M1系列磨床的安装边界，整体长度匹配磨床的主轴行程范围，不会出现行程干涉问题，各配合段的尺寸公差均按照IT5级精度设计，保证互换性，长期使用后如果出现锥面磨损、螺纹损伤的情况，可直接更换同型号刀杆，无需对磨床主轴进行二次修配，降低设备维护成本。在磨削加工过程中，刀杆需要承受砂轮旋转的离心力、磨削接触时的径向切削力以及冷却液的冲刷腐蚀，因此材质选择上通常采用合金调质钢，整体经过淬火处理提升表面硬度，芯部保留足够的韧性，既保证耐磨性能，也能承受一定的冲击载荷，避免高速旋转时出现断裂风险。轴身表面做了发黑防锈处理，避免车间潮湿环境导致轴身锈蚀，影响配合面的精度。对于结构设计从业者来说，这类细长轴类传动连接件的设计核心，就是在满足安装空间、行程要求的前提下，尽可能提升结构刚性，控制各配合面的形位公差，同时兼顾拆装维护的便捷性，这款刀杆的结构布局就很好地平衡了这几点需求，没有多余的冗余结构，每一段轴径、每一个凸台、缺口的设计都对应明确的功能需求，没有为了造型增加不必要的加工工序，非常适合作为专用机床配套连接件的设计参考，在进行同类长轴类刀杆、心轴设计时，可以参考其定位结构的设计逻辑，将轴向定位、周向防转、扭矩传递的功能集成在少量结构特征上，减少零件的加工复杂度，同时提升装配的可靠性。
