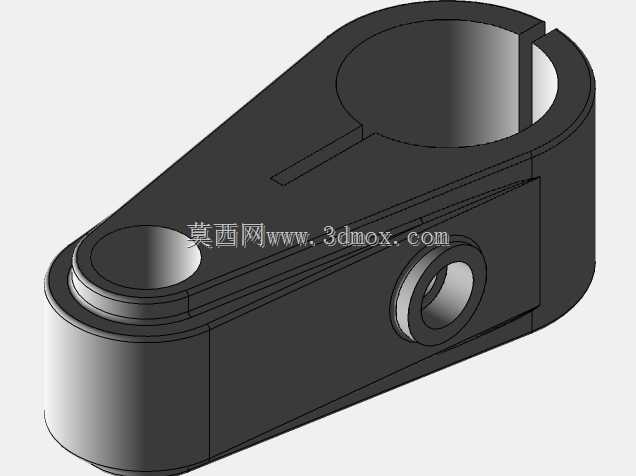

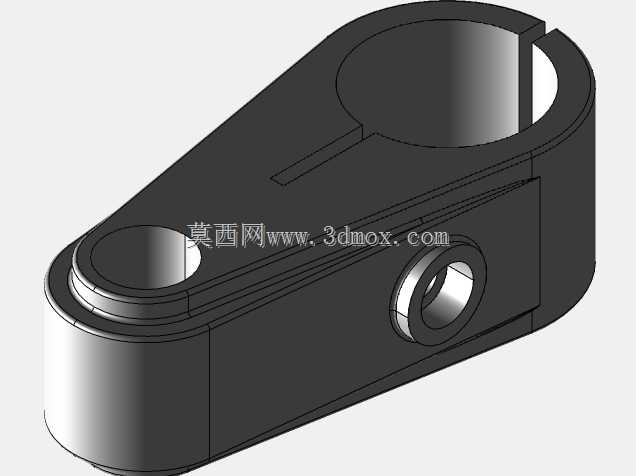

在常规金属切削加工车间的设备运维与备件适配场景中,铣床心轴支架是承担心轴径向支撑、抵消切削载荷扰动的核心配套零件,这款适配阿特拉斯M1系列铣床的心轴支架,在结构设计上完全围绕铣床实际加工工况的受力需求展开,没有冗余的造型设计,每一处结构都对应明确的功能指向。从实际安装适配的边界来看,该支架的大端采用开缝式夹装结构,这种结构是铣床支架类零件的经典设计逻辑:大端的内孔用于与铣床床身的固定支撑轴段配合,开缝结构配合侧面的锁紧孔位,能够在安装时通过紧固件收紧开缝间隙,让内孔与支撑轴形成足够的抱紧力,既可以保证支架安装后的位置精度,避免铣削过程中支架出现周向转动或者轴向窜动,又能在需要调整心轴支撑位置时,松开紧固件即可快速滑移调整,适配不同长度心轴的支撑需求,这种设计相比整体式过盈配合的支架,安装调试的效率提升非常明显,也降低了长期使用后磨损更换的拆装难度。支架的小端设置有同轴度要求较高的心轴支撑孔,孔位周边做了加厚的凸台结构,这处设计是针对铣削过程中的受力特点优化的:铣削加工时,心轴会承受来自铣刀的断续切削冲击力,支撑孔位置是载荷传递的核心节点,加厚凸台能够有效提升孔位的结构刚性,减少长期受交变载荷作用下的孔位变形,避免因为支撑孔失圆导致心轴转动精度下降,进而影响工件的加工表面质量。从整体外形来看,支架采用了变截面的长臂式结构,臂身的厚度从大端夹装位置到小端支撑位置做了平滑过渡,没有出现直角突变的结构,这种设计一方面是为了在保证整体结构强度的前提下尽可能降低零件自重,减少支架自身重量对床身支撑轴带来的额外偏载,另一方面也能避免应力集中问题——铣床加工过程中的振动是持续存在的,如果结构存在直角转角的应力集中点,长期受振动载荷作用很容易出现疲劳裂纹,平滑过渡的结构能够让应力在臂身均匀传递,大幅提升零件的疲劳使用寿命。在实际设备适配场景中,这款支架专门针对阿特拉斯M1系列铣床做了安装尺寸的匹配,除了排除MFC型号的适配性之外,其余同系列型号的床身支撑轴直径、心轴中心高尺寸都能与该支架完全契合,安装时不需要额外做二次修配,直接通过紧固件锁紧即可完成装配。从设计细节上看,支架臂身上预留的浅槽结构,是用于安装锁紧定位的定位销或者行程挡块的,能够在支架调整到对应支撑位置后,通过槽内的紧固件实现辅助定位,进一步提升支架在重切削工况下的位置稳定性,避免大进给铣削时支架出现位置偏移。支撑孔的内部设计有适配润滑脂留存的微小环形槽,日常设备维护时可以通过支架侧面的注油孔向支撑孔内加注润滑脂,减少心轴与支撑孔之间的转动磨损,延长支架和心轴的更换周期,这处细节设计完全贴合车间设备日常运维的实际需求,不需要拆解支架即可完成润滑保养,降低了设备维护的工作量。从安装边界的尺寸逻辑来看,大端夹装孔的孔径与床身支撑轴采用间隙配合,配合公差控制在合理范围内,既保证安装时能够顺利套入支撑轴,又不会因为间隙过大导致支架安装后出现晃动;小端支撑孔与心轴的配合采用过渡配合,能够在保证心轴转动灵活性的同时,尽可能减小支撑间隙,提升心轴的转动刚性,满足铣削加工对支撑刚度的要求。整个支架的结构没有多余的装饰性设计,所有的倒角、圆角、凸台、开槽结构都服务于实际的安装、受力、维护需求,是典型的面向实际加工工况设计的机床配套零部件,在建模过程中需要重点关注大端内孔与小端支撑孔的中心距尺寸、两个孔的轴线平行度公差、开缝结构的对称度要求,这些尺寸和形位公差直接决定了支架安装后的心轴跳动精度,是整个零件建模和加工过程中需要重点控制的核心参数。在车间实际使用过程中,这类支架的失效形式大多是长期受交变载荷导致的支撑孔磨损、开缝位置疲劳断裂,因此在设计时对开缝位置的壁厚做了针对性的加强,避免锁紧时因为收紧力过大导致开缝根部出现开裂问题,同时支撑孔的位置也做了局部淬火硬化的结构预留,建模时对应的硬化区域厚度也做了合理设置,保证表层硬化后不会因为硬化层过深导致零件脆性增加,也不会因为硬化层过浅导致耐磨性能不足。
- 全部评论(0)
- 模板大小: 637.05 KB
- 售价:5金币
- 下载次数: 5
- 系统要求: STEP / IGES,SOLIDWORKS,Other
- 软件分类: 通用机械零部件
