54毫米口径固体火箭发动机结构设计

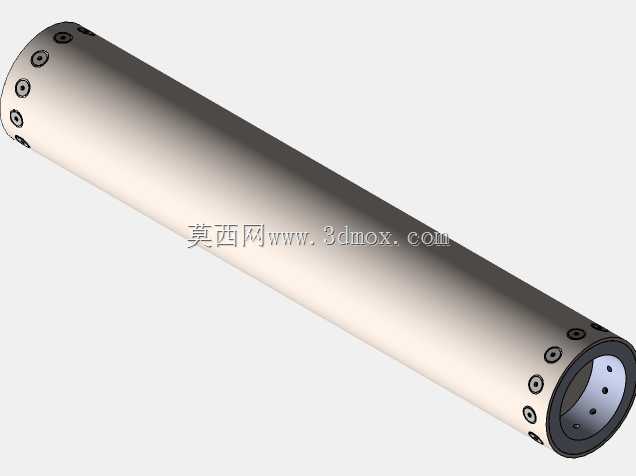

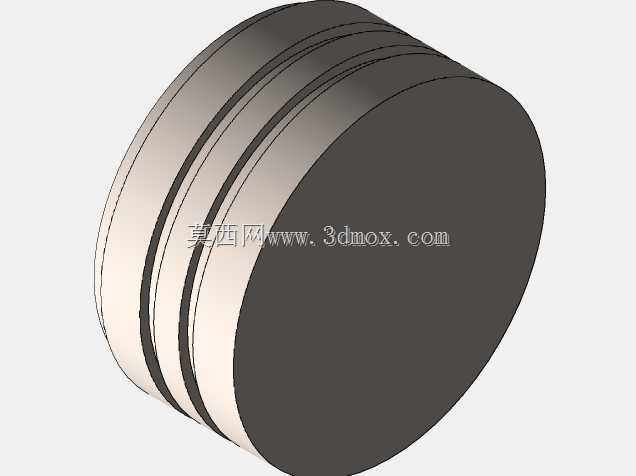

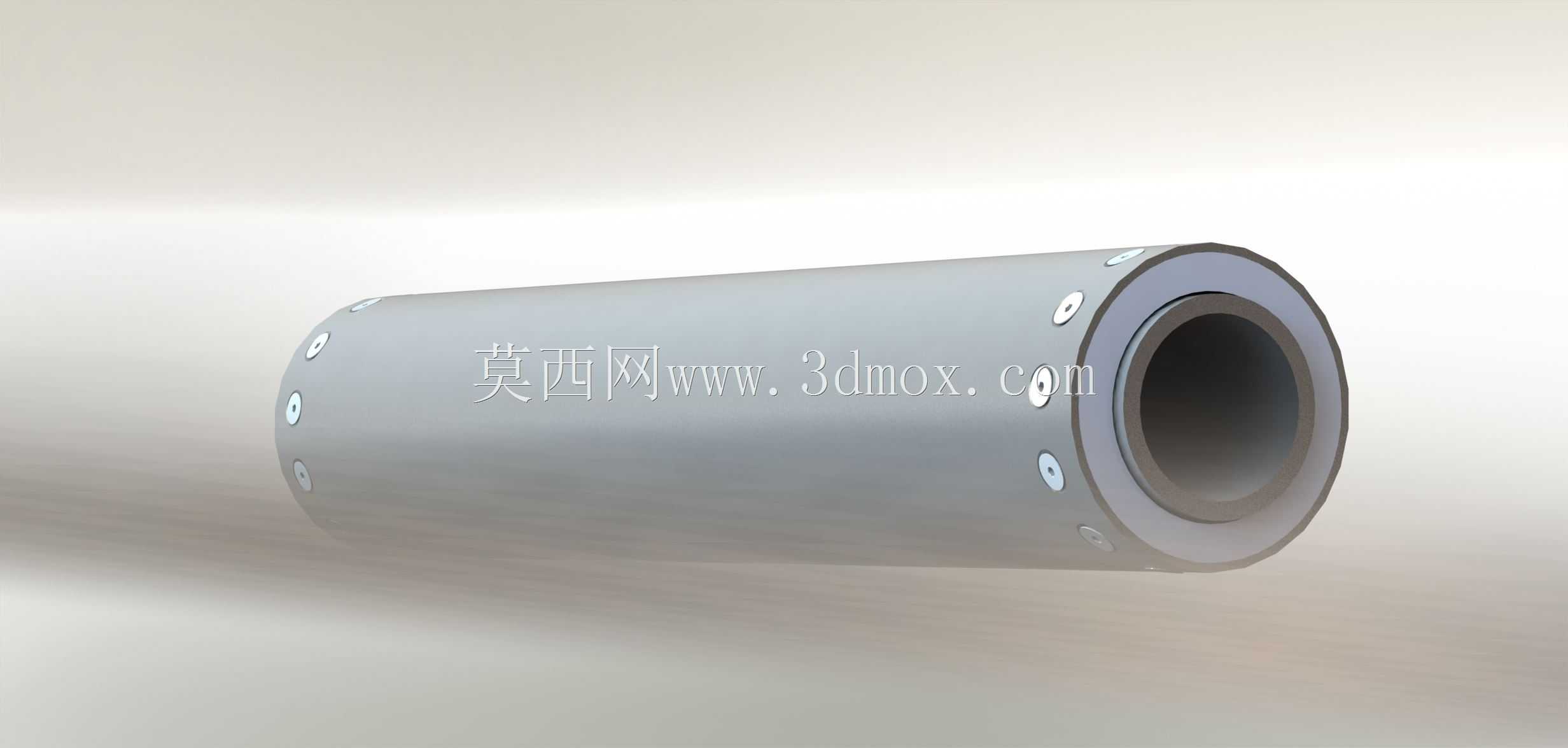

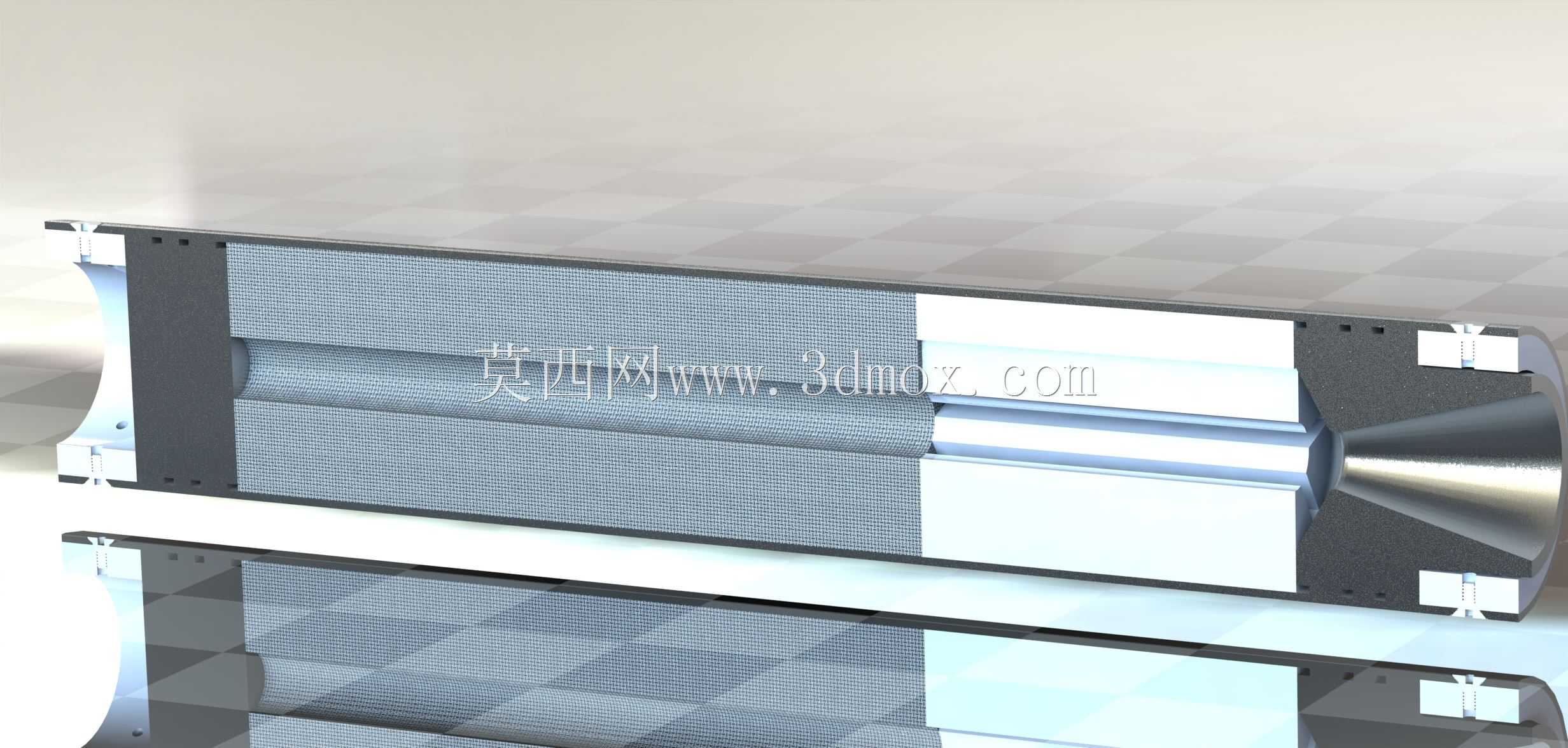

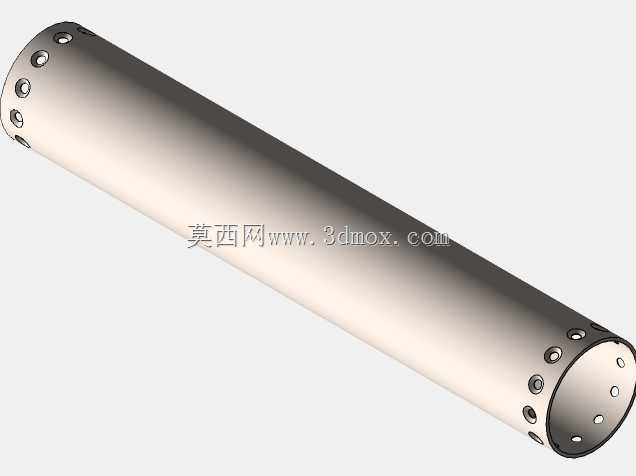

　　这款54毫米口径的固体火箭动力装置，主要面向小型探空火箭、业余航天试验、教学演示验证场景使用，整体结构围绕固体推进剂的稳定燃烧、推力平稳输出做针对性设计，所有结构件的尺寸边界都严格控制在54毫米外径的安装范围内，适配同口径标准箭体的装配需求，不需要额外做转接结构就能直接完成对接安装。从结构组成来看，装置核心分为燃烧室壳体、内部隔板、护圈、喷管组件、推进剂药柱几个部分，其中外壳采用2又1/8英寸规格的316无缝不锈钢管加工成型，316材质本身具备优秀的耐高温、抗腐蚀性能，能够承受固体推进剂燃烧过程中产生的高温高压载荷，无缝管的结构形式也避免了焊接接缝带来的应力集中风险，壳体的壁厚经过承压计算校核，在满足额定工作压力下的强度要求同时，

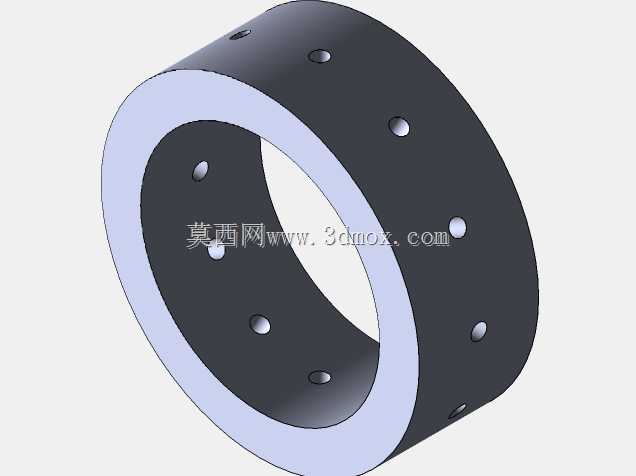

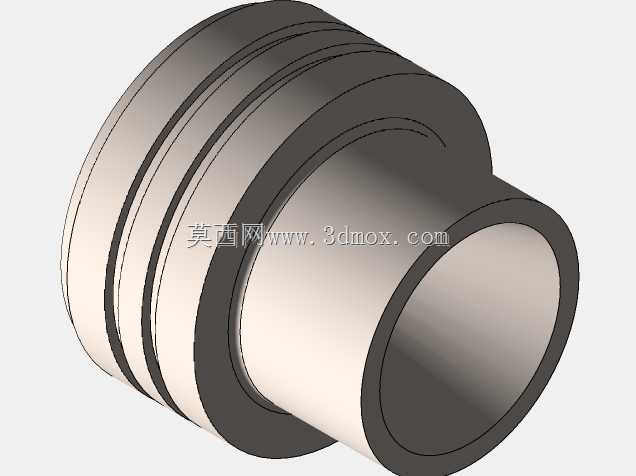

　　尽可能控制整体重量，不会给箭体带来多余的载荷负担。内部的隔板同样采用316不锈钢加工，主要作用是对推进剂药柱做轴向定位，同时调整燃烧室内的燃气流道走向，避免药柱在燃烧过程中出现移位、窜动的问题，保证燃面按照设计速率稳定退移，确保障推力曲线平稳，不会出现推力骤升骤降的情况。护圈结构同样选用316不锈钢材质，安装在药柱与喷管的衔接位置，一方面对药柱的端面做限位固定，另一方面阻挡燃烧过程中产生的固体残渣直接冲刷喷管入口，减少高温颗粒对喷管的冲蚀磨损，延长喷管的工作寿命。喷管部分可以选用石墨材质或者帆布酚醛材质加工，这两种材料都具备优秀的耐高温、抗烧蚀性能，石墨材质的导热性更好，适合短时间大推力的工作场景，帆布酚醛的密度更低、隔热性能更优，

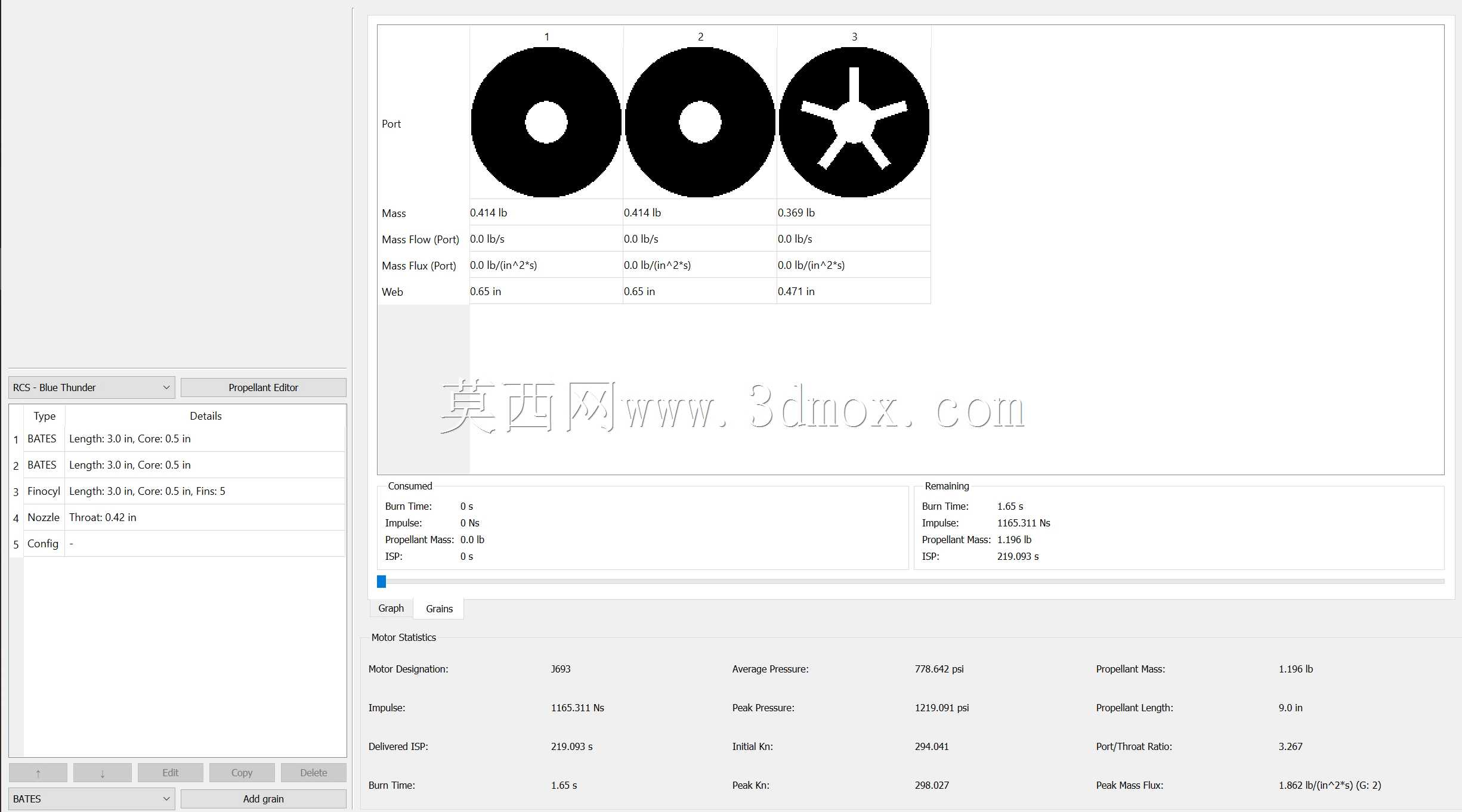

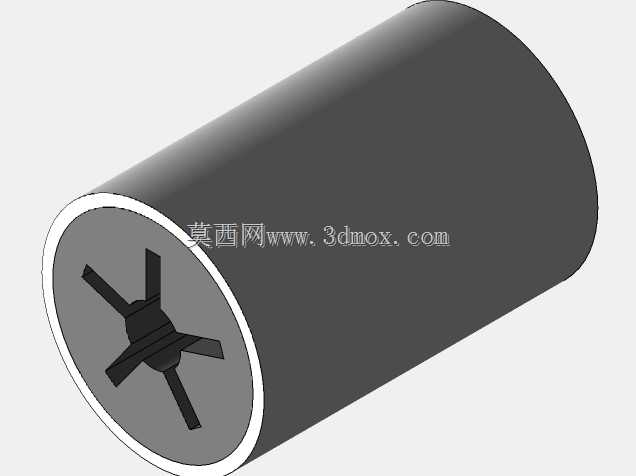

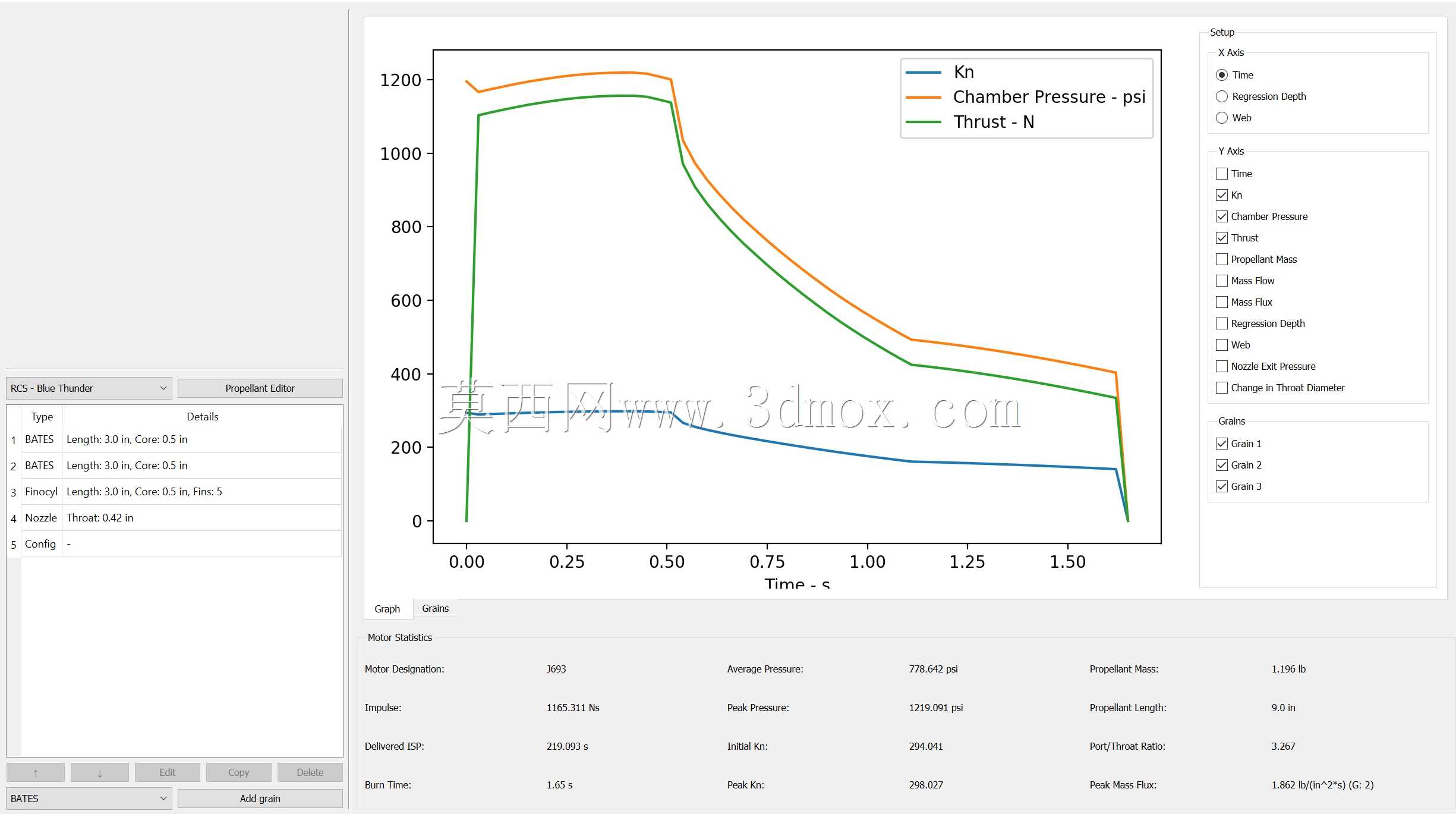

　　能够减少燃烧热量向壳体尾部传递，降低尾部连接结构的耐温要求，喷管的收敛扩张段型面经过气动计算优化，能够将燃烧室内的高温高压燃气尽可能转化为出口动能，提升推进剂的能量利用效率。推进剂药柱选用Blue Thunder类型的配方，这种推进剂的燃速稳定，燃烧产物中的固体残渣含量较低，能够减少喷管的烧蚀和堵塞风险，药柱采用内孔燃烧的结构形式，燃面变化率控制在合理区间，能够保证工作过程中燃烧室压力波动处于允许范围内，不会出现压力过高导致的壳体过载，也不会因为压力过低出现燃烧中断的问题。在设计思路上，整个装置优先考虑结构可靠性与装配便捷性，所有零部件都采用同轴装配设计，不需要复杂的工装就能完成整体组装，各连接位置的密封结构都做了冗余设计，避免高温燃气从接缝处泄漏，影响推力输出甚至引发结构失效。安装边界方面，整体外径严格控制在54毫米，长度方向根据药柱的装填量可以做对应调整，前端的连接接口可以适配标准箭体的连接舱段，尾部喷管的出口直径经过优化，不会超出箭体的外径范围，不需要额外做整流处理就能满足箭体的气动外形要求。在实际使用场景中，这类小口径固体火箭发动机既可以用于高校航天相关专业的教学试验，帮助学生直观理解固体火箭发动机的工作原理、结构组成，也可以用于业余航天爱好者的探空火箭制作，完成低空气象探测、载荷搭载试验等任务，部分经过参数调整的同类型结构，也可以作为小型无人机的助推动力，缩短无人机的起飞滑跑距离，提升起飞阶段的推力储备。结构设计过程中，

　　所有承力部件都做了有限元强度校核，在额定工作压力下的安全系数满足航天类产品的设计规范，各零部件的加工公差都控制在合理范围，既保证装配的同轴度要求，也不会因为过高的精度要求提升加工难度，普通的机加工设备就能完成所有金属零部件的加工，石墨或者酚醛喷管也可以采用常规的车削工艺加工成型，不需要特殊的加工设备，整体的制造成本可控，适合小批量试制或者个人DIY制作。需要注意的是，这类动力装置的结构设计虽然经过参数校核，但实际使用过程中仍然需要严格按照操作规程完成装配和测试，点火前需要做好安全防护，避免高温燃气或者结构失效带来的安全风险，药柱的装填密度、喷管的喉径尺寸都需要和推进剂的燃速参数做匹配调试，才能保证发动机工作在设计工况区间，达到预期的推力输出效果。
