空客A320飞行模拟侧杆操纵手柄结构

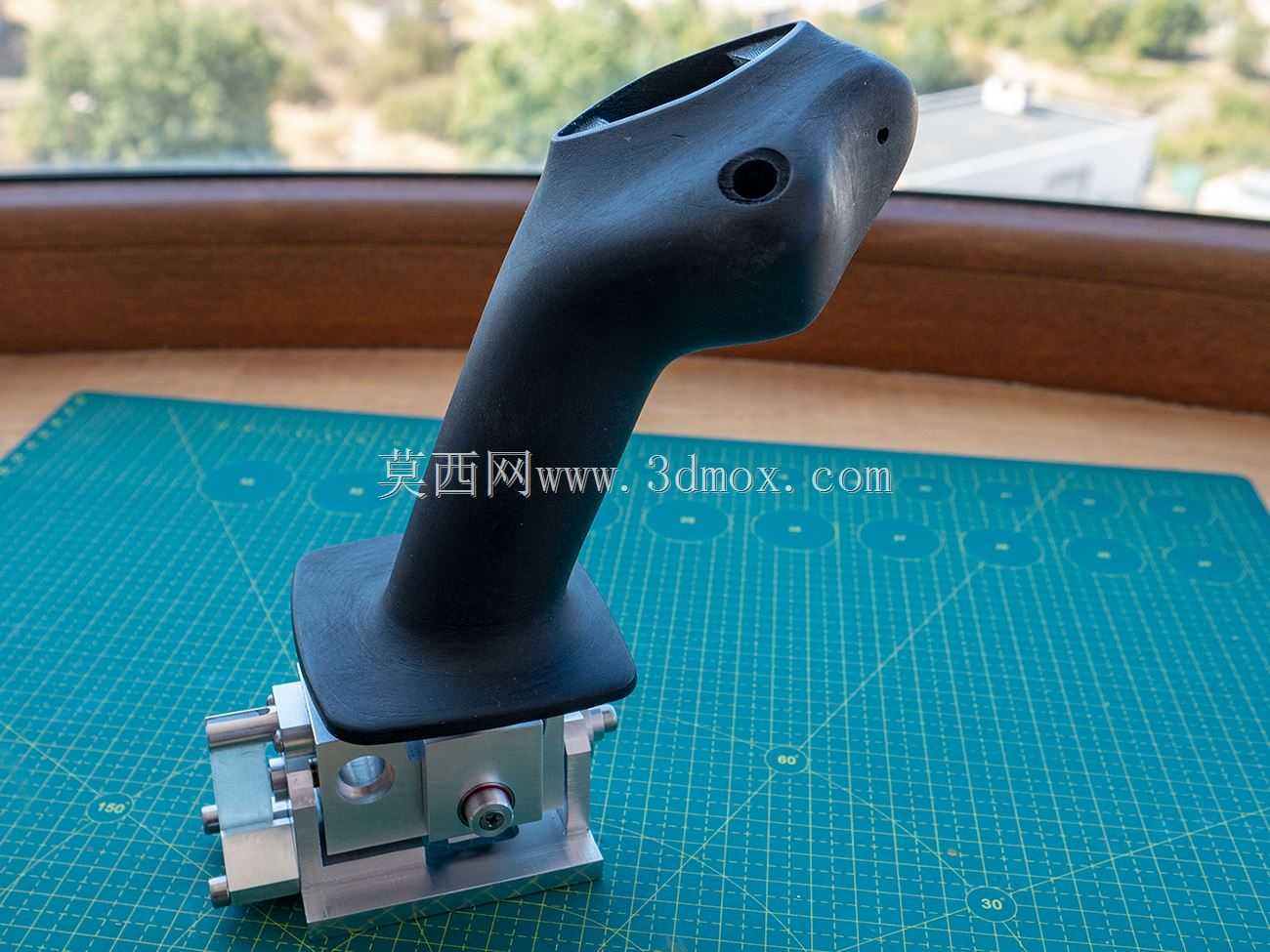

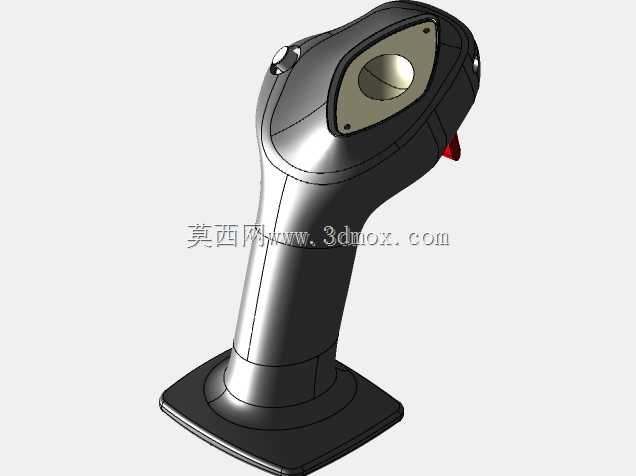

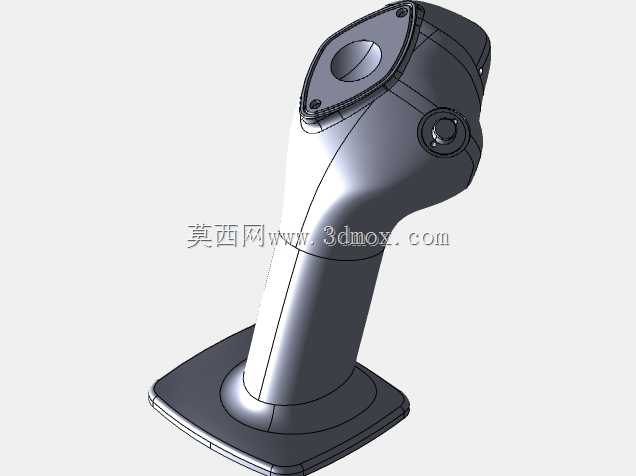

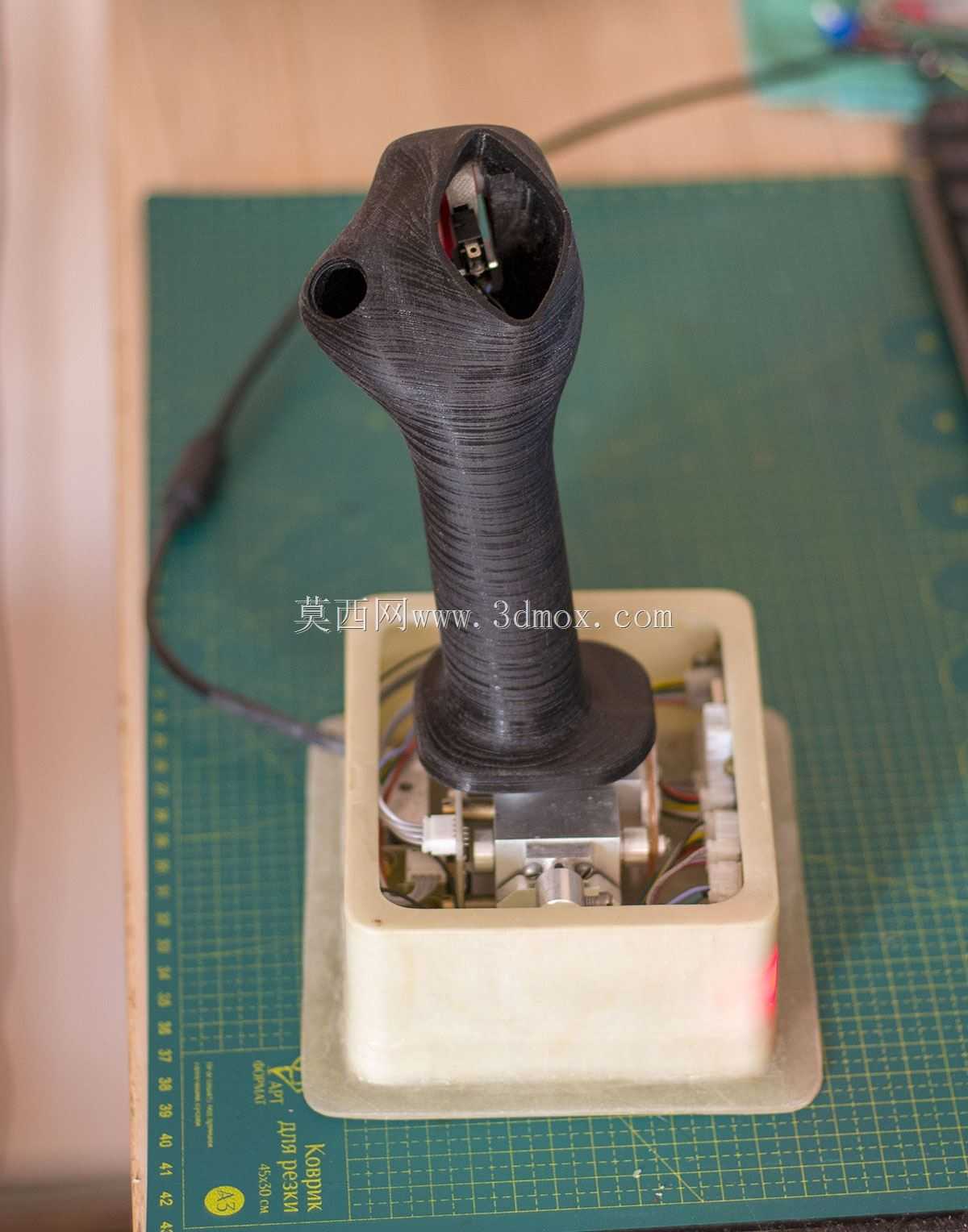

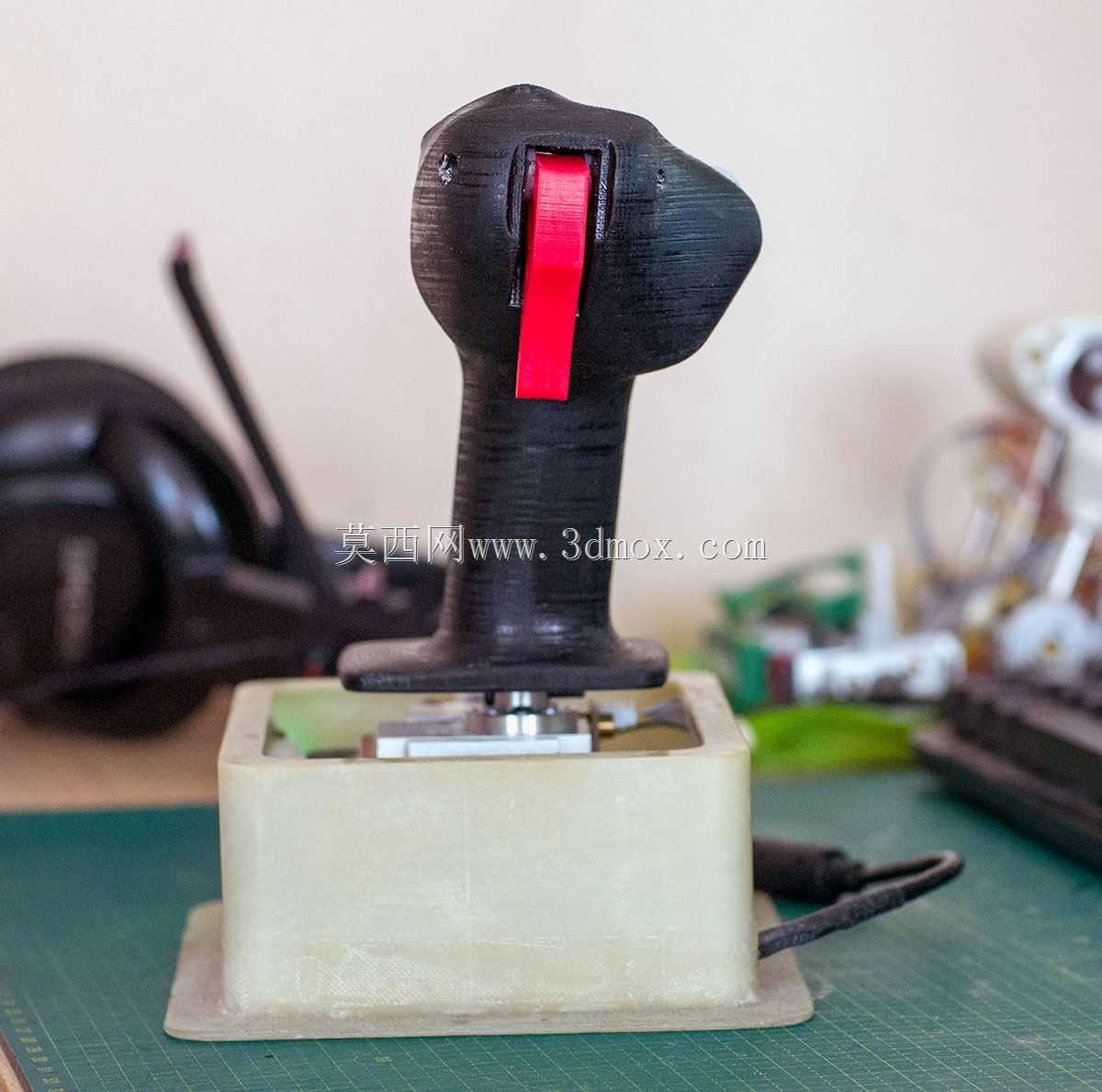

　　这款侧杆操纵手柄主要面向民用飞行模拟外设领域，适配专业级飞行模拟训练场景，可用于家用模拟飞行座舱搭建、航空科普体验设备配套、初级飞行训练地面模拟装置的操纵端部件，替代传统摇杆类操纵装置，还原真实民航机型的侧杆操纵逻辑与握持手感，帮助使用者建立对应机型的操纵肌肉记忆，适配主流飞行模拟程序的操纵输入需求。从结构设计来看，手柄主体采用符合人体工学的曲面造型，握持段设置有贴合手掌弧度的收腰结构，拇指位预留功能按键安装空间，手柄顶端的开口区域用于内置操纵信号触发元件与接线通路，手柄底部设置有法兰式安装基座，可与下方的两轴角度传感机构直接对接，安装基座的定位止口与下方传感盒体的安装槽匹配，装配后可保证手柄摆动过程中无径向窜动，

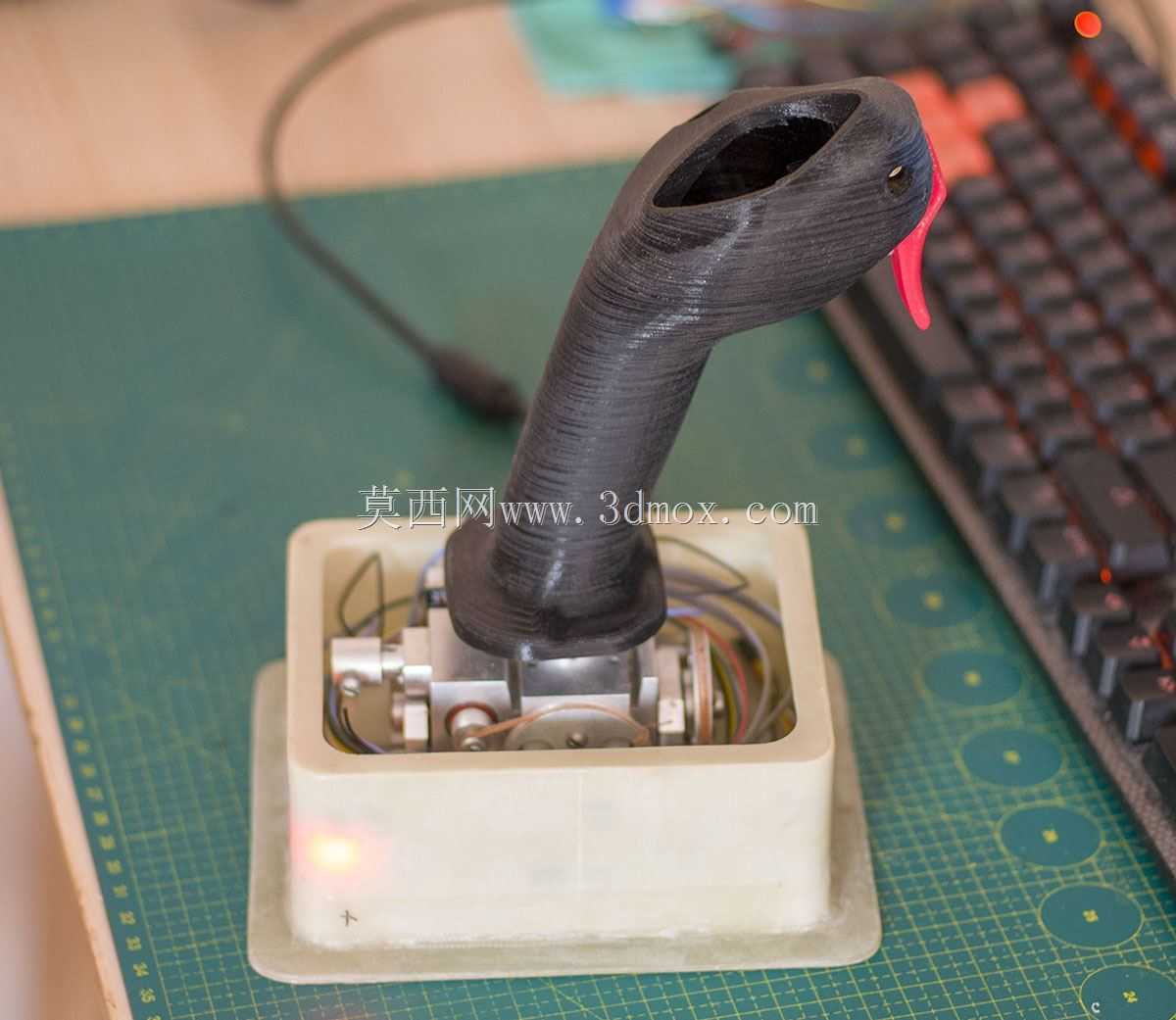

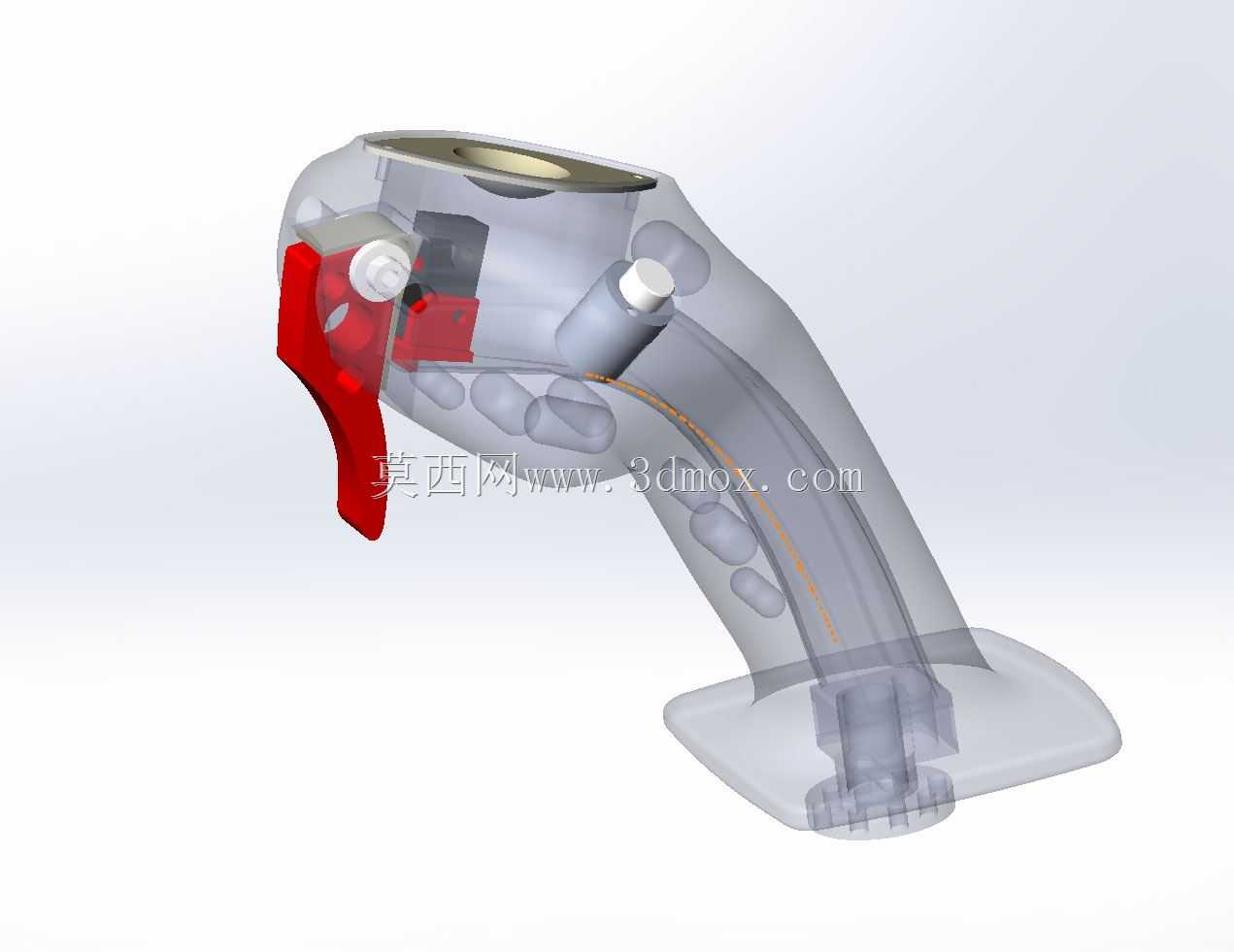

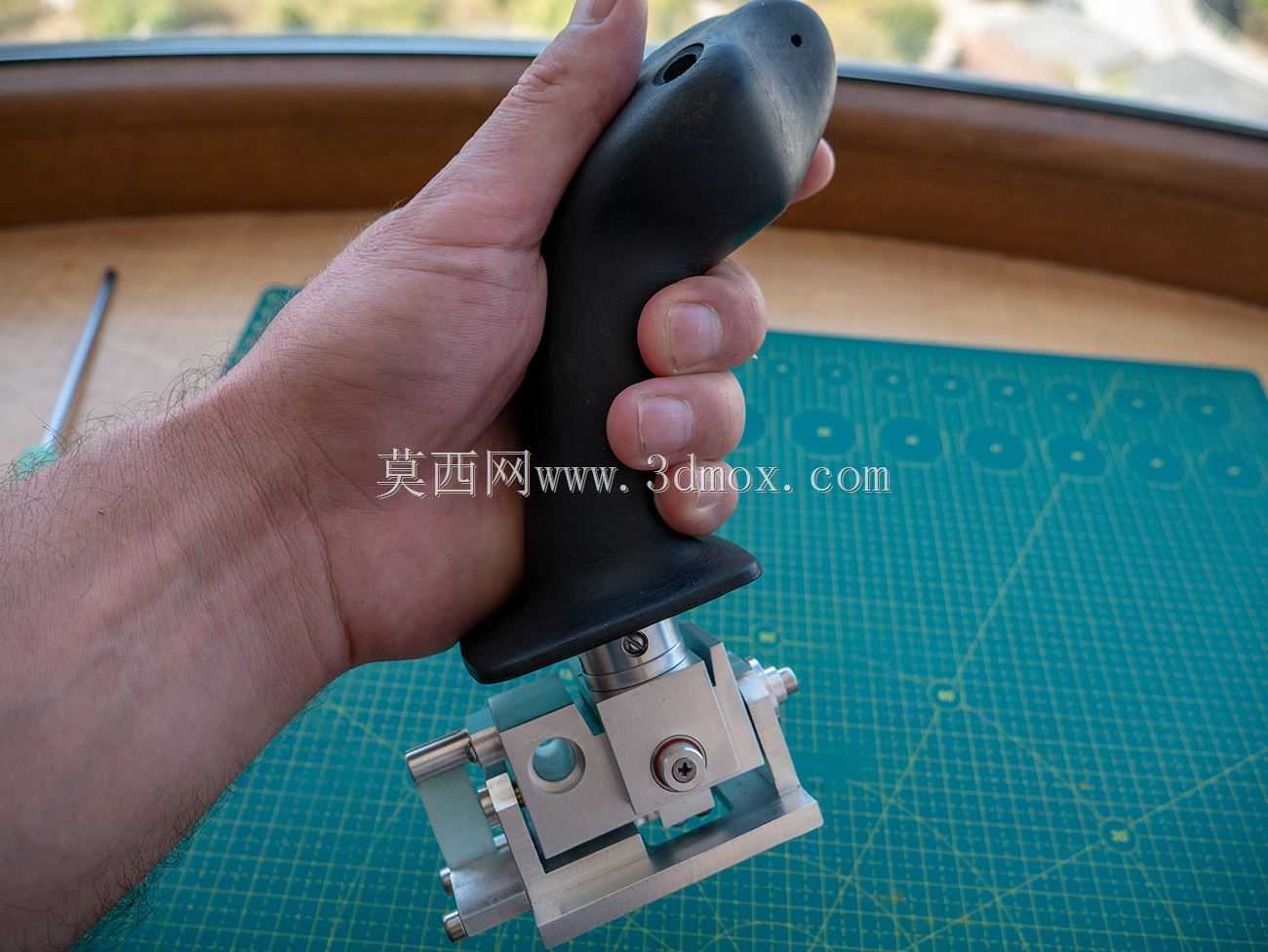

　　传递操纵力矩时无虚位。设计过程中优先优化握持舒适度，调整了手柄的握持倾角与截面轮廓，相比常规通用摇杆，手柄的握持角度更贴合真实民航侧杆的侧置操纵姿态，手腕无需过度偏转即可完成全行程操纵，长时间握持操作不易产生疲劳；同时优化了内部走线空间，手柄内部的空腔可容纳多组按键接线与信号传输线路，避免操纵摆动过程中线路与壳体发生摩擦干涉。若采用非金属增材制造工艺加工手柄零件，可根据受力分布调整不同区域的填充密度，握持受力区域采用较高填充率保证结构强度，非受力的空腔区域可适当降低填充率以控制整体重量，手柄外壁的壁厚设置可满足日常频繁操纵的抗冲击需求，避免操纵过程中用力握持导致壳体开裂。下方的安装底座为方形盒体结构，

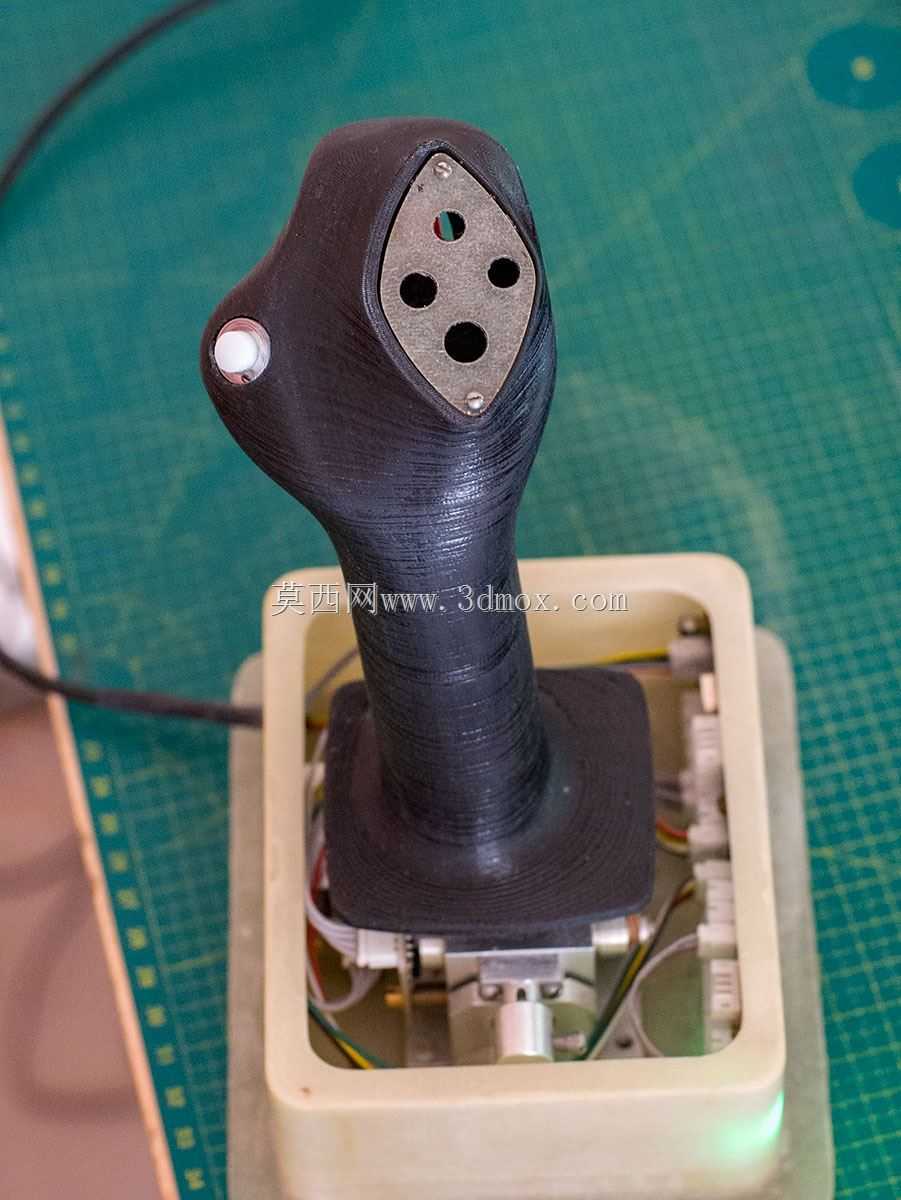

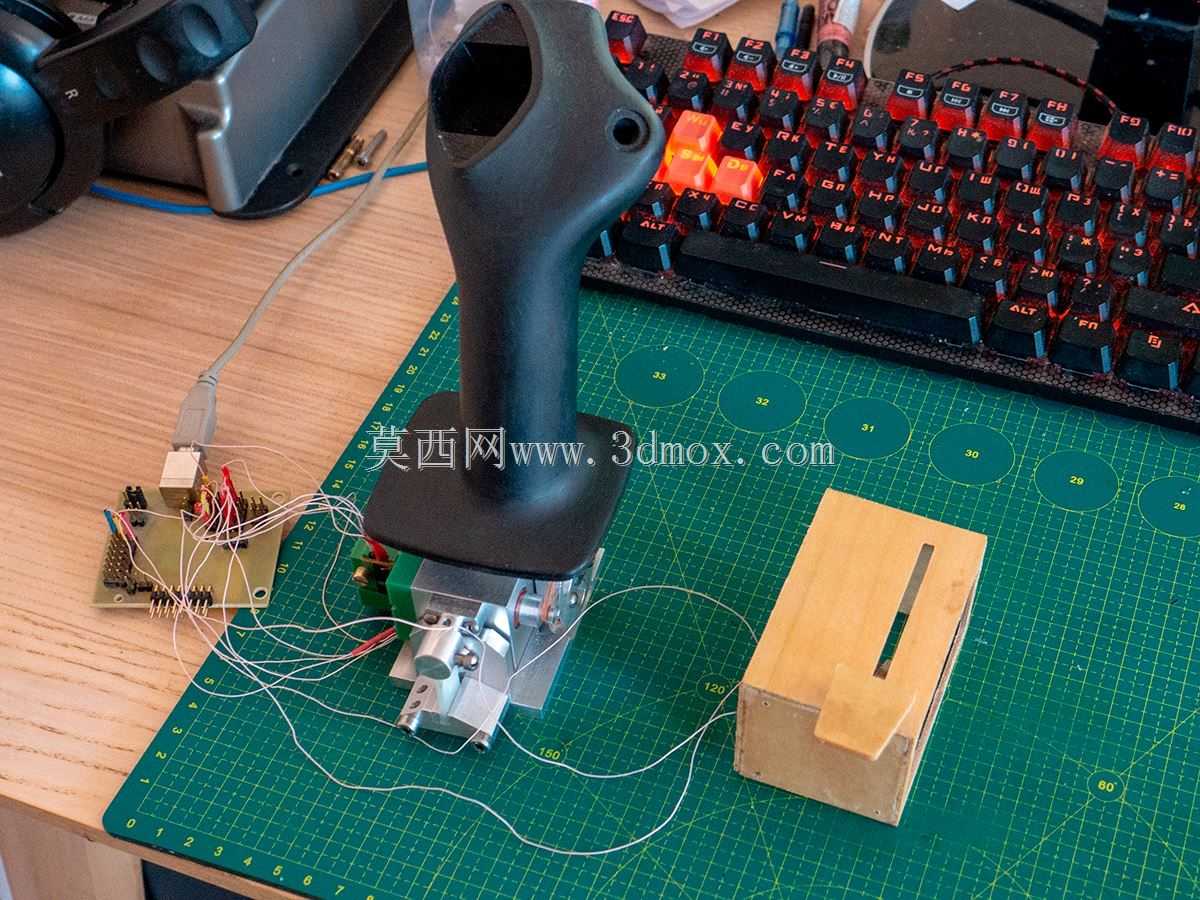

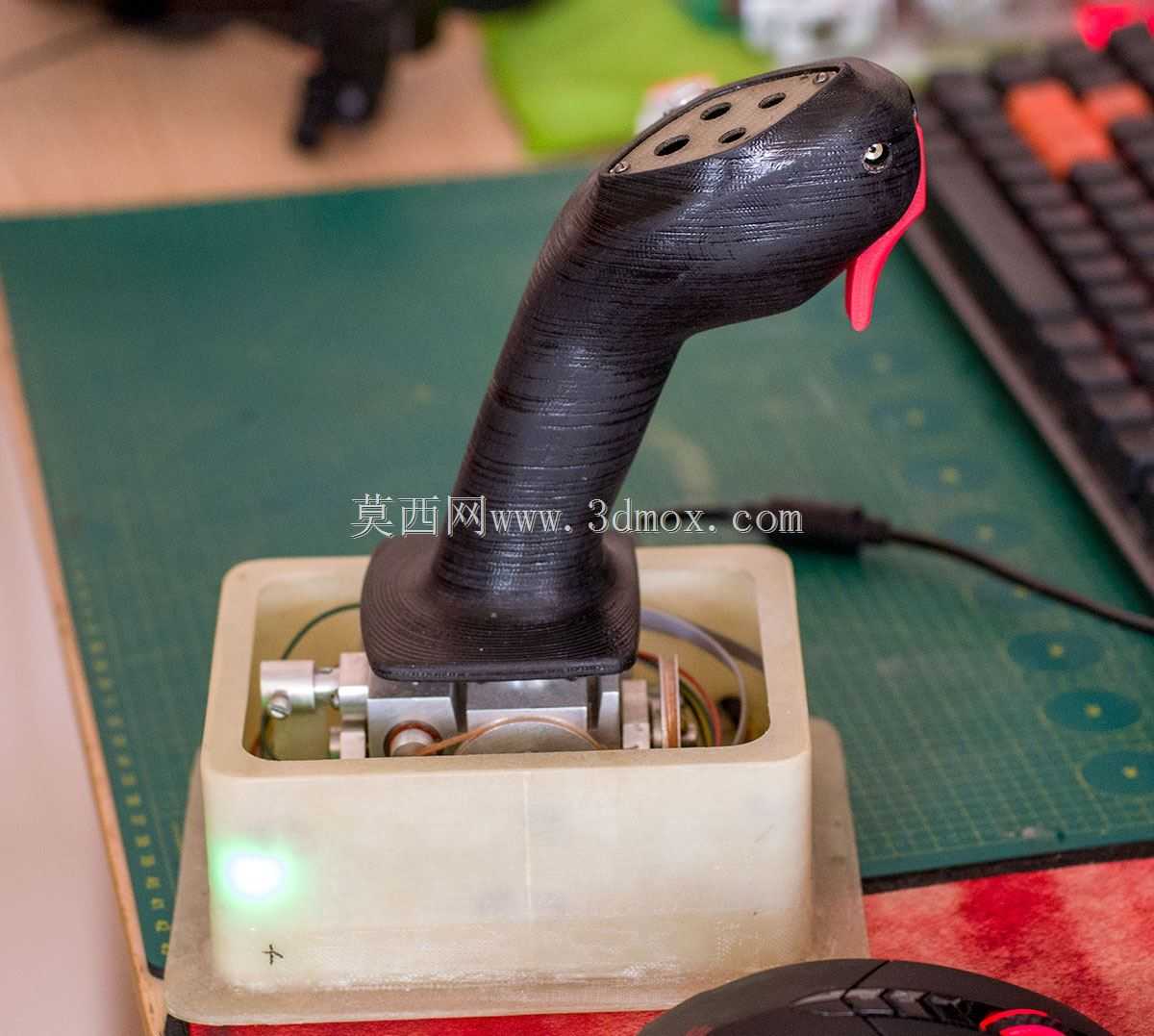

　　内部可容纳两轴电位器或霍尔传感组件、复位弹簧组件与信号处理电路板，盒体上表面的安装孔位与手柄基座的固定孔一一对应，可通过紧固件完成刚性连接，盒体底部预留与模拟座舱台面的安装固定孔，可通过螺栓或压片将整套侧杆机构固定在座舱侧方的台面上，安装位置与真实机型侧杆的布置位置匹配，符合飞行员的操纵习惯。操纵机构的复位组件可提供与真实侧杆接近的操纵阻尼感，前后、左右两个操纵方向的回中力矩独立可调，可根据使用需求调整操纵力度，匹配不同训练场景的操纵手感要求；手柄上预留的按键安装位可扩展设置配平按键、通讯触发按键、自动驾驶断开按键等常用功能按键，按键的位置布局符合真实操纵逻辑，拇指无需离开手柄即可完成常用功能操作，减少操纵过程中的手部移动范围。

　　整套侧杆结构的安装边界紧凑，方形底座的占用面积较小，无需在模拟座舱台面上开设过大的安装孔，仅需预留对应走线孔与固定孔位即可完成装配，手柄的摆动行程范围内无突出结构干涉，全行程操纵过程中手柄与底座、台面之间均保留足够安全间隙，不会出现运动卡滞。结构设计过程中兼顾了加工便利性，手柄的整体曲面造型无倒扣结构，采用增材制造工艺加工时无需添加过多支撑结构，后期处理工作量小；若采用金属切削加工，手柄的分体式结构可拆分加工后再进行装配，降低复杂曲面的加工难度，金属加工版本的手柄结构强度更高，可满足高频次、大力度的专业训练场景使用需求，插接配合部位的公差设置可保证装配后无松动，长期使用不会出现配合间隙增大导致的操纵虚位问题。
