索尼DSC-HX1长焦数码相机外观结构

　　这款长焦数码相机的三维结构还原，覆盖了手持影像采集设备从外观人机交互到内部组件排布的核心设计逻辑，可作为消费类数码产品结构设计、外观手板打样、产品逆向参考的具象化参照。从实际应用场景来看，这类大变焦比便携相机主要面向日常风光拍摄、远距离生态记录、家庭出游影像采集等场景，区别于可换镜头单反与微单产品，其一体化镜身设计省去了镜头更换的操作步骤，同时兼顾了便携性与长焦端拍摄能力，对非专业摄影用户的友好度更高。

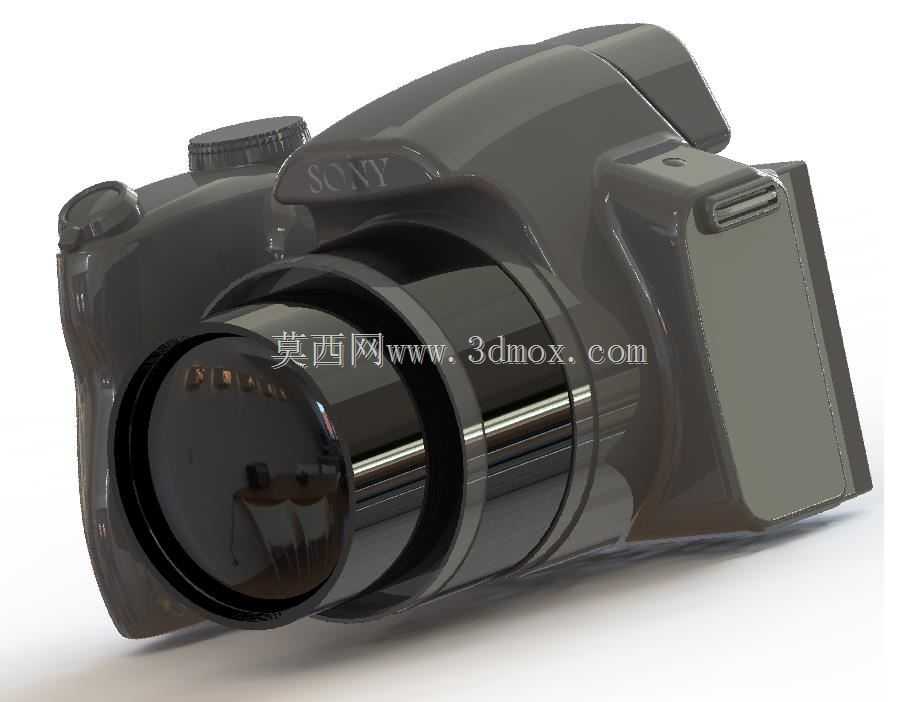

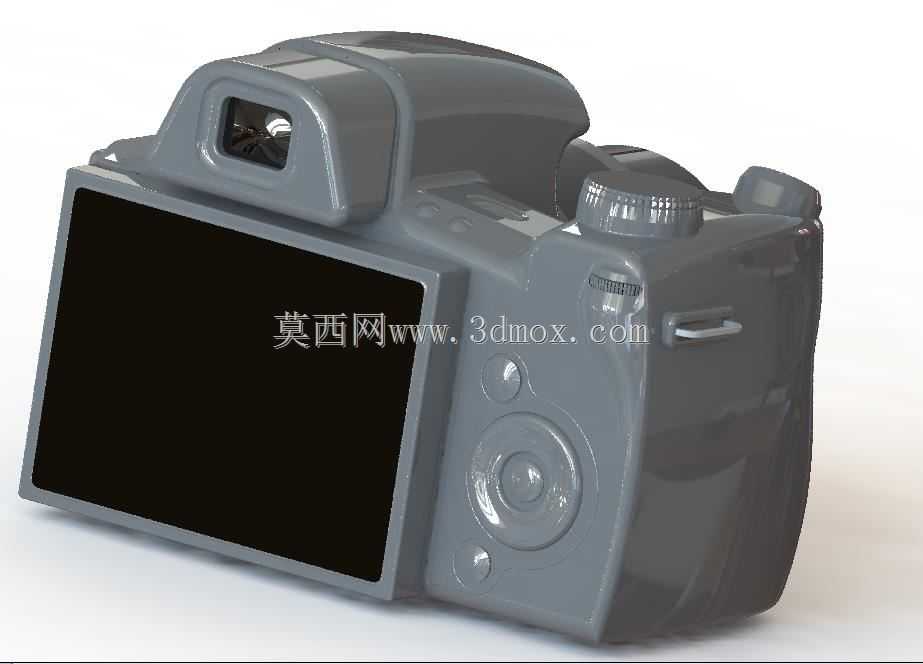

　　从功能特性的结构落地来看，模型完整还原了机身正面的大口径伸缩式变焦镜组结构，镜筒的多段阶梯式设计对应不同焦段下的镜组伸缩行程，镜筒前端的滤镜安装螺纹、遮光罩卡扣位都做了精准还原，可直接用于配套附件的适配设计验证。机身顶部的模式拨盘、快门按键、变焦拨杆的凸起高度与按压行程预留空间都符合手持操作的人机工程要求，拨盘表面的防滑齿纹深度、按键的圆角过渡都做了细节呈现，能直观体现手持操作时的触感反馈设计逻辑。机身背部的翻转LCD屏幕结构还原了转轴的活动范围，屏幕与机身背部的贴合间隙、屏幕边框的握持避让凹槽都有明确体现，对应实际使用中不同角度取景时的屏幕翻转需求，同时背部的功能按键区排布遵循了拇指操作的覆盖范围，按键间距的设计避免了误触风险。

　　从设计思路层面拆解，这款相机采用了类单反的桥式机身造型，右侧的宽厚手柄做了贴合手掌弧度的内凹设计，手柄表面的蒙皮覆盖区域在模型上做了区域区分，对应实际产品中提升握持摩擦力的设计，手柄内部的空间预留可容纳大容量电池与存储卡槽，同时平衡了大尺寸镜组带来的机身前部重量，避免手持拍摄时出现头重脚轻的问题。机身左侧的内置闪光灯弹出结构做了隐藏式设计，未弹出时与机身侧面保持齐平，保证了外观的整体性，弹出后的高度可避免镜头广角端拍摄时出现黑影遮挡。机身侧面的数据接口盖板、腕带挂孔位置都做了精准还原，接口盖板的开合转轴位置、挂孔的承重结构厚度都符合消费电子产品的可靠性设计要求。

　　从外形尺寸与安装边界来看，模型还原的机身整体尺寸符合便携长焦相机的常规规格，机身宽度控制在单手握持的舒适范围内，镜筒收回状态下的机身厚度可放入常规通勤包袋，不会出现突出过多的问题。镜筒伸出至最长焦端时的前端伸出长度、镜筒与机身手柄的安全间隙都有明确体现，可用于验证相机包内部缓冲隔层的尺寸设计，也可作为桌面展示支架、相机保护壳等周边产品设计的尺寸参照。机身底部的三脚架安装螺孔位置做了居中对齐设计，螺孔周边的平面区域保证了快装板安装时的贴合度，电池仓盖的开合方向与位置避开了三脚架安装区域，避免上架状态下更换电池需要拆卸快装板的问题。

　　整个模型的曲面过渡都遵循了消费电子产品的外观设计规范，机身棱线的圆角半径、不同材质拼接处的断差控制都还原了量产产品的工艺要求，没有出现尖锐棱角或者曲面衔接不顺的问题，可直接用于产品外观评审、结构干涉检查、3D打印手板验证等工作环节，帮助结构设计人员快速理解一体化长焦相机的空间排布逻辑，减少同类产品开发前期的逆向测绘工作量。
