联翼布局长航时侦察无人机结构设计

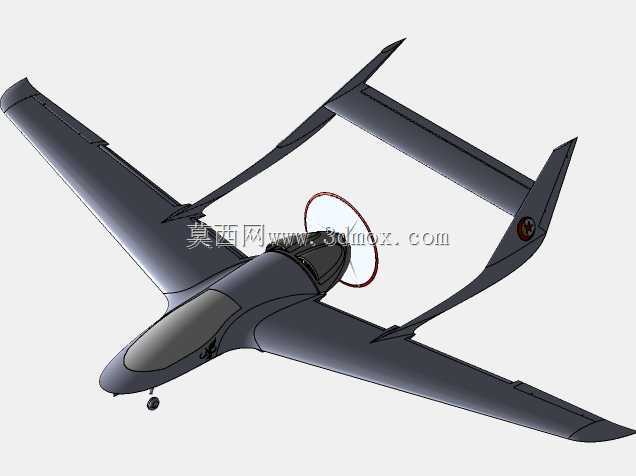

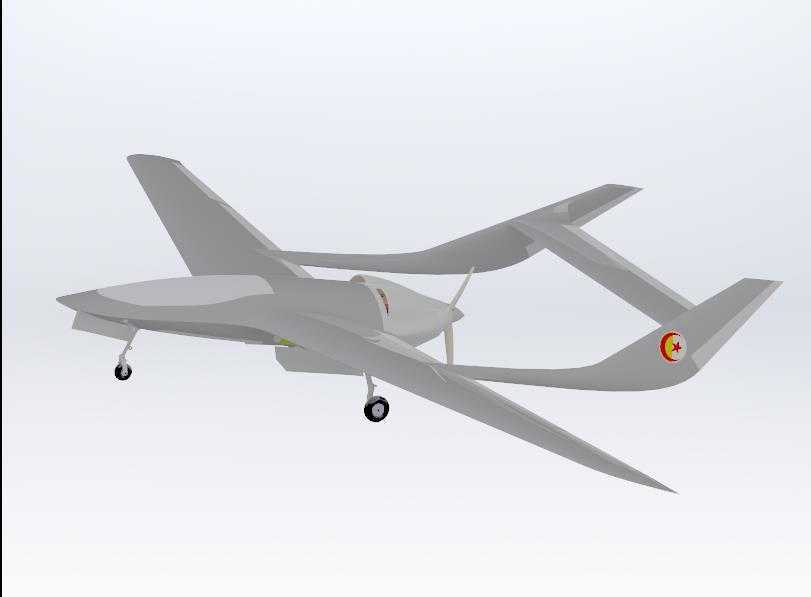

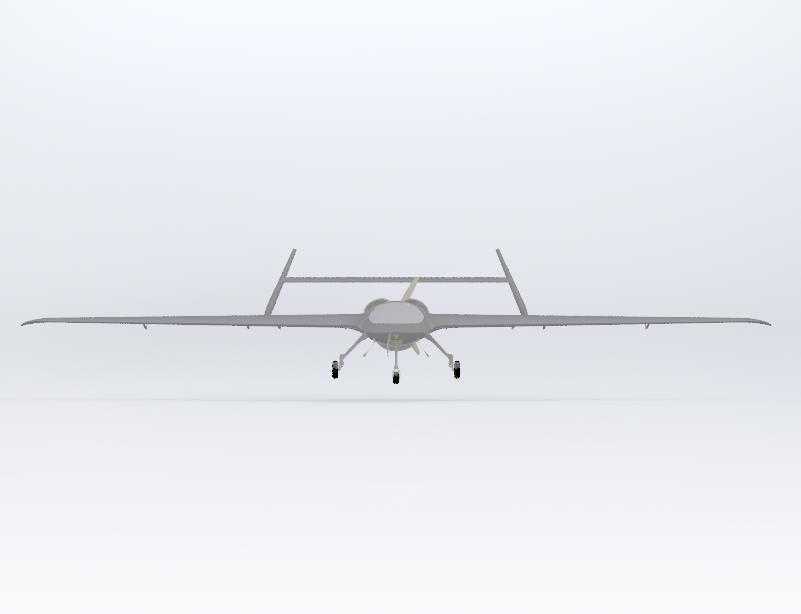

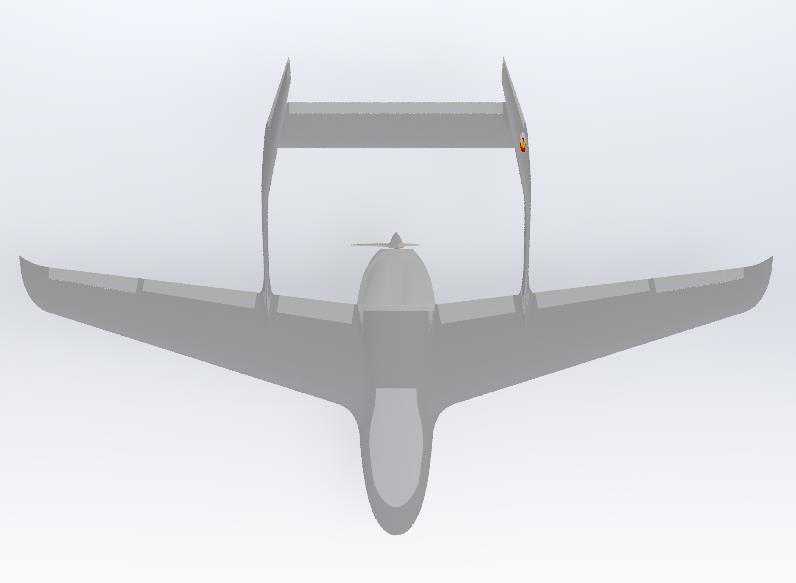

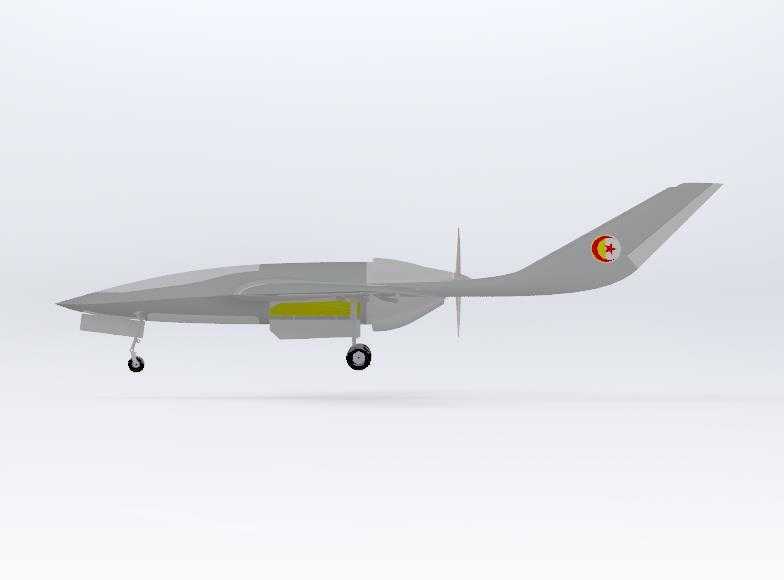

这款联翼布局无人机的结构设计，首先围绕前线战术侦察、边境巡逻这类长航时任务场景展开，区别于常规固定翼无人机的尾撑结构，前后翼联结的布局形式能在相同翼展下获得更大的升阻比，同时降低结构重量，提升机翼的抗扭刚度，减少飞行过程中的机翼形变对气动效率的影响。从实际用途出发，机身中段预留了充足的任务载荷舱空间，可搭载光电侦察吊舱、小型通信中继设备，满足不同任务场景的挂载需求，前三点式起落架的布局设计，兼顾了简易跑道起降的抗冲击能力，主起落架安装在机翼根部承力结构处，能吸收降落时的垂直冲击载荷，避免机身框架受冲击变形。设计过程中优先考虑了飞行稳定性，尾翼处集成的垂尾结构与后翼联结段形成了足够的航向安定面，不需要额外增加大面积垂尾就能保证侧风条件下的航向稳定性，推进式螺旋桨布置在机身后部，既可以避免螺旋桨气流干扰前方任务载荷的观测视野，也能降低起降过程中螺旋桨触碰地面杂物的风险。外形尺寸方面，整机翼展控制在适配小型运输平台装载的范围内，机翼拆解后可装入标准储运箱，外翼段设置了快拆连接结构，不需要复杂工具就能完成外场组装，机身截面采用近似椭圆的流线型设计，在降低飞行阻力的同时，也为内部燃油箱、飞控设备、电池模块预留了规整的安装空间，安装边界上，所有机载设备的安装支架都预留了标准安装孔位，适配主流的工业级飞控、数传电台、舵机等部件的安装尺寸，不需要额外定制转接支架。结构受力设计上，前后翼的联结节点采用了一体化承力框设计，将机翼升力直接传递到机身主承力梁上，避免局部应力集中导致的结构疲劳，机身蒙皮采用薄壳加筋结构，在保证结构强度的前提下尽可能降低空机重量，提升有效载荷占比。起落架的轮距与轴距经过反复校核，能保证地面滑行阶段的方向稳定性，避免侧翻风险，尾翼上的标识区域预留了标识粘贴的平整面，不会对气动外形造成干扰。
