20厘米量程双面刻度塑料直尺结构设计

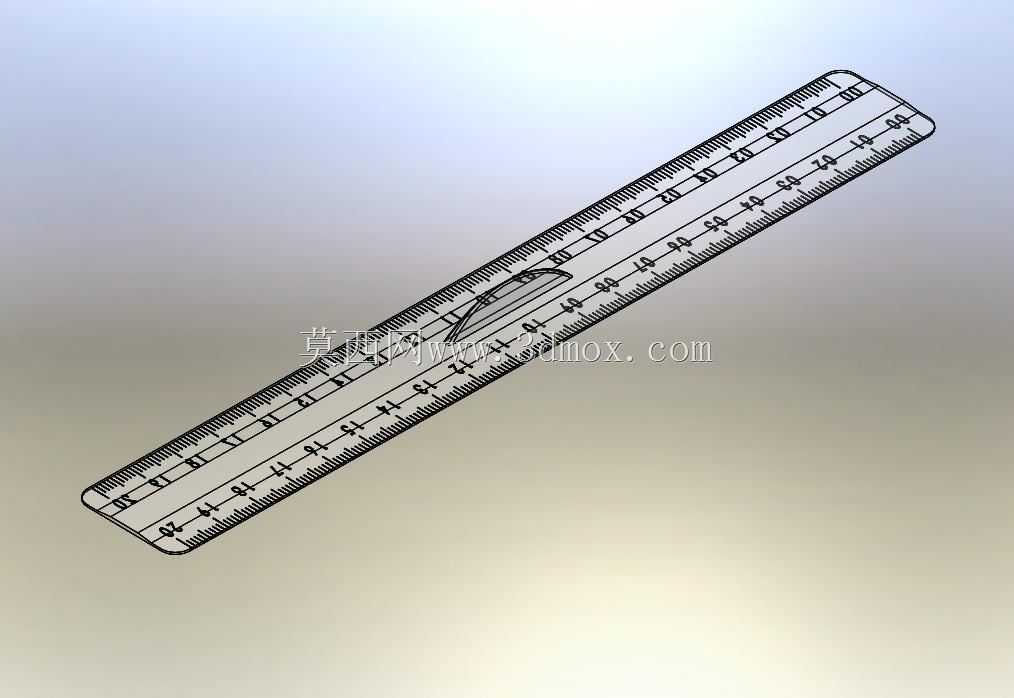

　　日常办公、学生绘图、车间小件尺寸核验场景里，这类20厘米量程的塑料直尺是出镜率极高的基础测量工具，不同于钢直尺的厚重锋利，塑料材质的自重更轻，边缘做了钝化处理，日常携带、手持使用时不会划伤手部或纸面，适配桌面绘图、手工裁切、小件物料快速量测等高频轻量测量需求。从结构设计层面看，这款直尺采用了等厚度扁平长条构型，整体截面为矩形，厚度控制在1.2毫米左右，既保证了平放时的贴合度，不会因为尺身翘曲导致测量读数偏差，也兼顾了塑料件注塑成型的工艺性，避免厚壁位置出现缩痕、翘曲等成型缺陷。尺身双面都蚀刻了清晰的长度刻度，一侧为厘米级公制刻度，最小分度值1毫米，刻度线做了长短区分，整厘米位置的刻度线最长，半厘米位置次之，毫米刻度最短，

　　符合日常读数的视觉识别习惯，另一侧对应排布反向刻度，测量时无需调转尺身就能快速读取数值，提升了不同操作姿势下的使用便利性。尺身中部设计了一体化的挂孔结构，挂孔边缘做了圆弧过渡，既可以穿入挂绳随身携带，也能挂在工位的挂钩上收纳，避免零散摆放导致的尺身弯折、刻度磨损。设计过程中重点考量了尺身的直线度公差，全长范围内直线度误差控制在0.1毫米以内，保证测量基准的准确性，刻度线的蚀刻深度控制在0.05毫米，既不会因为刻度太浅容易磨损脱落，也不会因为刻度过深破坏尺身的结构强度，长期使用后刻度依然清晰可辨。尺身的两端都做了小圆角处理，没有尖锐棱角，日常使用时不会剐蹭桌面或者划伤收纳的文具袋，边缘的测量基准面做了精整处理，

　　和被测平面贴合时没有明显缝隙，减少视差带来的读数误差。材质选用常规的透明PS塑料，透光性好，测量时可以透过尺身看到下方的被测物体轮廓，方便对齐测量起点，不需要反复调整尺身位置，塑料本身的韧性足够，日常轻度弯折不会出现永久变形，掉落在地面也不会像玻璃尺那样碎裂，耐用性适配日常高频使用的场景。从安装和使用边界来看，这款直尺不需要额外的固定安装结构，平放于被测物体表面即可使用，测量时需要保证尺身和被测长度方向平行，避免斜放带来的测量误差，整体长度215毫米，宽度30毫米，收纳时可以放入常规的笔袋、文件袋内，不占用过多收纳空间。不同于专业级的高精度量具，这款直尺的定位是日常通用测量，精度满足办公、学习、普通车间的非精密尺寸核验需求，

　　刻度的印刷采用耐磨油墨，反复摩擦后也不会轻易脱落，尺身表面做了哑光处理，避免强光下反光晃眼看不清刻度，长时间使用也不会因为反光造成视觉疲劳。在注塑成型的工艺设计上，浇口位置设置在尺身的一端，成型后切除浇口的痕迹经过打磨处理，不会影响尺身端部的平整度，冷却定型阶段采用专用治具固定尺身，避免冷却过程中出现翘曲变形，保证出厂时尺身的平面度和直线度符合使用要求。实际使用场景中，除了基础的长度测量，还可以作为绘图时的直线导边，配合笔、裁纸刀完成直线绘制、裁切作业，尺身的厚度足够，裁切时刀刃沿着尺边滑动不会轻易割到尺身表面，长期使用后边缘的磨损也在可控范围内，不会因为轻微磨损就影响测量基准的准确性。
