壁挂式DHW编程器操作终端结构设计

　　这款DHW编程器操作终端，主要面向民用供热、商用热水系统的现场参数配置场景使用，日常安装在换热站、锅炉房、分户采暖控制箱旁的墙面位置，供运维人员现场调整DHW即生活热水的温度阈值、加热时段、循环泵启停逻辑等核心参数，不需要外接电脑就能完成整套热水控制逻辑的现场调试，大幅降低运维人员的现场作业门槛。

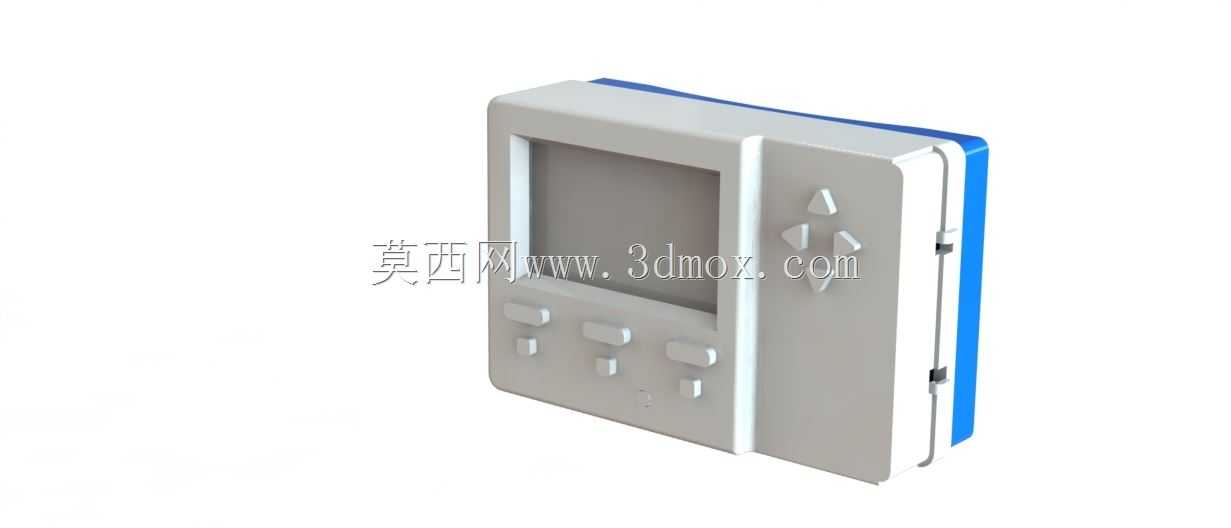

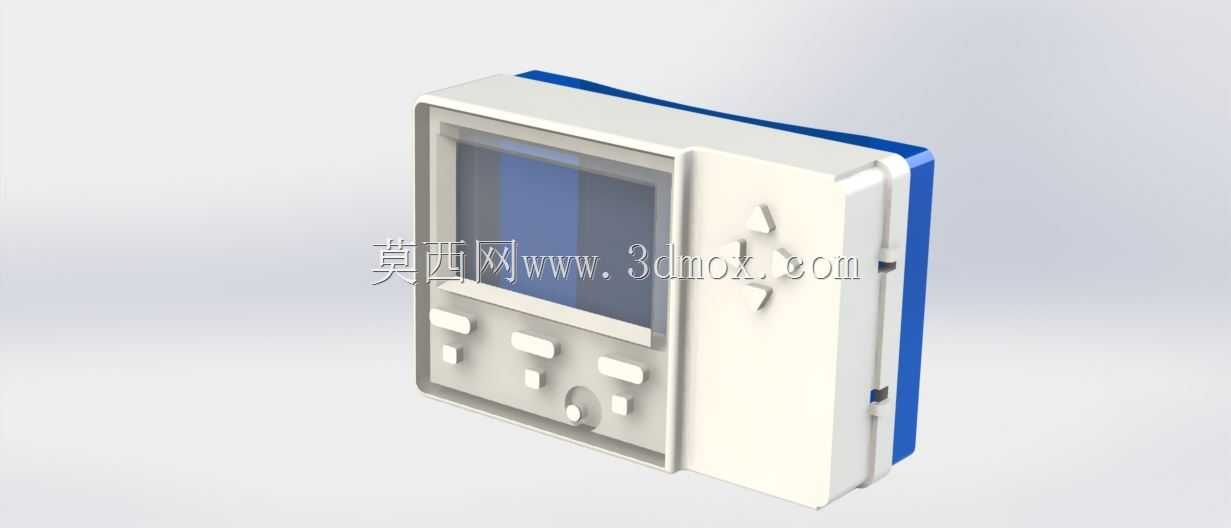

　　从结构设计思路来看，整个壳体采用前后壳卡扣加侧边螺丝的装配方式，前壳预留了嵌入式液晶显示屏的安装槽位，屏幕周边做了0.8mm的止口台阶，既能避免屏幕装配后出现前后窜动，也能在屏幕和前壳之间预留泡棉粘贴空间，满足现场多尘、潮湿环境下的前面板防护需求。操作按键区域采用分区布局，屏幕下方设置三枚横向排列的功能选择键，右侧竖向排列四枚方向导航键，导航键下方单独设置一枚确认按键，所有按键的键帽突出前壳表面1.2mm，按压行程控制在0.6mm，既保证戴薄劳保手套操作时的触感反馈，也不会因为键帽突出过高在运输、安装过程中出现磕碰断裂的问题。

　　壳体侧边做了1.5mm的圆角过渡，避免安装过程中锐边划伤操作人员，后壳预留了两个壁挂安装孔位，孔距符合常规86型接线盒的安装尺寸，既可以直接通过膨胀螺丝固定在墙面，也能适配标准电控箱的面板嵌入式安装，嵌入式安装时前壳和安装面板之间预留了2mm的密封胶条槽，可根据使用场景选配防水胶条提升防护等级。壳体内部做了纵横交错的加强筋布局，筋位厚度1.2mm，既保证塑料壳体的整体刚性，避免墙面安装后出现翘曲变形，也能在筋位之间预留PCB板的固定柱位置，PCB板通过三颗自攻螺丝固定在后壳的铜螺母柱上，铜螺母采用热熔方式植入后壳柱位，避免反复拆装维修时出现柱位滑牙的问题。

　　考虑到现场使用的实际需求，壳体底部预留了线缆穿入的格兰头安装位，可根据接线需求选配不同孔径的电缆防水接头，供电线缆、信号通讯线缆从底部穿入后直接连接PCB板的接线端子，不需要额外在壳体上开孔走线。屏幕区域的透明视窗采用磨砂PC材质注塑，既能避免现场强光下的屏幕反光问题，也能防止日常擦拭过程中视窗表面出现划痕，影响参数读取。整个壳体的材质选用阻燃ABS塑料，满足电控设备的外壳阻燃要求，壳体表面采用细晒纹处理，不容易残留指纹和现场的灰尘污渍，日常运维擦拭时也不容易留下划痕。

　　从安装边界来看，设备整体厚度控制在35mm以内，壁挂安装后突出墙面的尺寸较小，不会占用过多的通道空间，适合安装在空间狭窄的设备间、管道井侧壁位置。设备的操作界面朝向正前方，安装高度建议设置在距离地面1.4m到1.6m之间，符合成年人站立操作的视线高度，不需要抬手或者弯腰就能完成所有按键操作和参数读取。侧边的蓝色装饰条采用卡扣方式固定在前壳侧边，既可以通过颜色区分设备的功能类型，也能遮挡前后壳的装配拼缝，提升整体外观的整洁度。在结构验证阶段，需要重点验证按键的按压寿命、壳体的装配间隙、壁挂安装后的承重能力，确保长期使用过程中不会出现壳体变形、按键卡滞、屏幕松动等问题，适配供热系统现场长期稳定运行的使用需求。
