三款常见罐装碳酸饮料外观结构三维建模

　　日常快消品包装的结构建模，往往是很多刚接触三维结构设计的从业者练手的优质载体，这类罐装饮品的模型，核心还原的是量产铝制易拉罐的真实结构特征，首先从罐体的成型逻辑来看，这类两片罐的结构分为罐身、易开盖、拉环三个核心部分，建模时需要先还原罐身的拉伸成型特征，罐身整体为直筒薄壁结构，侧壁厚度控制在量产常规的0.12-0.15mm区间，罐口位置做卷边收口处理，和易开盖的卷边结构做咬合密封配合，这个配合位置的尺寸公差需要严格匹配量产标准，否则后续做装配干涉检查时会出现穿模或者密封间隙过大的问题。

　　从实际应用场景来看，这类模型可以用于快消品包装的视觉展示、商超陈列的场景搭建、自动售货机的出货结构模拟、饮品生产线的输送线工位适配验证，比如在做自动售货机的货道设计时，就需要准确的易拉罐外形尺寸来匹配货道的宽度、挡边高度以及出货拨轮的齿形参数，常规330ml容量的易拉罐整体高度在115mm左右，罐身直径在66mm左右，这个尺寸边界是货道设计的核心依据，建模时如果尺寸偏差超过2mm，就会导致后续模拟出货时出现卡罐、掉罐的问题，无法给结构设计提供有效的参考。

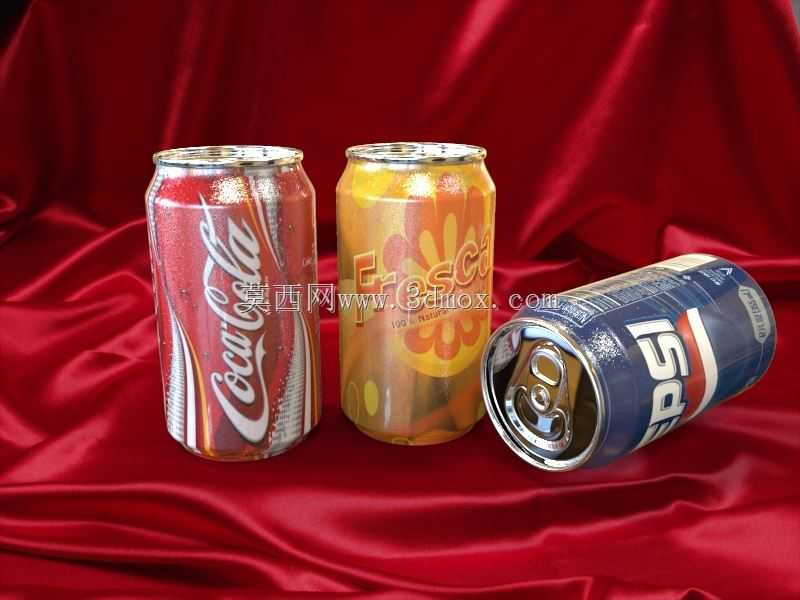

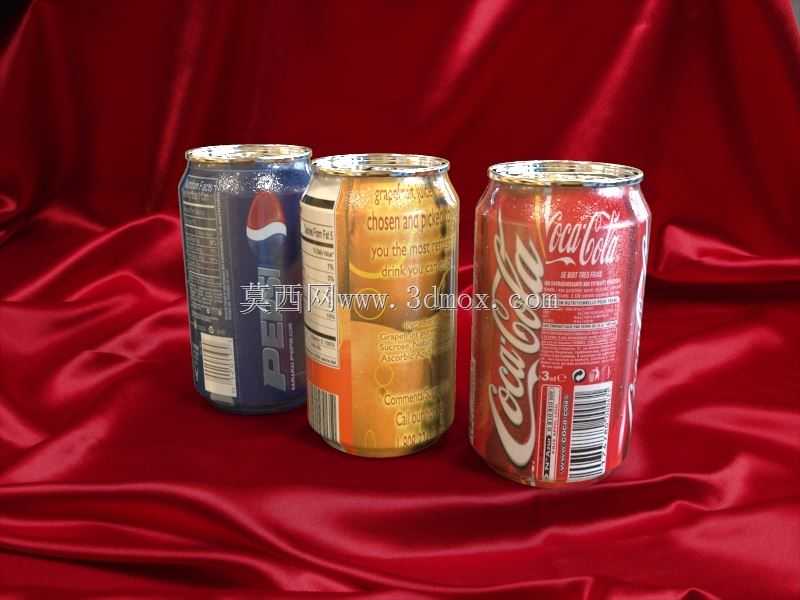

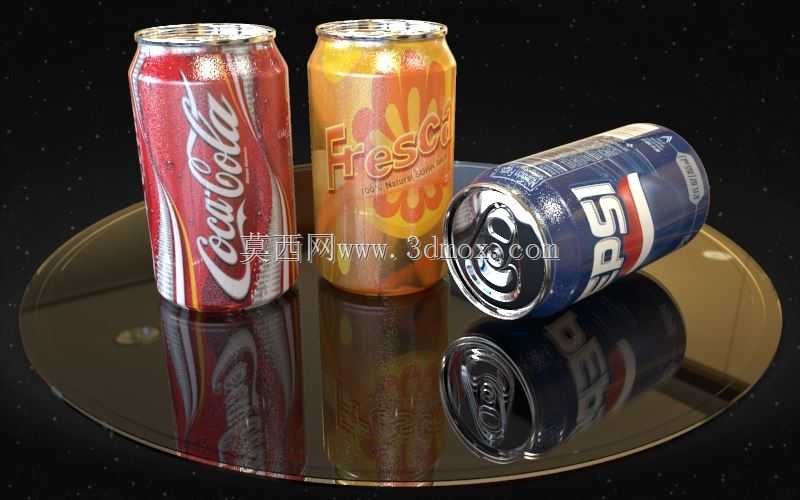

　　三款不同品牌的罐体在外观特征上做了差异化处理，分别对应可乐类、果味碳酸类、百事类产品的常规印刷纹理，建模时罐身的印刷区域做了曲面贴合处理，还原真实罐体的曲面印刷效果，没有出现纹理拉伸变形的问题，易开盖部分的结构做了细节还原，包括拉环的铆接点、刻痕线的位置、开盖后的下压开口结构，甚至罐顶的防滑凸点纹理都做了对应刻画，这些细节在做产品特写渲染、开盖动画模拟时能够提供足够的细节支撑。

　　设计思路上没有做过度的结构简化，而是保留了量产罐体的所有关键装配特征，比如罐底的内凹承压结构，这个结构是易拉罐堆叠运输时的核心受力结构，内凹的弧度设计既可以增强罐体的轴向承压能力，避免堆叠时罐体变形，同时也能在灌装后承受内部碳酸气体的压力，建模时这个内凹曲面的弧度参考了量产罐体的实际曲率，没有做成简单的平面内凹，保证后续做有限元承压分析时的结构准确性。另外罐身的过渡圆角也做了还原，罐身和罐底、罐身和罐口卷边位置的圆角半径都符合量产模具的成型参数，不会出现尖锐直角这类不符合实际加工工艺的特征。

　　在做包装生产线的输送模拟时，这类模型可以用于验证输送带侧向导板的间距、分瓶螺杆的螺距、贴标工位的定位精度，比如贴标机的标签辊和罐身的接触压力，就需要根据罐身的直径和表面曲率来调整，准确的模型可以提前模拟贴标过程中标签的褶皱、偏移问题，减少现场调试的周期。另外在做商超端的陈列架设计时，准确的罐体尺寸可以匹配陈列架的层间高度、前挡条高度，避免出现陈列时罐体滑落、层间空间浪费的问题。

　　建模过程中对薄壁结构做了合理的壁厚处理，没有做成实心结构，保证后续做质量属性计算时的准确性，罐体的材质参数对应铝合金的常规物理属性，在做渲染或者物理模拟时可以还原真实的金属质感和碰撞反馈。三款罐体的尺寸保持统一的容量规格，符合市面上主流罐装碳酸饮料的通用尺寸标准，没有出现某一款罐体尺寸偏差过大的问题，保证在同一场景下使用时的比例协调性。
