230V5W嵌入式射灯款LED灯杯结构设计

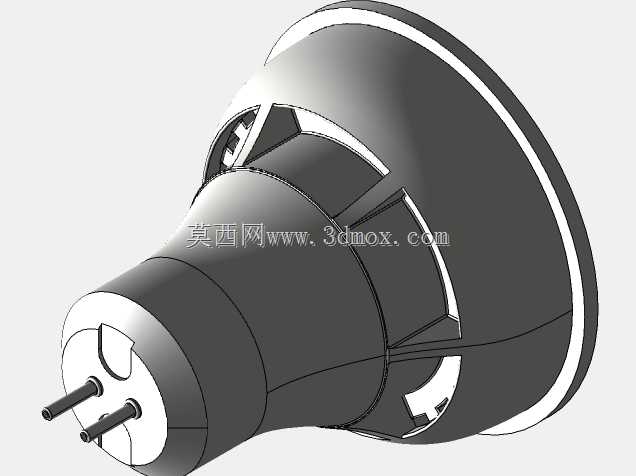

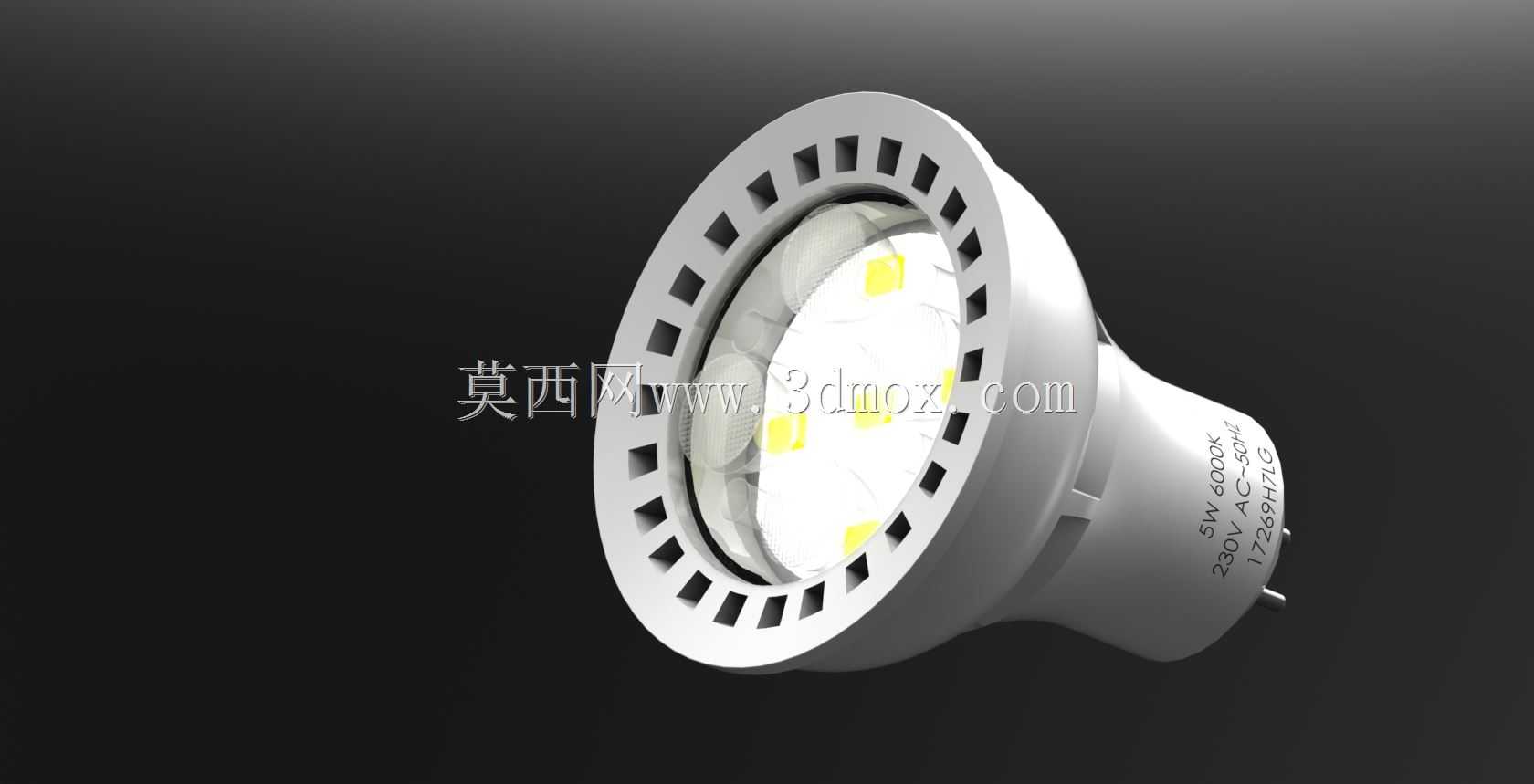

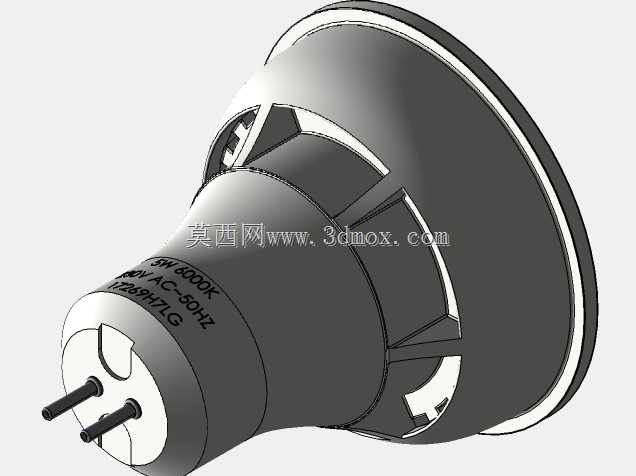

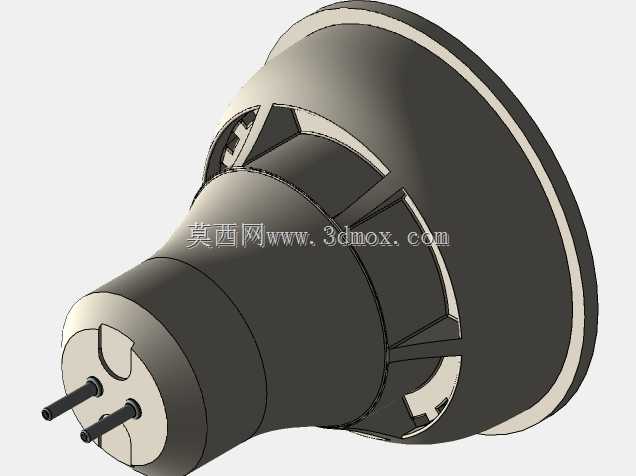

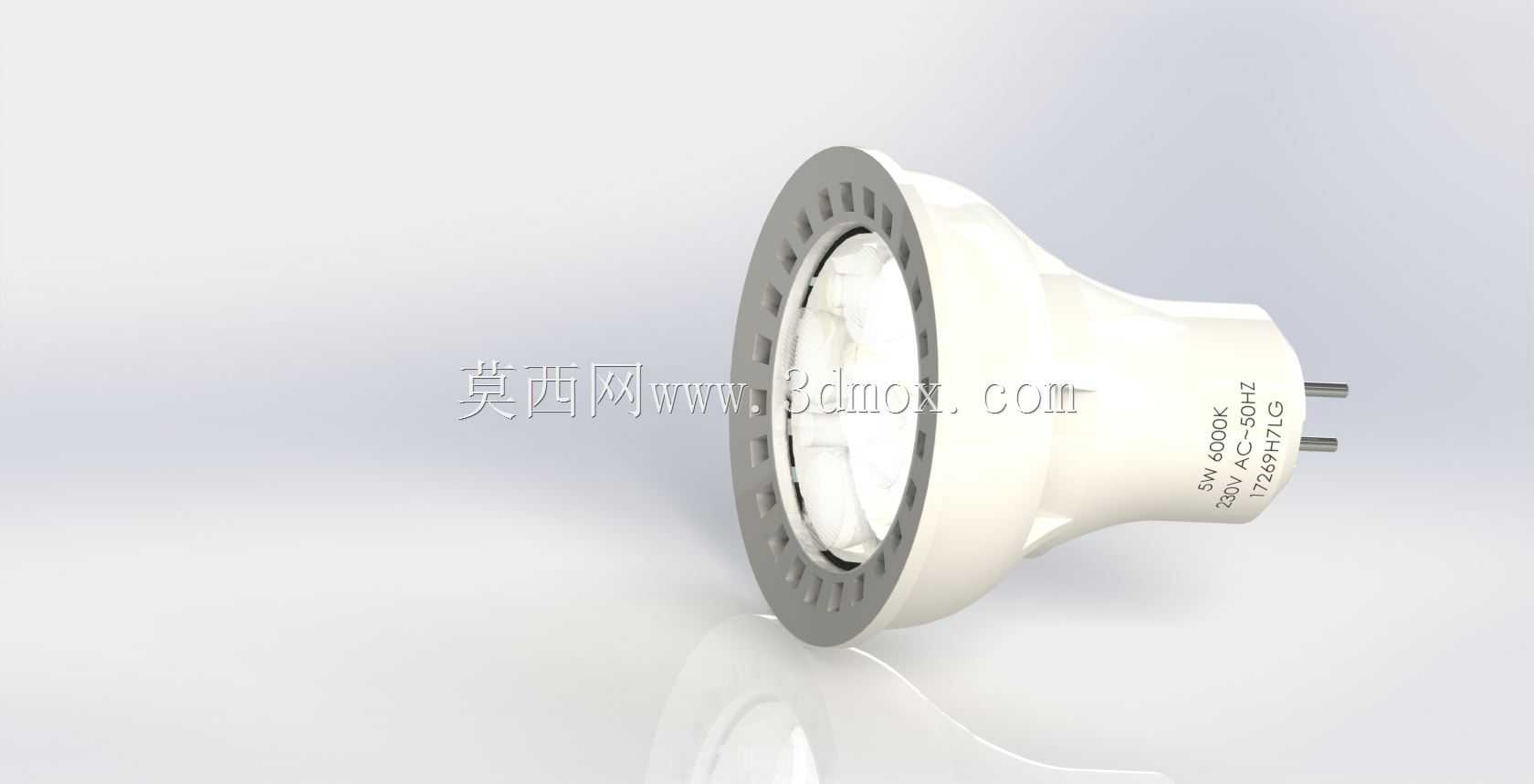

　　日常商用与家居局部照明场景里，这类GU10插脚规格的低压LED灯杯是替换传统卤素射灯的核心器件，常见于吊顶嵌入式筒灯、展柜定向射灯、柜台重点照明位的安装场景，适配标准MR16灯座的安装接口，不需要额外改造原有灯位结构就能直接替换，在商超展陈、家居背景墙照明、办公区域局部补光的场景里应用占比很高。从结构设计逻辑来看，这款灯杯的外壳采用阻燃PBT材质一体注塑成型，外圈均匀排布的矩形镂空散热孔是热设计的核心结构，LED灯珠工作时产生的热量可以通过铝基基板直接传导到外壳，再通过外圈的镂空结构形成空气对流散热，不需要额外加装散热风扇，就能保证5W功率下灯珠结温控制在安全阈值内，延长灯珠的实际使用寿命。灯头部分采用标准GU10双插脚结构，

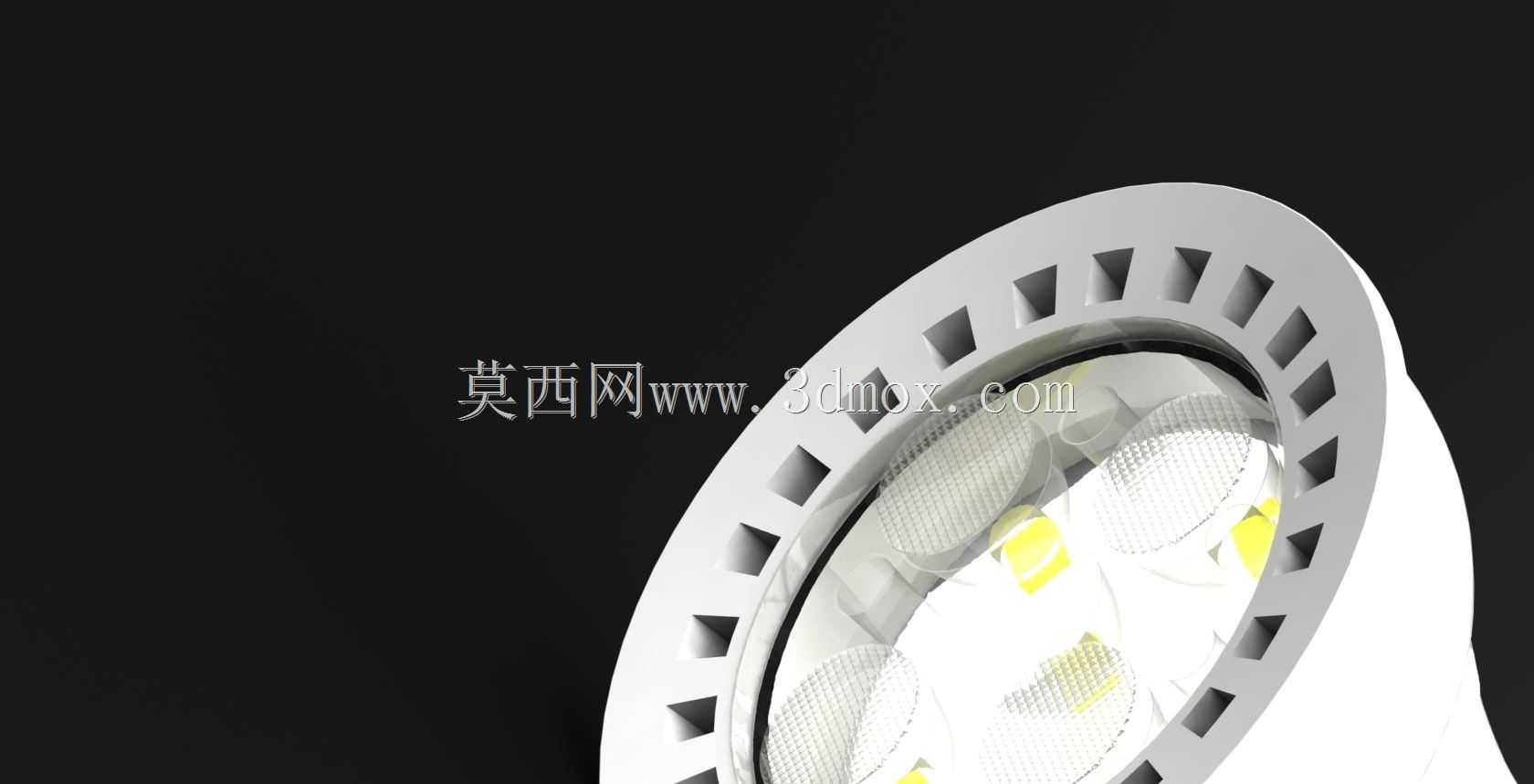

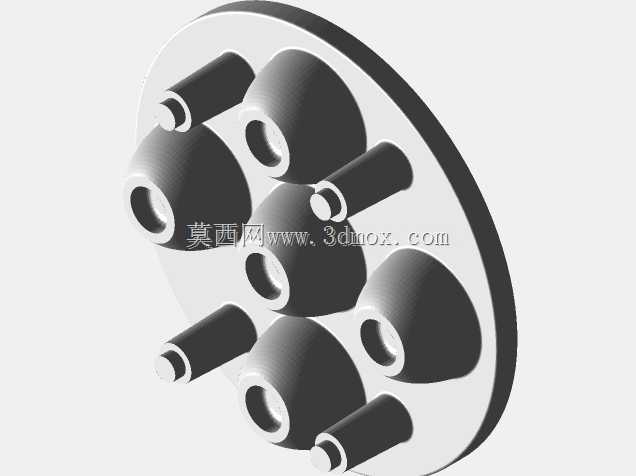

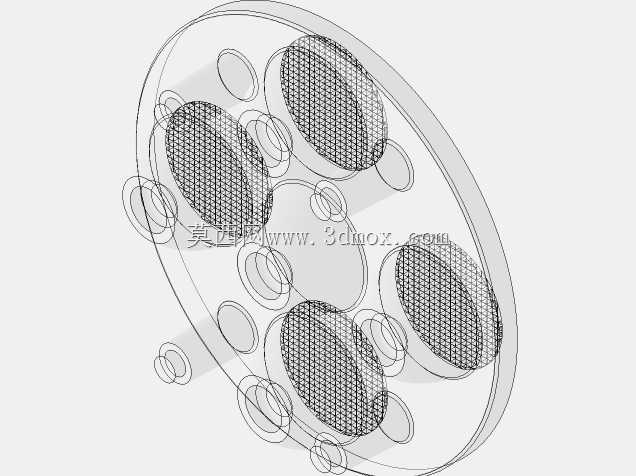

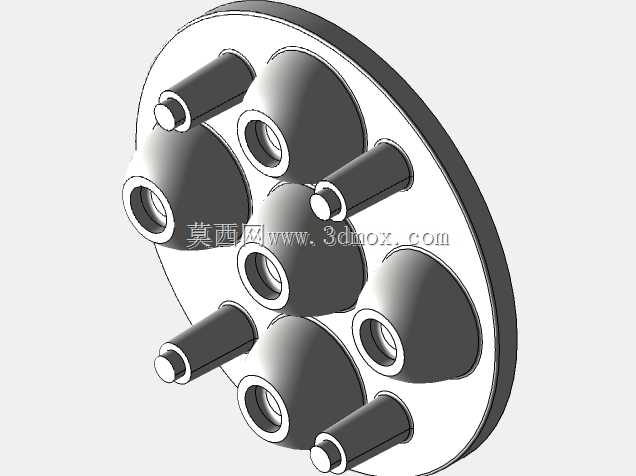

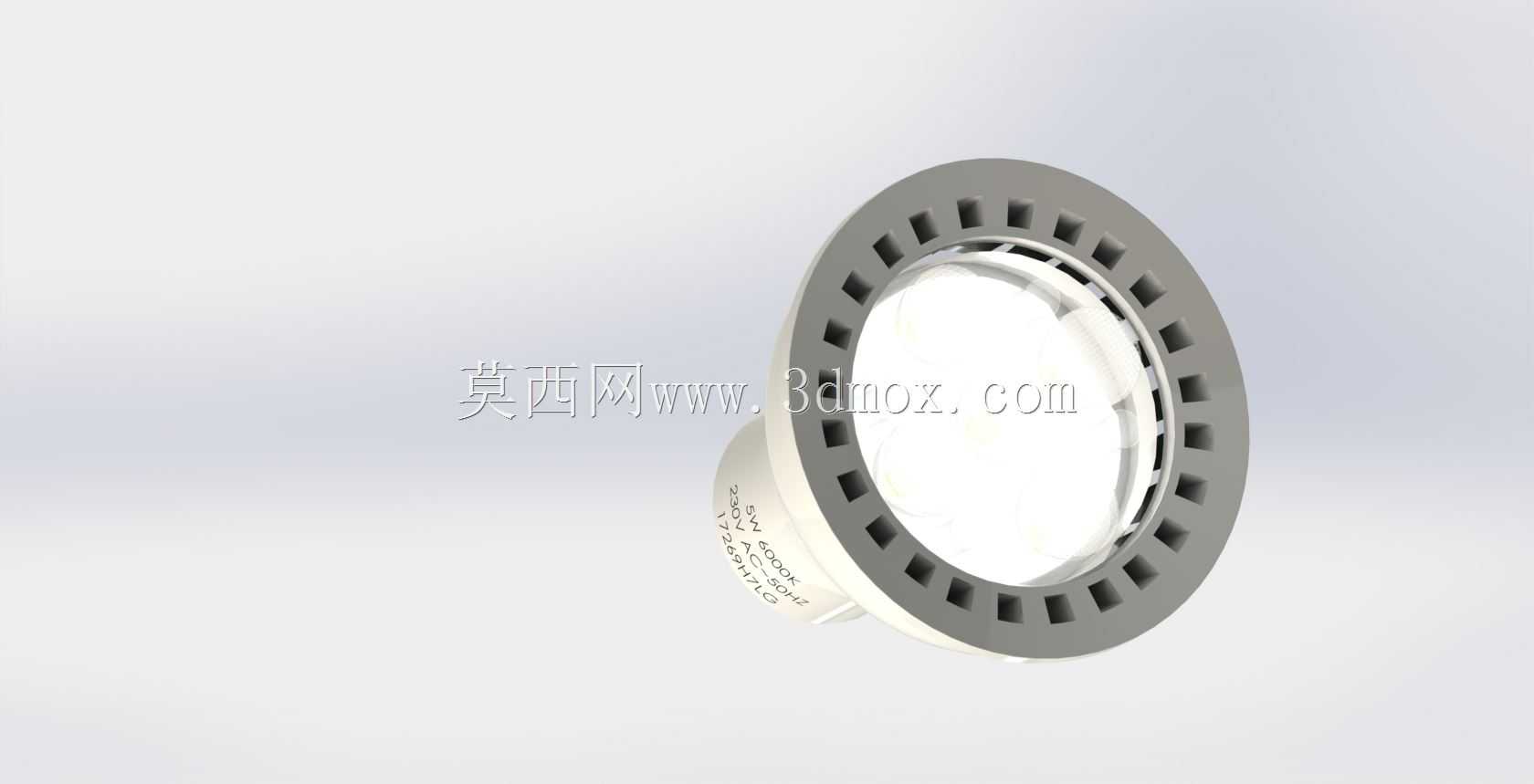

　　插脚的间距、突出长度完全符合通用灯座的安装尺寸要求，安装时只需要对准灯座卡槽插入后旋转一定角度就能卡紧固定，不需要额外的紧固件，现场更换的操作门槛很低，普通运维人员不需要专用工具就能完成替换。出光面采用高透光PC材质的柔光透镜，透镜表面做了微结构磨砂处理，既可以把三颗2835封装灯珠发出的光线均匀打散，避免出现明显的灯珠眩光问题，又能把出光角控制在38度左右，刚好适配重点照明的聚光需求，不会出现光线过度发散导致的照明区域亮度不足问题。建模过程中需要重点把控几个装配边界尺寸：首先是灯杯的最大外径要控制在50mm，刚好适配标准MR16灯位的开孔尺寸，不会出现安装后卡不进灯位或者间隙过大漏光的问题；其次是灯杯总高度要控制在55mm以内，

　　保证嵌入式安装时不会和吊顶内部的布线结构产生干涉；插脚的中心距要严格控制在10mm，插脚的直径、端部的卡扣凸台尺寸要完全符合安规要求，避免出现插脚接触不良或者安装后容易松脱的问题。外壳的散热孔排布要做等距均分设计，每个散热孔的宽度控制在2mm，既保证足够的通风散热面积，又不会因为开孔过大导致外部灰尘、飞虫轻易进入灯体内部，影响灯珠的正常工作。内部的铝基基板要和外壳的内圈做紧密贴合设计，建模时要预留0.1mm的导热胶层厚度，保证热量可以顺利从基板传导到外壳，避免出现热阻过大导致的灯珠光衰过快问题。驱动电源部分内置在灯体尾部的腔体内，腔体的尺寸要刚好容纳阻容降压驱动板，同时要预留足够的电气间隙，满足230V电压下的安规绝缘要求，驱动板和插脚之间的连接采用焊锡固定，建模时要预留走线的槽位，避免装配时导线被外壳挤压破损导致短路问题。实际选型应用时，这类灯杯可以直接兼容原有卤素灯的调光电路吗？这里要注意，如果是可控硅调光的原有线路，需要选用适配可控硅调光的驱动版本，普通非调光版本直接接调光电路会出现频闪、亮度无法调节的问题。另外在潮湿环境比如卫浴间的射灯位使用时，需要在灯杯和灯座的衔接位置加装防水密封圈，避免水汽进入灯体内部导致电路短路。从结构设计的合理性来看，这款灯杯把散热结构直接集成在外壳上，省去了额外的金属散热件，既控制了整体重量，又降低了物料成本，一体注塑的外壳生产效率很高，适合大批量量产，装配过程只需要把焊好灯珠的铝基板、驱动板依次装入外壳，

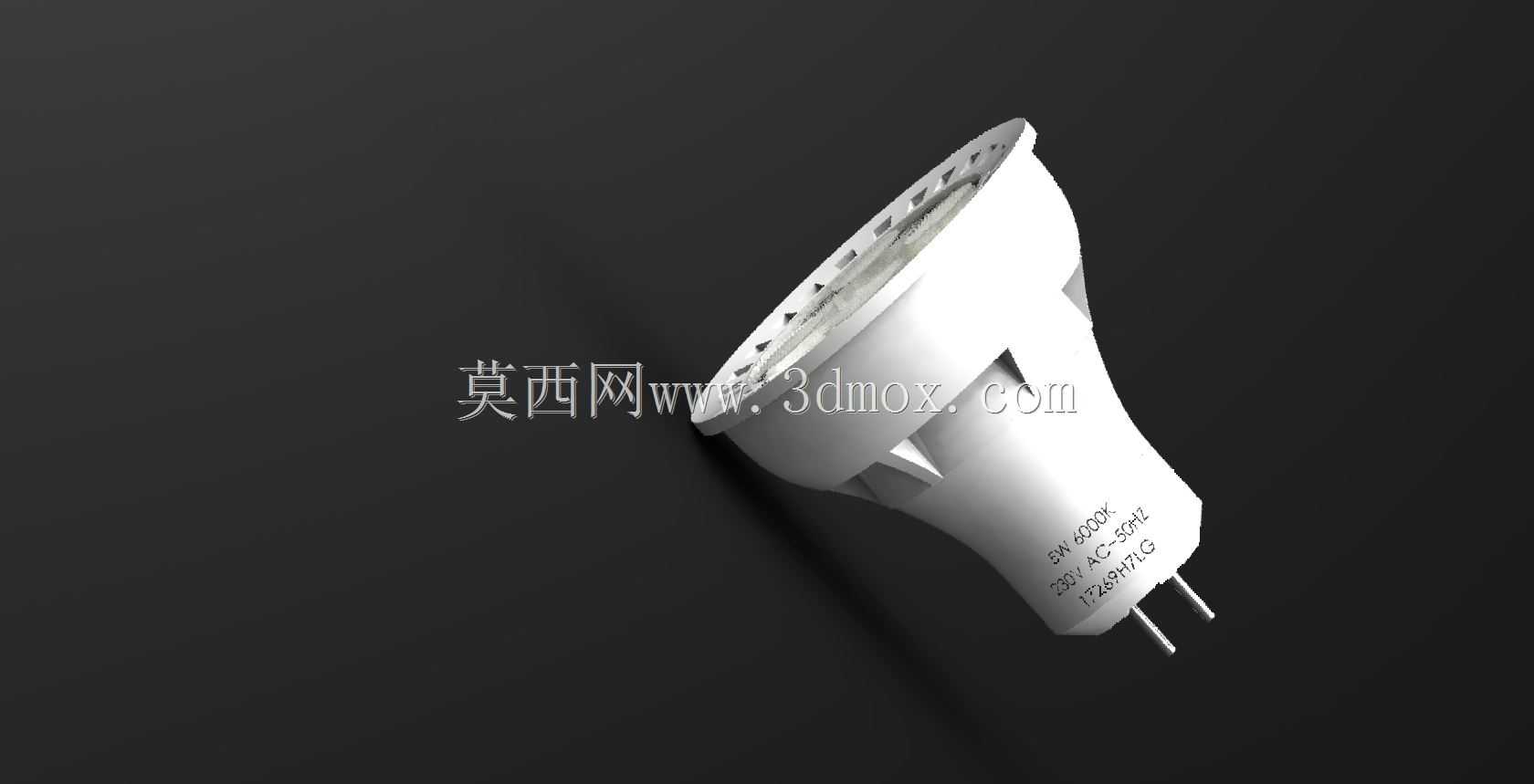

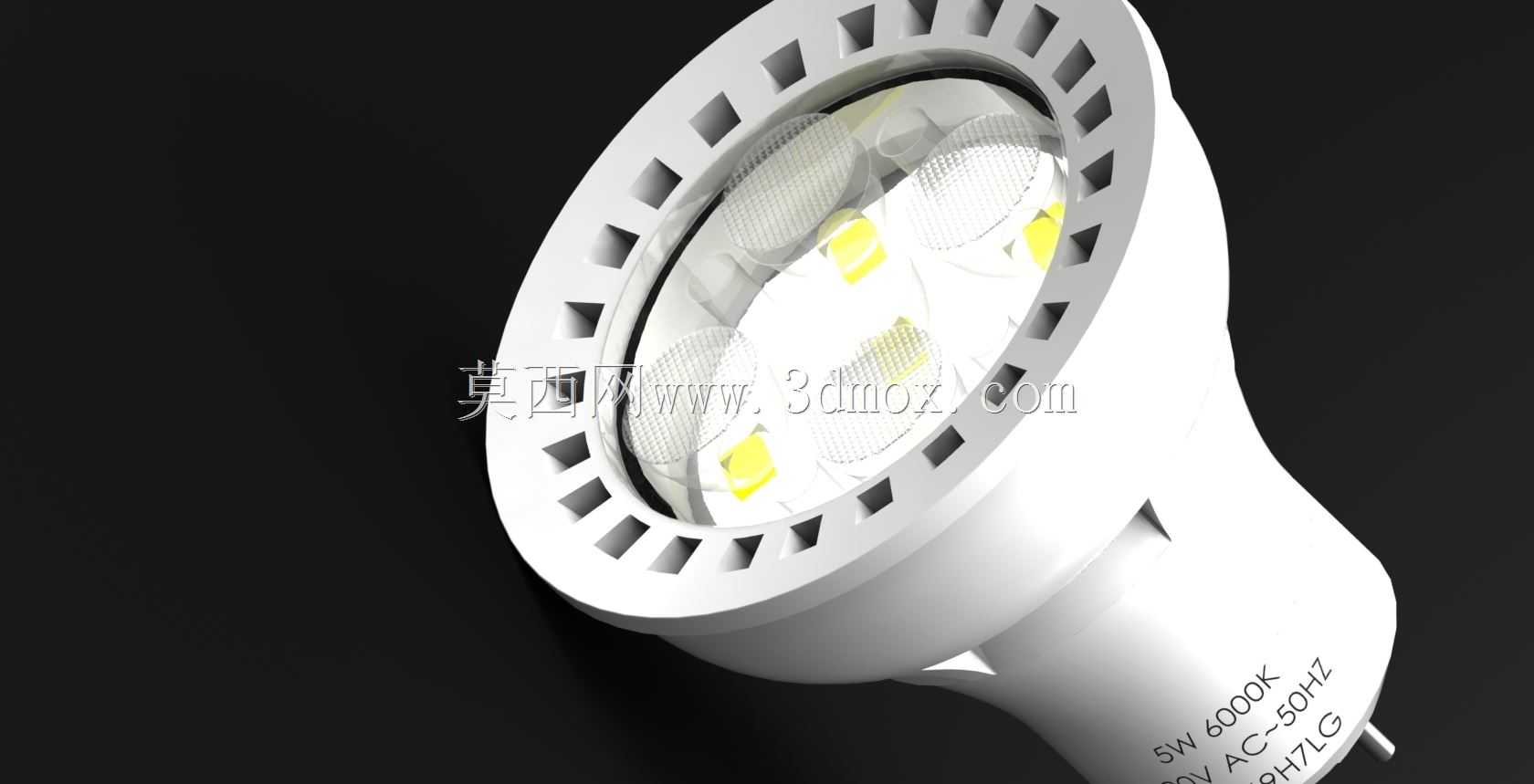

　　再扣上透镜压圈就能完成组装，不需要复杂的螺丝紧固工序，装配良率可以控制在很高的水平。出光角度的设计刚好平衡了重点照明的聚光需求和照射范围，38度的光束角在2米的照射距离下可以形成直径大概1.3米的光斑，光斑边缘的过渡自然，不会出现明显的明暗截止线，用来打亮展陈物品、墙面装饰画的时候不会产生生硬的阴影。灯体表面做了哑光白色的阻燃处理，既可以反射部分杂散光提升出光效率，又能满足照明器件的阻燃安规要求，即使灯体内部出现异常升温，外壳也不会出现熔融起火的问题。建模时还要注意插脚的同轴度公差，两个插脚的位置度公差要控制在0.1mm以内，否则安装时会出现插脚无法对准灯座卡槽的问题，影响现场安装的效率。透镜和外壳的配合采用卡扣式连接，透镜边缘的卡扣和外壳上的卡槽配合间隙要控制在0.05mm，既保证装配时可以轻松扣合，又不会出现使用过程中透镜脱落的问题。尾部的标识区域做了微凹的平面设计，用来印刷电压、功率、色温等参数标识，印刷区域的平整度要满足丝印的要求，避免出现标识印刷模糊的问题。
