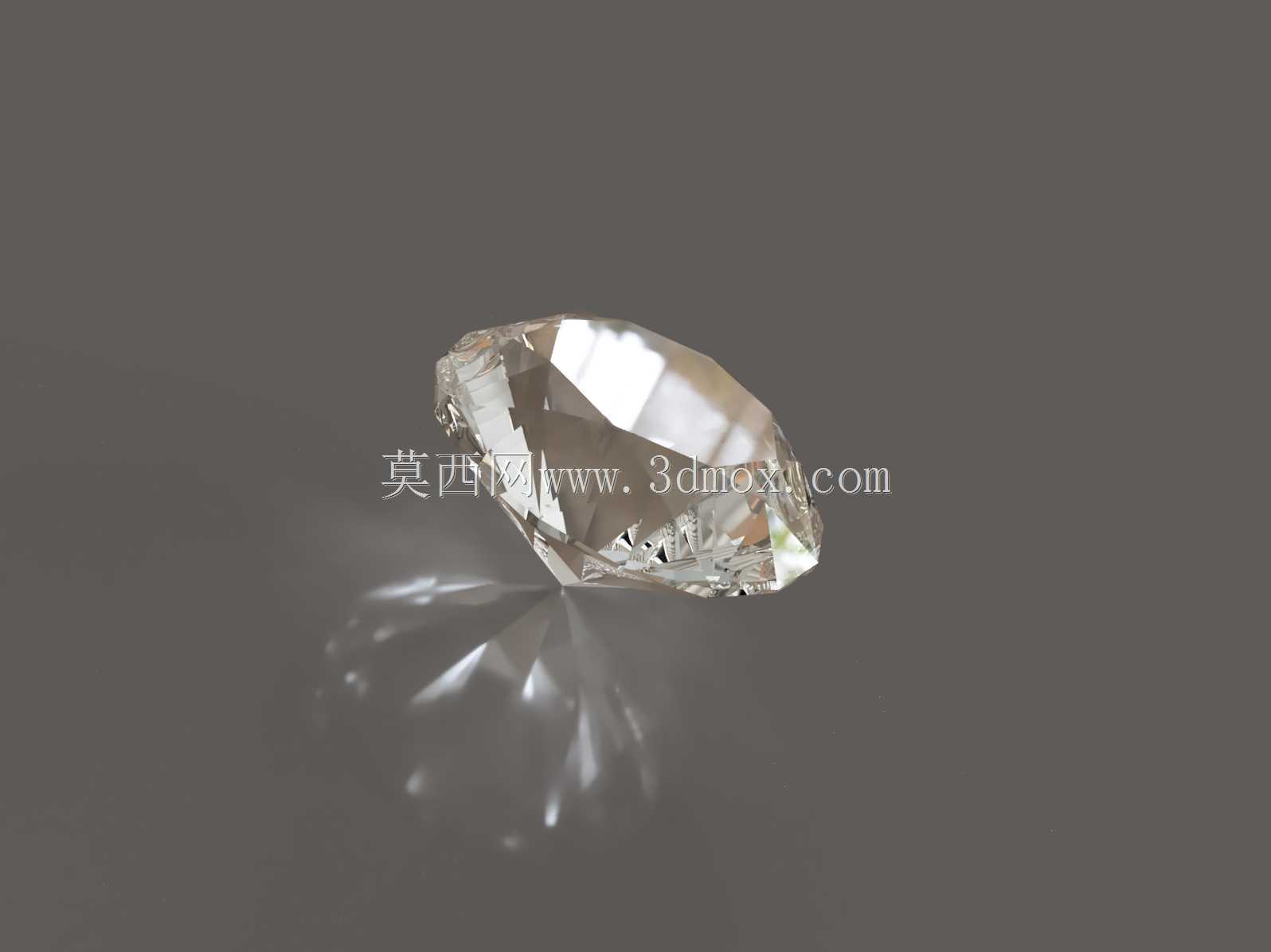

标准圆明亮琢型钻石三维结构设计

　　在珠宝加工、光学演示、装饰构件设计领域，圆钻型刻面结构的三维建模是高频出现的设计需求，这类结构并非仅用于珠宝成品的设计打版，在光学折射实验教具、高端装饰嵌件、舞台灯光折射配件、奢侈品外观装饰件的开发中，都需要精准的刻面结构三维数据作为加工基准。做这类结构建模时，首先要明确实际应用场景的边界：如果是用于珠宝蜡模铸造，模型的刻面夹角、棱线锐度需要匹配失蜡铸造的工艺公差，避免铸造后刻面交线出现圆钝、错位，影响后续抛光的精度；如果是用于光学演示构件，刻面的平面度、相邻面的角度公差需要控制在更高等级，保证光线入射后能按照设计的折射路径形成标准的色散效果，不会因为面型偏差出现光路偏移。

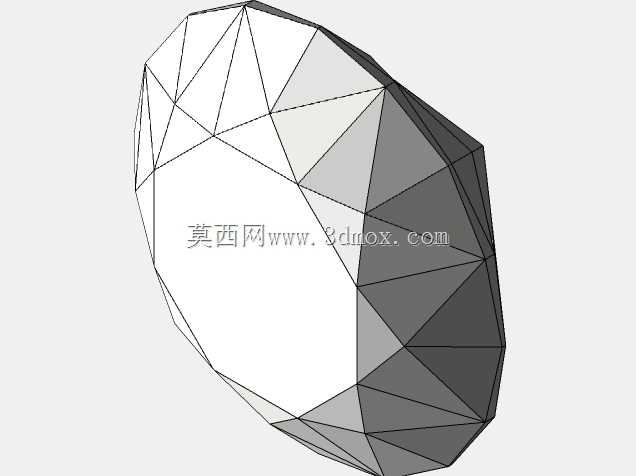

　　从结构本身来看，标准圆明亮琢型的结构分为冠部、腰部、亭部三个核心区段，建模时不能只做外观的曲面拼接，要从光学折射的底层逻辑出发排布每个刻面的角度。冠部的桌面、星刻面、风筝刻面、上腰面需要和亭部的下腰面、亭部主刻面形成精准的角度对应，保证入射光线在亭部刻面发生全反射后，从冠部射出形成理想的火彩效果，建模过程中要反复核对每个刻面的法向角度，避免出现漏光的“鱼眼”“黑底”等结构缺陷。腰部作为冠部和亭部的连接区段，厚度需要根据实际应用场景调整：用于珠宝镶嵌的结构，腰部厚度要匹配镶口的夹持尺寸，过薄容易在镶嵌时出现崩边，过厚会导致成品视觉效果笨重；用于装饰嵌件的结构，腰部可以预留定位卡槽的结构位，方便后续和安装基座配合固定，不需要额外做粘接结构。

　　建模过程中要注意刻面交线的处理，所有相邻刻面的交线必须是锐利的直线，不能出现曲面过渡的圆角，除非是特定的工艺需求做钝化处理，否则会直接破坏光线的折射路径，影响最终的光学效果。对于需要后续加工的模型，要在结构上预留加工基准位，比如在亭部底端预留微小的工艺夹头位置，方便抛光、镀膜工序的夹持，待全部加工完成后再去除夹头并做终抛处理。如果是用于3D打印蜡模或者树脂原型，还要考虑打印层厚对刻面精度的影响，排布刻面角度时尽量避免出现和打印层平行的大平面，减少层纹对刻面光洁度的影响，降低后续抛光的工作量。

　　在安装边界的处理上，这类刻面构件如果是作为装饰嵌件使用，需要根据安装基座的材质确定配合公差：如果是嵌入金属基座，腰部的配合公差可以选过渡配合，保证嵌装后不会出现松动；如果是嵌入亚克力、玻璃等脆性基座，腰部要做微小的倒角，避免安装时应力集中导致基座开裂。另外，不同应用场景下对模型的尺寸缩放有不同要求，用于珠宝的圆钻结构尺寸通常从几毫米到十几毫米不等，用于大型装饰构件的同结构模型可能放大到几十甚至上百毫米，建模时要做全参数化的结构设计，保证尺寸缩放时所有刻面的角度保持不变，不会因为缩放出现面型畸变，不管尺寸大小都能保持原有的光学折射效果。

　　实际生产中，这类刻面结构的三维模型还会用于光学仿真环节，将建好的模型导入光学仿真软件，赋予对应材质的折射率、透光率参数，模拟不同光源入射下的出射效果，提前调整刻面角度优化色散表现，不需要反复制作实物原型调整参数，能大幅缩短开发周期。建模时还要注意结构的实体完整性，不能出现零厚度面、重合面、法向反转的问题，否则后续导入CAM软件做加工刀路生成时，会出现刀路计算错误，直接影响加工流程的推进。对于需要做镀膜处理的构件，模型表面要保证连续无死角，避免镀膜时出现积液、膜层不均的问题，尤其是刻面交线的位置，不能存在微小的凹陷结构，防止后续清洁、镀膜工序残留杂质。
