五槽式日内瓦间歇分度机构三维建模

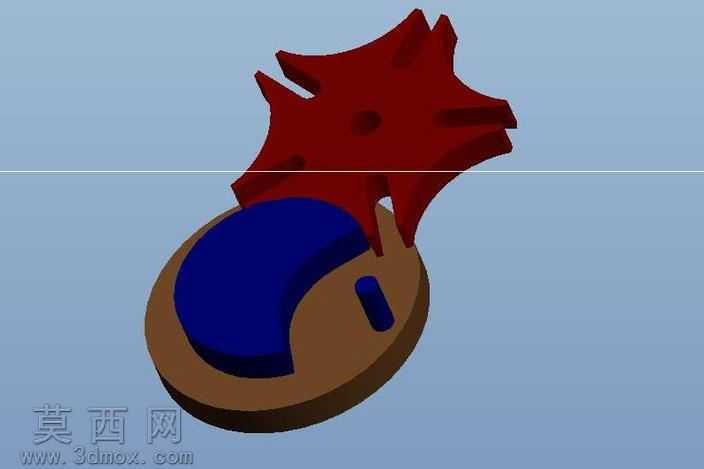

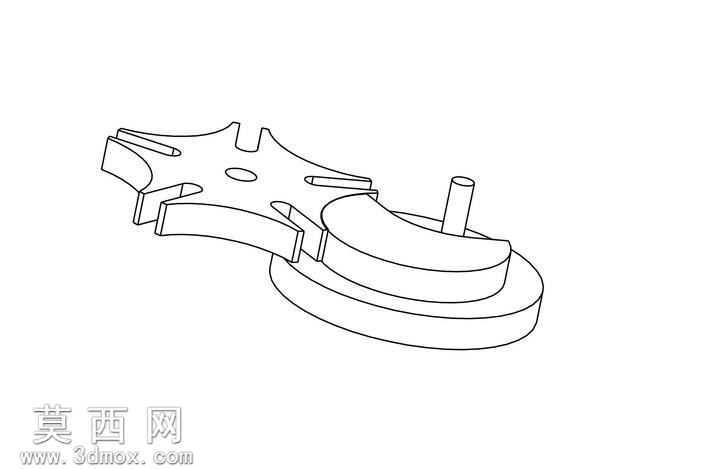

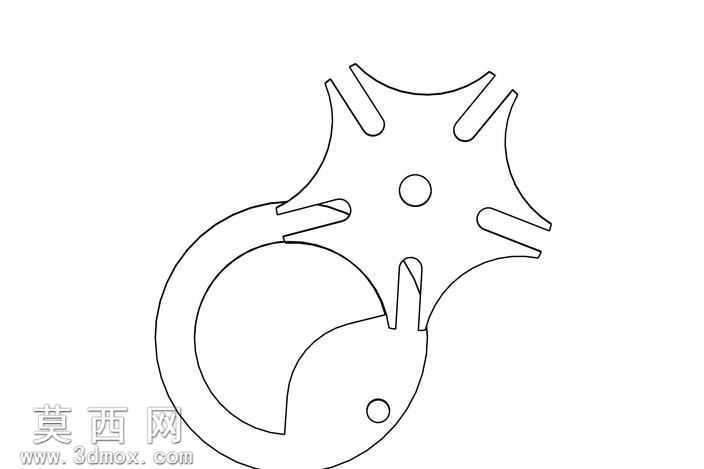

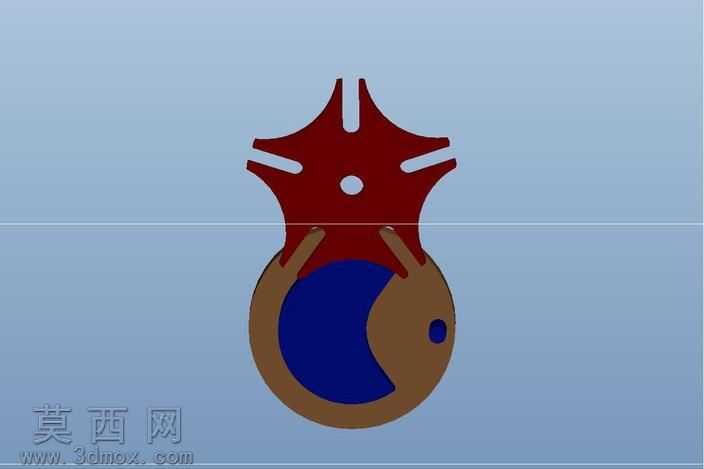

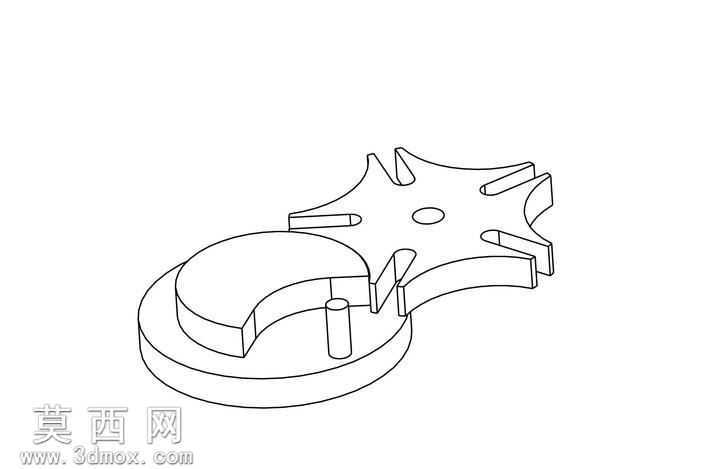

本作品为五槽式日内瓦间歇分度机构的三维参数化建模成果，建模过程严格遵循机械原理中槽轮机构的设计规范，首先在三维建模环境中完成机构核心参数的定义：确定主动拨盘的回转直径、圆柱销直径与伸出长度，匹配从动槽轮的槽数为五槽，精准计算槽轮的径向槽深度、锁止弧半径与中心距参数，保证主动拨盘连续回转时，圆柱销可顺利进入径向槽带动槽轮做间歇转位，拨盘无销段的锁止弧可与槽轮的凹弧完全贴合，实现槽轮转位停歇阶段的精准锁止，避免从动件出现多余窜动。建模阶段采用草图驱动的特征建模方式，先绘制两个核心构件的基准回转轴线，确定主从动件的中心距基准，分别绘制主动拨盘的基体草图，通过拉伸凸台特征构建拨盘的圆盘基体，再绘制圆柱销的定位草图，拉伸生成与拨盘基体垂直的传动圆柱销，随后绘制锁止凸弧的轮廓，通过切除或拉伸特征完成拨盘锁止段的成型，保证锁止弧的圆心与拨盘回转中心完全重合。针对从动槽轮构件，先绘制带五个均匀分布径向槽的圆盘基体草图，五个径向槽围绕槽轮回转中心呈72度均匀圆周阵列，拉伸生成槽轮基体后，绘制与主动拨盘锁止弧完全共轭的凹锁止弧轮廓，通过切除特征完成锁止凹面的加工，保证锁止阶段两个弧面完全贴合无间隙。建模过程中对所有配合面添加了几何公差约束，保证圆柱销与径向槽的侧面间隙处于合理范围，既避免传动卡滞，又减少回程间隙带来的传动误差。材质配置阶段，为两个构件赋予了常用机械结构钢材质，调整材质的表面粗糙度参数，模拟实际机加工零件的金属哑光质感，对传动接触面做了轻微的抛光质感区分，突出机构的运动配合区域。整体装配阶段通过添加同轴心、重合等标准配合约束，将主动拨盘与从动槽轮装配至同一基准平面，添加旋转马达驱动后可完整模拟机构的间歇运动过程：主动拨盘每回转一周，圆柱销进入一次径向槽，带动槽轮转过72度即五分之一周，随后拨盘锁止弧与槽轮锁止弧贴合，槽轮保持静止状态，直至圆柱销再次进入下一个径向槽，完整复现日内瓦机构将连续回转运动转换为单向间歇分度运动的核心功能，模型可直接用于机构运动仿真、教学演示或非标自动化设备的分度模块设计参考。
