多级潜水电泵SS叶轮三维结构设计

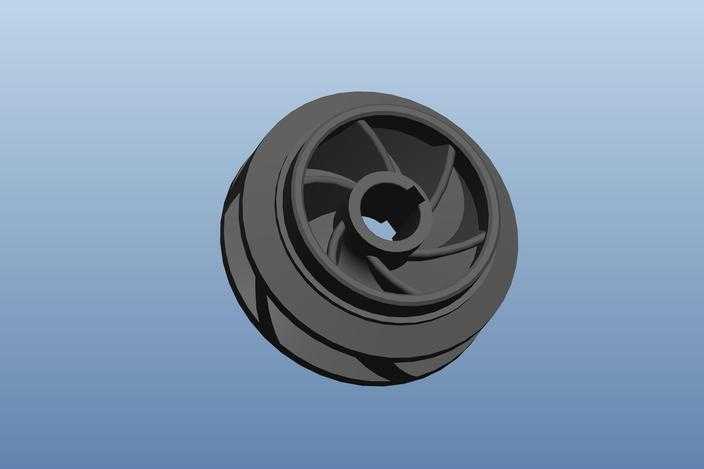

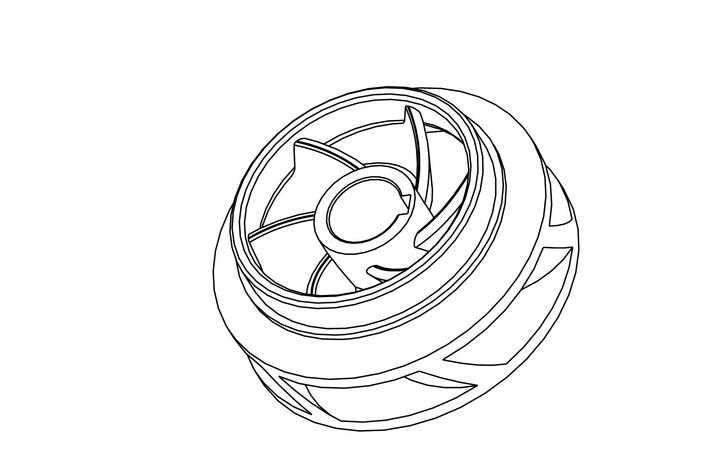

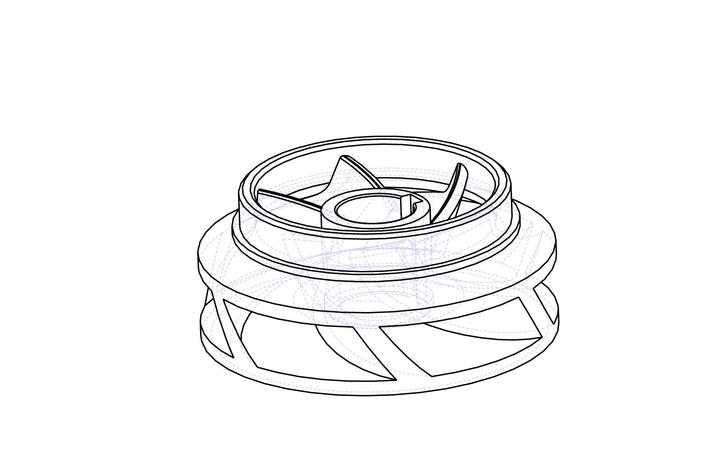

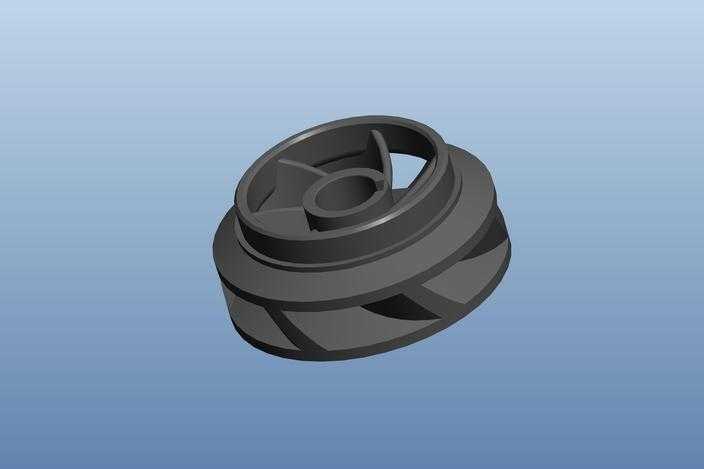

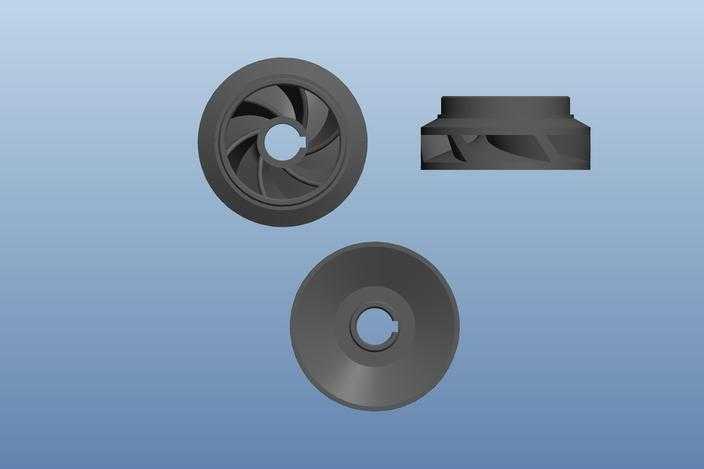

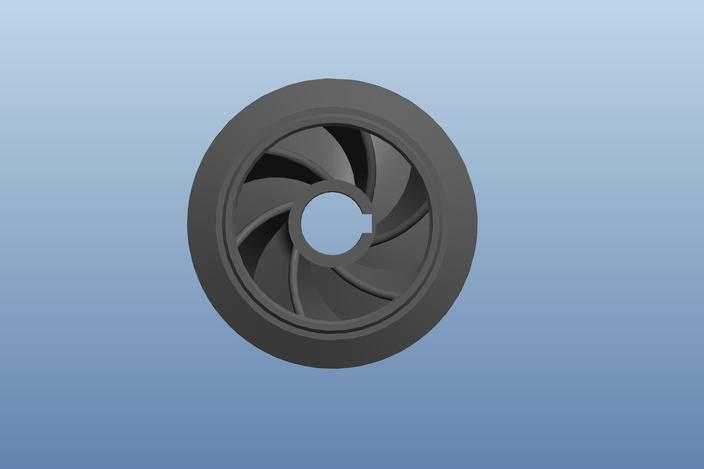

本作品为多级潜水电泵配套的SS叶轮三维建模成果，建模过程依托参数化三维设计思路完成，首先针对潜水电泵叶轮的水力性能需求，确定叶轮的进出口直径、叶片安放角、叶轮流道宽度等核心水力参数，建模时先绘制叶轮的轴面投影图，通过样条曲线精准勾勒出叶轮前后盖板的型线，确保流道的过流截面变化符合流体输送的水力设计要求，避免流道内出现不必要的涡流损耗。叶片建模采用曲面放样的方式完成，根据不同流层的叶片安放角参数，构建多张叶片截面轮廓线，通过曲面拟合生成光滑连续的叶片曲面，保证叶片表面的曲率过渡均匀，既满足流体在流道内的顺畅流动要求，也兼顾后续铸造加工的工艺可行性。叶轮轮毂部分的建模充分考虑了与泵轴的装配需求，精准设计了键槽结构的尺寸与位置，确保叶轮与泵轴连接时的传动可靠性，同时对轮毂与叶片、前后盖板的衔接位置做了圆角过渡处理，降低应力集中风险，提升部件的结构强度。材质渲染阶段选用了工程常用的铸铁材质效果，还原了水泵叶轮实际生产中的材质质感，通过调整材质的粗糙度、反光度参数，让模型呈现出真实的金属部件视觉效果，同时对模型的各个配合面做了细节优化，确保叶轮与相邻导叶、泵体的装配间隙符合设计要求。整个建模过程严格遵循离心泵叶轮的设计规范，每一处结构尺寸都经过参数校验，既保证了叶轮的水力性能符合多级潜水电泵的扬程、流量设计指标，也兼顾了零部件的加工工艺性与装配便利性，模型的结构完整，细节还原度高，可用于后续的水力性能仿真分析、生产加工出图以及产品装配演示等场景，能够为多级潜水电泵的产品研发、结构优化提供可靠的三维模型支撑，帮助设计人员快速验证叶轮结构的合理性，缩短产品的研发周期。
