锥形汽车发动机进气空气滤芯结构设计

　　在汽车进气系统的设计链路里，空气滤芯是直接决定发动机运行寿命与工况稳定性的核心防护部件，日常行驶过程中，车辆进气道会持续吸入外界环境空气，其中混杂的道路扬尘、轮胎磨损碎屑、空气中的浮尘颗粒、雨季夹带的水雾杂质甚至昆虫残体，一旦绕过过滤结构直接进入气缸燃烧室，会在活塞往复运动、缸壁配合面形成硬质磨粒磨损，短时间内会拉缸、活塞环密封失效，长期运行还会造成机油污染、气门积碳加剧，直接拉高三包期内的发动机故障返修率。这款锥形结构的空气滤芯，是针对改装车型、小排量高功率动力单元以及紧凑型机舱布局开发的专用过滤元件，区别于传统平板式、圆筒式滤芯的结构逻辑，

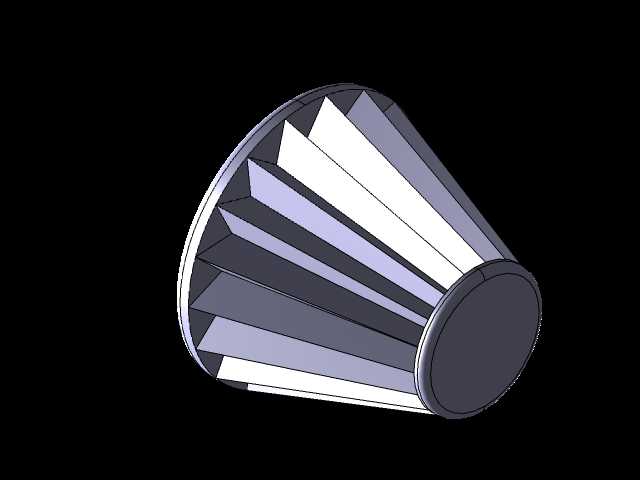

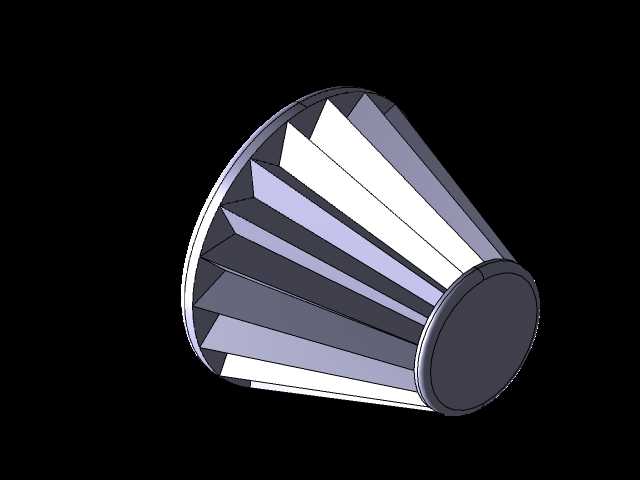

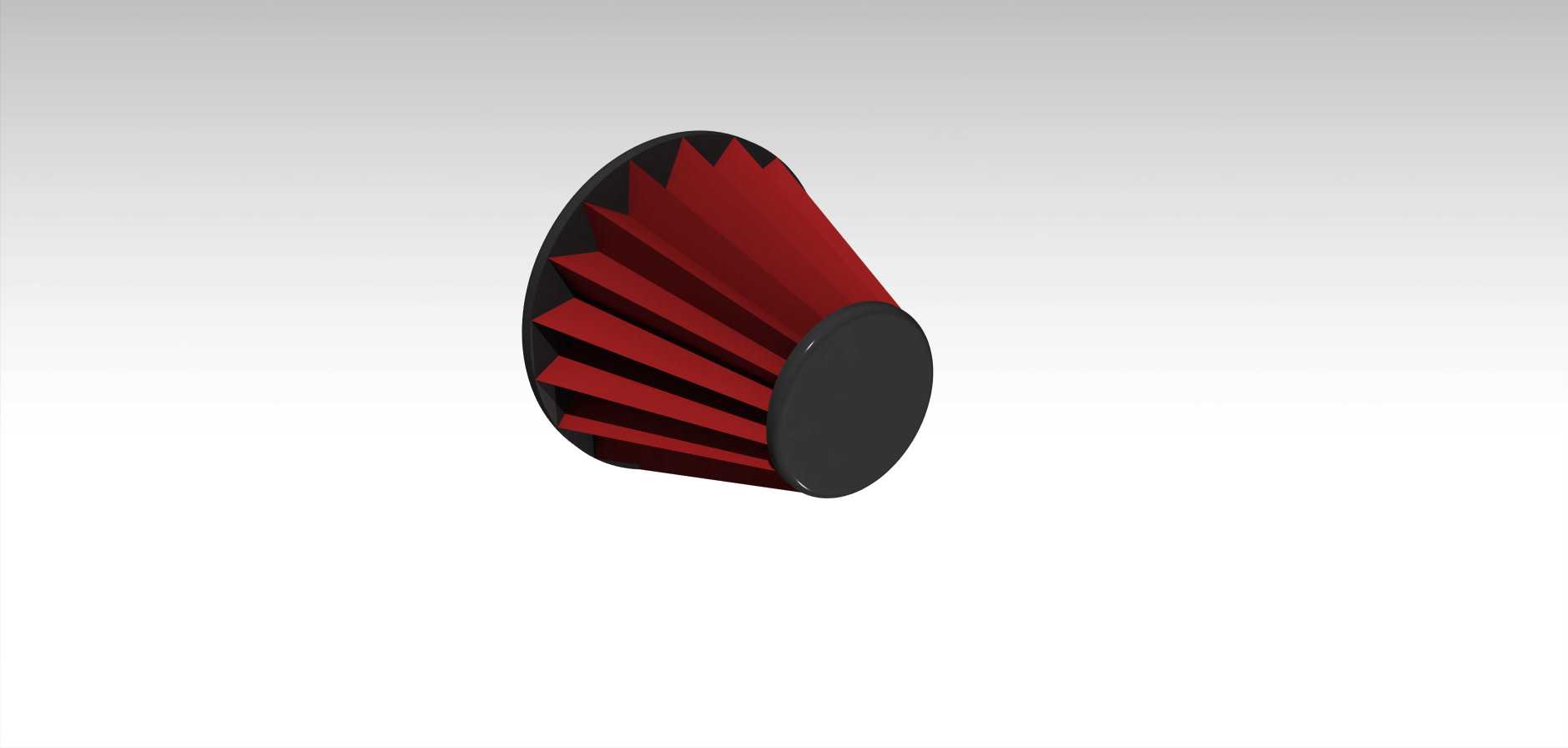

　　锥形设计首先解决了狭小机舱内的安装空间边界问题——传统圆筒滤芯需要预留等直径的轴向安装空间，还要在端面留出足够的更换操作余量，而锥形结构可以顺着进气道的气流走向布置，大端朝向进气来流方向，小端对接节气门进气口，在相同的轴向安装长度下，有效过滤面积比同直径圆筒滤芯提升近两成，同时气流从大端进入后顺着锥面逐步收拢，流道截面平滑过渡，不会出现圆筒滤芯端面直角转折带来的局部涡流压损，能在高转速大进气量工况下降低进气阻力，避免动力输出迟滞。从结构细节来看，滤芯的褶皱滤纸采用均匀等距的折边设计，折峰高度顺着锥面斜率从大端到小端逐步收窄，既保证了滤纸有足够的展开过滤面积，又避免了小端位置折边过度挤压导致滤纸粘连、有效过滤面积缩水的问题；

　　两端的密封端盖采用硬质橡胶复合材质，大端端盖带有定位卡扣结构，能直接卡入进气风箱的定位槽内，不需要额外的压紧支架就能保证径向密封，小端端盖做了内凹的密封胶圈槽，对接节气门接口时能形成端面+径向的双重密封，完全杜绝未过滤空气从安装缝隙旁通进入的风险。实际选型匹配过程中，首先要确认安装边界的三个核心尺寸：一是大端的最大外径，必须小于风箱安装腔的内径，预留3-5mm的安装间隙避免装配时刮破滤纸；二是小端的接口内径，要和节气门端的进气硬管外径过盈配合，过盈量控制在1-2mm，既保证密封性能又不会造成装配困难；三是滤芯的轴向总长度，要匹配风箱盖合后的内部深度，避免端盖被风箱挤压造成滤纸变形。在日常维护的结构设计考量里，

　　锥形滤芯的折边排列是顺着锥面径向发散的，高压气枪吹洗维护时，气流可以顺着折缝方向从内向外吹出积尘，不会像平板滤芯那样容易把灰尘吹进滤纸纤维深层，能延长单次维护的使用周期。很多结构设计新手在做进气系统建模时，容易忽略滤芯的流阻特性，单纯把滤芯当成一个“带孔的堵头”来处理，实际上锥形结构的气流分布是沿着锥面均匀分配的，大端位置的迎面风速最低，越靠近小端风速越高，所以滤纸的折距在设计时做了微小的梯度调整，大端折距略大，小端折距略密，平衡不同位置的过滤负荷，避免局部位置过早积尘堵塞。另外在极端工况下，比如车辆在高扬尘的非铺装路面长距离行驶，锥形滤芯的大端迎尘面积更大，积尘会先附着在大端的外折面上，不会快速覆盖整个滤芯截面，能在相同容尘量下延长堵塞预警的时间窗口，给驾驶员留出足够的维护里程余量，不会出现短时间内进气阻力骤升、动力突然下降的问题。做三维建模过程中，要特别注意滤纸折边的曲率一致性，每一道折峰的圆角都要保持统一，不能出现局部折边过锐的情况，否则实际生产时滤纸压折过程中会在锐角位置产生应力集中，车辆运行时持续的进气脉冲震动容易造成滤纸折边断裂，失去过滤作用；两端端盖和滤纸的结合位置要做包边结构，把滤纸端面完全包裹在橡胶层内，避免滤纸边缘在气流冲击下出现纤维脱落，被吸入发动机造成异常磨损。
