柴油机燃油油水分离过滤装置结构

　　在商用车、非道路移动机械、船舶柴油动力系统的燃油供给回路中，燃油洁净度直接决定高压共轨喷油器的服役寿命与发动机运行稳定性，这类分离过滤装置正是针对柴油中混入的游离水、悬浮杂质颗粒设计的核心净化部件，安装位置通常选在燃油箱与高压输油泵之间的低压管路段，避免含水含杂质燃油进入精密耦合件造成磨粒磨损、喷油嘴卡滞、燃烧劣化等常见故障。

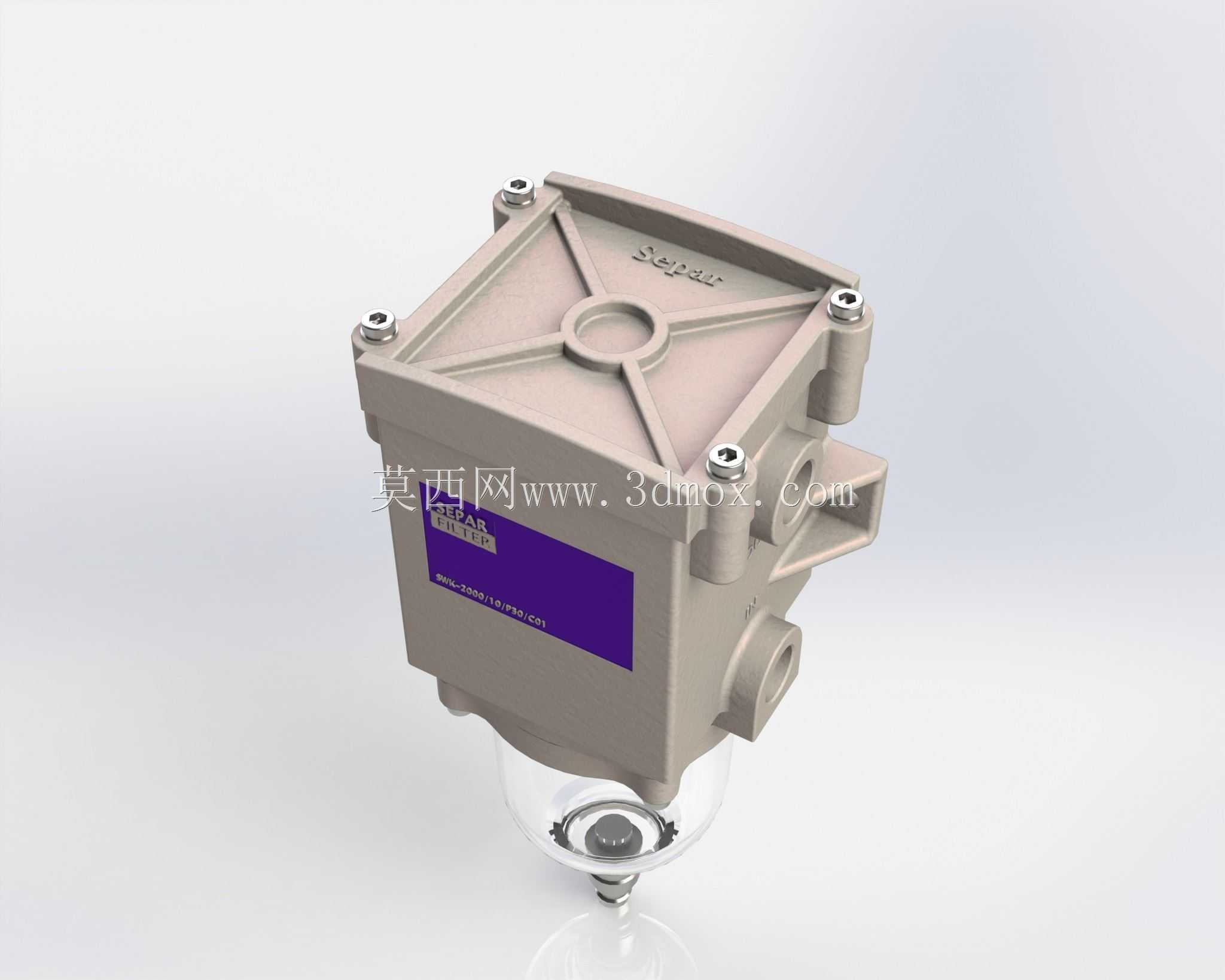

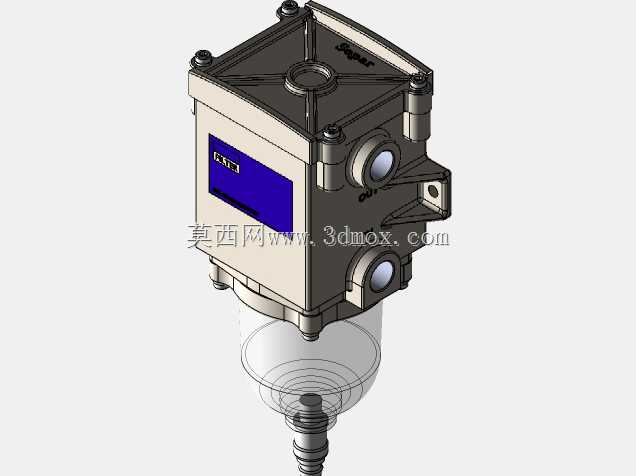

　　从结构设计逻辑来看，装置上半部分采用压铸铝合金壳体，通过四角的安装耳座实现整车或设备机架上的固定，安装耳座预留的螺栓过孔适配常用的M6标准紧固件，安装面与壳体主体的加强筋做了一体化设计，既保证车辆运行振动工况下的结构强度，也避免压铸过程出现缩孔、壁厚不均的成型缺陷；壳体顶部的加强筋采用X型交叉布局，在不额外增加壳体壁厚的前提下提升了上盖的承压能力，可承受低压燃油回路0.3-0.5MPa的工作压力无变形。上壳体侧面预留两个标准内螺纹油口，分别作为待过滤燃油的入口与净化后燃油的出口，油口位置的布局充分考虑了整车管路走向的通用性，可适配不同管径的燃油软管通过卡箍连接，减少管路弯折带来的流阻损失。

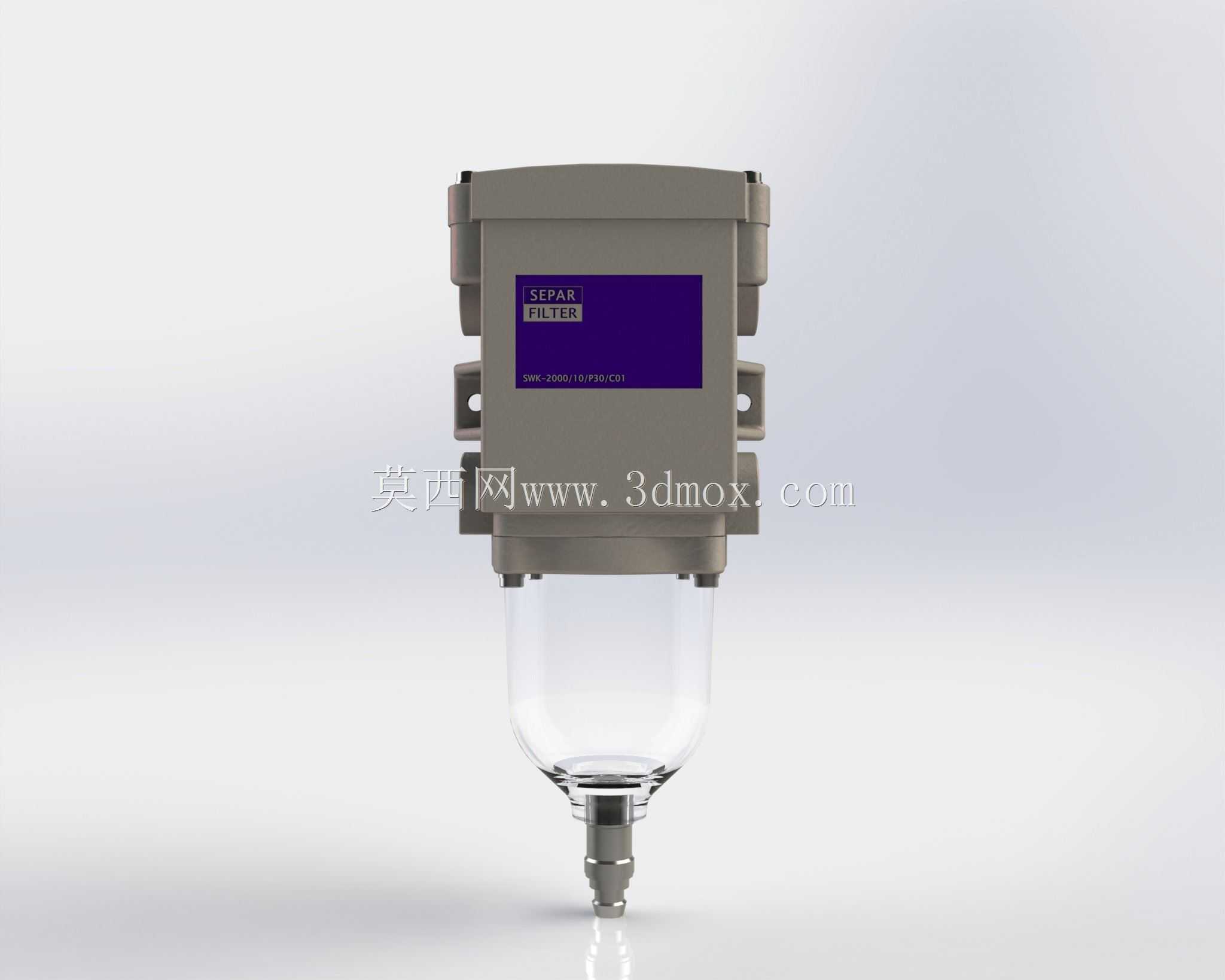

　　下半部分的透明集水杯采用耐油透明工程材质，可直接目视观察内部积水水位，当积水达到预设刻度时，可通过杯底的放水螺塞手动排出沉积的游离水，无需拆解整个过滤器；集水杯与上壳体的连接采用卡扣加密封圈的密封结构，更换滤芯时可快速拆卸，日常维护操作无需专用工具。内部滤芯采用疏水型过滤材质，可将柴油中直径10μm以上的杂质颗粒拦截，同时利用油水密度差实现游离水的聚结分离，分离后的水在重力作用下沉降到集水杯底部，净化后的燃油则从中心通道流出进入下游燃油系统。

　　设计过程中充分考虑了不同安装场景的边界限制，装置整体的轴向尺寸、径向轮廓都做了紧凑化处理，可适配发动机舱、车架侧面等狭小安装空间，安装耳座的孔位间距参考了主流柴油动力机型的预装支架尺寸，可直接替换同规格的传统燃油滤清器，无需额外改动安装支架。壳体表面的标识区域预留了品牌、流向箭头的模压位置，可清晰指示燃油流动方向，避免安装时出现进出口接反的操作失误。在流道设计上，内部采用切向进油的结构，燃油进入壳体后形成旋流，利用离心力提前将大颗粒杂质与大粒径水滴甩向壳体内壁，提前沉降到集水杯，减轻滤芯的过滤负荷，延长滤芯的更换周期。

　　针对低温使用场景，该结构还预留了电加热组件的安装位，可在壳体与集水杯的连接位置加装PTC加热元件，避免低温环境下柴油析出石蜡堵塞滤芯，保证高寒地区设备的冷启动可靠性。所有与燃油接触的密封件均采用耐柴油腐蚀的氟橡胶材质，长期浸泡在燃油中不会出现溶胀、硬化失效的问题，密封可靠性满足全生命周期的使用要求。集水杯底部的放水阀采用锥面密封结构，手动旋拧即可实现放水操作，密封面无额外密封件，长期使用也不会出现渗漏问题。

　　在三维建模过程中，所有配合面的公差都参考了压铸行业与机械加工的通用标准，安装耳座的平面度、油口螺纹的同轴度都做了合理的公差分配，既保证零部件的可制造性，也避免过度追求精度带来的加工成本上升；壳体的壁厚设计均匀，过渡位置均采用圆角处理，避免应力集中，同时满足压铸成型的工艺要求，不会出现冷隔、浇不足的成型缺陷。
