汽车发动机凸轮轴结构三维设计

　　在往复式内燃机的配气机构里，凸轮轴是直接决定气门开闭时序、升程规律的核心传动部件，其型线精度、轴段同轴度直接影响发动机的充气效率、怠速稳定性与全工况动力输出表现，是动力系统里为数不多需要兼顾型面轮廓精度、轴系刚度与耐磨性能的长轴类零件。从实际装车场景来看，这类顶置凸轮轴多用于乘用车直列四缸汽油机，布置在气缸盖上部，通过凸轮桃尖的轮廓推动气门挺柱或摇臂，克服气门弹簧预紧力完成进排气门的定时开启与关闭，每个凸轮对应一个气缸的进/排气门，轴段上的轴颈用于支撑整根轴在缸盖凸轮轴轴承座内转动，避免长轴在高速运转下出现挠曲变形。设计这类轴类零件时，首先要匹配发动机的配气相位要求，确定每个凸轮桃尖的相对角向位置，

　　保证各气缸按照既定点火顺序完成进排气循环，相邻凸轮的夹角误差需要控制在极小范围内，否则会出现气门开闭时机错位，导致气缸工作紊乱、动力下降甚至气门与活塞运动干涉的严重故障。轴段的直径设计需要兼顾刚度与轻量化要求，过粗的轴会增加配气机构的运动惯量，拉高凸轮轴驱动扭矩损耗，过细则会在高转速下出现轴系弯曲振动，导致气门升程偏离设计值，出现进气充量不足、排气不彻底的问题。从安装边界来看，整根凸轮轴的支撑轴颈直径需要与缸盖轴承座的安装孔匹配，装配时从缸盖一端穿入轴承孔，轴颈处需要预留机油润滑油道的对应位置，保证压力机油能够持续输送到轴颈摩擦面形成油膜，降低运转磨损。凸轮型面的设计是整个零件的核心，桃尖的升程段、缓冲段、

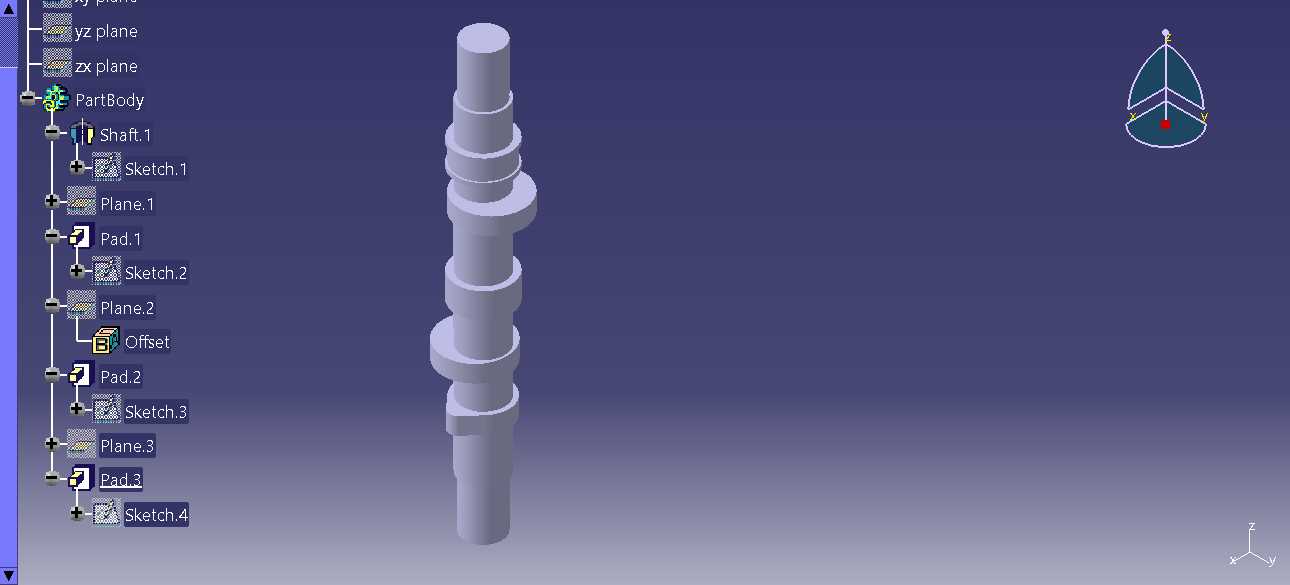

　　基圆段轮廓需要匹配气门弹簧的刚度特性，避免气门开闭过程中出现冲击、飞脱现象，型面的粗糙度要求极高，长期与挺柱接触摩擦，若型面加工精度不足会出现早期磨损，导致气门间隙变大、发动机异响、动力衰减。轴上的定位结构需要与正时传动系统匹配，无论是正时皮带、正时链条还是齿轮驱动，都需要在轴端设计对应的定位键槽或法兰安装面，保证凸轮轴与曲轴的传动相位始终保持同步，一旦正时错位就会引发气门撞击活塞的致命故障。在建模过程中，需要先确定各支撑轴颈的同轴度基准，再逐个绘制凸轮的截面轮廓，按照角向位置关系排布在对应的轴段位置，通过凸台拉伸、回转等特征完成基体构建，同时要注意轴段上的退刀槽、圆角过渡结构，避免应力集中导致轴段在交变载荷下出现疲劳断裂。

　　这类零件在实际量产中多采用合金铸铁或冷激铸铁铸造毛坯，部分高性能机型会采用锻钢毛坯，凸轮型面经过淬火处理提升表面硬度，保证长期运转的耐磨性能。在发动机台架验证阶段，需要重点测试凸轮轴在不同转速下的轴系振动、凸轮型面磨损量、气门升程偏差等参数，确保全工况范围内配气机构工作稳定，不会出现气门颤振、凸轮异常磨损等问题。对于结构设计从业者而言，这类长轴类带异形工作面的零件，建模时最需要注意的是各特征的基准统一，所有凸轮的角向位置都要以轴的中心轴线为回转基准，支撑轴颈的圆柱度、各凸轮型面的轮廓度都要在建模阶段就考虑后续加工的工艺可行性，避免出现设计特征无法通过常规机加工实现的问题。
