V12发动机活塞连杆组件结构设计

项目分类:发动机 发布时间:2021-11-04 ID:359762
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计
  • V12发动机活塞连杆组件结构设计

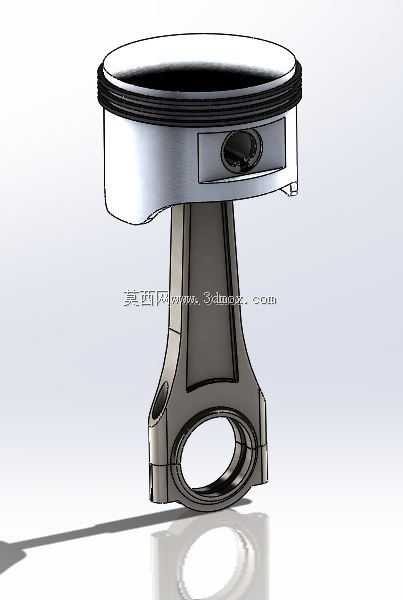

  在大排量高性能内燃机的开发流程中,活塞连杆组件作为曲柄连杆机构的核心运动件,直接决定了动力输出的平顺性、高负荷工况下的可靠性以及整机的转速上限。这套V12机型用的活塞连杆总成,适配V型12缸发动机的单侧列气缸布局,是整套动力单元中将燃烧热能转化为旋转机械能的核心传力部件,常见于大排量豪华乘用车、高性能赛车以及固定式高功率发电机组的动力配置中,这类12缸机型对运动件的动平衡精度、往复运动一致性要求远高于常规四缸、六缸机型,单组组件的重量偏差需要控制在克级范围内,才能避免高转速下的整机振动超限。

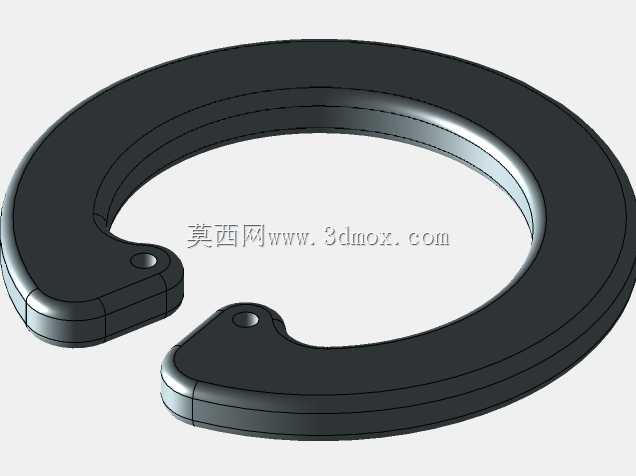

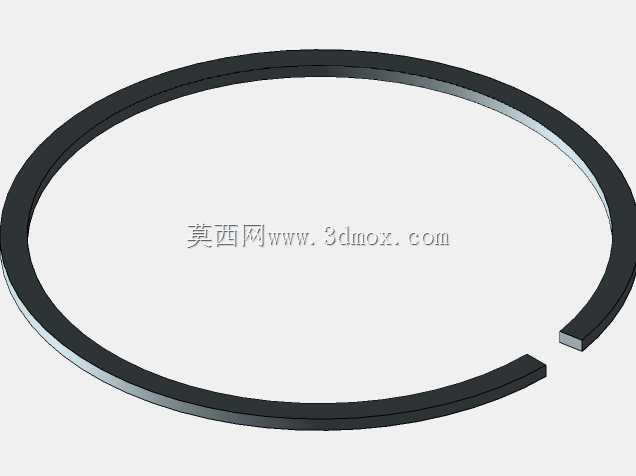

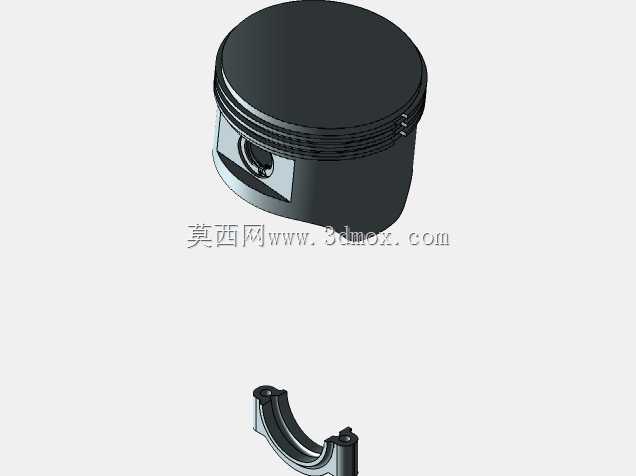

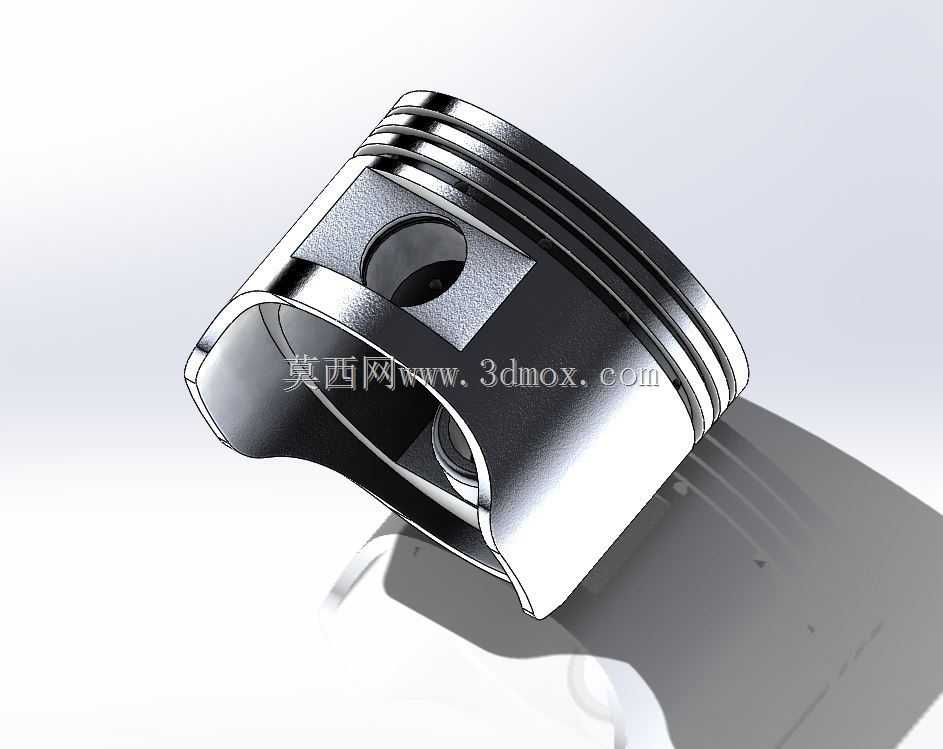

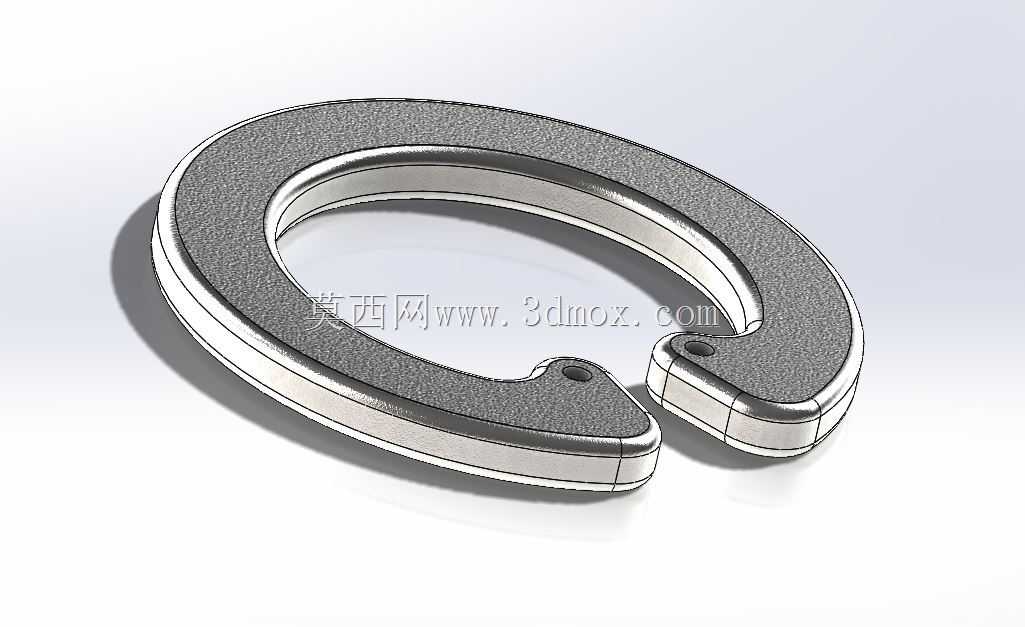

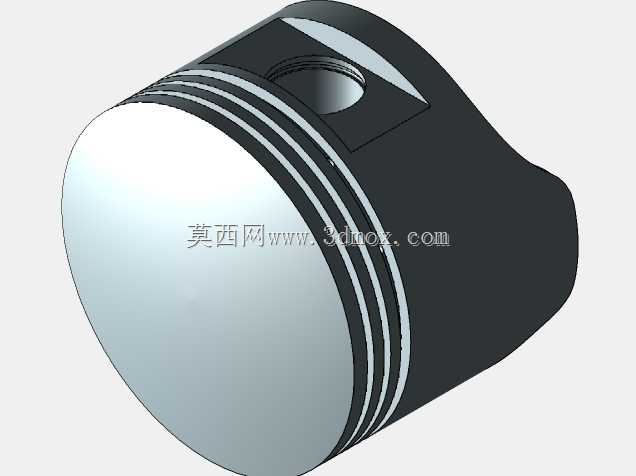

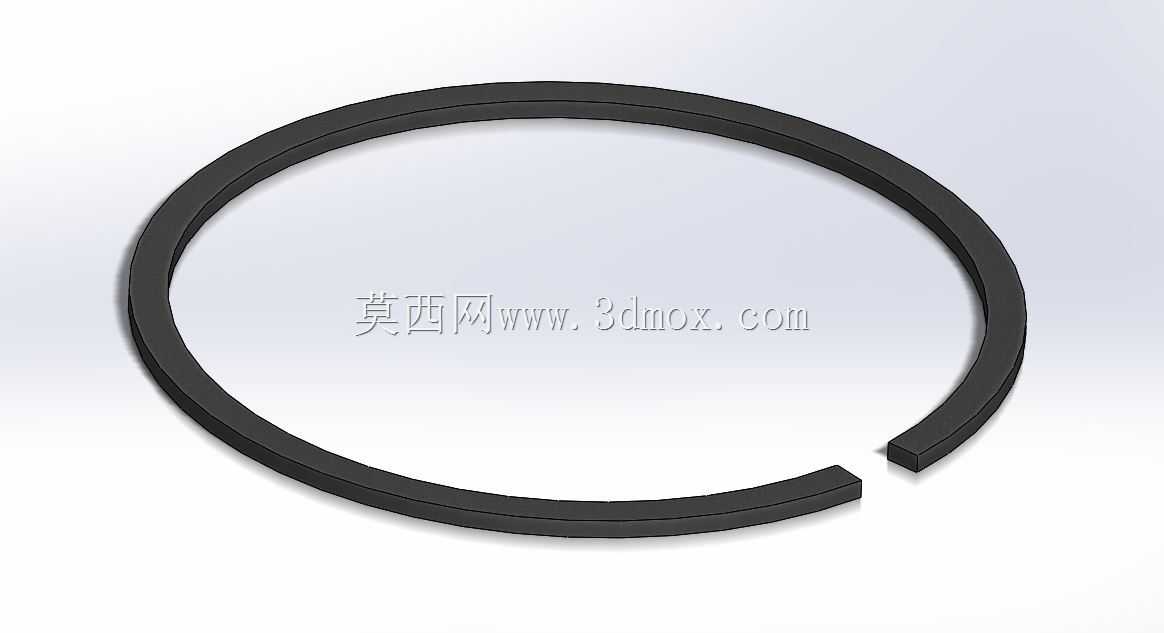

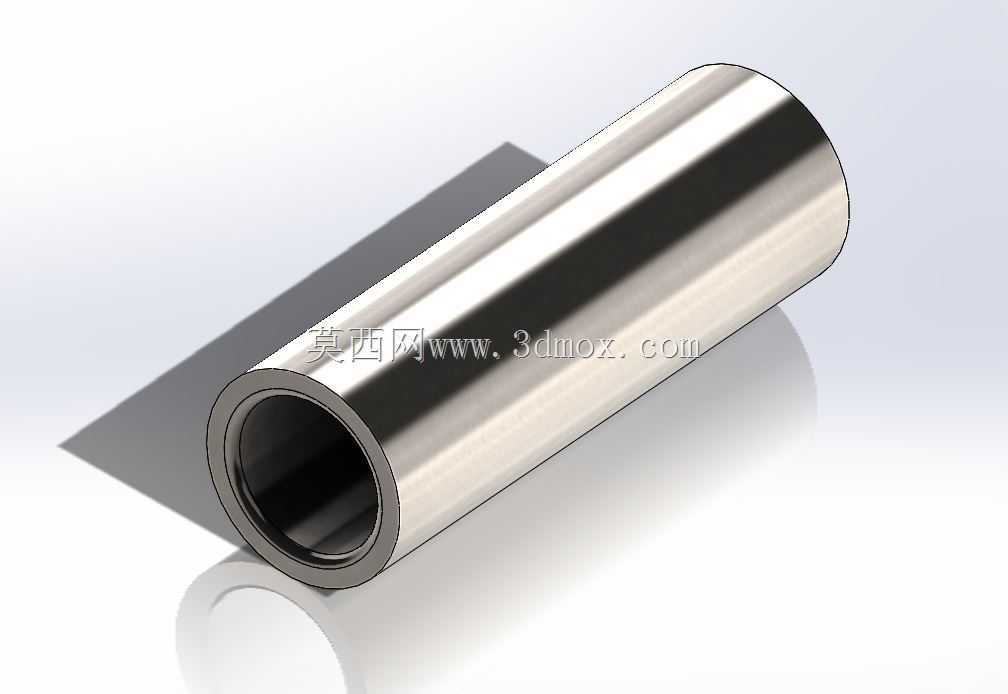

  从实际功能逻辑来看,活塞部分直接承接燃烧室爆燃产生的高压燃气推力,头部的环槽结构用于布设气环与油环,气环负责密封燃烧室与曲轴箱的连通间隙,避免高压燃气下窜导致动力损失,油环则负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销孔采用浮动式销座设计,配合全浮式活塞销实现活塞与连杆小头的铰接,销座两侧的卡环槽用于安装限位卡环,防止活塞销在往复运动中轴向窜出刮蹭气缸壁。活塞裙部的型线经过异形设计,并非正圆柱结构,而是根据热膨胀量、侧推力受力方向做了中凸变椭圆处理,冷态装配时与气缸壁保留合理间隙,热机工况下裙部膨胀后能与缸壁保持均匀贴合,避免拉缸故障同时降低往复运动的敲击噪声。

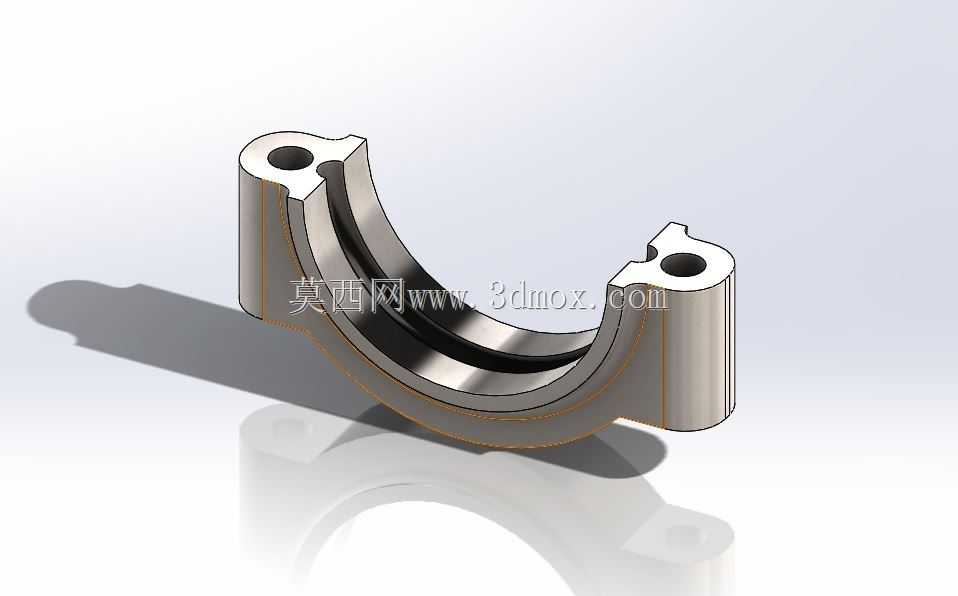

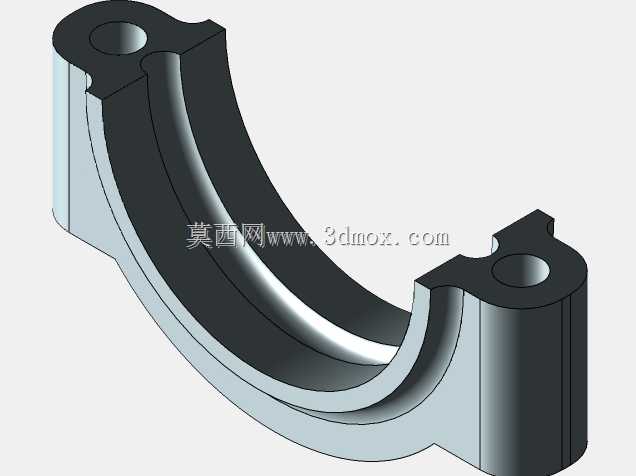

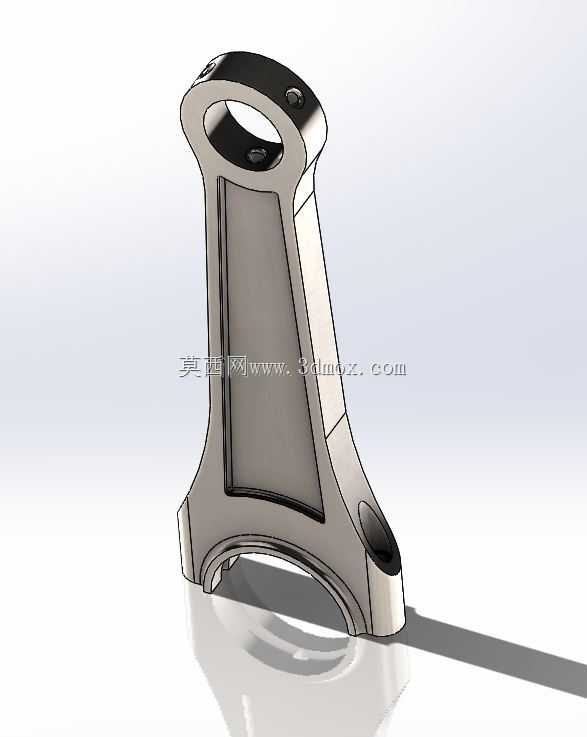

  连杆部分采用工字形截面的锻钢结构,这种截面设计能在尽可能降低往复运动重量的前提下,保证足够的抗弯、抗扭刚度,承受活塞传递的爆发压力以及曲轴旋转带来的惯性力载荷。连杆小头端镶嵌有铜基衬套,与活塞销配合形成转动副,衬套内表面布有油槽,能引入曲轴箱飞溅的润滑油形成油膜,降低铰接部位的磨损;连杆大头端采用剖分式结构,配合连杆螺栓与连杆盖紧固,包裹住曲轴的连杆轴颈,大头孔内安装有轴瓦,轴瓦表面的减磨合金层能降低曲轴转动时的摩擦阻力,同时承受交变的冲击载荷。整套组件的安装边界需要严格匹配对应机型的气缸直径、活塞行程、连杆中心距参数,活塞在上止点时的顶面高度需要与气缸盖燃烧室深度匹配,保证设计压缩比符合热力学开发要求,活塞在上、下止点位置时不能与气门、曲轴平衡块发生运动干涉,连杆摆动过程中不能与气缸体下部的曲轴箱壁发生碰擦。

  从设计思路层面,这套组件的建模过程完全遵循内燃机运动件的开发逻辑,首先根据整机的排量、压缩比、目标爆发压力确定活塞的直径、顶面形状、环槽数量与位置,再根据活塞行程、曲轴回转半径确定连杆的中心长度,核算连杆在最大摆角下的运动包络,确认与周边固定件的安全间隙。建模时对活塞的热变形补偿型线、连杆的应力集中过渡圆角、螺栓连接的预紧面结构都做了完整还原,所有配合部位的尺寸公差、形位公差都能直接对接后续的工程图输出与工艺加工环节,既可以作为内燃机结构教学的演示模型,也能为同类型V型多缸发动机的活塞连杆组设计提供结构参考。在实际的台架验证环节,这类组件还需要经过往复疲劳试验、抗拉强度试验、动平衡测试,确保在最高设计转速、最大爆发压力工况下不会出现断裂、变形、过度磨损等失效问题,匹配V12发动机高平顺性、高功率密度的使用需求。
