V12内燃机活塞连杆轴颈组件结构

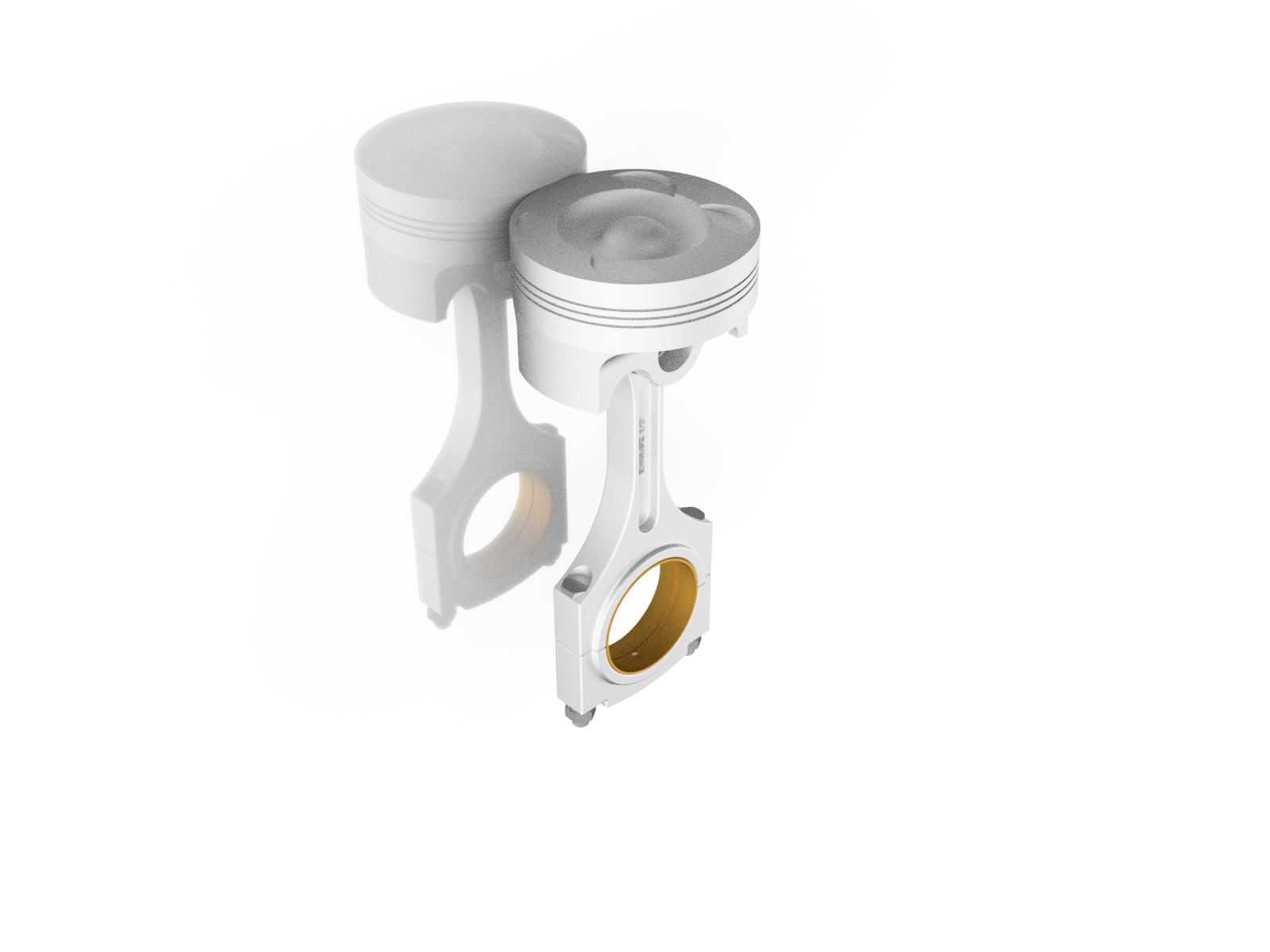

　　这套V型12缸内燃机的活塞连杆与轴颈轴承组件，是大排量动力设备核心的运动传递单元，常见于豪华乘用车、重型特种车辆、固定动力机组以及高性能船舶动力的动力舱内，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，整套组件的运动匹配精度直接决定了动力输出的平顺性、机械效率与整机运行寿命。

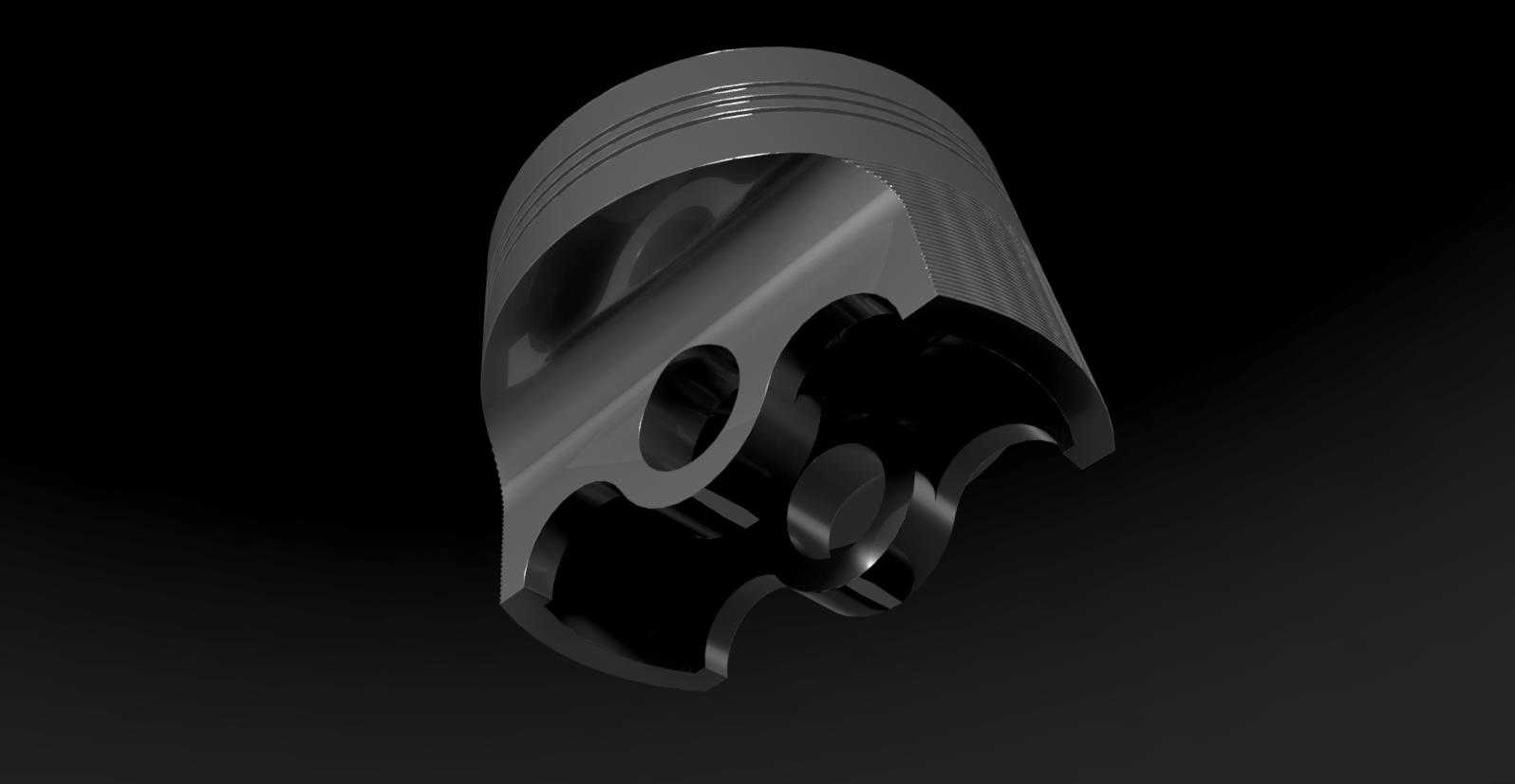

　　从实际工况适配来看，V12机型的气缸采用两列60度夹角排布，对应每一组连杆都需要匹配错拐曲轴的轴颈相位，设计时首先要规避活塞在上止点位置时与气门的运动干涉，同时要平衡往复惯性力与旋转惯性力的叠加影响——不同于直列机型的同向惯性力输出，V型排布的连杆侧推力会分向两侧缸壁，因此活塞裙部的型线采用了非对称设计，主推力面的接触面积略大于次推力面，配合轴颈处的滑动轴承油楔结构，能在高转速工况下形成稳定的压力油膜，避免金属直接接触造成的磨损失效。

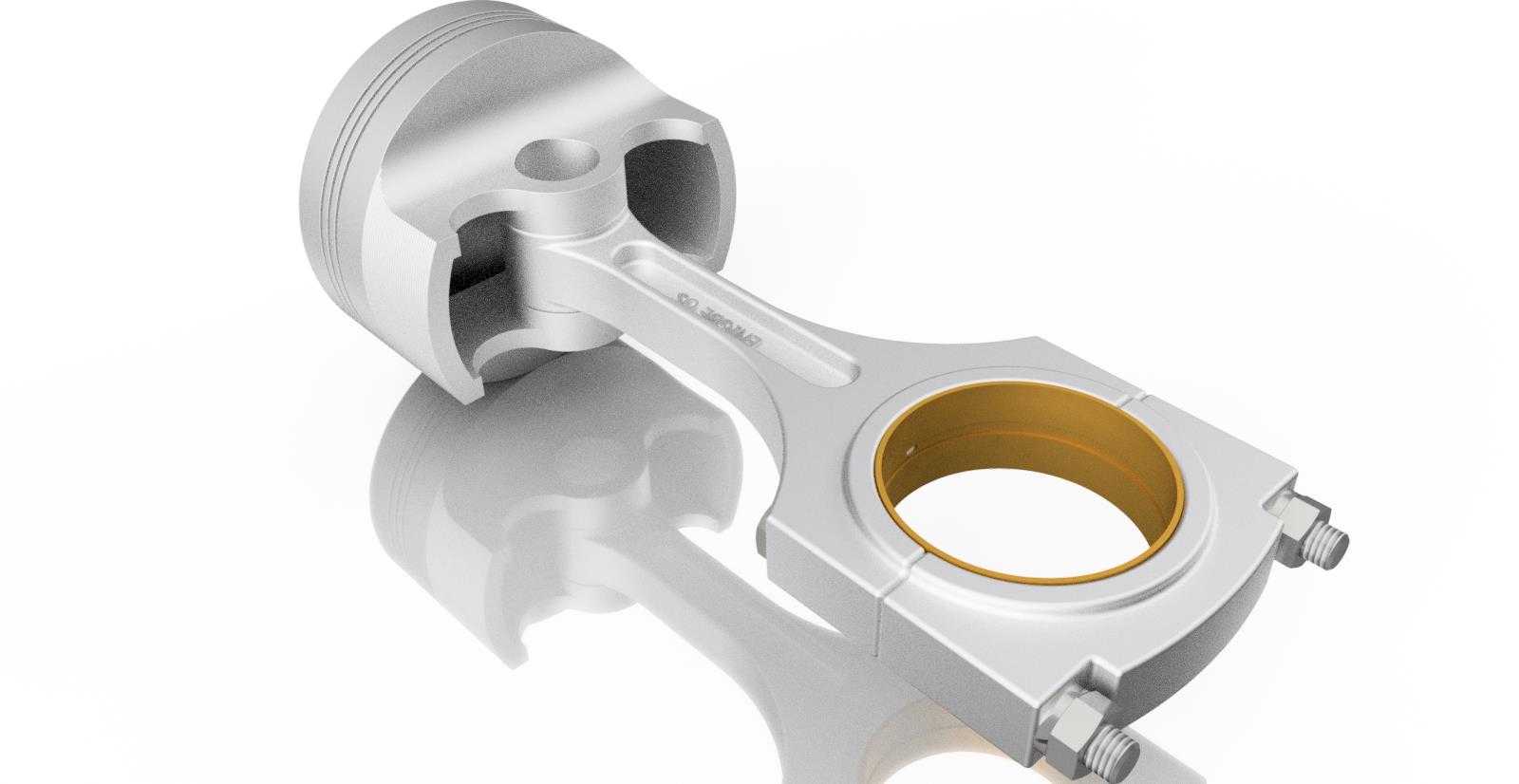

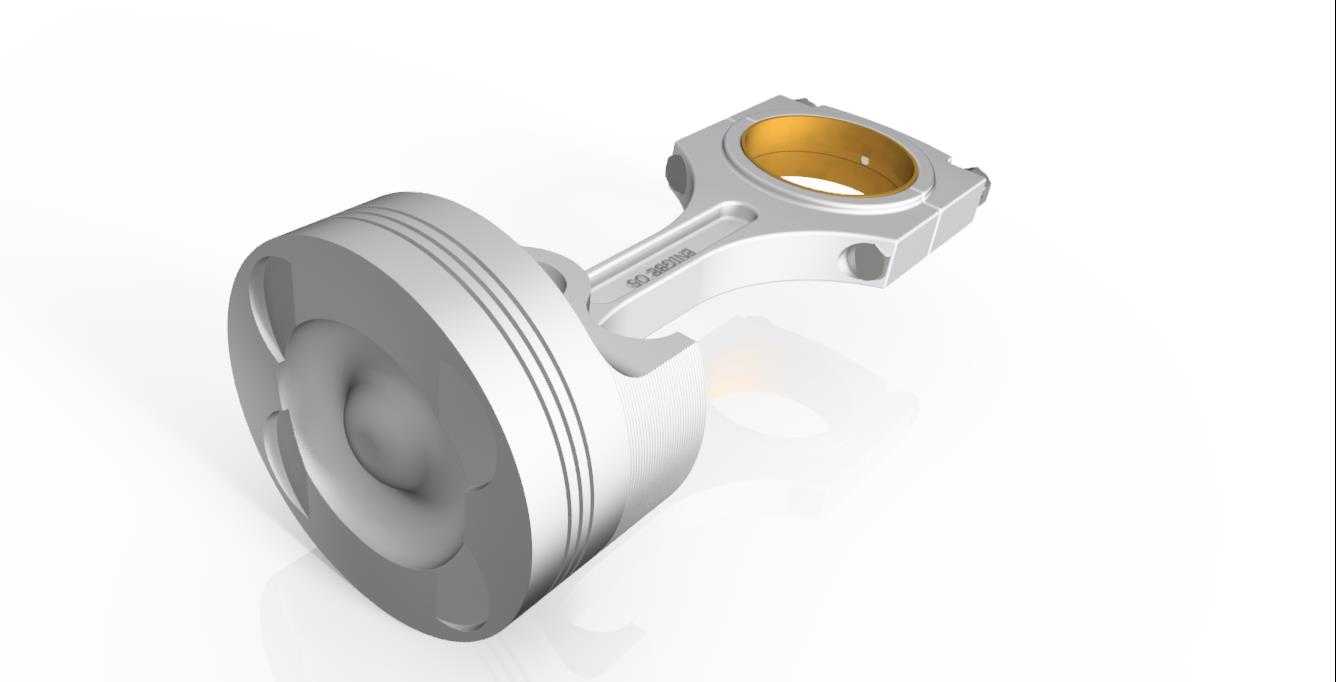

　　组件的安装边界需要严格匹配缸体的中心距参数，活塞销孔的同轴度、连杆大端的剖分面平行度、轴颈轴承的配合间隙都需要控制在微米级公差范围内：活塞环槽的宽度要适配气环与油环的装配要求，油环的回油孔位置需要避开活塞销座的加强筋区域，避免润滑油回流路径受阻；连杆杆身采用工字形截面，在保证足够抗弯抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷，小端的衬套过盈量需要严格控制，过大会造成衬套变形卡滞活塞销，过小则会在交变载荷下出现衬套松动移位的故障。

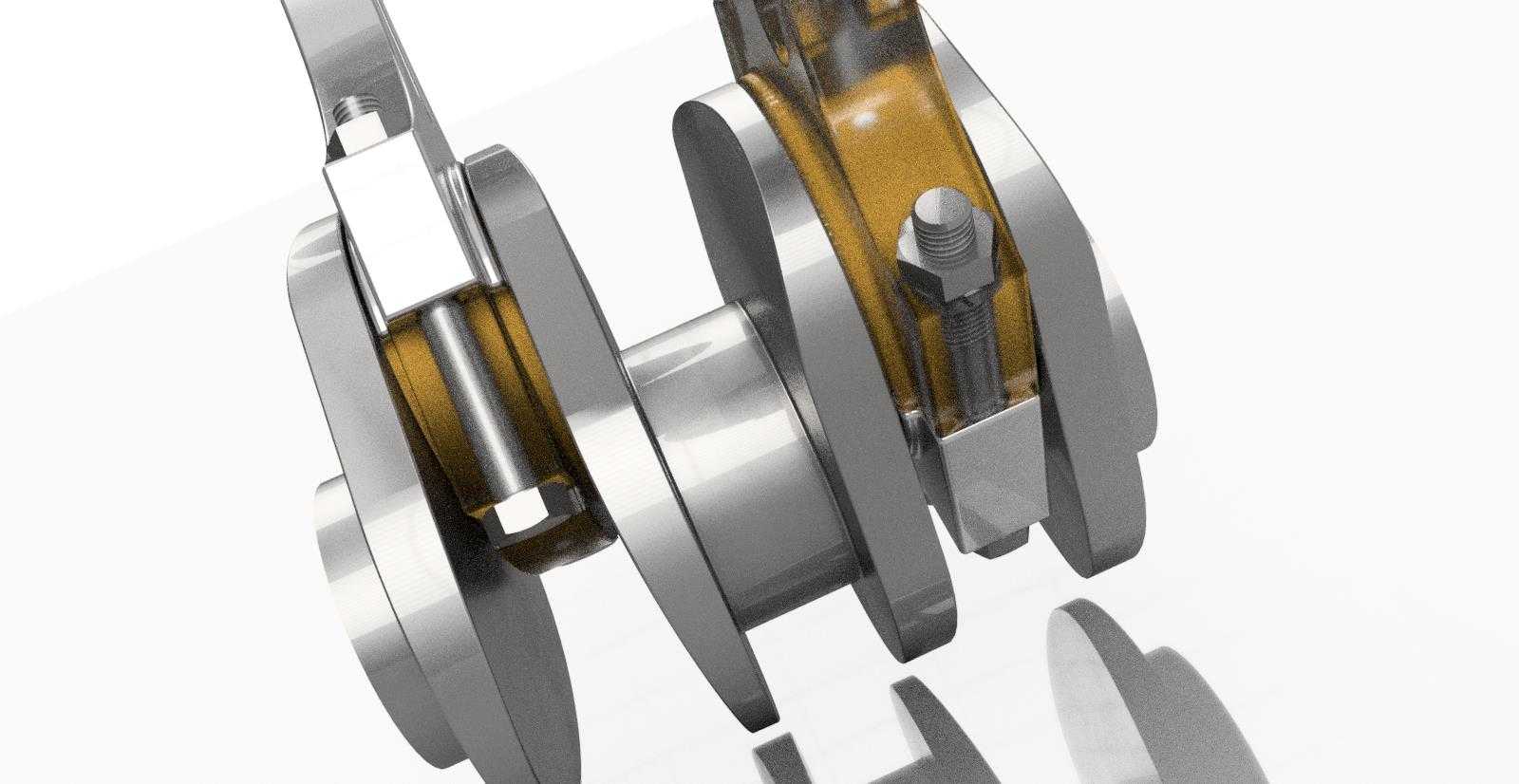

　　轴颈轴承的定位唇需要与缸体、连杆大端的定位槽精准对齐，轴承合金层的厚度根据不同承载位置做差异化设计，靠近曲轴输出端的轴颈由于承受扭矩传递的附加载荷，轴承合金层的疲劳强度要求更高，油槽的开设位置需要避开主承载区，避免破坏油膜的连续承压能力。整套组件的运动仿真需要覆盖从怠速到额定转速的全工况区间，验证活塞在气缸内的换向敲击力、连杆在摆动过程中的应力分布、轴承比压是否在材料允许范围内，同时要校核活塞在上止点、下止点以及最大侧推力位置时，所有运动部件与周边缸体、曲轴平衡块、冷却喷嘴的间隙是否满足热膨胀后的安全要求，避免热机状态下出现运动干涉。

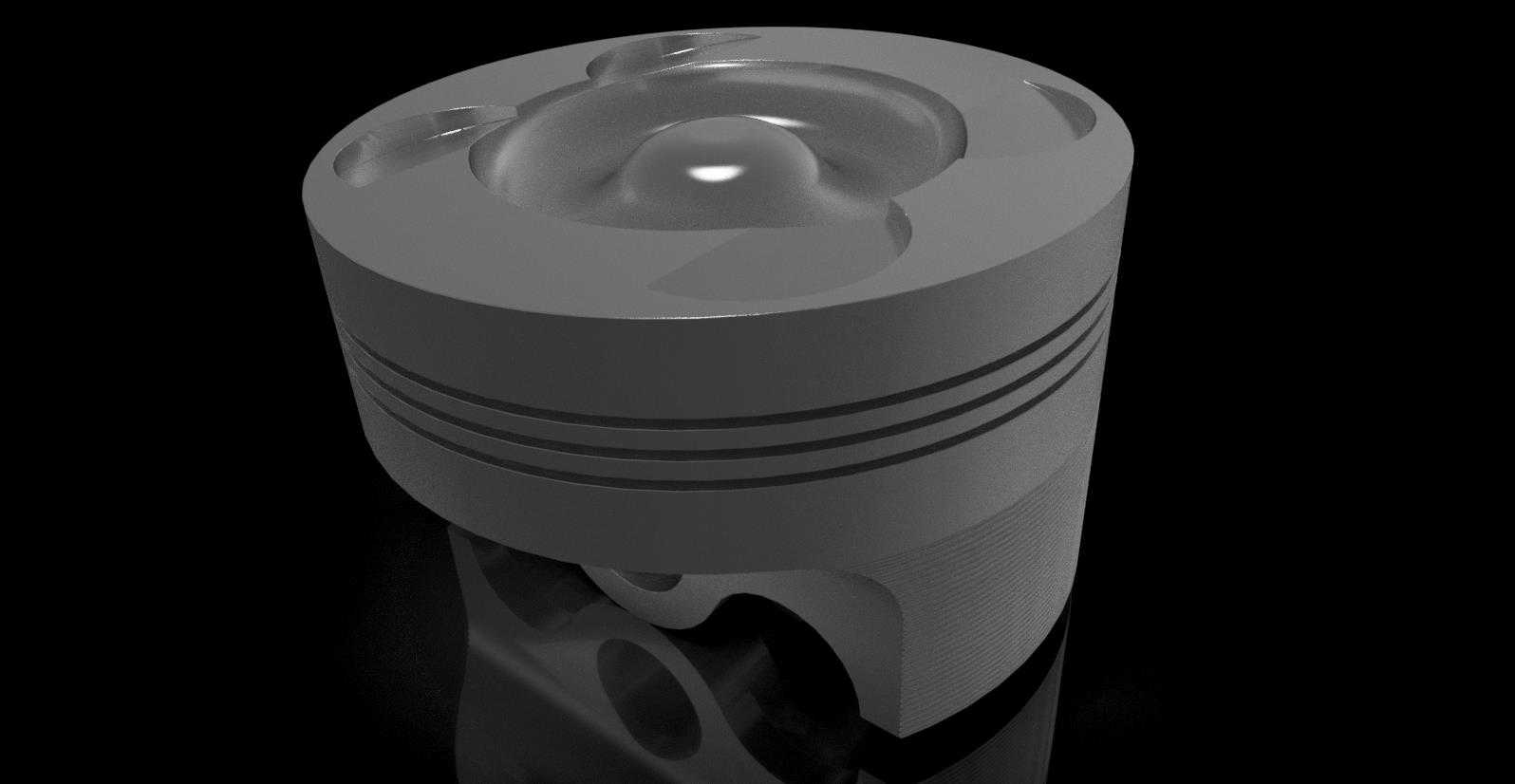

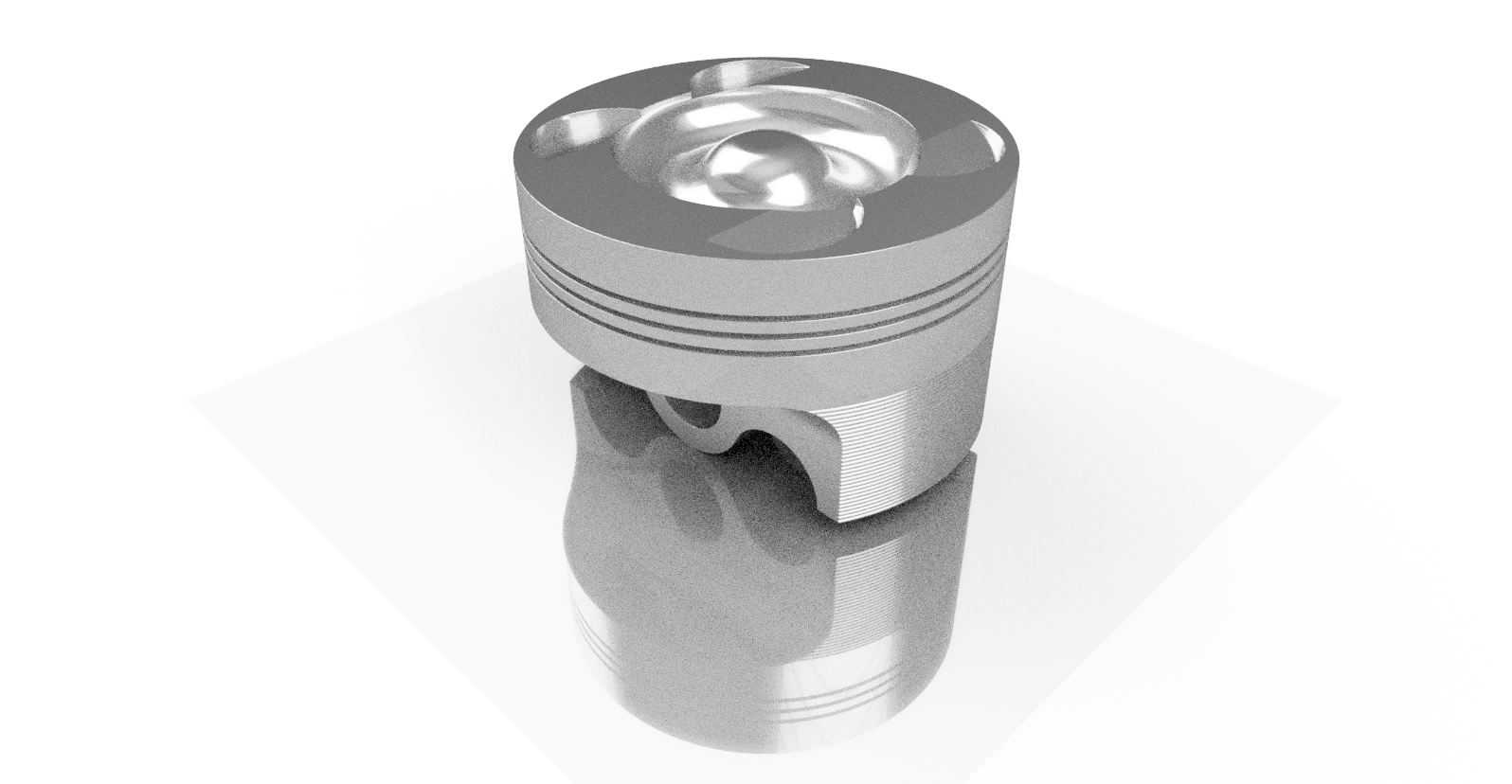

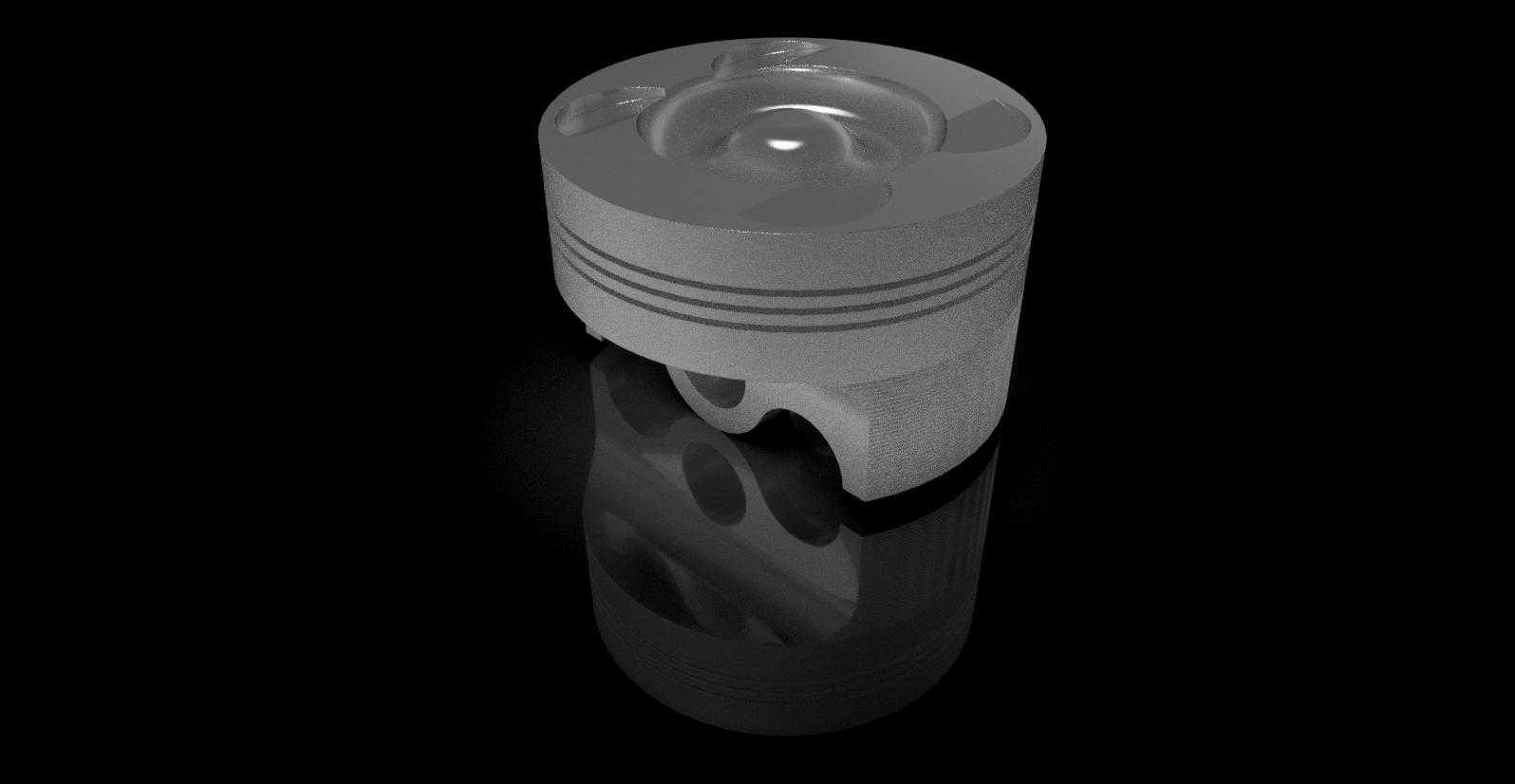

　　在实际装配场景中，连杆螺栓的预紧力需要按照转角法严格控制，既要保证大端结合面在交变载荷下不出现分离，也要避免预紧力过大造成螺栓屈服或者连杆大端孔失圆；活塞的安装方向需要匹配燃烧室的涡流方向，顶部的气门避让坑要与对应气缸的进排气门位置一一对应，一旦装反会直接造成活塞撞气门的严重机损事故。这套组件的结构设计充分考虑了V12机型的动力输出特性，通过多部件的参数匹配，实现了12个气缸交替做功时的扭矩输出平稳性，相比小排量机型，V12结构的动力输出脉动更小，运转时的振动噪声水平更低，能够满足高端动力设备对运行品质的严苛要求。
