多屏工位三显示器悬臂支撑安装结构

　　这套多屏工位支撑结构，主要面向需要同时调取多组作业界面的设计、监控、编程类工位场景，解决单屏显示区域不足、多屏并排摆放占用桌面有效操作空间的痛点，在工业设计工位、安防监控值守台、金融交易工位、居家远程办公桌面都有适配空间。

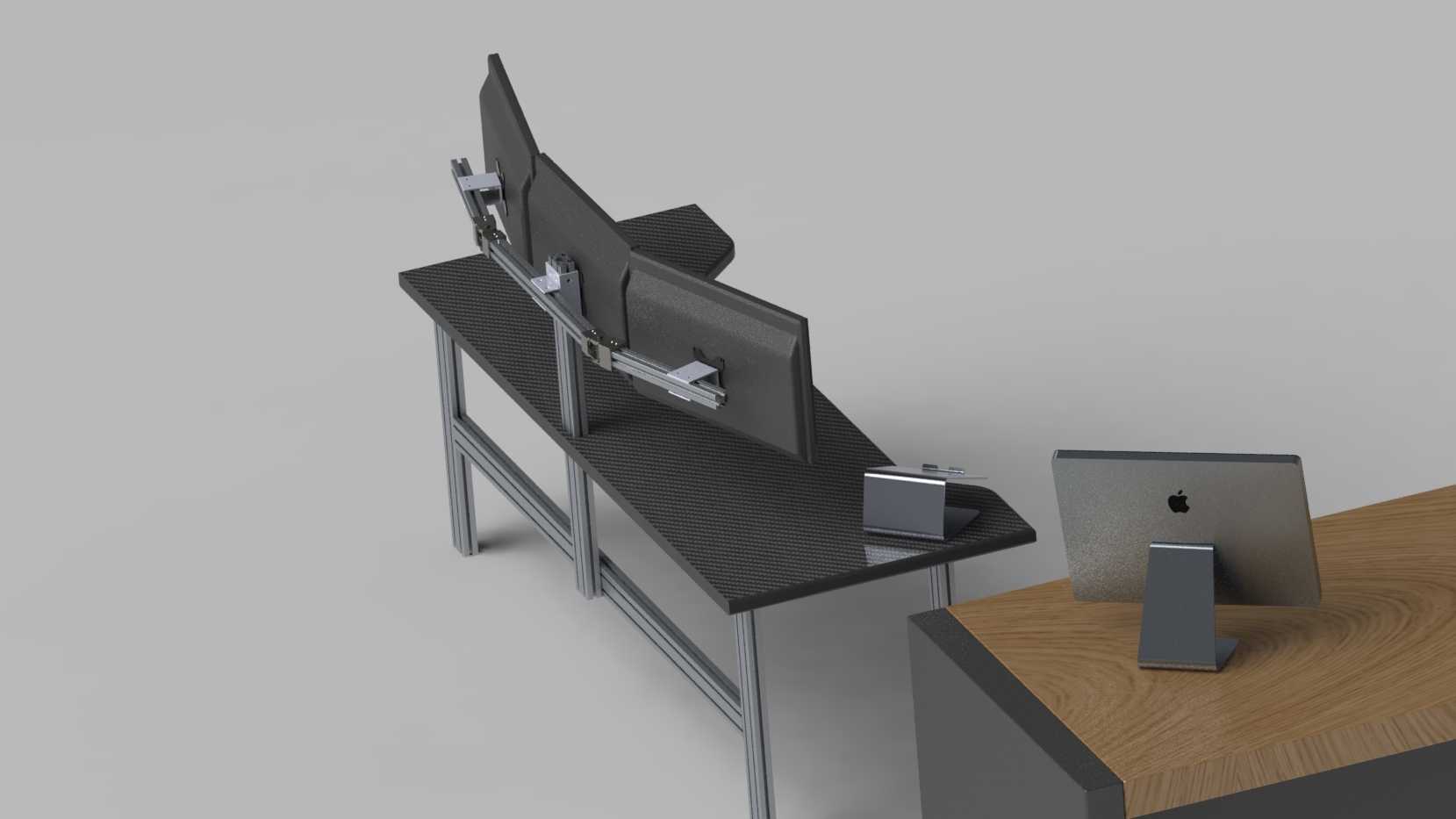

　　从实际使用逻辑出发，整套支架采用悬臂铰接式结构，每一组屏幕挂装位都预留了VESA标准挂装孔位，适配常规尺寸的桌面显示器，挂装位支持俯仰角度±15°调节、水平方向±30°摆转，相邻屏幕之间的间距可以通过悬臂的伸缩段调整，避免屏幕边框重叠造成的显示盲区，使用者可以根据自身坐姿、视线高度调整每块屏幕的位置，让三块屏幕的显示区域刚好落在人眼舒适视域范围内，减少长期伏案盯屏的颈部转动幅度，降低职业性颈椎劳损的概率。

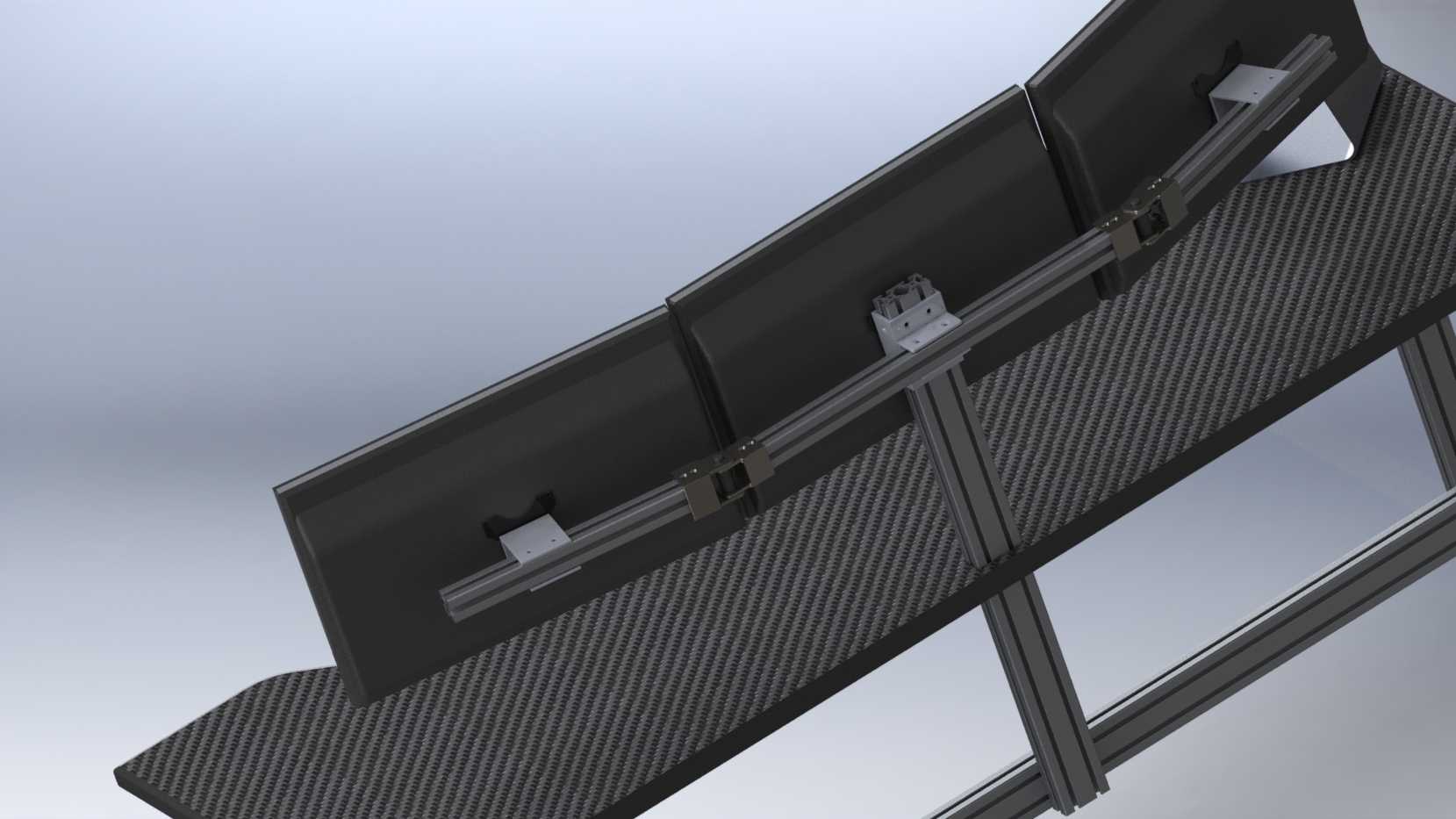

　　结构设计上，支架的主支撑立柱采用挤压成型的铝合金型材作为基材，型材截面做了等壁厚加强筋设计，在保证整体刚性的前提下控制整体自重，避免支架过重造成桌面负载超标；悬臂段采用薄壁矩形管拼接结构，铰接位置采用阻尼转轴配合耐磨衬套，调整角度后可以依靠阻尼力保持位置，不会出现屏幕下垂、自行移位的问题；底座固定端设计了两种安装模式，既可以通过夹持结构固定在常规厚度的桌面边缘，不需要对桌面进行打孔破坏，也可以通过膨胀螺丝固定在定制工作台的台面上，适配不同的安装场景。

　　安装边界方面，整套支架展开后，横向最大覆盖宽度适配三块27英寸以内显示器并排摆放的尺寸，纵向支撑高度可以在400mm到650mm区间内调节，最低安装位置可以让屏幕下沿与桌面齐平，最高位置可以让屏幕中心与坐姿人眼高度平齐；夹持结构适配的桌面厚度范围在15mm到50mm之间，打孔安装的固定孔位间距为100mm*100mm，安装时需要预留桌面后方至少100mm的走线空间，支架的悬臂段预留了隐藏式走线槽，可以将显示器的电源线、信号线收纳在槽体内，避免桌面线材杂乱缠绕。

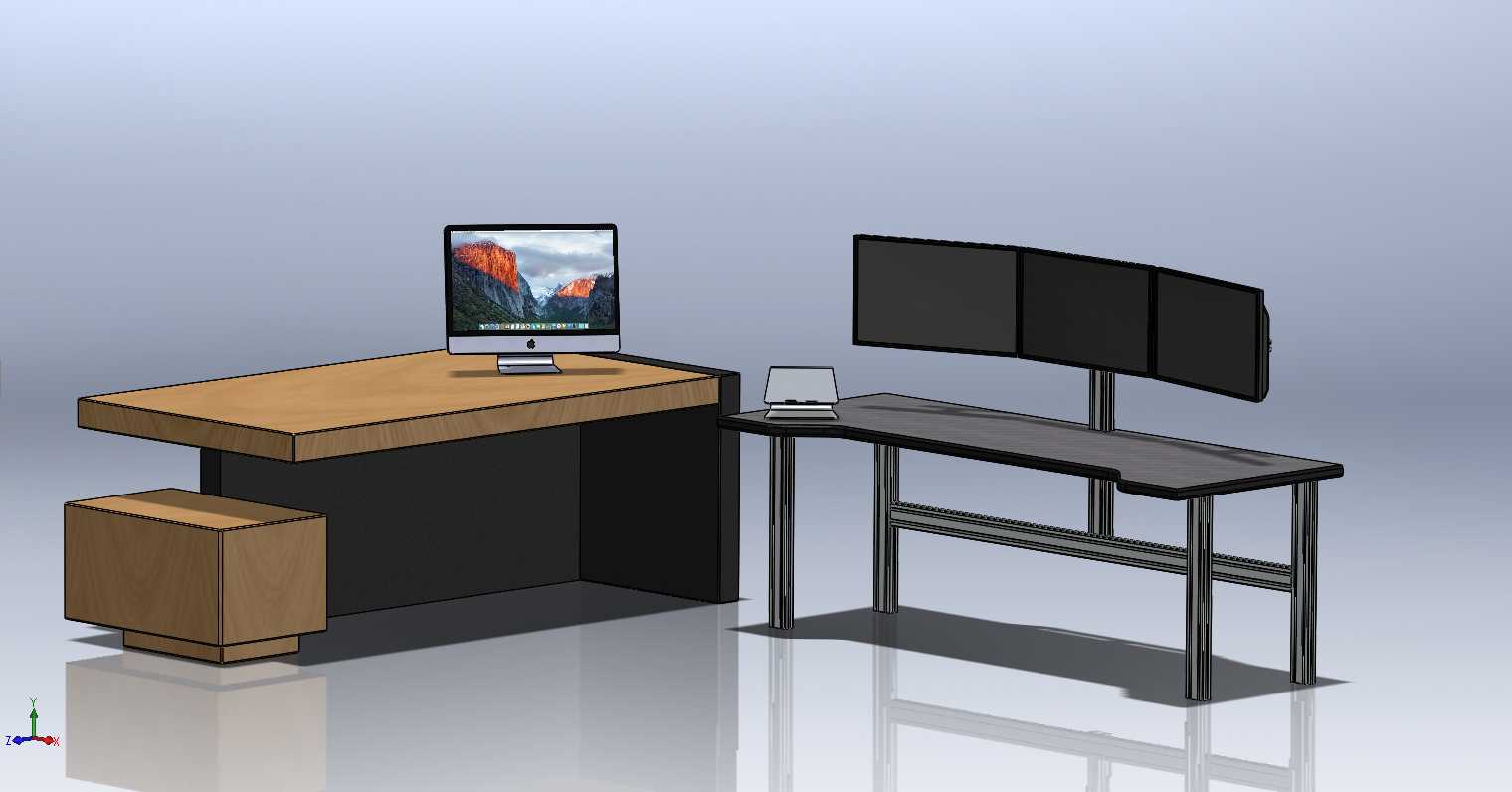

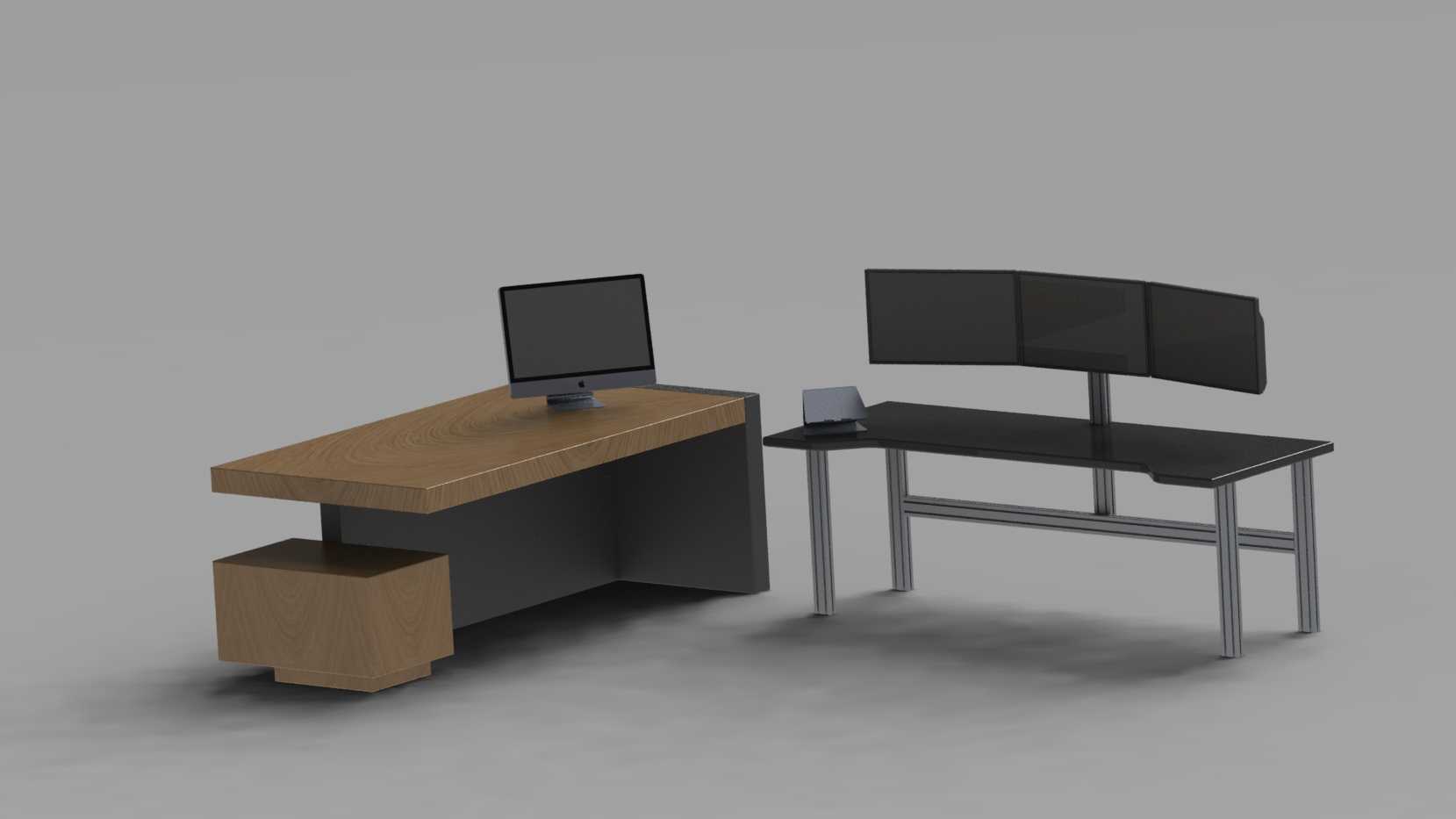

　　配套的工作台台面采用高密度耐磨板材，边缘做了圆弧封边处理，台架采用工业铝型材拼接组装，腿部设置了横向加强拉杆，保证台面放置主机、文件、外设时的整体稳定性，台面下方预留了主机挂装位，可以将台式主机悬挂在台面下方，进一步释放桌面的有效使用空间；台架的高度支持微调，可以适配不同身高使用者的操作需求，脚端设置了防滑减震脚垫，避免支架滑动同时减少设备运行震动传递到地面。

　　在实际装配过程中，需要先将主支撑立柱固定在台面的预设位置，确认立柱垂直度偏差不超过1°，再依次组装各段悬臂，每段铰接位置的阻尼螺丝需要根据挂装屏幕的实际重量调整预紧力，保证屏幕调整到任意角度都能稳定悬停；屏幕挂装完成后需要逐一调整每块屏幕的角度与间距，让三块屏幕的显示平面处于同一弧面，匹配人眼的视觉聚焦范围，最后将所有线材通过走线槽整理固定，避免线材外露勾挂物品。

　　这套结构没有冗余的装饰性设计，所有结构件都服务于功能需求，挤压铝型材的表面做了阳极氧化处理，耐磨抗腐蚀，长期使用不会出现掉漆、锈蚀的问题，铰接位置的衬套采用自润滑材质，长期频繁调整角度也不会出现卡顿、异响的问题，整体结构的负载冗余按照单块屏幕最大承重10kg设计，完全覆盖常规桌面显示器的重量范围，不会出现过载变形的风险。
