NEMA17规格42mm混合式步进电机结构

　　在桌面级3D打印机的运动轴驱动、小型自动化流水线的点位送料机构、桌面数控雕刻机的进给单元、实验室小型液体分装设备的柱塞驱动这类对成本控制严格、定位精度要求适中、安装空间紧凑的场景里，NEMA17规格的42mm步进电机是应用覆盖率极高的执行元件。这类电机的安装法兰遵循统一的行业尺寸规范，法兰边长为42mm，四个安装孔呈正方形分布，孔位中心距为31mm，适配M3规格的安装螺丝，输出轴直径统一为5mm，轴端通常加工有D型切面，方便配套同步轮、联轴器时传递扭矩不打滑，轴伸长度根据不同力矩版本略有差异，常规版本轴伸长度在20-24mm区间，能兼容市面上绝大多数标准传动配件，无需额外定制转接件就能完成装配。从结构设计来看，

　　这款混合式步进电机采用方形端盖搭配叠压硅钢片定子的结构，定子绕组集中绕制在定子齿上，转子采用永磁体与软磁材料结合的结构，相比反应式步进电机，运行时的步距角更均匀，低速运行时的振动更小，静力矩输出更稳定，常规两相版本的步距角为1.8度，整步状态下每转可输出200个定位步点，配合细分驱动器使用时，可将每转细分至数千步，完全满足小型设备的开环定位需求，不需要额外加装编码器就能实现可靠的点位控制，大幅降低整套运动系统的硬件成本。电机本体的外壳采用黑色阻燃工程塑料包裹定子铁芯，前后端盖采用镀锌钢板冲压成型，端盖上预留的安装沉孔可以保证螺丝锁紧后端面不突出，不会干涉安装面的贴合度，输出轴端的轴承采用深沟球轴承，能承受一定的径向负载，

　　适配同步带传动、丝杠直连等常见的传动连接方式，电机尾部的出线端采用密封结构，可阻挡日常工况下的粉尘进入电机内部，延长绕组的使用寿命。在实际选型装配时，需要注意这类电机的本体长度和额定静力矩直接相关，常规40mm机身长度的版本静力矩约为0.4N·m，48mm机身长度的版本静力矩可达到0.6N·m，设计安装结构时需要预留足够的轴向空间，同时要注意电机出线方向的走线空间，避免线缆被运动部件剐蹭。这类电机的安装基准面为前端盖的法兰端面，设计安装座时需要保证安装面的平面度公差在0.1mm以内，避免电机装配后出现输出轴偏斜，导致联轴器磨损加快、传动噪音增大的问题。在传动匹配上，如果是搭配滚珠丝杠使用，优先选用铝合金材质的梅花联轴器，

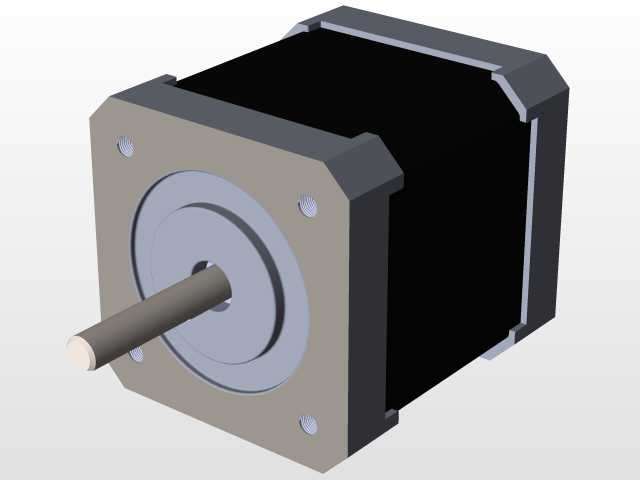

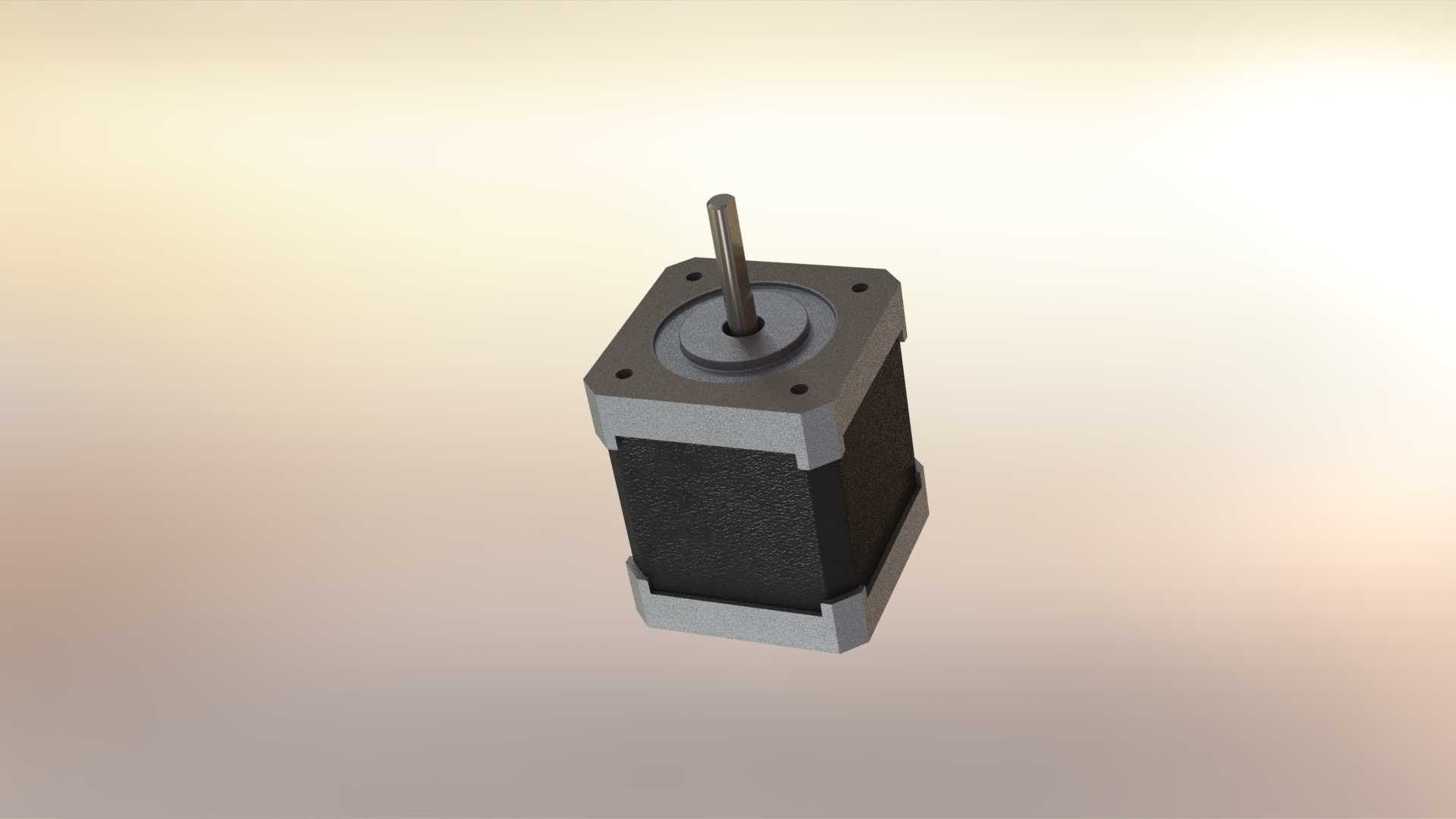

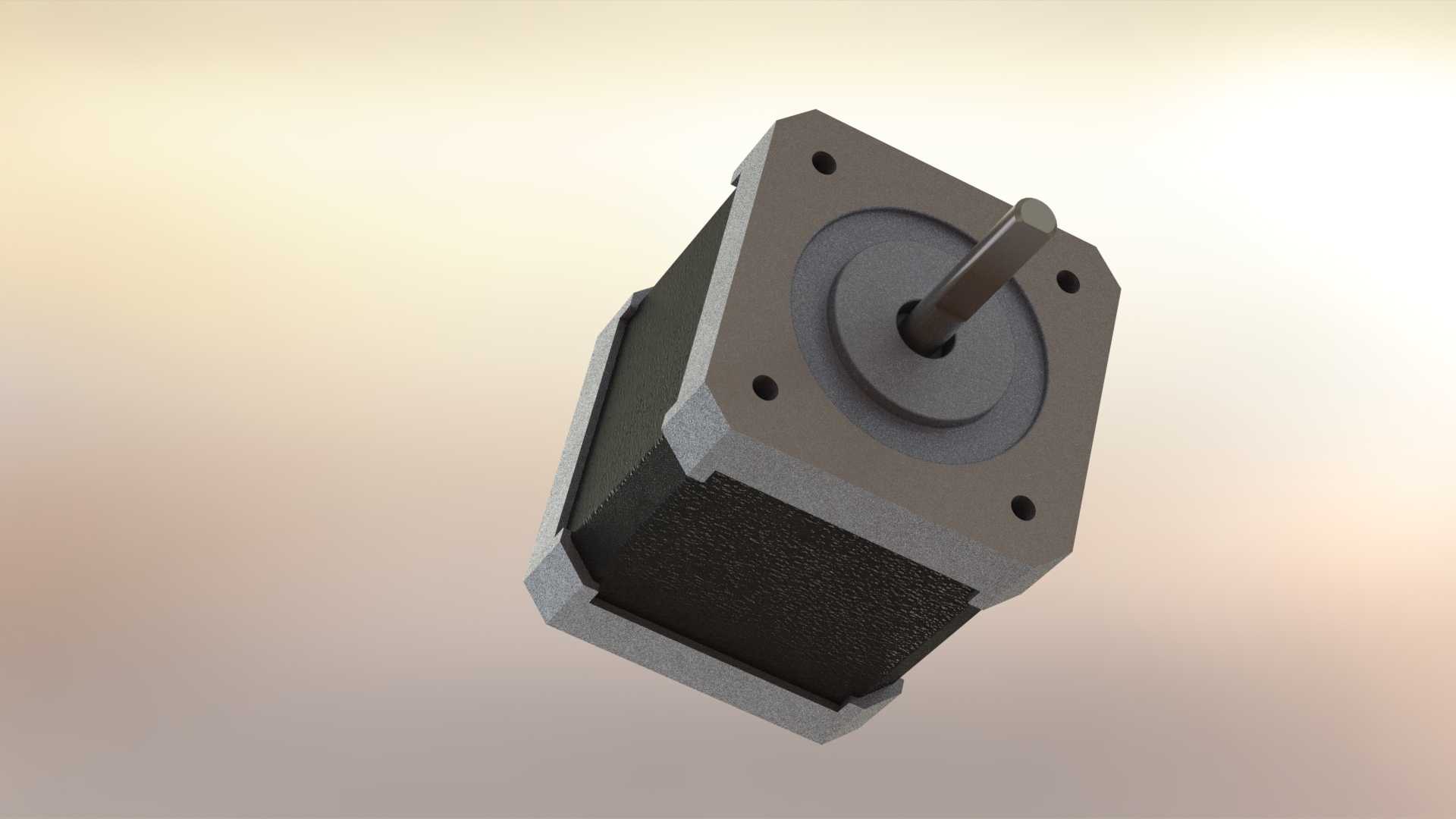

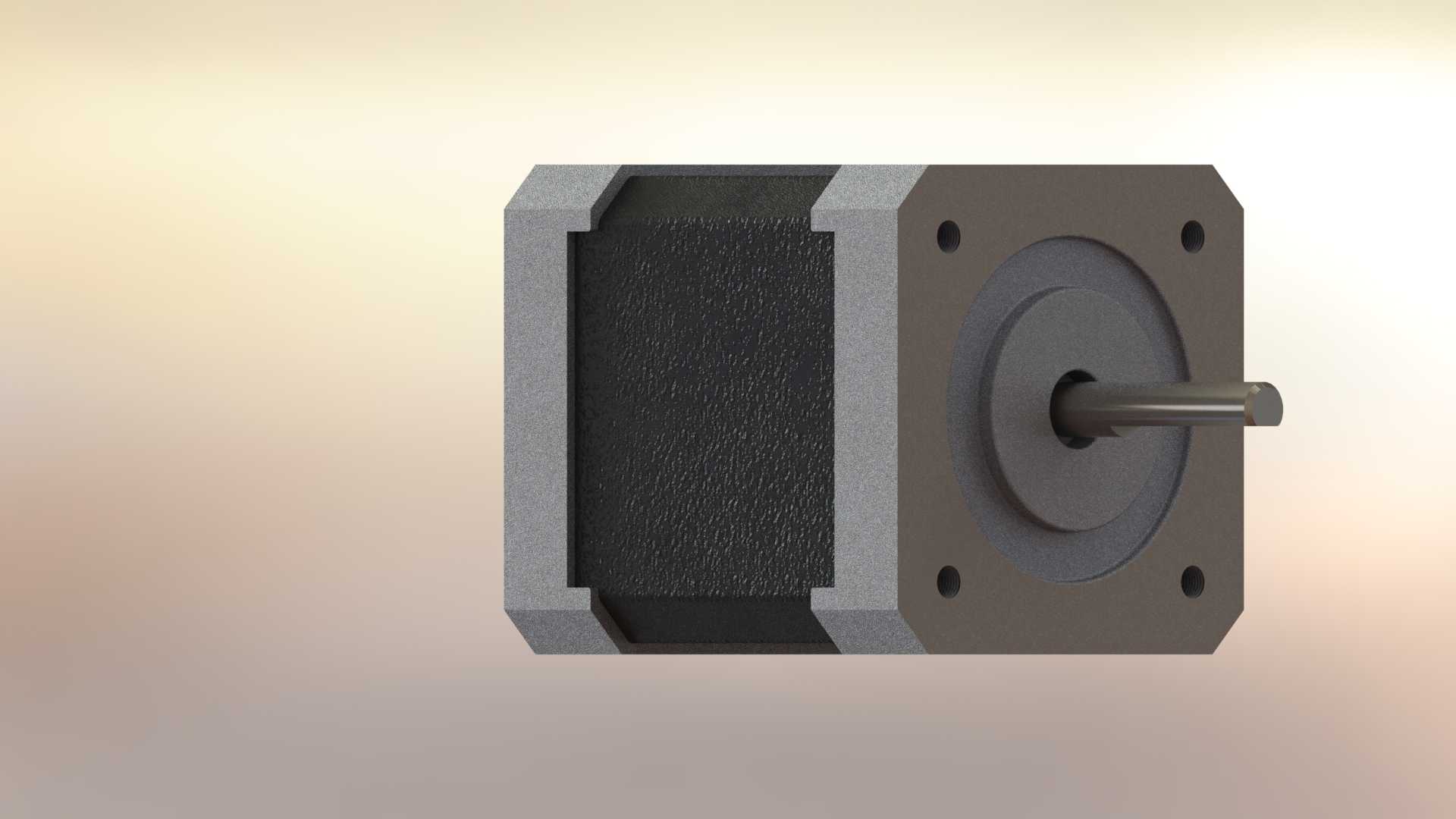

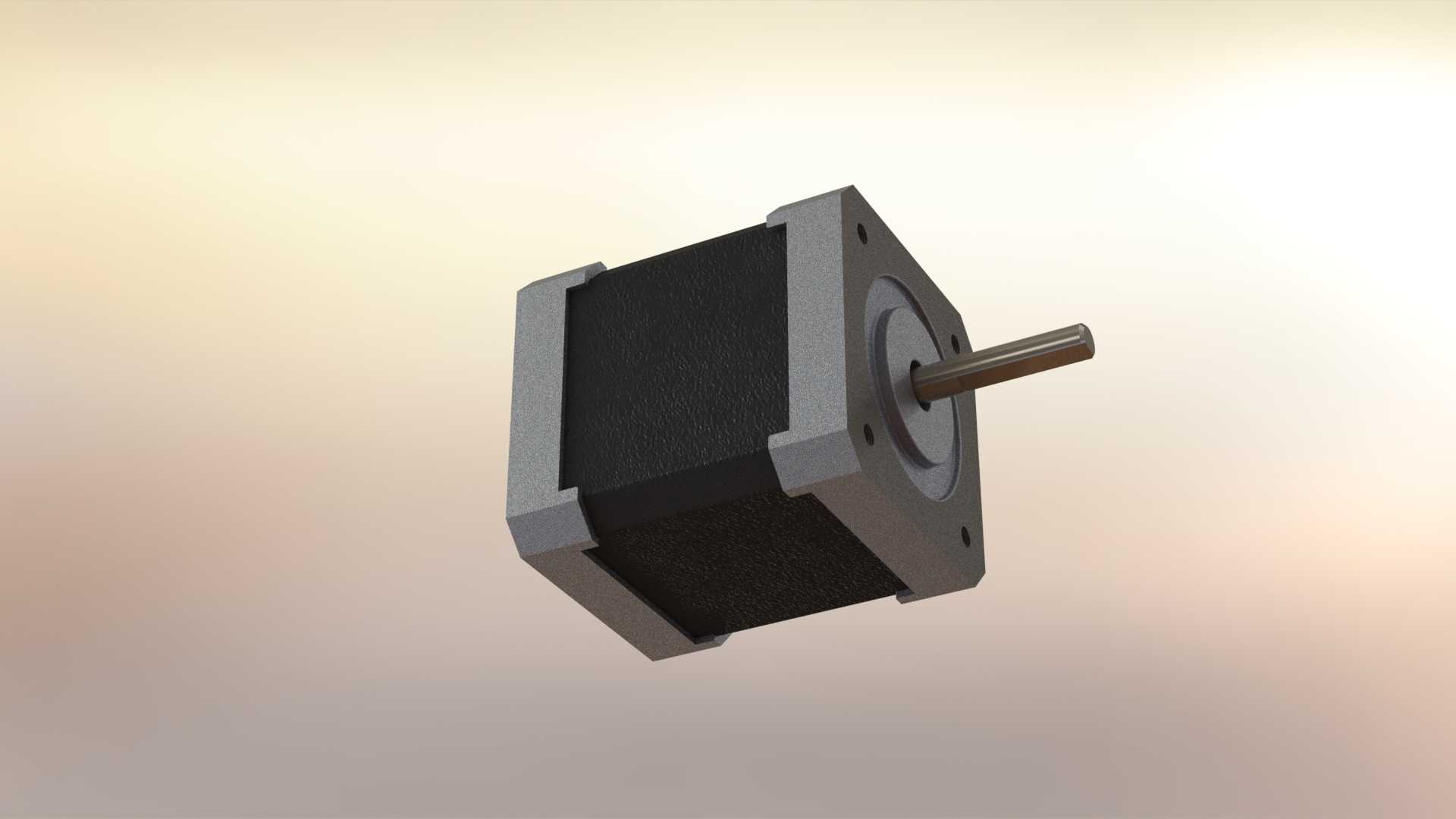

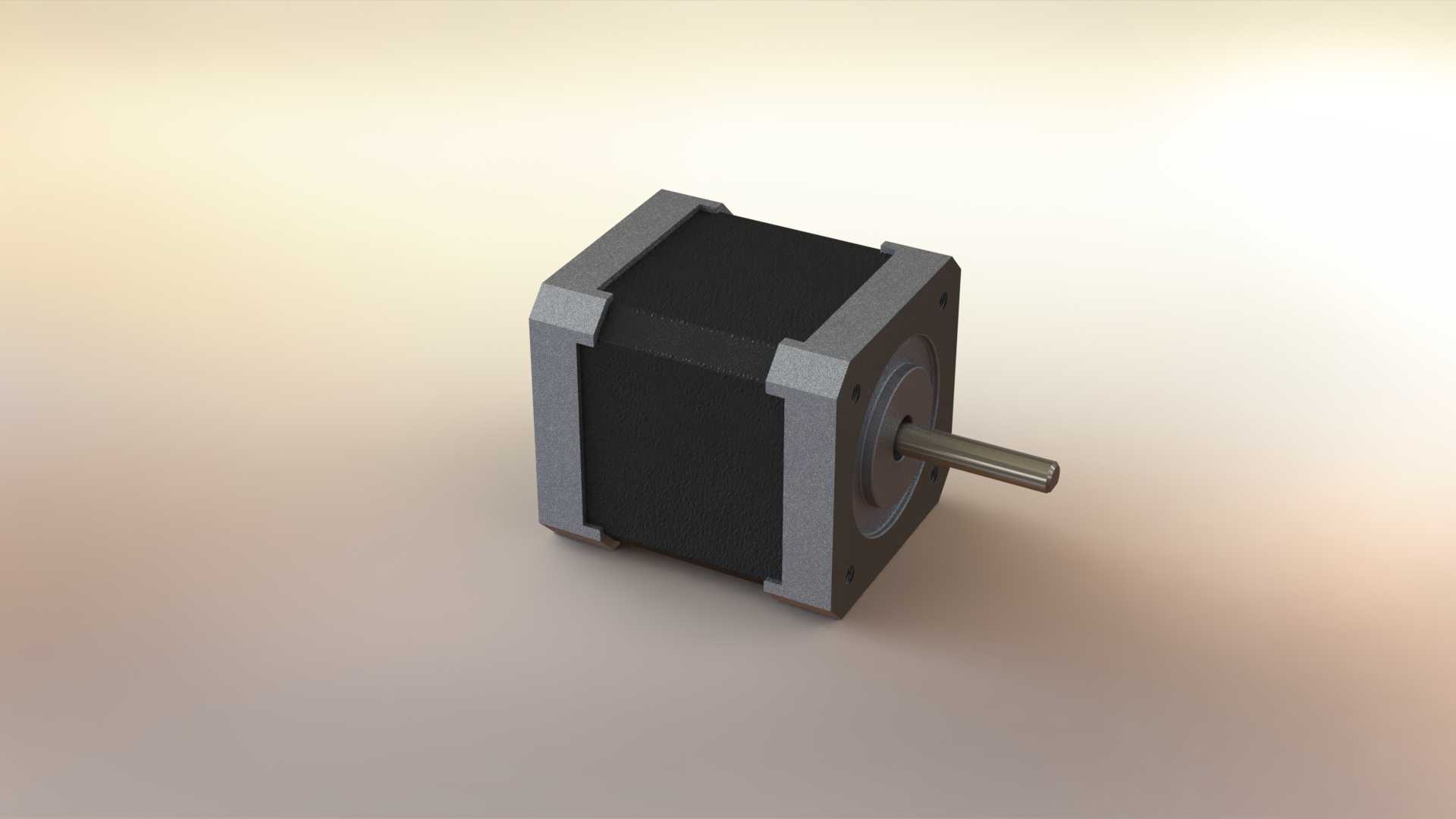

　　可补偿少量的轴系不同心误差；如果是搭配同步带传动，要注意同步轮的内孔D型切面方向和电机轴的D切面对齐，锁紧顶丝时要在轴的D切面位置锁紧，避免运行过程中同步轮打滑丢步。从三维建模的角度来看，这款模型完整还原了电机的所有安装边界尺寸，包括法兰外形、安装孔位、输出轴尺寸、机身外形轮廓、出线端位置，在做设备整体装配设计时，可以直接调用该模型进行干涉检查，提前验证安装空间是否充足，传动部件的匹配是否合理，不需要反复测绘实物尺寸，能大幅缩短结构设计阶段的周期。建模过程中对端盖的倒角、安装孔的沉头深度、轴端的D型切面这些细节都做了准确还原，和实物的装配尺寸完全匹配，不会出现设计完成后实物装不上的问题。在实际的设备调试过程中，这类电机的安装高度要和传动部件的中心高严格对齐，比如搭配同步带传动时，电机轴上的同步轮和从动轮的端面要处于同一平面，避免同步带跑偏磨损；搭配丝杠直连时，要保证电机轴和丝杠的同轴度公差在0.05mm以内，减少高速运行时的振动和噪音。另外，这类电机的运行温升通常在环境温度基础上升高40K以内，设计安装结构时不要将电机紧贴在不耐温的塑料部件旁边，避免长期运行时的热量传导导致塑料件变形失效。对于需要频繁正反转的应用场景，选型时要预留30%以上的力矩余量，避免电机高速运行时因力矩不足出现丢步，影响设备的运行精度。
