多功能翻转式便携充电储能坞结构设计

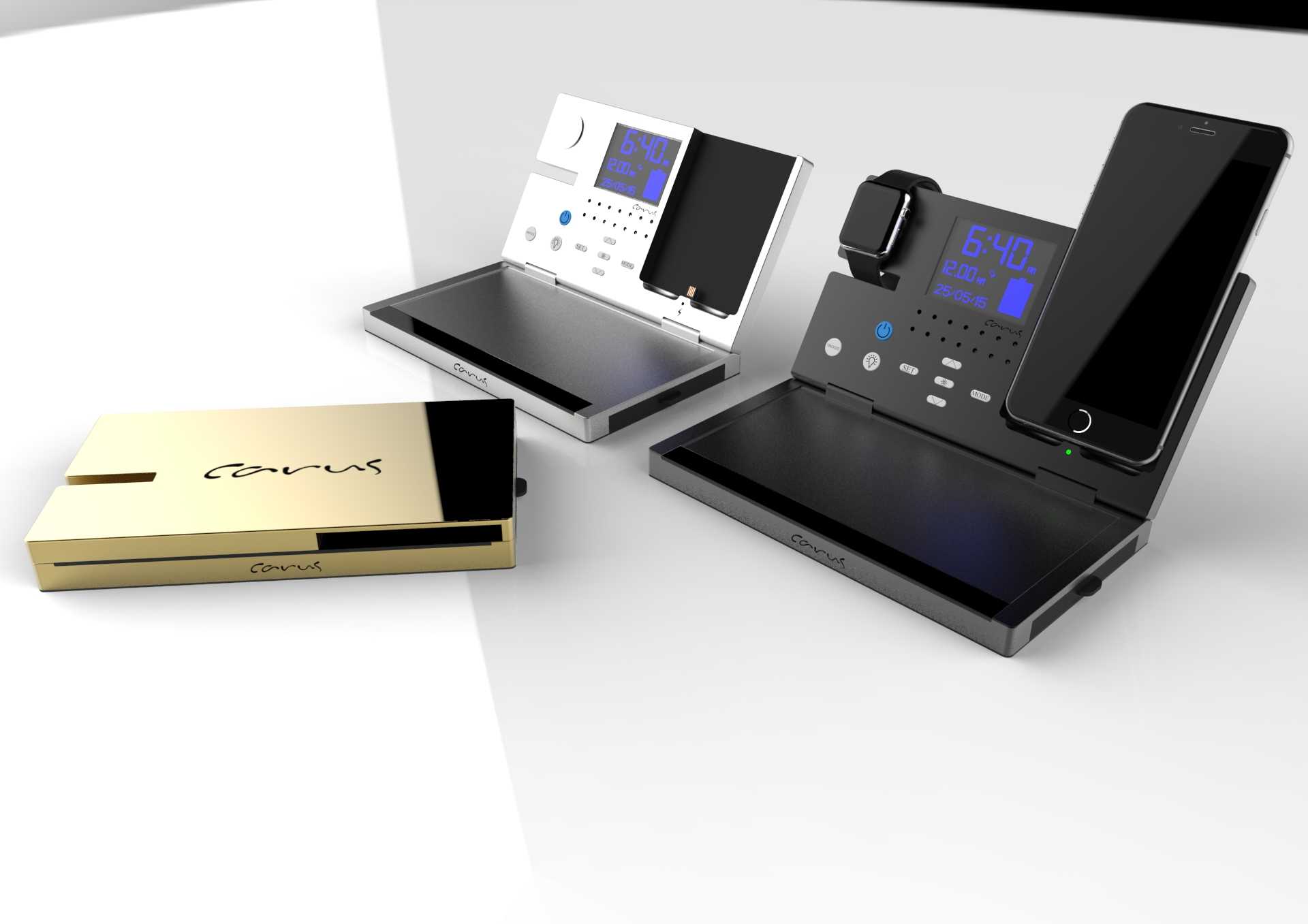

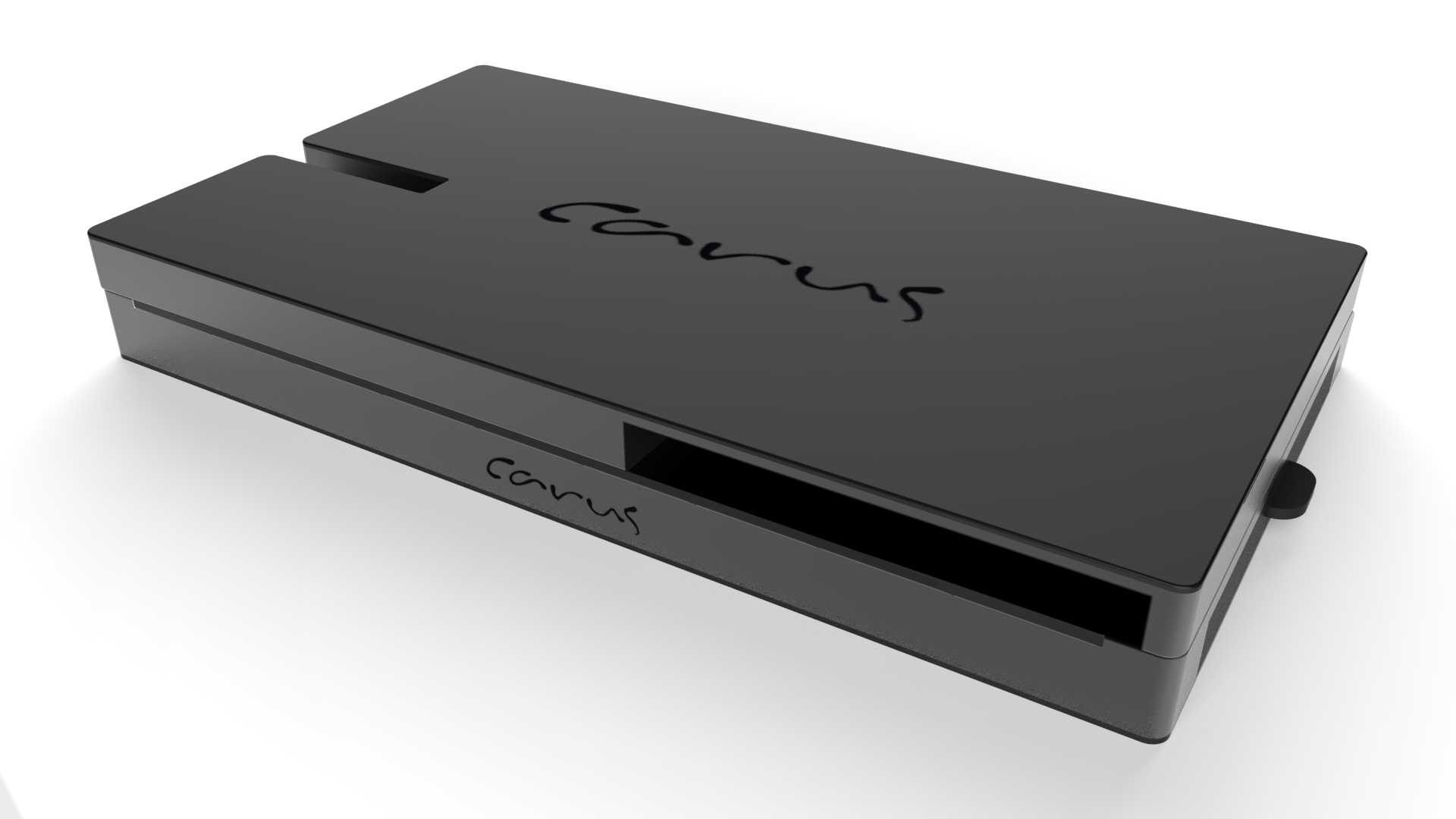

　　这款翻转结构的多功能充电储能坞，核心定位是覆盖桌面日常使用与户外离线场景的数码供电配套部件，在结构设计上优先平衡了便携收纳属性与功能拓展性，从制造端的工艺可行性出发做了全链路的结构优化，没有冗余的异形曲面与非必要装配件，所有外露棱边都做了R0.8的倒角处理，既避免注塑成型后的飞边毛刺问题，也能降低日常使用中的磕碰划伤风险。整机采用上下分体的翻转式机身架构，闭合状态下为规整的长方体形态，长宽高尺寸控制在常规口袋可容纳的边界内，收纳时不会占用多余背包空间，翻转铰接部位采用隐藏式阻尼转轴，开合角度可在0到120度区间内任意悬停，转轴的阻尼力矩经过反复调校，既不会因为自重出现意外闭合，也不会出现开合卡顿、需要施加过大外力的问题，

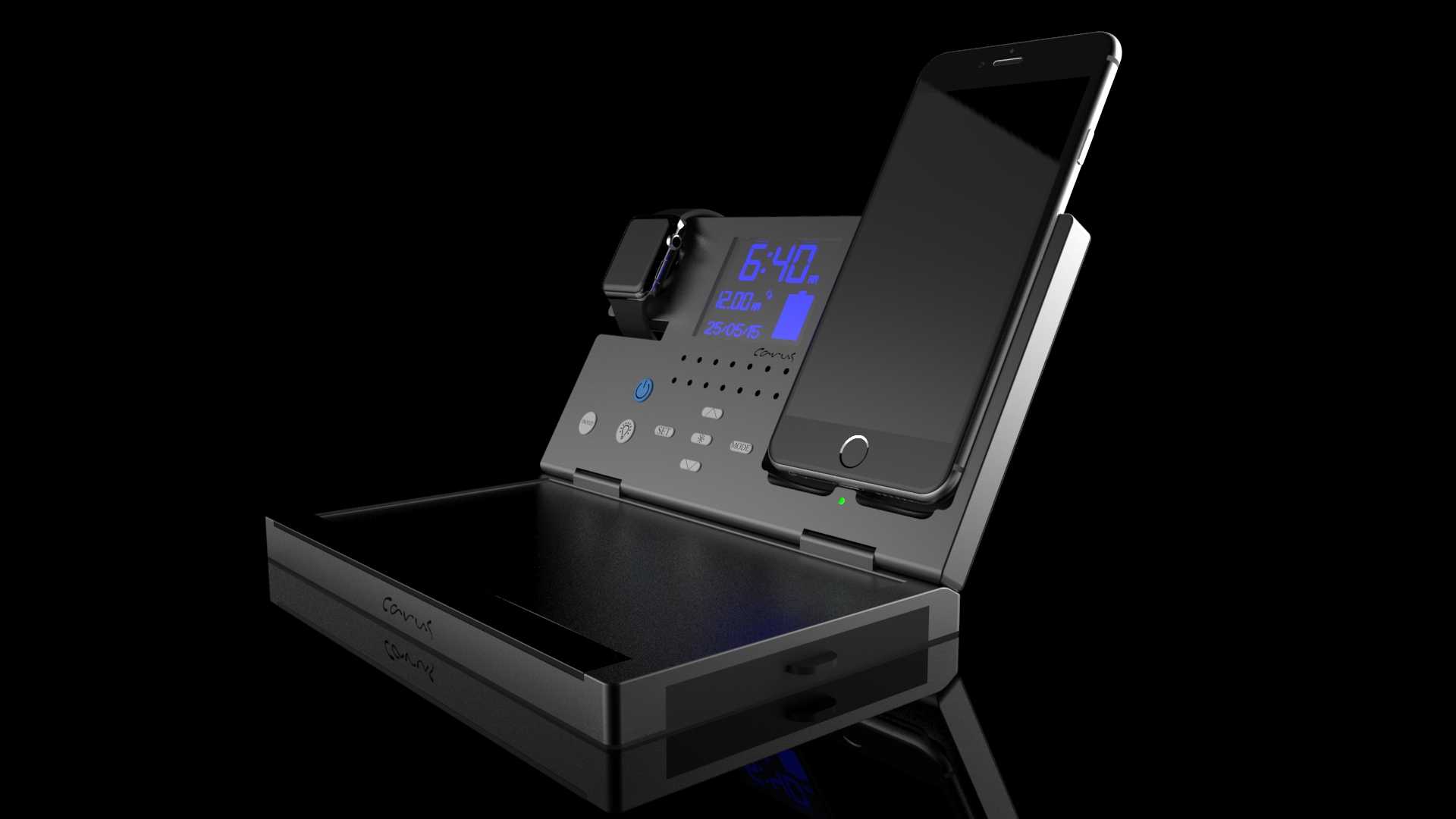

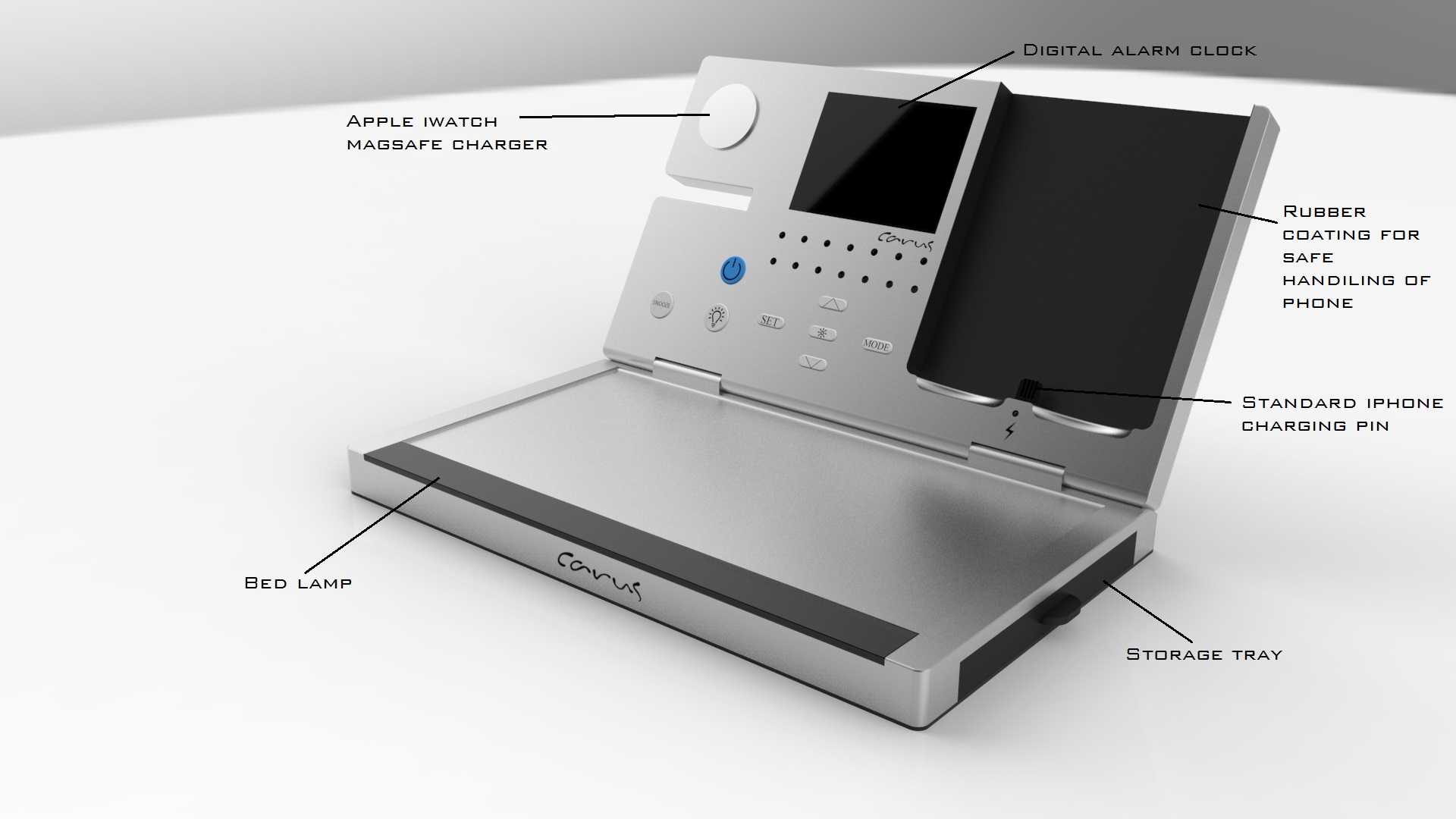

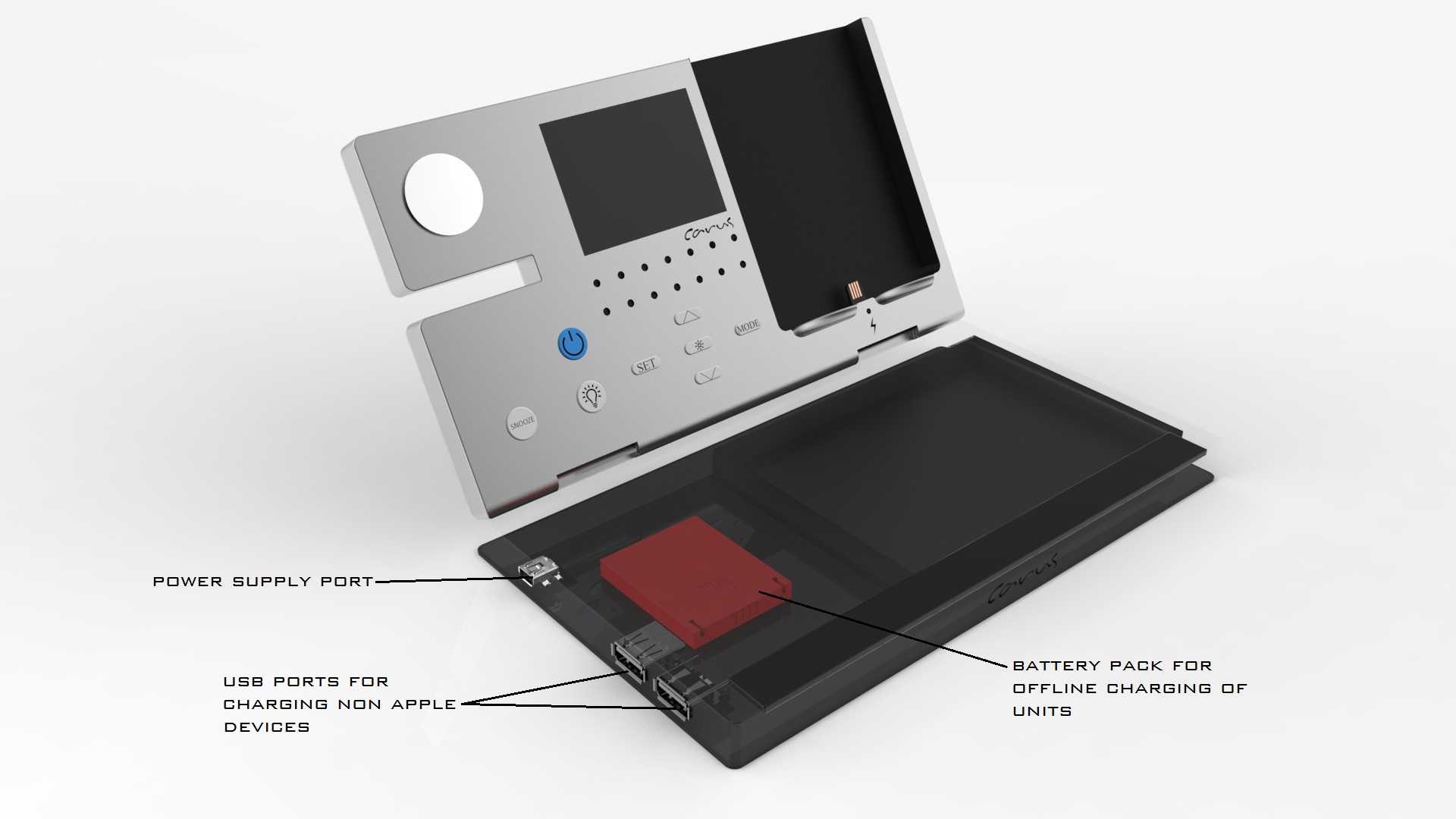

　　转轴位置的配合间隙控制在0.1mm以内，长期使用也不会出现松旷异响的问题。机身顶部的平整平面在翻转打开后可作为临时置物台，放置耳机、U盘等小型常用数码配件，充分利用垂直方向的闲置空间，避免桌面零散物件杂乱堆放。底座侧面预留的内凹式托盘结构，深度为8mm，可稳妥放置存储卡、短款充电线、无线接收器等小型附件，托盘边缘做了1mm高的挡边，即使设备受到轻微碰撞，内部放置的小物件也不会滑落脱出。机身内置的锂离子储能模块，可在无外接市电的户外露营、外勤作业场景下作为移动电源使用，为手机、智能手表等随身数码设备提供续航支持，机身上集成的数字闹钟与小功率夜灯模块，进一步拓展了设备的使用场景，放在卧室床头时可替代传统闹钟与小夜灯，

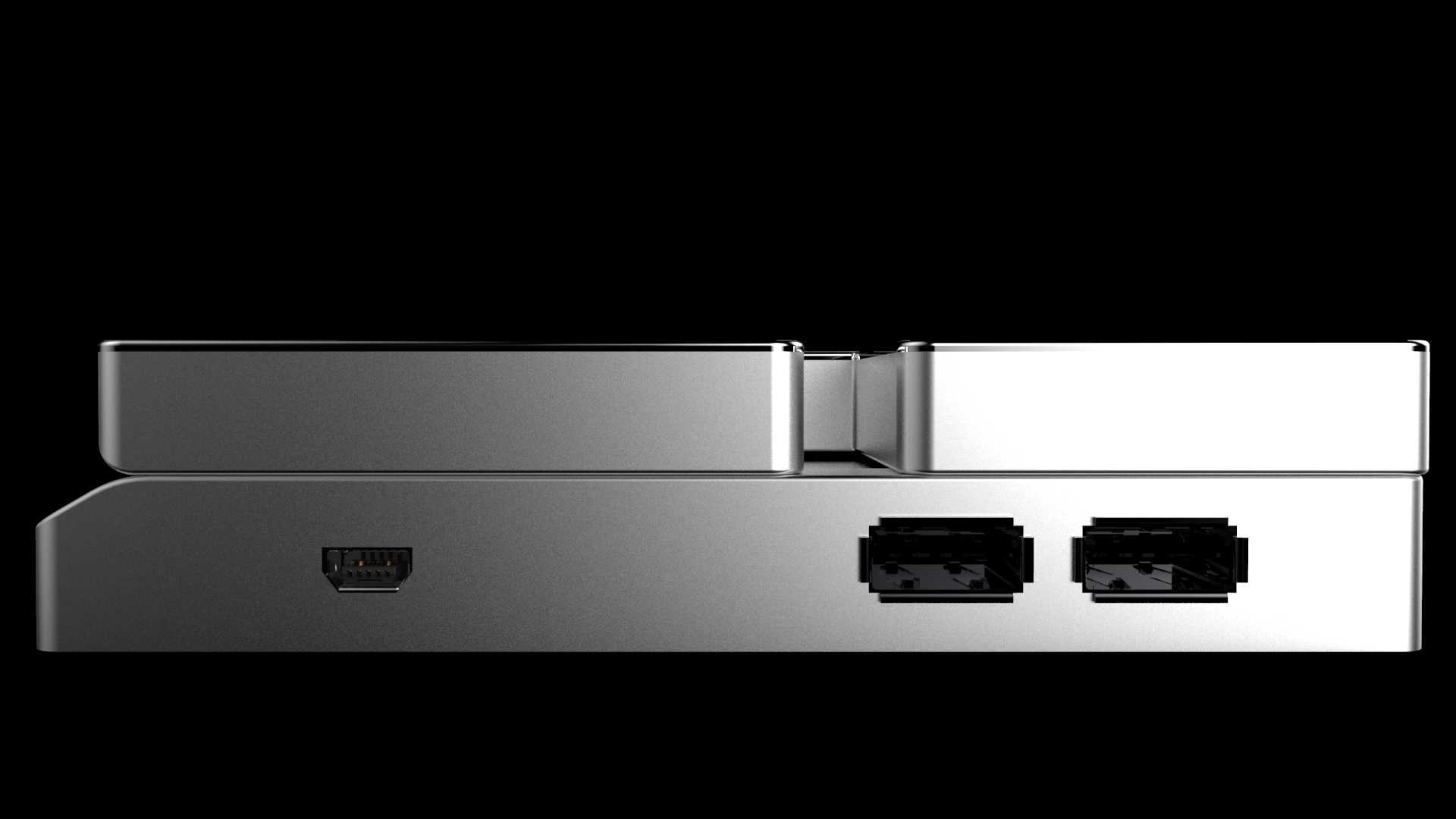

　　无需额外配置多台设备占用桌面空间。机身侧面配置的2个USB输出端口，可同时为两台辅助数码设备供电，端口位置做了内凹1.5mm的沉台设计，插拔充电线时不会因为外力磕碰导致端口焊盘脱落，提升接口的结构耐用性。针对无线充电需求，翻转结构的上盖内侧预留了magsafe磁吸充电模块的安装位，磁吸组件的安装公差控制在0.05mm以内，可精准对齐手机与智能手表的无线充电线圈位置，不会出现充电对位偏移、充电效率下降的问题。整机的外壳采用阻燃ABS材质注塑成型，壁厚均匀控制在2mm，所有筋位的厚度不超过壁厚的60%，从根源上避免注塑成型过程中出现缩痕、翘曲等工艺缺陷，外壳的拼接缝位置采用错位止口结构，配合间隙控制在0.05mm，

　　既可以提升整机的结构强度，也能避免日常使用中灰尘、泼溅的液体从拼接缝隙进入设备内部。设备底部设置了4个直径10mm的硅胶防滑垫，防滑垫高出机身底面0.5mm，放置在光滑桌面时可提供足够的摩擦力，不会因为插拔充电线的外力导致设备移位，防滑垫采用背胶粘贴的固定方式，装配工艺简单，后期更换维护也十分便捷。在结构验证阶段，针对翻转转轴做了10000次开合寿命测试，测试后转轴的阻尼衰减率不超过10%，不会出现松垮、定位失效的问题；USB接口做了5000次插拔寿命测试，接口的接触电阻仍保持在合格范围内；整机的跌落测试按照1米高度自由跌落的标准验证，六个面跌落后外壳无开裂、内部元器件无松脱，功能可正常使用，完全满足日常使用的可靠性要求。
