U型万向联轴器花键轴结构三维设计

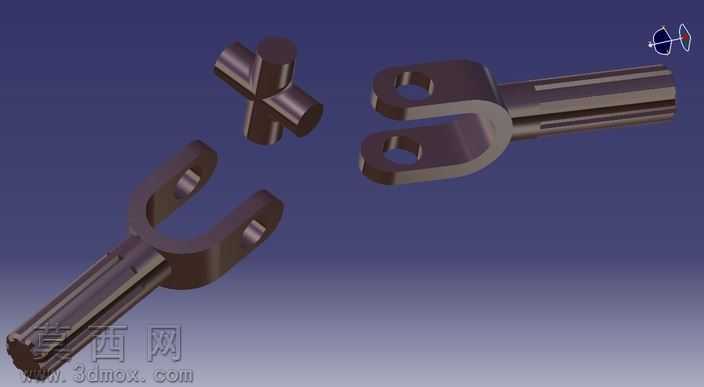

本作品为U型万向联轴器的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分单个零件完成特征构建，再通过装配约束完成整体拼接。首先针对两端的花键轴进行建模，通过拉伸、切除扫描特征构建出外花键的齿形结构，齿形参数符合通用传动花键的标准规范，轴身部分做了等径圆柱结构设计，轴端预留了装配定位的基准面，保证后续装配时的同轴度精度。中间的U型连接叉部分，采用对称结构设计，通过拉伸凸台构建叉体的主体轮廓，再通过切除特征加工出销轴的装配孔位，孔位与叉体的对称面严格重合，避免传动过程中出现偏载卡顿的问题。十字连接销轴部分，采用正交轴结构设计，两个轴段的垂直度公差在建模时通过基准面约束严格控制，保证两个U型叉可以绕正交轴灵活转动，实现变角度动力传递的功能。渲染阶段采用金属材质赋予整体模型，模拟合金钢零件的哑光金属质感，调整环境光与反射参数，让零件的棱边、装配缝隙都能清晰呈现，背景采用渐变深蓝色调，突出金属零件的轮廓结构，同时添加柔和的阴影效果，增强模型的三维立体感。材质设置上区分了不同配合面的视觉表现，花键齿面、销轴配合面做了稍亮的金属质感处理，非配合的外表面做了哑光质感处理，清晰区分不同功能的结构区域。结构设计上充分考虑了万向联轴器的实际工作特性，两个U型叉通过十字销轴连接后，可以在两轴轴线存在夹角的情况下持续传递扭矩，两端的花键轴结构可以方便地与传动系统的其他部件进行连接，保证动力传递的稳定性。建模过程中对所有装配部位都添加了合理的间隙约束，既保证零件装配后不会出现干涉问题，也符合实际机械加工与装配的公差要求，整体模型结构完整，特征清晰，完整还原了U型万向联轴器的工作原理与结构特点，能够直观展示这类通用传动部件的内部构造与装配关系，可用于机械结构教学、传动方案演示等场景。
