前端装载机动臂作业机构优化分析模型

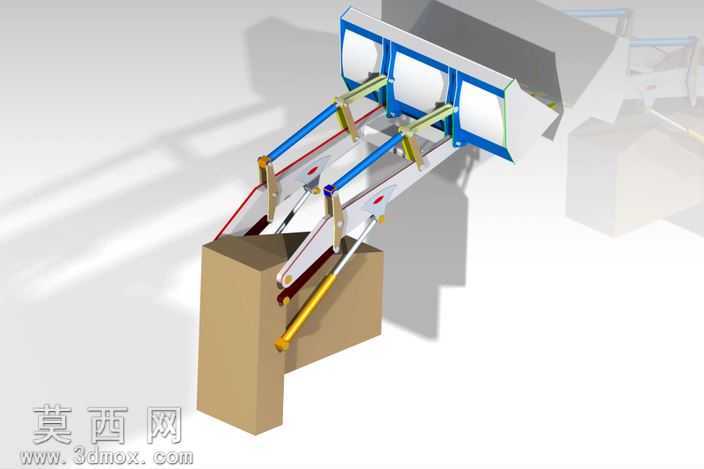

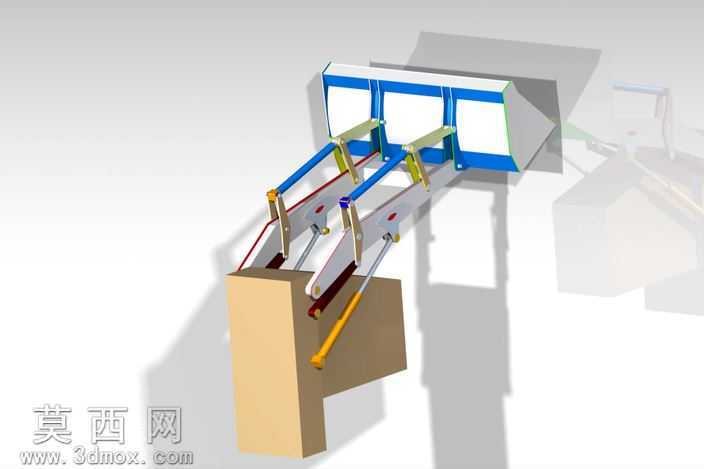

本模型为前端装载机工作装置的动态分析三维建模成果，建模过程围绕装载机铲装作业的实际工况展开，首先对装载机动臂、摇臂、连杆、铲斗以及驱动液压缸等核心部件进行参数化建模，严格按照实际工程机械的尺寸比例构建各零件的三维实体，确保各铰接点的位置精度满足机构运动仿真的要求。在材质设置上，针对不同部件的实际用材赋予对应材质属性：结构件部分采用高强度合金钢材质，调整金属粗糙度、反光度参数还原钢材的哑光金属质感，液压缸活塞杆部分设置镀铬金属的高反光材质属性，液压油缸筒部分添加深色防锈漆面材质，铲斗部分添加耐磨钢板的粗糙磨损质感，铰接销轴部分添加硬质合金的金属质感，通过分层材质设置让模型各部件的视觉区分度清晰，同时符合实际工程机械的材质特征。结构设计层面，完整还原了装载机工作装置的反转六连杆机构结构，精准复刻各铰接副的转动约束关系，对液压缸的伸缩行程、动臂的举升摆角、铲斗的收斗翻转角度都按照实际作业参数进行限位设置，确保机构运动逻辑与真实装载机作业状态完全一致。设计思路围绕前端装载机铲装作业的工作时间优化目标展开，通过三维建模完成机构的虚拟装配后，可开展动态运动仿真分析，模拟装载机从插入料堆、收斗、举升动臂到卸料的完整作业循环，追踪各部件在运动过程中的位移、速度、加速度变化，排查机构运动过程中的干涉风险，同时可通过调整各连杆的长度参数、铰接点位置参数，对比不同参数方案下的作业循环时长，筛选出作业效率最优的结构参数组合，为前端装载机工作装置的结构优化、作业效率提升提供可视化的三维仿真支撑，模型的机构约束完整，可直接导入多体动力学分析模块开展动态仿真计算，无需额外进行结构修复与约束补全。
