可折叠重载弹簧式稳定支撑腿结构

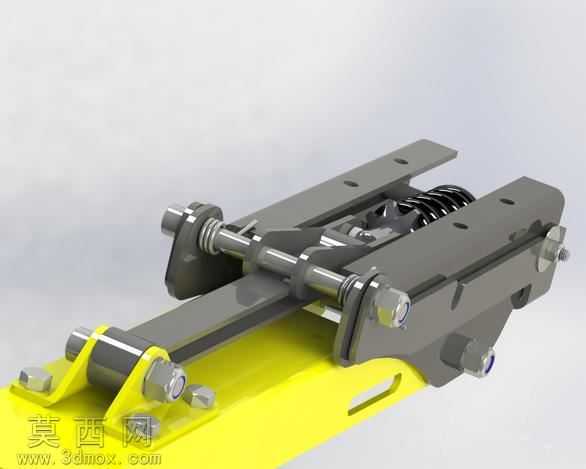

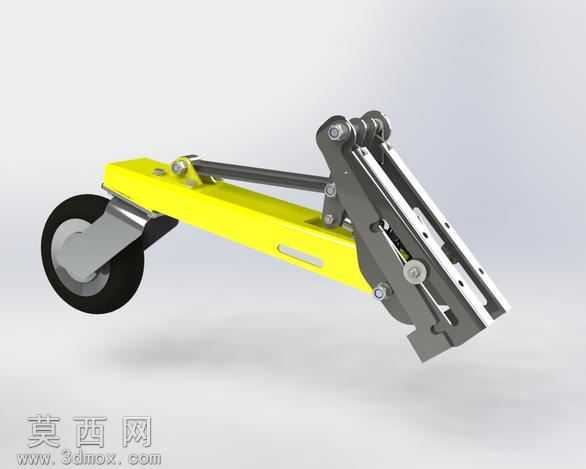

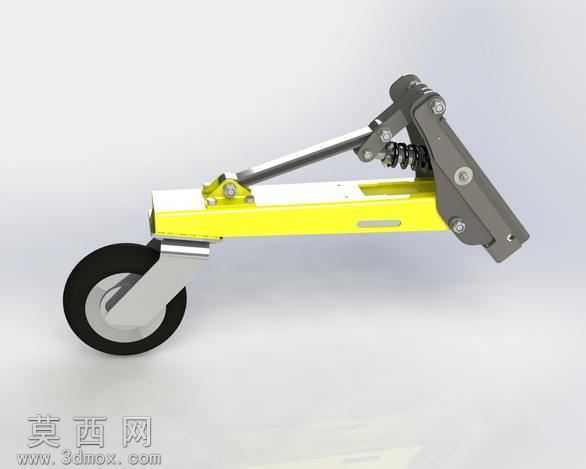

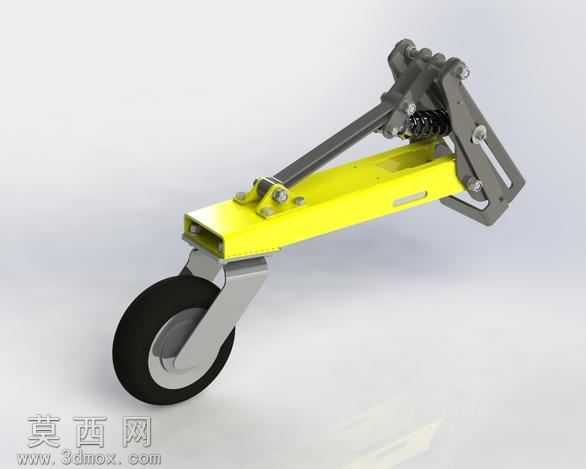

本作品为可折叠重载稳定支撑腿三维模型，建模阶段采用参数化特征建模方式完成全零件构建，首先对核心承载基座进行草图绘制，通过拉伸、切除特征完成黄色主承载底座的实体构建，底座预留多组安装孔位与铰接支座定位槽，保证后续装配的定位精度。铰接销轴类零件采用回转体建模逻辑，通过旋转特征生成轴体后，添加轴端螺纹、卡簧槽等细节特征，轴与安装孔的配合间隙严格按照机械设计公差标准设定，还原真实装配的活动余量。弹簧缓冲组件部分，采用螺旋扫描特征完成等节距圆柱螺旋弹簧的建模，弹簧两端设置并圈磨平结构，匹配两端弹簧座的定位凹槽，保证弹簧受力时不会发生径向偏移。上部承载臂采用钣金与实体混合建模方式，臂身预留轻量化减重槽，同时在受力集中位置做加厚处理，臂体与销轴的铰接位置添加衬套特征，还原真实工况下的耐磨结构设计。渲染阶段采用金属与工程塑料分层材质赋予，黄色承载底座采用哑光工程黄烤漆材质，调整粗糙度参数模拟金属漆面的细微颗粒质感；金属销轴、螺栓类零件采用抛光镀锌钢材质，添加轻微反射效果体现金属冷加工表面质感；弹簧部件采用发黑弹簧钢材质，降低反射率突出弹簧的螺旋结构层次；铰接位置的橡胶缓冲垫采用哑光黑色橡胶材质，调整凹凸贴图模拟橡胶表面的细微防滑纹理。场景布光采用三点布光法，主光源从斜上方45度投射，突出结构的立体层次，辅光源补亮暗部避免细节死黑，添加微弱环境光遮蔽效果强化零件装配的贴合关系。结构设计上采用杠杆式力传导逻辑，通过高杠杆臂结构将负载分散到多组铰接支点，避免应力集中在单一连接点，初始组装阶段优化了支撑臂的铰接点位置，解决了原有方案中支撑受力不均的问题，弹簧组件可在负载加载时提供缓冲反力，抵消动态负载带来的冲击力，同时该支撑腿可实现约60度范围的折叠收纳，折叠后整体结构紧凑，可快速收纳至设备侧边不占用额外空间，展开后可通过锁止结构固定支撑角度，保证大负载工况下的支撑稳定性，整体结构兼顾重载承载能力与收纳便捷性，适用于各类需要临时稳定支撑的移动机械设备。
