高速竞速类四旋翼飞行器机架结构设计

　　本次呈现的四旋翼飞行器机架结构，核心面向高速竞速飞行场景设计，区别于常规航拍类多旋翼设备的稳性优先设计逻辑，整套结构围绕高航速下的气动减阻、动力输出效率、结构抗冲击性三个核心维度展开。从实际应用场景来看，这类机架主要适配穿越类竞速飞行、短距高速突防类作业需求，在低空高速飞行过程中，机架需要同时承受旋翼高速旋转带来的持续振动、高速气流冲击以及突发碰撞时的瞬时载荷，因此结构设计阶段没有采用常规航拍机的平板式机架布局，而是将上机架的旋翼安装位做了一体化的弧形导流处理，四个旋翼安装座通过流线型的连接筋与中心载荷舱连为一体，避免飞行过程中连接臂位置产生紊流增阻。

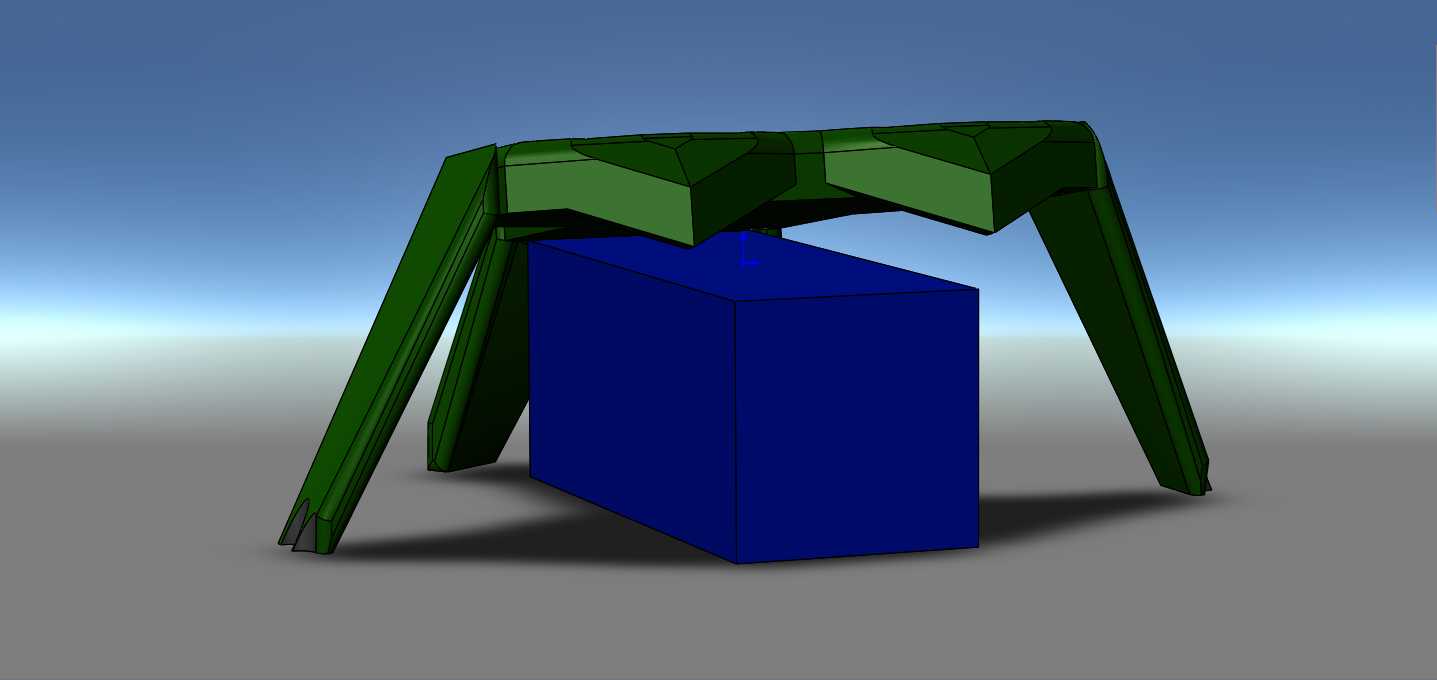

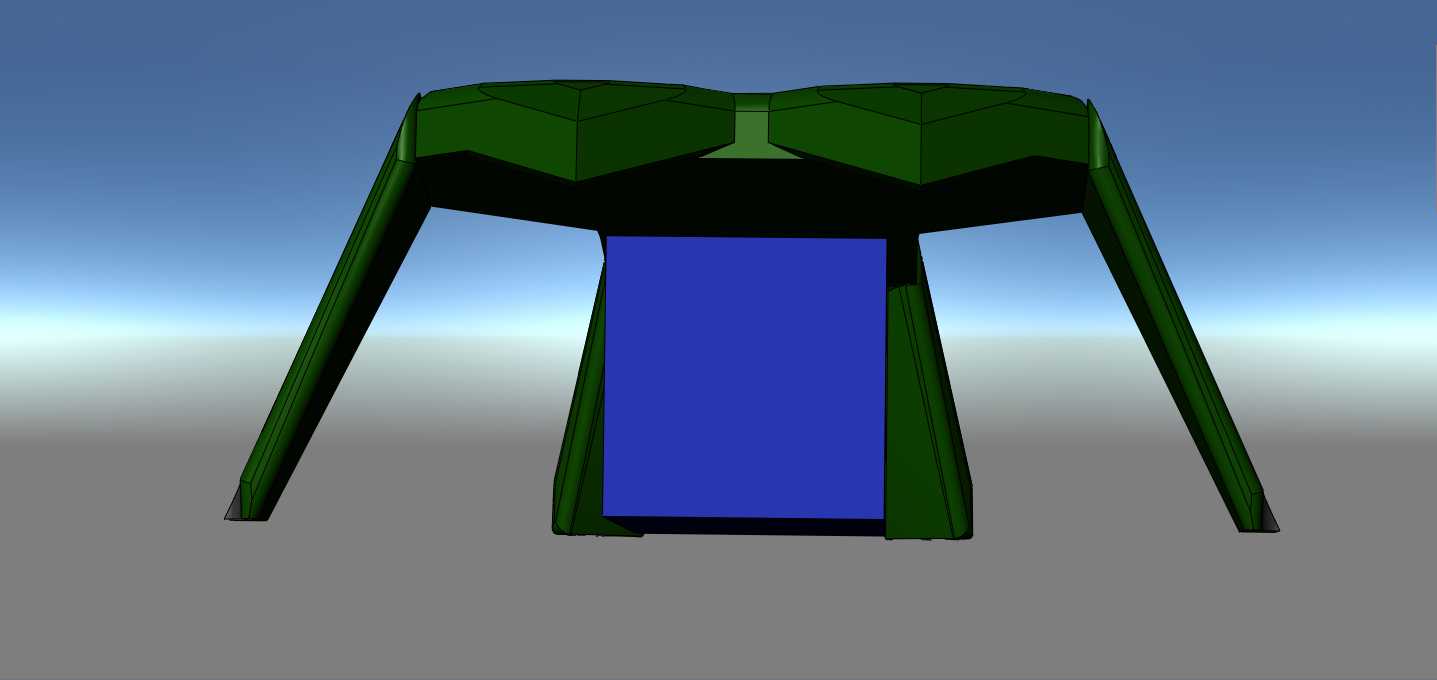

　　从结构功能特性来看，上半部分的旋翼安装架采用了下沉式的电机座设计，电机安装面低于机架上表面的导流弧面，使得旋翼旋转时的下洗气流能够顺着弧面平滑流向机架后侧，减少气流在机架连接处的涡旋损耗；四个旋翼臂的延伸角度经过反复迭代，既保证了旋翼旋转平面之间不会产生气动干扰，也预留了足够的桨叶安全间隙，适配大尺寸竞速桨叶的安装需求，避免高转速下桨叶碰擦机架结构。下半部分的中心载荷舱采用了楔形切角的块式结构，前端做了大角度的斜切处理，能够在高速前飞时破开迎面气流，降低舱体正面的风阻系数，载荷舱内部预留了飞控、电池、电调等核心部件的安装空间，舱体侧壁设置了走线槽位，能够将动力线、信号线规整收纳在舱体内部，避免线材外露增加风阻或是在飞行中被气流扯动脱落。

　　设计思路上，整套机架没有采用多余的镂空减重设计，而是通过结构形态的优化实现刚度与重量的平衡：旋翼连接臂采用了变截面的筋条结构，靠近中心舱的位置截面厚度更大，能够传递旋翼的拉力与振动载荷，靠近电机座的位置逐渐收窄，减少末端的结构重量，降低飞行时的转动惯量，提升飞行器的机动响应速度；机架上下两部分的连接位置设置了定位止口，装配时能够快速对齐安装孔位，不需要额外调整同轴度，降低装配调试的难度。从安装边界尺寸来看，整套机架的旋翼轴距适配560公里每小时级别的高速飞行需求，中心载荷舱的内部尺寸能够容纳常规规格的竞速锂电池与标准尺寸的飞控模块，电机安装孔位兼容主流的竞速无刷电机安装规格，不需要额外制作转接件即可完成动力系统的装配；机架底部预留了摄像头安装位，安装角度能够根据飞行速度做适配调整，保证高速飞行时的前向视野不会被机架结构遮挡。

　　在实际使用过程中，这套机架的结构形态能够有效降低高速飞行时的气动阻力，同等动力配置下能够获得更高的平飞速度，同时一体化的上机架结构减少了分体式臂架的连接松动风险，在高速飞行遇到突发碰撞时，弧形的连接筋能够分散冲击载荷，避免单个臂架断裂导致整机坠毁；载荷舱的楔形结构除了减阻之外，还能够在飞行器迫降时起到滑撬的作用，吸收部分接地冲击，保护舱内的电子部件不受损坏。整套结构的壁厚经过针对性优化，在保证结构刚度满足高振动工况使用需求的前提下，尽可能降低了结构自重，提升了整机的推重比，为高速飞行提供足够的动力冗余。
