西科斯基杰霍克搜救直升机外观结构建模

　　这款西科斯基杰霍克搜救直升机的三维建模，核心围绕海岸警卫队近海搜救任务的实际作业需求展开，从结构设计到外形还原都贴合真实装备的作业逻辑。作为承担近海搜救、海事巡逻、应急救援任务的旋翼航空器，该机型的作业场景覆盖距岸200海里范围内的海域，需要在高盐雾、多变气象、低空紊流的复杂环境下稳定执行任务，建模过程中对这类作业场景对应的结构特征做了完整还原。

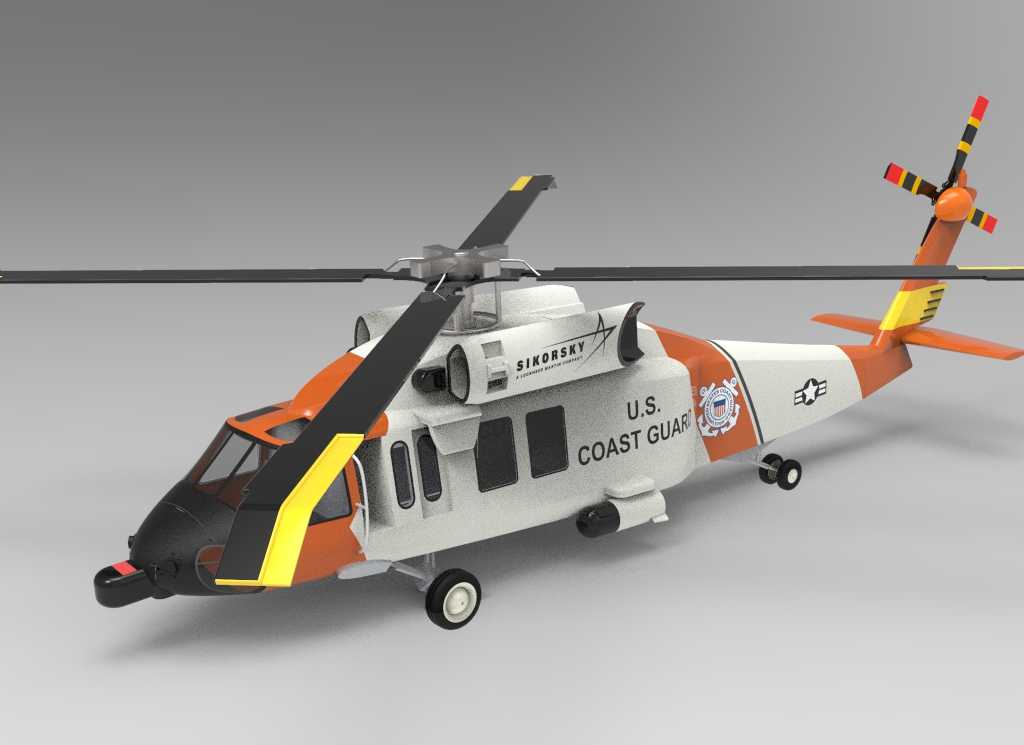

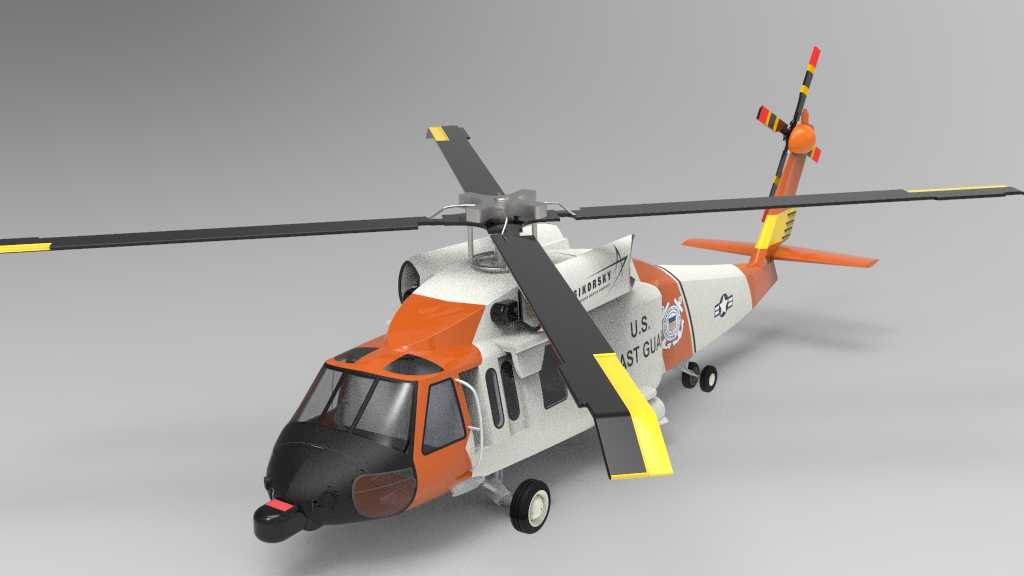

　　从实际用途出发，该机型区别于通用运输直升机的核心设计点，全部围绕搜救作业的功能需求设置。机身前部的黑色雷达罩内置海事搜索雷达，可在复杂海况下识别海面小型目标，建模时还原了雷达罩与机身主体的曲面过渡，保证气动外形的连续性，避免雷达罩突出部位产生额外气动阻力。机身侧面的舱门采用大开口滑动设计，对应搜救作业中快速投放救援人员、吊运遇险人员的需求，舱门滑轨的安装位置与机身承力框对齐，避免大开口设计削弱机身结构强度，建模时对舱门周边的加强筋结构做了细节还原，符合真实机型的承力设计逻辑。

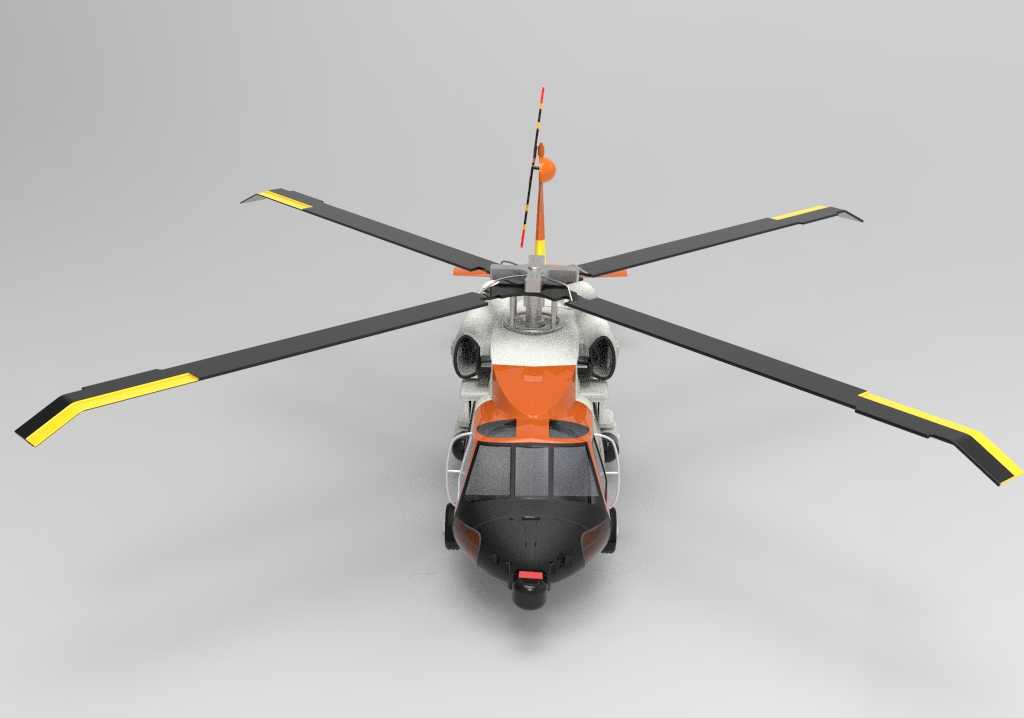

　　主旋翼系统采用四叶铰接式旋翼设计，每片旋翼的翼型为高升力低速翼型，适配直升机低空低速搜救时的悬停稳定性需求，旋翼桨尖的黄黑警示标识是作业场景下的安全设计，避免地面人员靠近时误触高速旋转的桨叶。尾桨采用涵道式尾桨设计？不对，该机型为外露式尾桨，尾梁上的水平安定面与垂直安定面的角度经过气动优化，可抵消主旋翼旋转产生的反扭矩，同时在侧风环境下保持机身航向稳定性，建模时尾桨的桨叶角度、安定面的安装角都按照真实机型的气动参数设置，还原尾桨系统的力矩平衡逻辑。

　　机身涂装采用白橙相间的高可视度配色，是搜救航空器的标准涂装，橙色部分覆盖机头、尾梁上部等位置，在海面、阴天等低能见度环境下可被快速识别，机身上的海岸警卫队标识位置符合实际装备的标识规范，没有出现错位或比例失调的问题。起落架采用后三点式轮式起落架，前起落架为双轮结构，主起落架为单轮结构，起落架的减震支柱行程经过适配，可在小型舰船甲板、野外平整场地等非标准起降场地着陆，满足搜救作业中灵活起降的需求，建模时还原了起落架与机身连接的枢轴结构，以及轮胎的胎面纹理，符合真实起落架的收放（该机型为固定式起落架，无收放机构）安装边界，固定式起落架的设计虽然会增加一定飞行阻力，但减少了收放机构的重量与故障点，更适合搜救任务中高频次、复杂环境下的起降需求。

　　机身内部的舱室布局围绕搜救任务设置，前部为驾驶舱，可容纳两名飞行员，侧方风挡的角度经过优化，保证飞行员在低空悬停时对下方海面的观察视野，中部舱室可容纳救援人员、担架以及搜救设备，舱内的座椅安装点、设备固定接口都按照真实机型的承力结构设计，建模时对舱壁的加强筋、设备安装座的位置做了对应还原，保证结构设计的合理性。尾梁内部为传动系统通道，主旋翼的动力通过尾传动轴传递到尾桨，尾梁的蒙皮采用半硬壳式结构，内部的隔框位置在建模时通过曲面分块做了隐含还原，保证尾梁的结构强度符合长航时飞行的受力需求。

　　从外形尺寸与安装边界来看，该机型主旋翼直径约16米，机身长度约17米，机高约5米，建模时严格按照真实尺寸比例搭建，各部件的安装间隙符合航空装备的设计规范，比如主旋翼桨毂与机身顶部整流罩的间隙、尾桨与尾梁的安全间隙、起落架轮胎与轮舱的间隙都控制在合理范围内，不会出现运动干涉问题。机头下方的红外搜索转塔安装位置预留了足够的探测视角，可覆盖前下方180度的范围，满足海面目标搜索的需求，转塔与机身的连接座采用流线型整流设计，减少飞行过程中的气动阻力。机身两侧的应急浮筒安装座为预留结构，在海上迫降时可快速安装应急浮筒，保证机身在海面漂浮时的稳定性，建模时还原了浮筒安装座的接口位置与结构形式，符合真实机型的选装配置边界。

　　整个建模过程没有做夸张的艺术化修改，所有结构特征都对应真实装备的功能需求，从气动外形到结构承力点的设置，都贴合搜救直升机的实际作业逻辑，可作为航空装备结构认知、旋翼飞行器原理教学、搜救场景仿真的三维参考模型，帮助结构设计从业者理解特种用途直升机的设计思路与功能实现逻辑。
