内燃机曲柄连杆配气机构工作原理展示结构

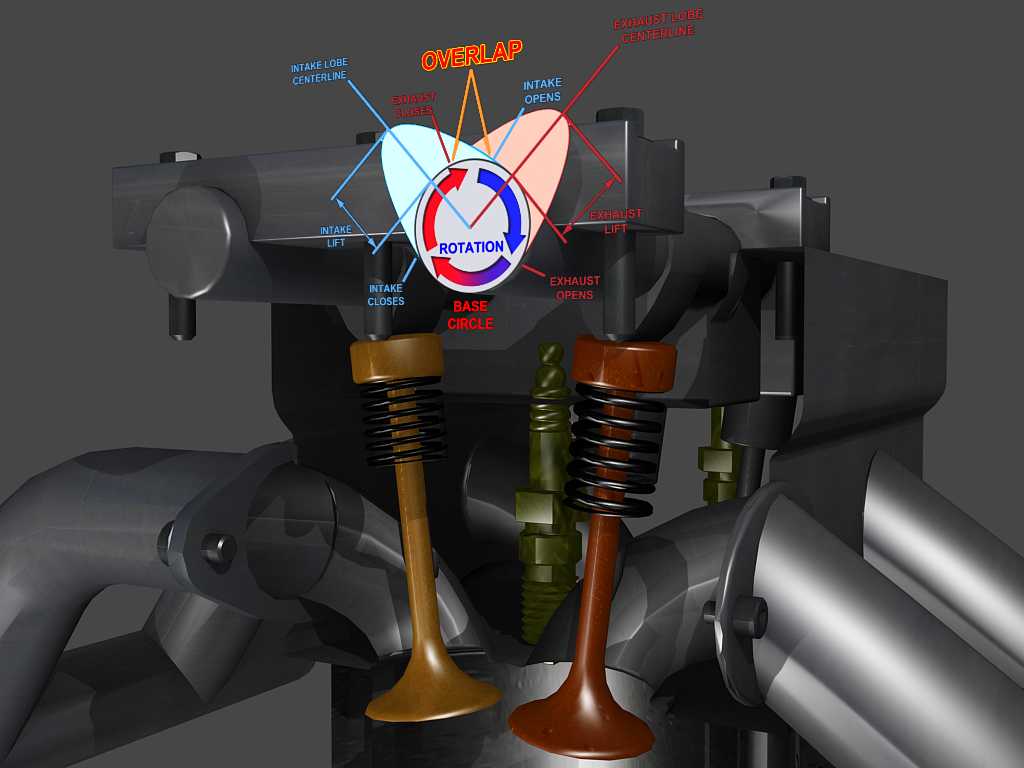

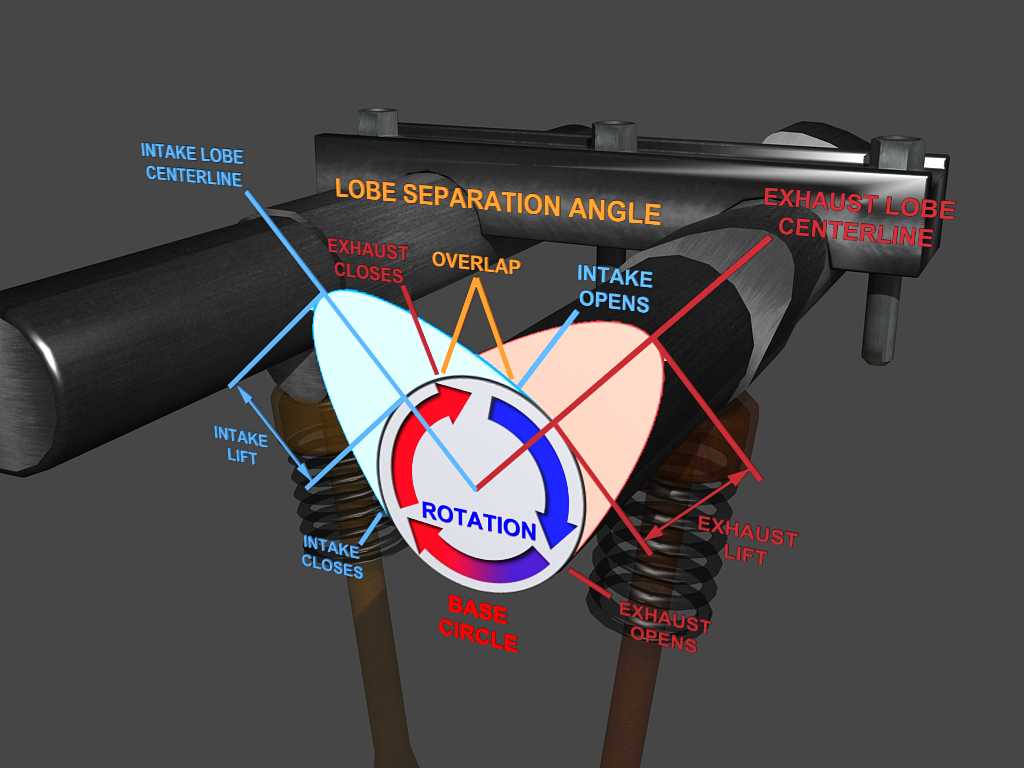

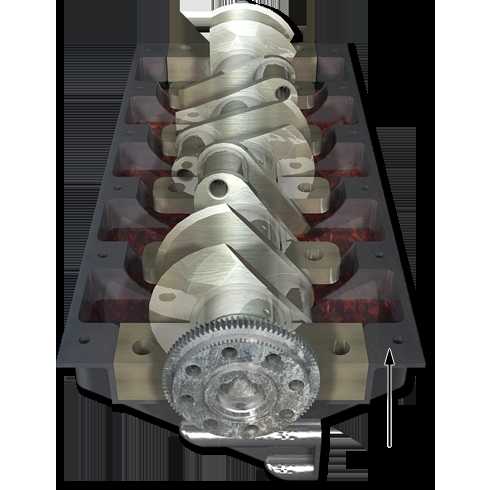

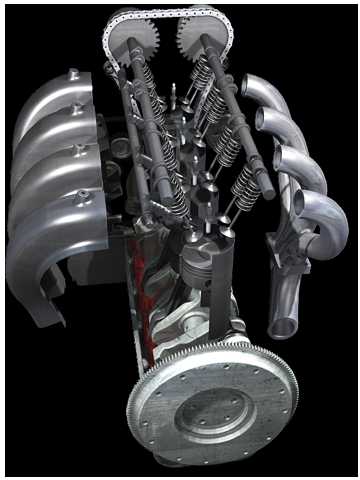

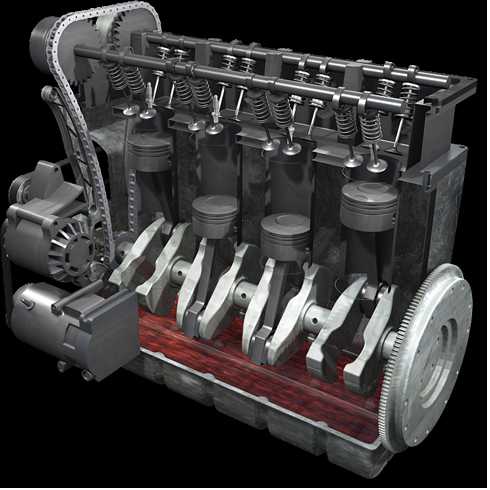

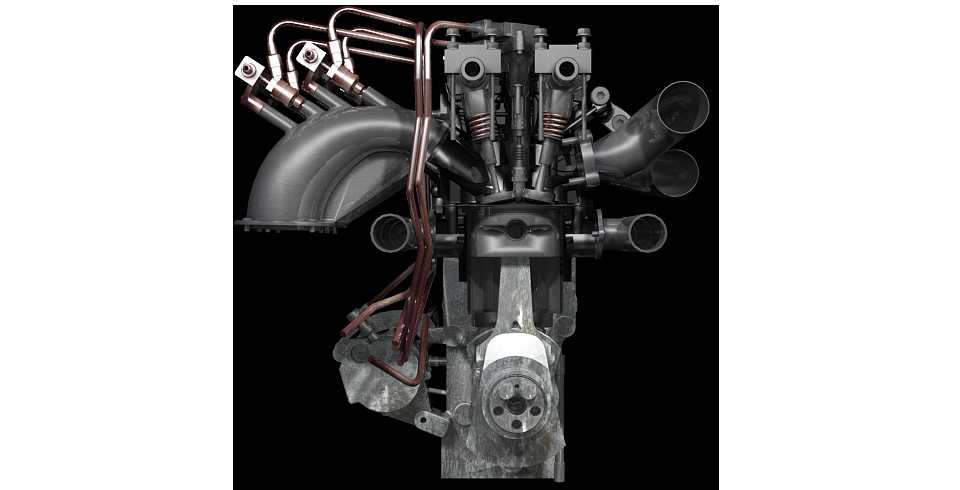

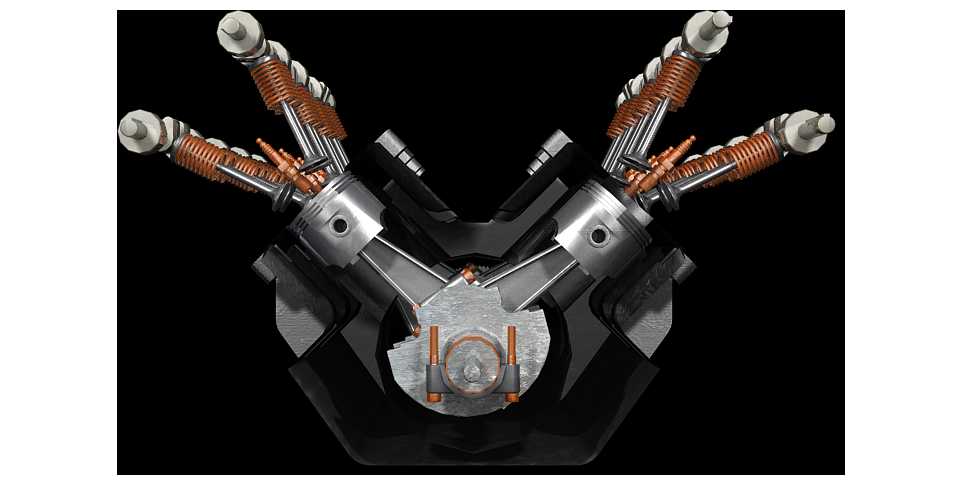

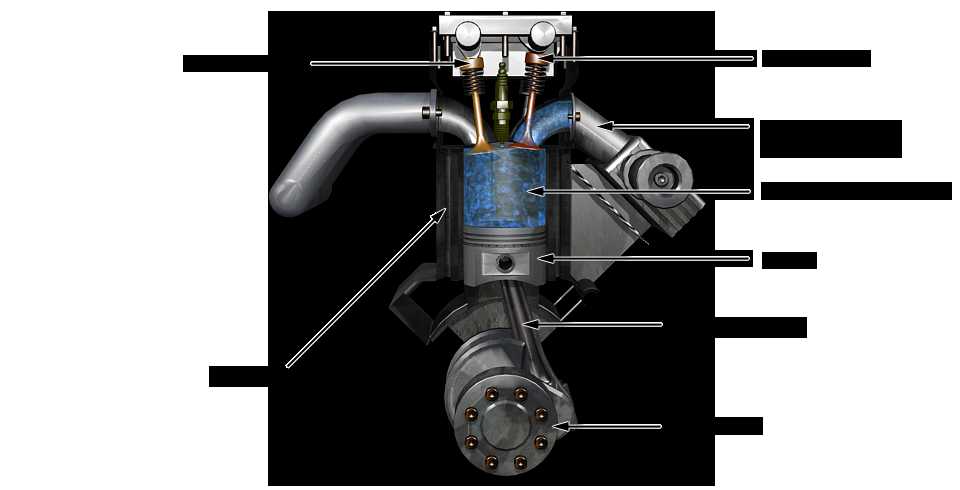

　　这套三维结构完整还原了往复式内燃机核心做功单元的运动逻辑，覆盖从进气行程到排气行程的全周期动作传递关系，可直接用于动力总成开发阶段的原理验证、职业院校实训教学演示、维修培训场景的动态拆解展示，也能作为整车动力舱布局校核的参考基准。从结构组成来看，模型完整呈现了活塞组件、连杆总成、曲轴飞轮组、顶置配气机构、进排气歧管接口的相对装配关系，所有运动副的配合边界都按照量产机型的常规公差带做了还原，没有出现运动干涉的结构设计缺陷。做结构设计的时候，很多刚接触动力总成的工程师容易忽略配气相位和曲柄转角的匹配关系，这套模型把进排气门的开启关闭节点、活塞上下止点位置、曲轴转角刻度都做了对应标注，能直观看到进气门提前开启、

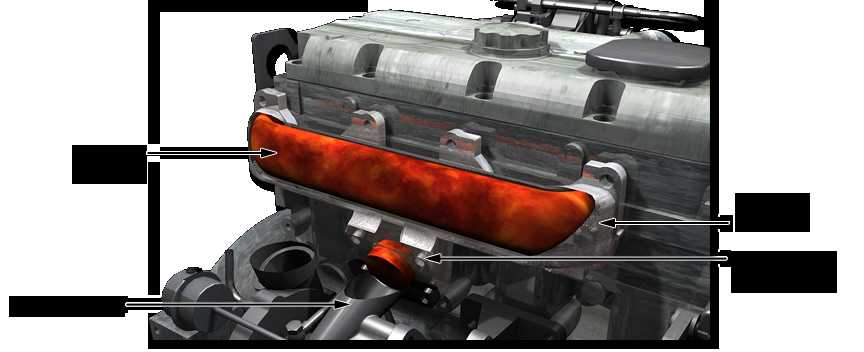

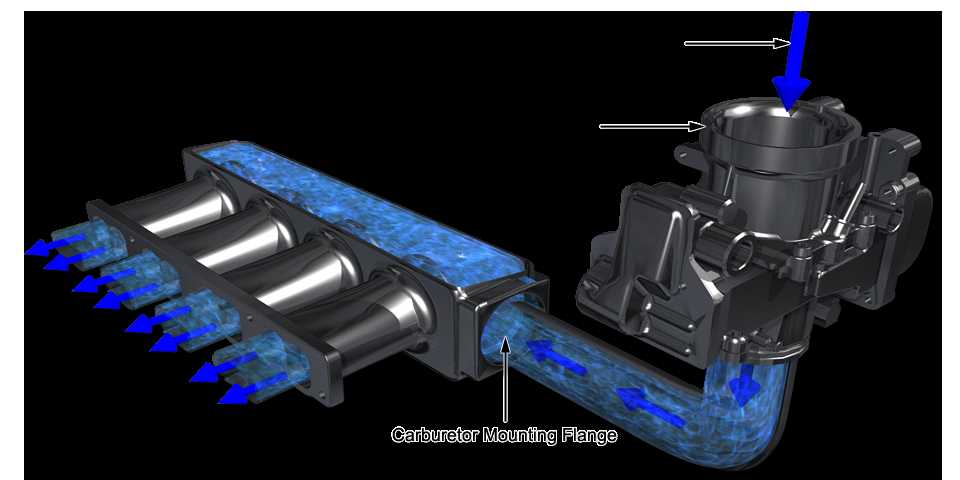

　　排气门滞后关闭的叠开角对应位置，不用再对着二维相位图反复推演空间位置关系。实际工程应用中，这类原理结构常被用来做新机型开发前期的方案评审，尤其是在确定缸径行程比、连杆长度曲轴回转半径比值的时候，可以直接在模型上调整参数观察活塞运动侧推力变化、配气机构推杆摆角范围，提前规避量产阶段可能出现的活塞撞气门、连杆运动刮碰缸壁、曲轴平衡块碰缸体的问题。从安装边界来看，模型保留了进排气歧管的外接法兰定位尺寸、缸盖螺栓的分布孔位、曲轴输出端的连接花键基准，在做整车动力舱布置的时候，可以直接调取这个核心单元做周边附件的间隙校核，比如起动机驱动齿轮和飞轮齿圈的啮合间隙、排气歧管和防火墙的安全距离、进气道和空滤总成的管路走向预留，

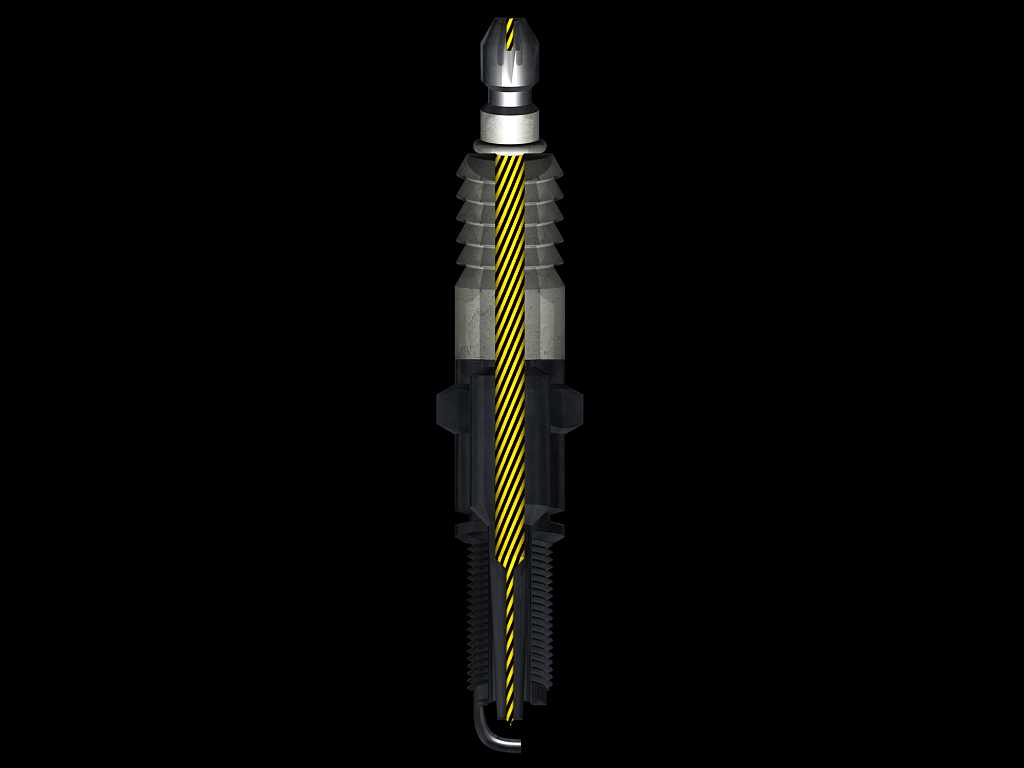

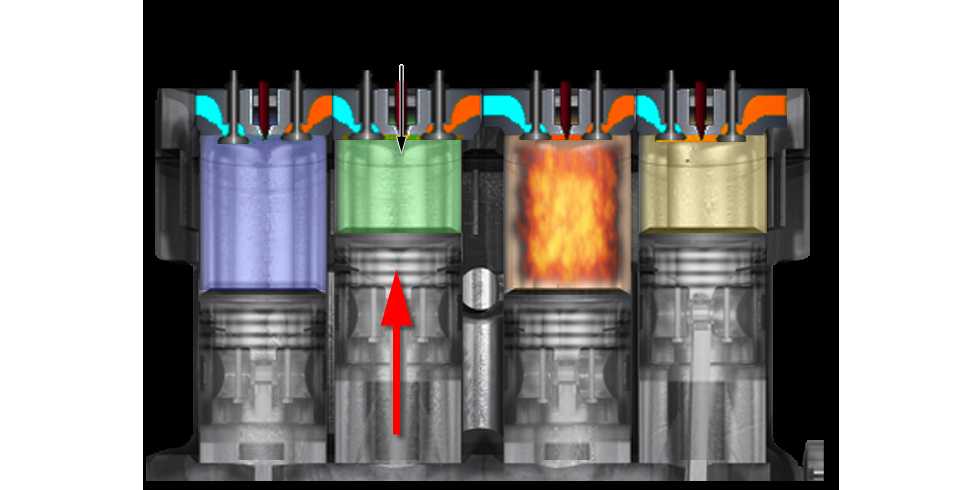

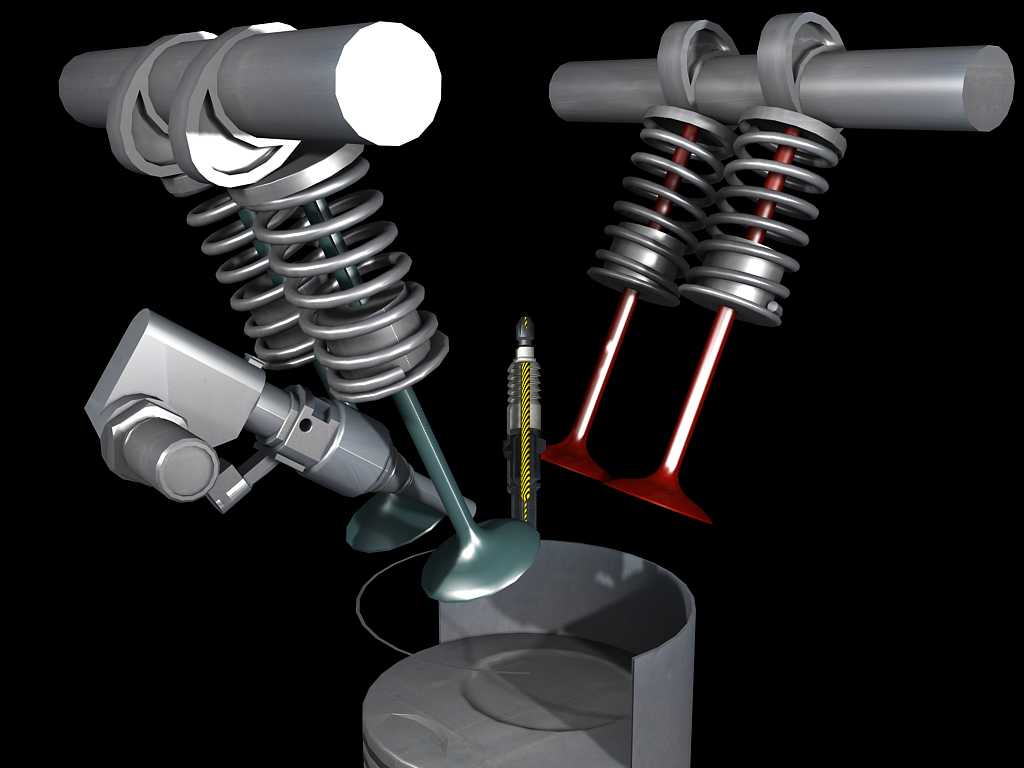

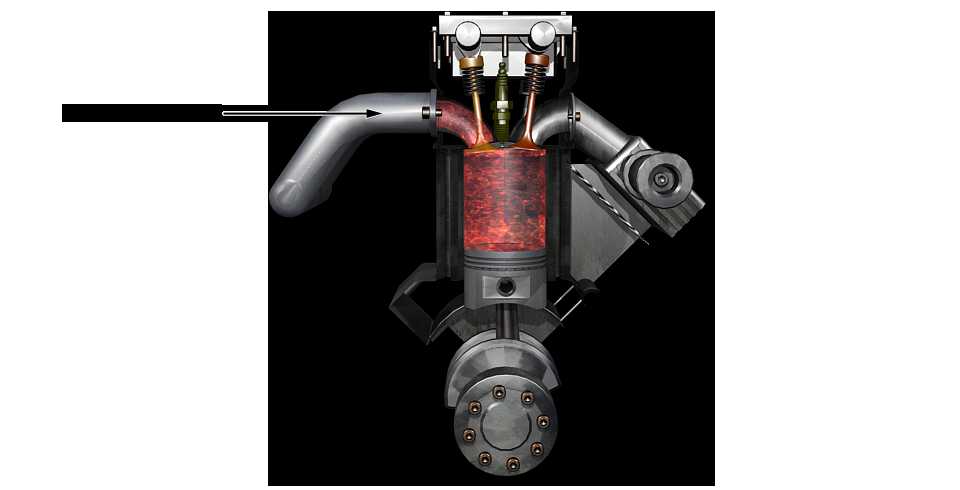

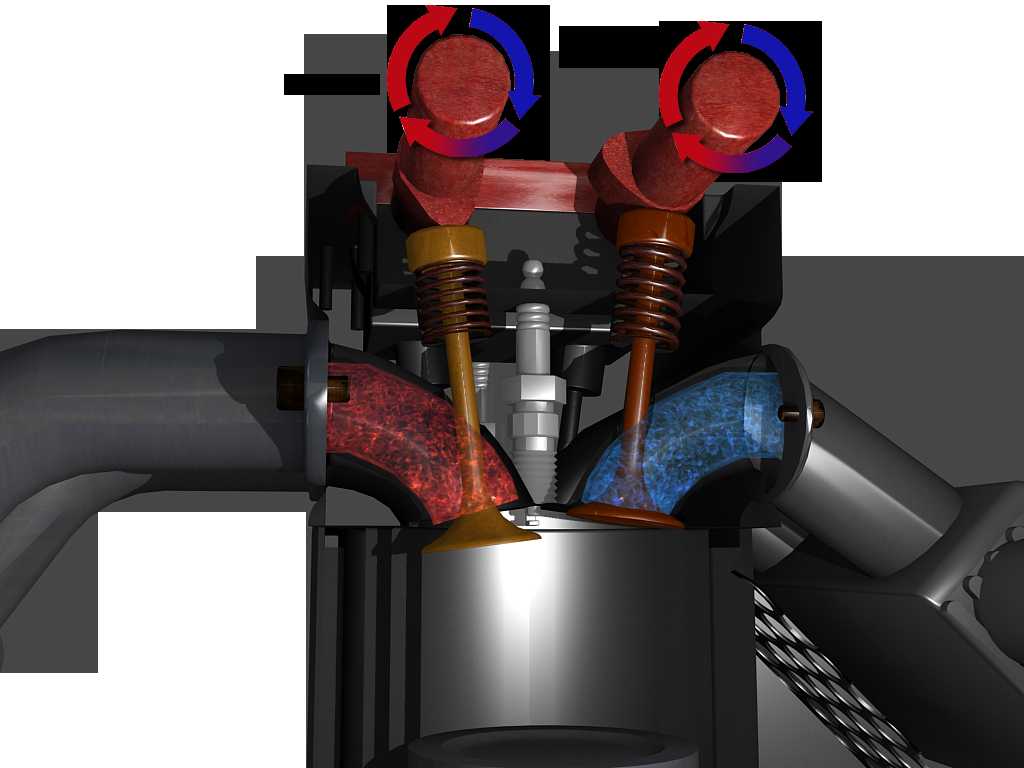

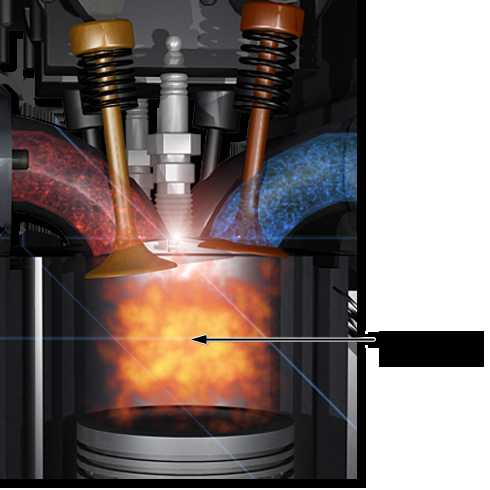

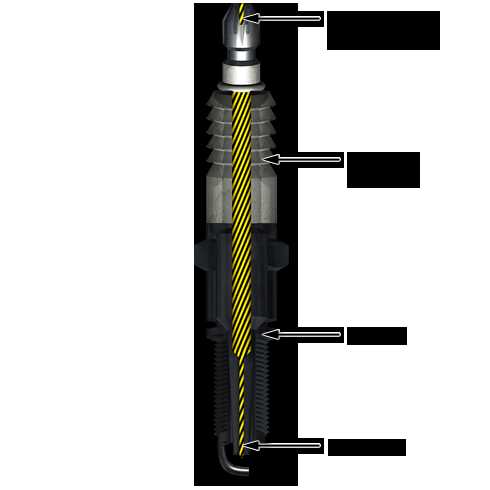

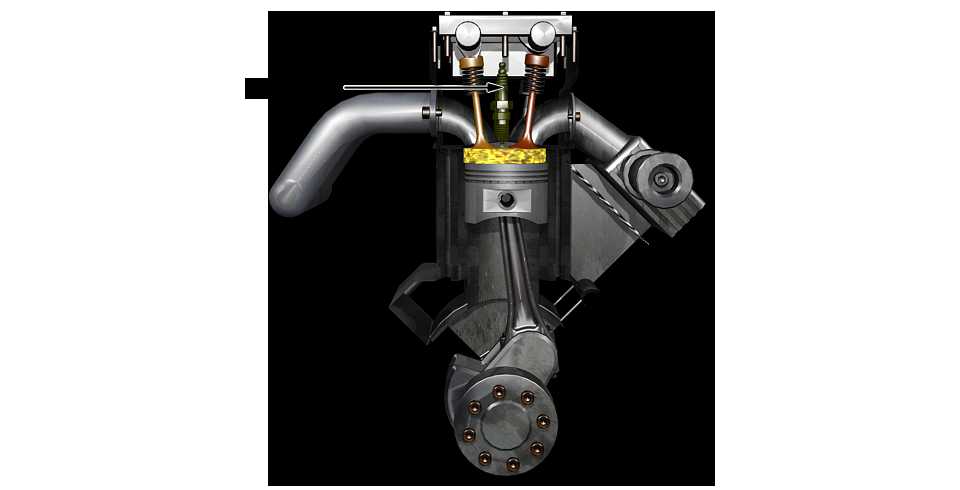

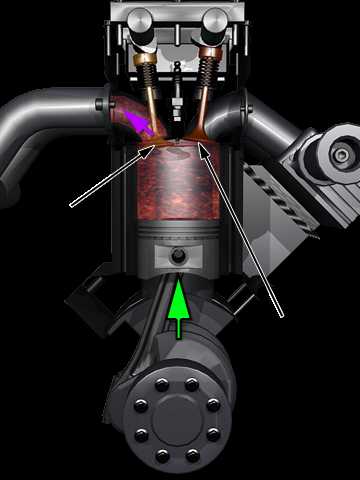

　　不用从零开始搭建核心运动结构，能大幅缩短前期方案的迭代周期。很多维修培训场景里，学员很难凭空理解四冲程循环中气门动作和活塞运动的时序配合，尤其是做功行程火花塞点火后活塞下行的动力传递路径、压缩行程进排气门同时关闭的密封状态，通过这个模型的动态剖切展示，能清晰看到燃烧室内混合气燃烧推动活塞下行，连杆把活塞的直线往复运动转化为曲轴旋转扭矩的全过程，同时能观察到凸轮轴旋转驱动气门开闭的同步动作，比平面原理图的认知效率高很多。设计思路上，这套结构没有做多余的附件堆砌，把所有和工作原理相关的核心运动件都做了外露展示，省略了缸体水套、油道、外围附件的非核心结构，重点突出运动副的动作逻辑，不同功能的零件做了材质区分，比如活塞的铝合金质感、

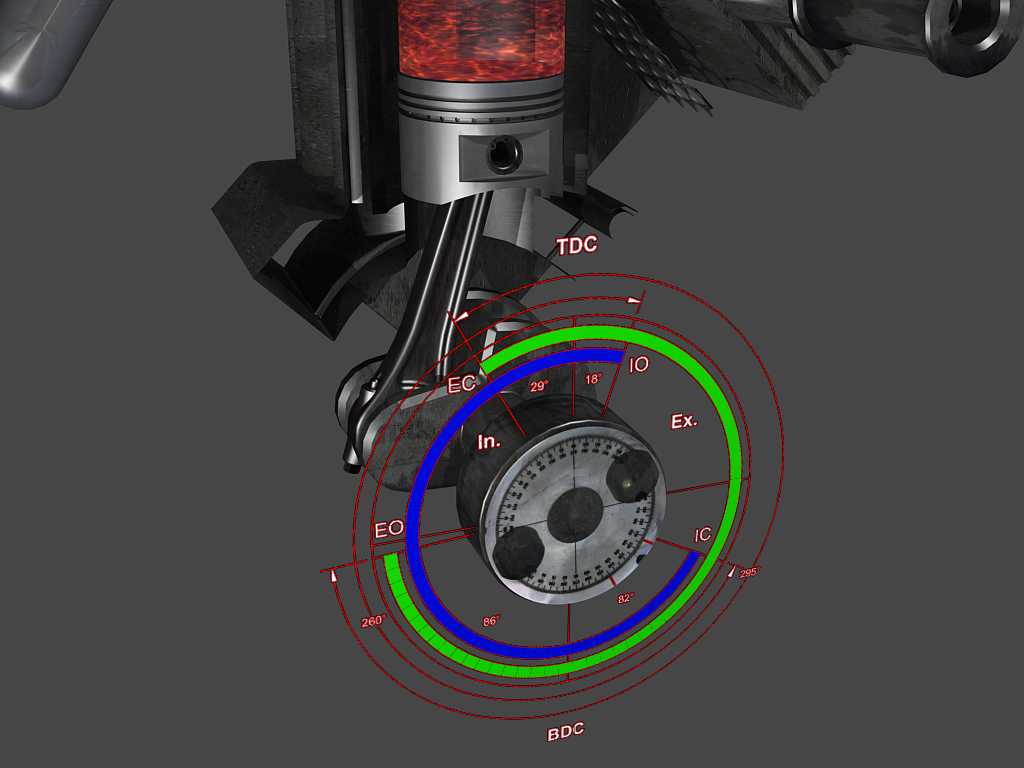

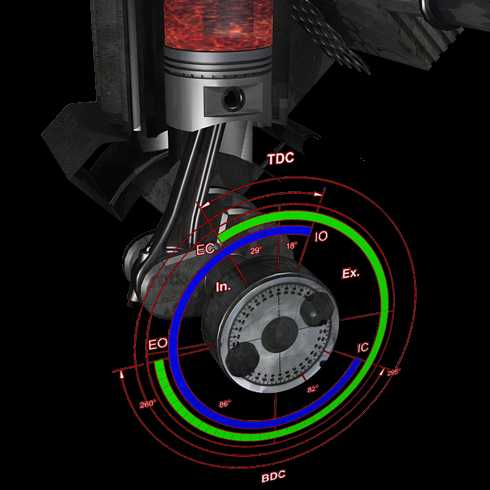

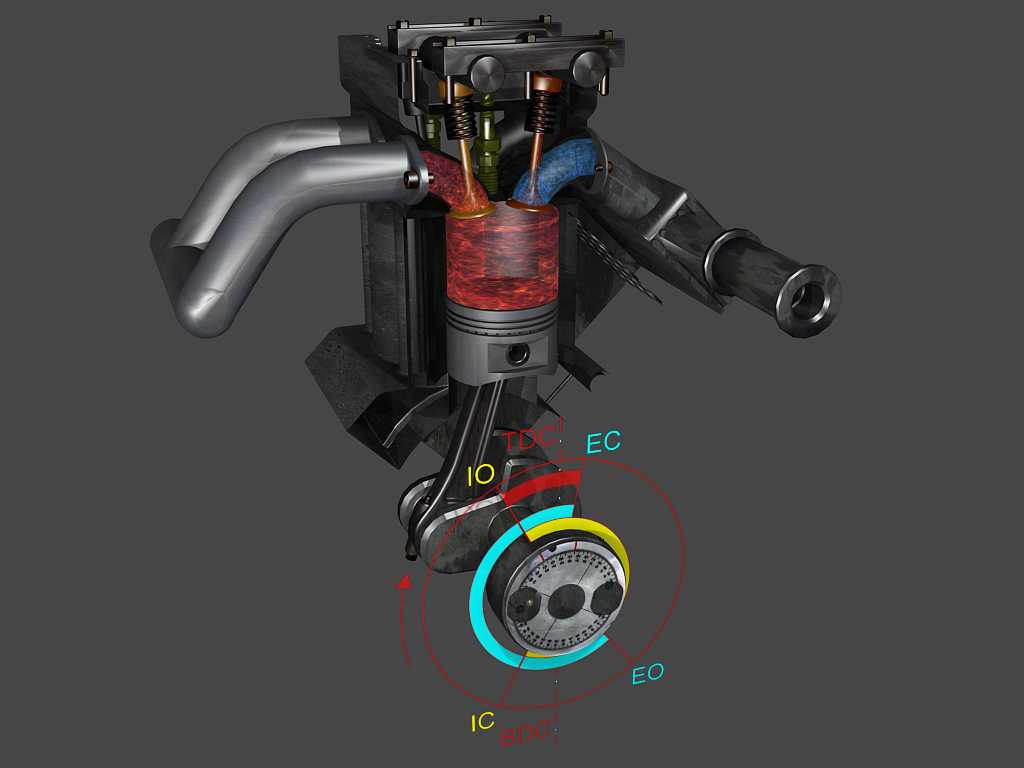

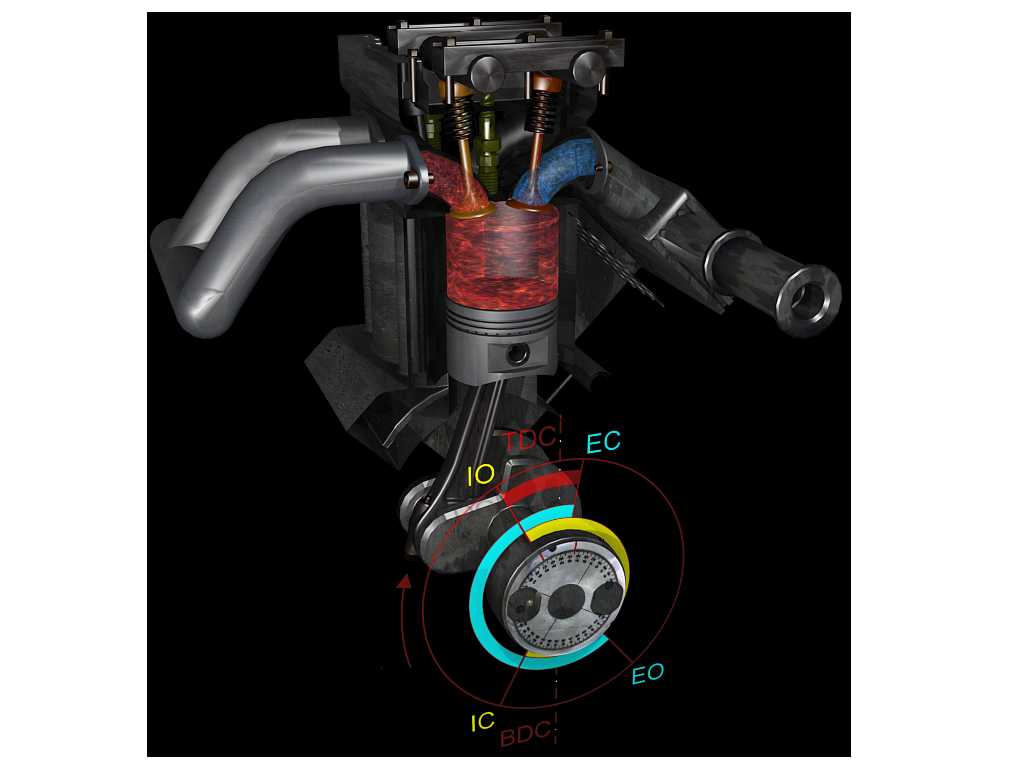

　　气门的耐热钢材质、曲轴的锻钢纹理、进排气管的铸铁/铝合金差异，方便观察者快速区分不同部件的功能属性。在做曲柄连杆机构的强度校核时，可以基于这个模型的运动关系提取活塞的加速度曲线、连杆的受力交变载荷、曲轴的扭矩输出波动，作为后续有限元分析的载荷输入边界，不用再重新建立运动学仿真模型。另外模型中标注的IO、EC、EO、IC等相位标识，分别对应进气门开启、排气门关闭、排气门开启、进气门关闭的关键节点，和曲轴上的角度刻度一一对应，能直接用来验证配气凸轮型线设计是否合理，检查不同转速下气门升程曲线和活塞运动轨迹的安全间隙，避免高转速工况下气门和活塞顶发生碰撞。对于从事通用动力机械设计的人员来说，这套结构也可以作为小型通用汽油机、柴油机核心单元的设计参考，根据不同的排量需求调整缸径、行程、气门尺寸参数，快速衍生出不同功率等级的动力核心结构，减少基础结构的重复建模工作量。
