内燃机活塞连杆组动力传动结构展示

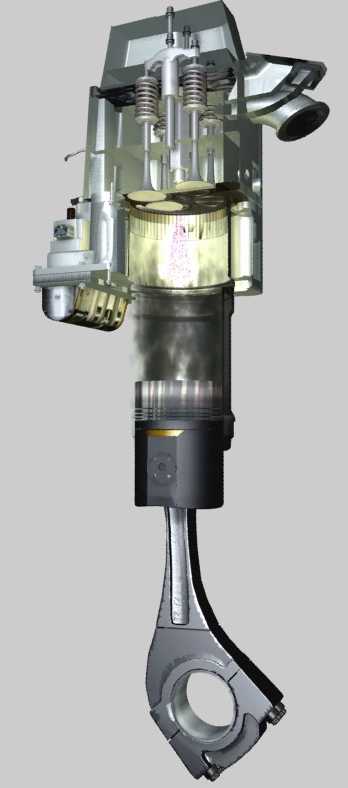

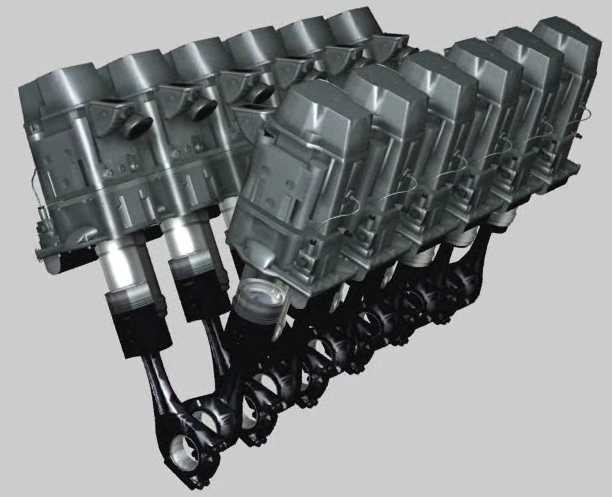

　　这套结构模型完整还原了往复式内燃机核心动力转换单元的装配关系，覆盖从燃烧室做功到曲轴旋转输出的全链路传动逻辑，在乘用车动力总成开发、小型通用动力设备选型、工程机械动力单元匹配场景中，都能作为结构校验、运动干涉排查的直观参考。从实际工况适配来看，该结构可覆盖小排量自然吸气汽油机到中等排量柴油机的活塞组设计逻辑，活塞顶部的凹坑造型对应燃烧室挤气区域设计，能在压缩行程末端形成合理的涡流强度，优化油气混合效率，活塞环岸的三道环槽结构分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程压力下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧造成积碳。连杆部分采用了胀断式工艺的分体大端设计，

　　小端通过活塞销与活塞销座孔配合，装配时需保证活塞销与座孔的间隙处于合理范围，既避免冷态下间隙过小造成销座拉伤，也防止热态间隙过大产生敲击异响；连杆大端的轴瓦安装位预留了合理的过盈量，装配后轴瓦与连杆大端孔紧密贴合，保证曲轴旋转时的油膜形成条件，降低轴颈磨损速率。上部配气机构的气门、弹簧与摇臂结构，与活塞运动时序严格对应，在活塞到达排气上止点前排气门提前开启，排出燃烧后的废气，进气门在进气行程开启时配合活塞下行的抽吸作用引入新鲜充量，气门弹簧的刚度选型匹配发动机额定转速区间，避免高转速下出现气门浮动导致的密封失效问题。从安装边界来看，活塞裙部的型线设计采用了中凸变椭圆结构，冷态下裙部与缸套保留合理配合间隙，热态膨胀后裙部均匀贴合缸壁，

　　既保证导向精度，也避免冷启动敲缸与热态拉缸问题；曲轴连杆轴颈的圆角过渡区域做了强化处理，对应做功行程中连杆传递的爆发压力冲击，降低应力集中造成的轴颈断裂风险。整套结构的运动逻辑完全遵循四冲程内燃机的工作循环，活塞在上下止点间做往复直线运动，通过连杆将直线运动转换为曲轴的旋转运动，过程中活塞的侧压力会随做功行程的压力变化作用于缸壁，设计时活塞裙部的承压面做了特殊涂层处理，降低摩擦损耗。在三维建模过程中，所有配合面的公差带都按照实际量产加工要求设定，活塞销与连杆小端衬套的间隙、连杆大端与曲轴轴颈的间隙、气门杆与气门导管的间隙都符合量产发动机的装配规范，可直接用于教学演示、新机型方案初期的结构验证，也能作为维修培训中拆解装配逻辑的直观教具，帮助从业者快速理解动力输出核心单元的配合关系与运动规律，排查实际装配中容易出现的干涉、间隙不合理等问题。
