卡环钳手动拆装工具三维结构设计

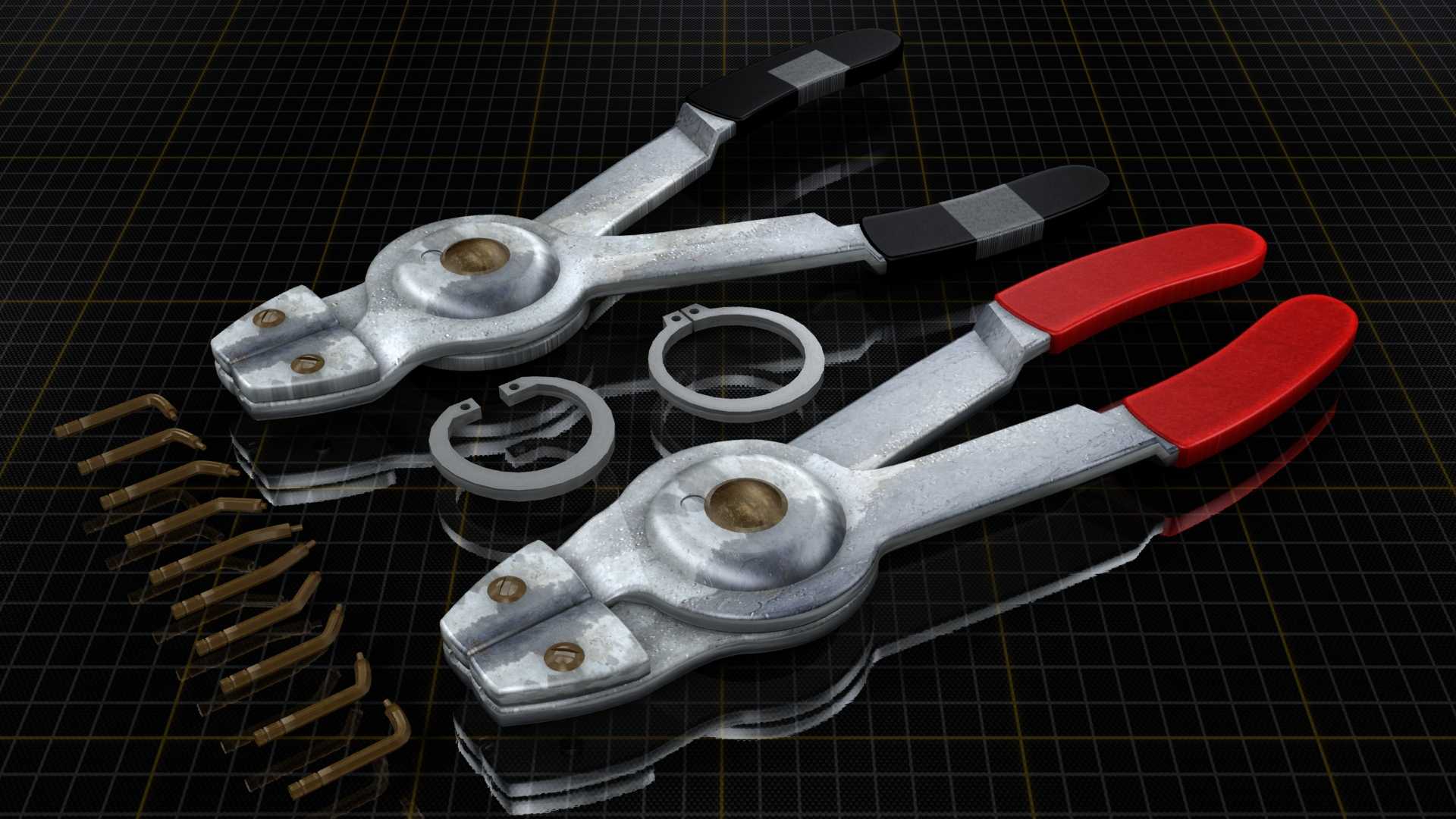

　　在机械装配与设备维保场景中，卡环钳是针对轴用、孔用弹性挡圈拆装作业的核心手动工具，广泛覆盖通用设备检修、汽车零部件装配、五金制品组装、小型机电产品生产等多个作业场景，是一线装配钳工、设备维保人员日常作业的必备工装之一。这套卡环钳的三维结构设计，完全围绕挡圈拆装的实际作业需求展开，整体采用对称式钳体布局，核心铰接点采用铆钉铆接结构，保证钳体开合过程中无径向窜动，钳头与钳身采用一体化锻造结构设计，避免分体式结构在受力时出现连接断裂的问题。从功能特性来看，两款不同钳头形式的卡环钳分别适配不同的作业场景：直头钳头适配常规外露式挡圈的拆装，弯头钳头可深入狭窄装配空间，完成沉孔内、轴肩内侧等遮挡位置的挡圈拆装作业，

　　钳头端部的定位凸台尺寸严格匹配标准挡圈的拆装孔位，作业时凸台可完全嵌入挡圈端部的定位孔，避免施力过程中钳头滑脱，刮伤工件表面或造成挡圈弹飞的安全隐患。钳身的力臂比例经过反复校核，以铰接点为分界，握持段长度为作业段长度的3.2倍，符合手动工具的省力杠杆设计要求，操作人员仅需施加较小的握持力，即可带动钳头完成挡圈的扩张或收缩动作，长时间重复作业也不会出现手部过度疲劳的问题。手柄部分采用双色浸塑包覆结构，握持区域的红色软胶层做了防滑纹理处理，可在手部沾有少量油污的作业环境下保持足够的握持摩擦力，靠近铰接点的黑色硬质胶层可提升手柄结构强度，避免大力握持时手柄出现形变。从设计思路层面，这套卡环钳完全遵循手动工具的人体工程学要求，

　　钳身开合角度控制在0-45度区间，匹配成年人手掌的最大开合幅度，握持段的轮廓做了圆弧过渡处理，无尖锐棱角，避免作业时硌伤手掌。钳体主体采用中碳钢材质设计，表面做镀锌防锈处理，铰接位置预留了0.02mm的装配间隙，既保证开合动作顺畅无卡滞，又不会因间隙过大导致钳头错位。外形尺寸方面，整钳长度控制在180mm区间，钳头最大张开距离对应适配10-50mm直径范围的标准弹性挡圈，可覆盖绝大多数常规工业场景下的挡圈拆装需求，整体结构紧凑，可放入常规工具腰包携带，适配现场流动维保的作业需求。安装边界层面，钳头作业端的厚度控制在3mm以内，可伸入宽度不小于4mm的装配间隙完成作业，弯头款的钳头弯折角度为90度，弯折段长度为15mm，

　　可绕过高度不超过12mm的轴肩或孔壁凸台，抵达内侧挡圈的安装位置。在实际建模过程中，所有配合面均做了公差适配设计，铰接铆钉与钳体安装孔采用H8/f7的间隙配合，保证多次开合后仍无松旷问题，钳头的定位凸台做了R0.5的圆角处理，避免插入挡圈孔时刮伤挡圈表面的防锈涂层。整套模型完整还原了卡环钳的所有结构细节，包括钳身的锻造纹理、手柄的包覆层分界、铰接点的铆接压痕等细节，可用于工具类产品的结构展示、装配作业模拟、工具选型参考等场景，也可作为手动工具结构设计的参考案例，帮助设计人员理解杠杆类手动工具的力臂配比、结构强度校核、人体工程学适配等核心设计要点。在设备维保场景中，这类卡环钳可用于轴承定位挡圈、轴用密封挡圈、孔用限位挡圈的拆装作业，相比用螺丝刀撬动的非专业作业方式，可大幅降低挡圈变形、工件刮伤的概率，提升装配与维保作业的效率与质量。在装配生产线场景中，标准化尺寸的卡环钳可保证挡圈拆装的施力一致性，避免因施力不当导致挡圈过度形变失去弹性，影响后续的装配定位精度。
