方形截面异形螺旋压缩弹性构件

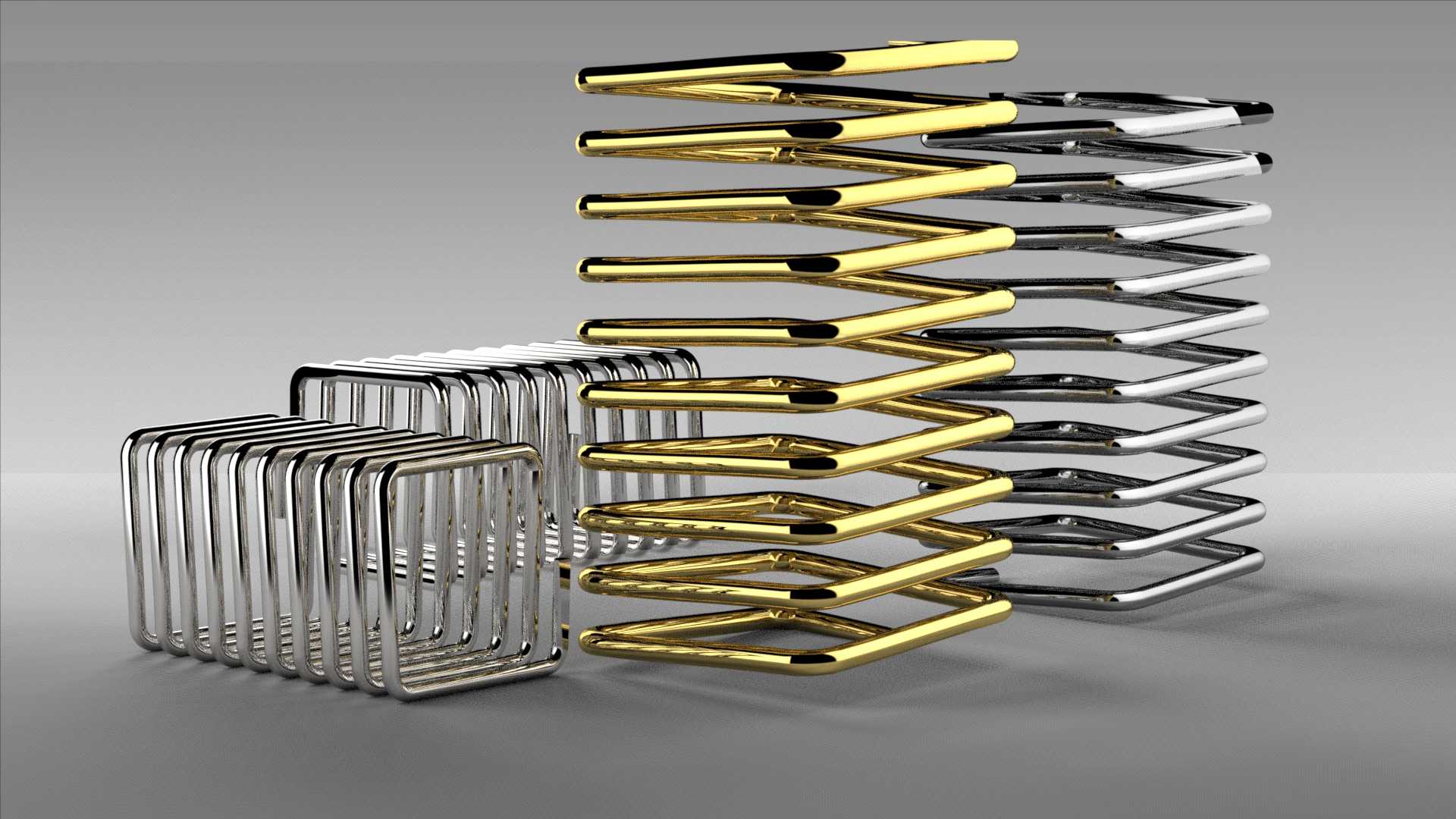

　　这类方形截面的螺旋弹簧，和常见的圆形截面圆柱弹簧最大的区别在于截面轮廓为矩形，绕制后形成的弹簧整体外轮廓同样为方形结构，在很多安装空间受限、需要匹配方形安装槽位的设备场景里，它的空间利用率比圆柱弹簧高出不少。日常做设备结构设计的时候，经常会遇到安装腔是方形预留槽的情况，如果硬塞圆形截面的圆柱弹簧，要么弹簧外径做小导致刚度不够，要么弹簧和腔壁发生剐蹭，长期往复运动下会磨损弹簧表面的防护层，甚至出现卡滞导致弹力输出不均，这时候方形螺旋弹簧的适配性优势就体现出来了——它的外轮廓可以和方形安装腔完全贴合，不会出现径向的多余窜动，弹力传递的同轴度也更容易保证。

　　从功能特性上来说，这类方形螺旋弹簧同样属于压缩弹簧的范畴，依靠轴向受载后的弹性变形吸收冲击、储存能量或者提供复位推力，和普通圆柱压缩弹簧的受力逻辑一致，但因为截面是方形，相同的安装外轮廓尺寸下，它的有效承载截面积比圆形线径的弹簧更大，能提供更高的轴向刚度，适合需要更大承载能力但径向安装尺寸被严格限制的工位。比如在一些小型冲压模具的卸料结构里，模座上预留的弹簧安装孔是方形的，空间非常紧凑，用普通圆弹簧要么刚度不够卸料力不足，要么外径太大装不进去，这时候选用同外轮廓尺寸的方形螺旋弹簧，就能在不改动模座原有加工尺寸的前提下，满足卸料力的设计要求。还有一些电子设备的卡扣复位结构、精密仪器的减震支撑位，因为内部布局是方正的腔体结构，方形弹簧可以直接嵌入腔体，不需要额外设计导向结构来限制弹簧的径向偏移，能减少零件数量，简化装配流程。

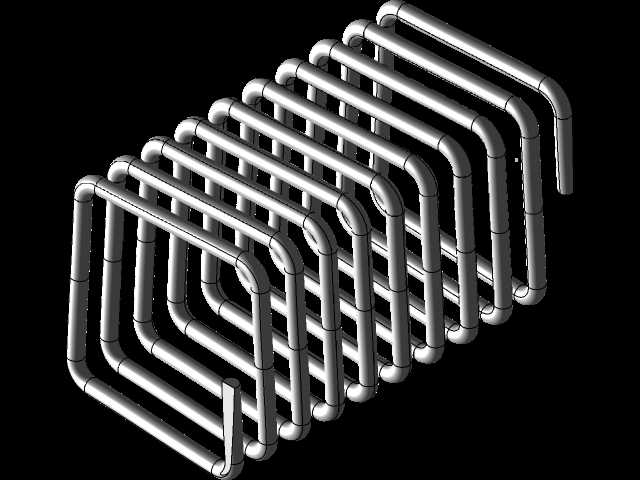

　　做这类弹簧的三维建模的时候，首先要确定的核心参数是方形截面的边长、弹簧的有效圈数、自由高度、节距，还有两端的并圈结构——和普通圆柱弹簧一样，压缩弹簧的两端通常需要做并圈磨平处理，保证支撑端面和弹簧轴线垂直，安装后不会出现偏载。建模的时候不能直接用普通的螺旋线做扫描路径，因为方形弹簧的螺旋路径是沿着方形轮廓做螺旋上升的，每一圈的轨迹都是正方形，相邻圈之间的轴向距离就是设计节距，扫描的时候要注意截面的方向始终和螺旋路径的切线方向垂直，不然绕出来的弹簧会出现截面扭曲，和实际加工出来的产品形态不符。另外还要注意两端并圈部分的节距是逐步缩小的，最后一圈的端面要磨平到和支撑面完全贴合，建模的时候要把这部分的过渡做自然，不能出现圈与圈之间的干涉，不然导出工程图或者做装配干涉检查的时候会报错。

　　关于安装边界的问题，这类方形弹簧的安装首先要保证安装槽的内轮廓尺寸比弹簧的外轮廓大0.1到0.3毫米的间隙，这个间隙不能太大，不然弹簧受压缩的时候还是会出现径向歪斜，也不能太小，不然弹簧表面处理的涂层或者长期使用产生的微小变形会导致弹簧在槽内卡滞。弹簧的两端支撑面必须保证平行度公差在0.1毫米以内，如果支撑面倾斜，弹簧受载的时候各个边的受力不均匀，会出现某一侧的圈提前并紧，长期使用后局部应力过大导致断裂。另外在选型的时候要核算弹簧的压缩量，最大工作压缩量不能超过弹簧全变形量的70%，避免出现压并后产生永久塑性变形，失去弹性。和圆形弹簧不同的是，方形弹簧的四个角位置是应力集中的区域，设计的时候如果是重载工况，要把方形截面的四个角做微小的圆角过渡，减少应力集中系数，提升弹簧的疲劳寿命。

　　在实际的设备应用里，这类方形弹簧还经常用在一些方形导向杆的复位结构上，比如自动化设备里的方形导柱配套的复位弹簧，因为导柱本身是方形截面，配套方形弹簧可以直接套在导柱外面，不需要额外加圆形导向套，弹簧内圈和方形导柱之间留合适的间隙，就能保证弹簧沿着导柱轴向伸缩，不会出现扭转偏移。还有一些家具五金、锁具的内部结构里，因为内部的安装空间是方正的塑胶壳体槽位，用方形弹簧可以充分利用壳体内的空间，在有限的体积内提供足够的复位弹力，不需要为了适配圆形弹簧额外扩大壳体尺寸，能帮着缩小整个产品的整体体积。做结构设计的时候不要一遇到弹性复位需求就选标准圆柱弹簧，要根据实际的安装空间形状、承载要求、导向结构形式来选择合适的弹簧类型，方形螺旋弹簧虽然不如圆柱弹簧通用，但在适配方形安装空间的场景下，它的结构优势是普通弹簧替代不了的，建模的时候也要注意把实际加工的工艺细节考虑进去，比如端部的磨平、圈与圈之间的间隙、角部的圆角，建出来的模型才能直接用于后续的工程图输出、装配干涉检查和有限元受力分析，不会和实际加工出来的零件出现尺寸偏差。
