箱装组合式拉拔器套件三维结构设计

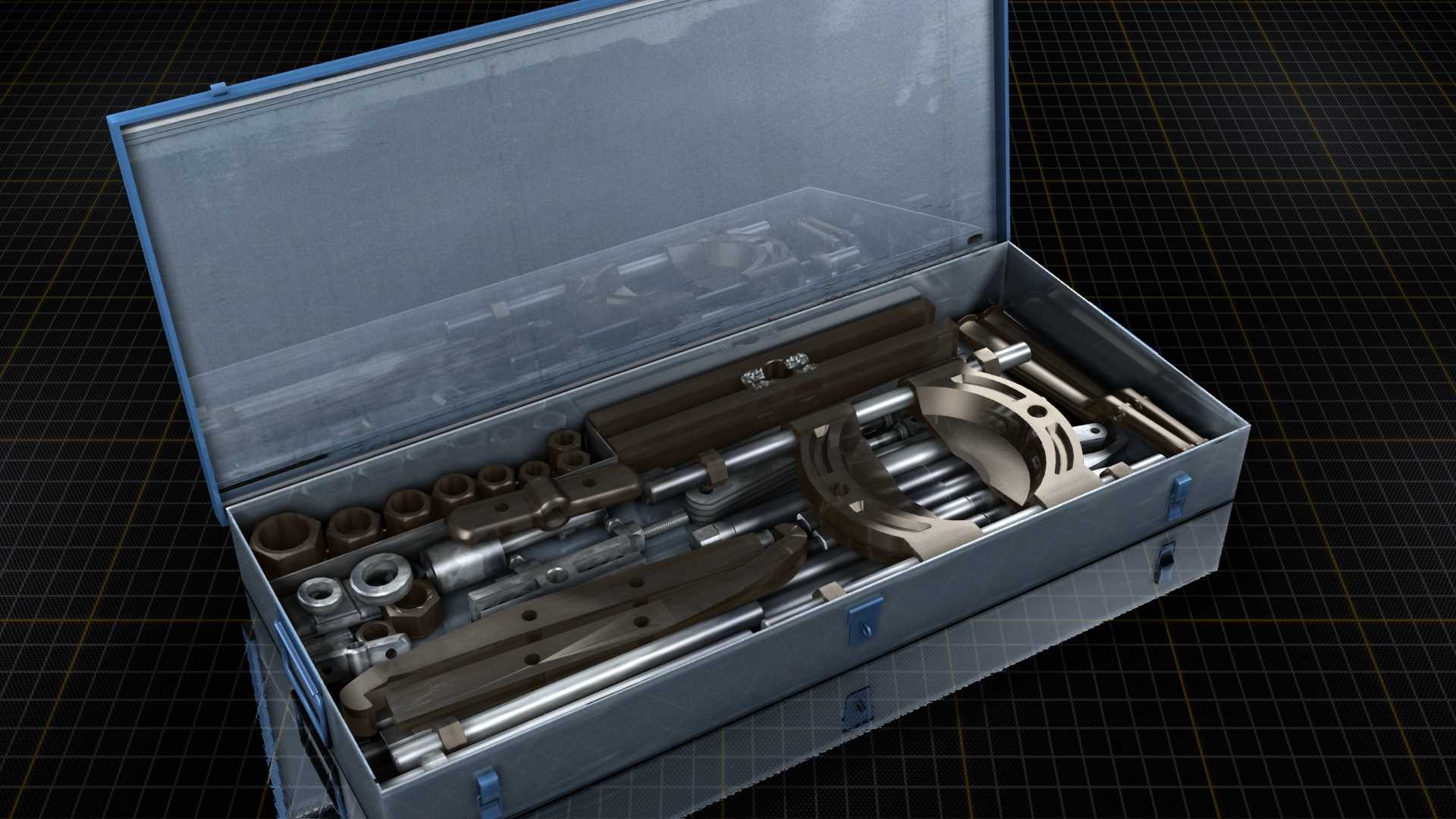

　　在设备运维、机械装配、产线检修的现场场景里，轴系部件的拆卸始终是高频且考验工具适配性的作业环节，过盈配合的轴承、轴套、皮带轮、密封端盖等零件，若采用敲击、撬别等野蛮拆卸方式，极易造成轴颈拉伤、配合面变形、零件基体崩裂等不可逆损伤，大幅提升备件更换成本，甚至导致整台设备的核心部件报废。这套组合式拉拔器套件，正是针对多规格轴系零件拆卸需求做的模块化设计，整套工具收纳于定制金属工具箱内，箱盖内侧做了成型泡棉定位槽，每一类拉爪、接杆、顶头、转接套都有对应的卡位，外出抢修、跨车间作业搬运时不会出现工具磕碰窜动，开箱即可快速清点配件，避免作业中途因缺件停滞。

　　从功能覆盖来看，套件搭配了不同行程的中心顶杆，顶杆端部做了硬质合金镶头处理，顶压作业时不会因为接触应力过大出现端头镦粗、打滑的问题，针对不同直径的被拆零件，配置了两爪、三爪两种拉合结构，三爪结构适配圆周受力均匀的盘类零件，比如电机端轴承、联轴器外圈，拉合时三个受力点沿圆周120度均匀分布，拆卸过程中零件不会出现偏斜卡滞；两爪结构则适合空间受限的窄位作业，比如变速箱内部、设备机架夹缝处的零件拆卸，可避开周边的管路、线束干涉。不同长度的加长接杆可以组合拼接，适配不同轴向深度的拆卸场景，不需要额外搭配垫块就能覆盖从微型轴承到大型传动轮的拆卸跨度，针对带内螺纹孔的被拆零件，套件还配套了内螺纹转接拉头，不需要卡接零件外圈就能从端面完成拉拔，避免薄壁外圈受力变形。

　　设计过程中，所有受力部件都做了强度校核，拉爪的钩部做了圆弧过渡处理，不会因为应力集中出现断裂，拉爪与横梁的连接采用可滑动调节结构，作业时可以根据被拆零件的外径快速调整卡接位置，不需要额外拆装紧固件。中心顶杆的螺纹采用梯形传动螺纹，相比普通三角螺纹承载能力提升40%以上，旋转施力时传动更顺畅，不会出现螺纹咬死的情况，配套的加力杆可以根据拆卸所需力矩灵活搭配，大过盈量拆卸时可以通过加力杆放大输入力矩，不需要借助锤击就能平稳输出拉拔力。

　　整套工具箱采用冷轧钢板冲压成型，箱体边角做了圆弧包边处理，搬运时不会划伤操作人员，箱锁采用弹簧搭扣结构，频繁开合也不会出现松脱，箱体内部的工具排布按照作业使用频率做了分区，最常用的三爪拉头、标准长度顶杆放在最易取的上层位置，加长接杆、特殊规格转接套放在下层，作业时可以快速拿取对应配件，不需要翻找整箱工具。从安装边界来看，整套工具收纳后箱体尺寸适配常规维修工具车的抽屉层，不需要单独预留特殊存储空间，单套工具的重量控制在单人可搬运范围内，高空作业、狭小设备间作业时也能灵活携带。

　　实际作业过程中，使用这套拉拔器套件不需要对被拆零件做额外的焊接、夹持工装，只需要根据零件尺寸选好对应拉爪，调整好卡接位置，旋转中心顶杆即可平稳将过盈配合零件从轴上拉出，整个施力过程沿轴向线性输出，不会对轴的配合面产生径向敲击力，能有效保护核心传动部件的配合精度，尤其适用于电机维修、减速机维保、泵类设备拆解、生产线传动部件更换等场景，相比单一规格的固定拉马，这套组合套件可以覆盖90%以上常规工业设备的轴系零件拆卸需求，减少维修班组的工具储备种类，降低工具管理成本。在建模过程中，所有配合部件都做了间隙适配验证，拉爪的滑动槽、接杆的连接螺纹、顶杆的传动配合都按照实际加工公差做了预留，模型可以直接用于工装加工参考、工具类产品的结构优化，也可以作为维修实训场景的教学演示模型，帮助新入行的维修人员理解拉拔作业的受力逻辑，掌握不同工况下的工具选型搭配方法。
