精密销钉提取器组套装结构设计

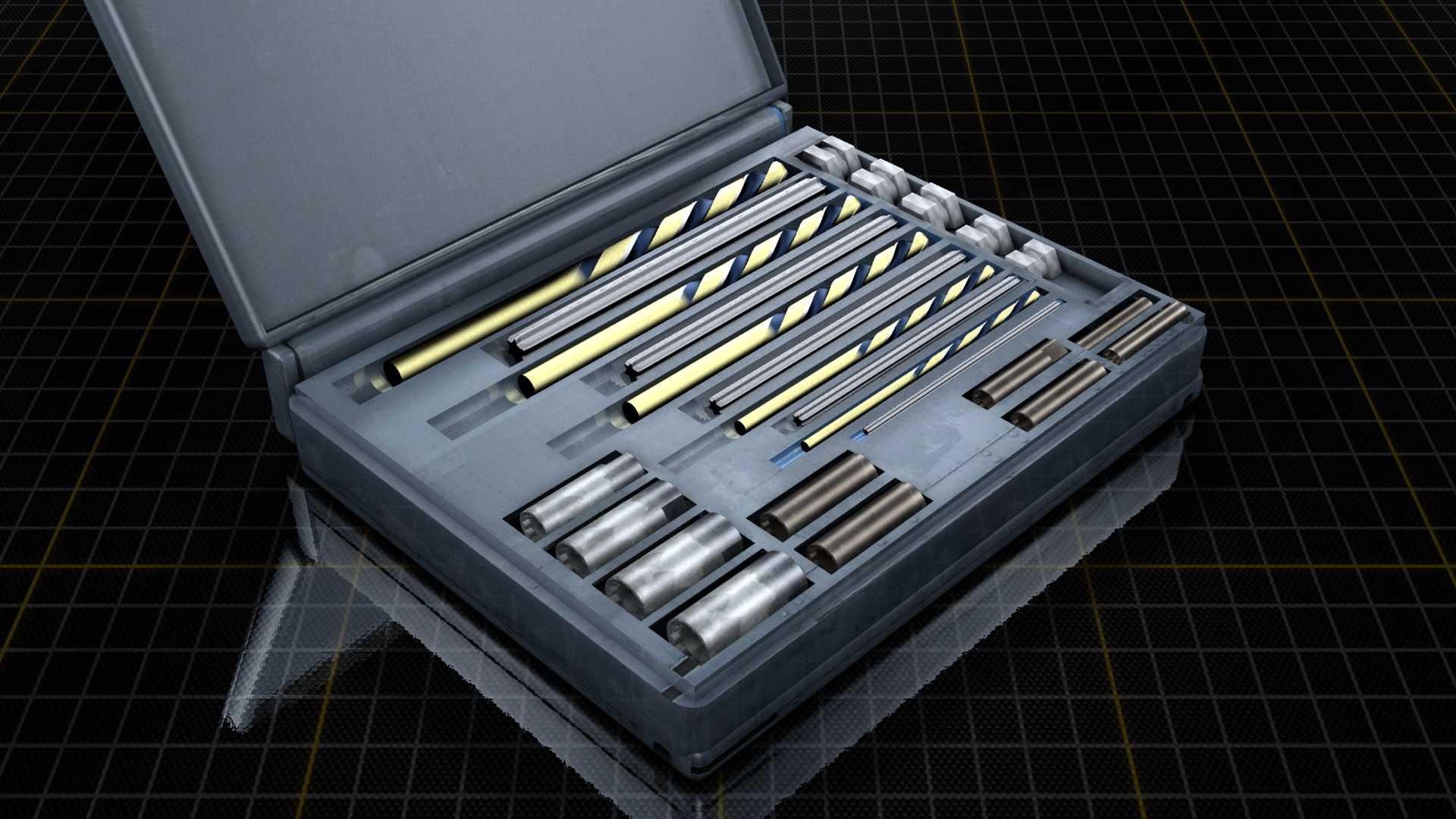

　　这套提取器组主要面向机械装配、设备维保场景下的过盈配合销钉、小型衬套类零件的无损拆卸作业，在模具维保、精密设备检修、工装夹具维护的日常作业中，过盈装配的定位销、导向销拆卸一直是容易损伤基体的作业环节，传统的敲击、撬拔方式很容易造成销孔变形、零件基体磕碰损伤，这套提取器组就是针对这类作业痛点设计的专用工具套装。整套工具采用模块化收纳设计，硬质工程塑料盒体做了定位槽预成型设计，每一根拔销杆、每一个适配套环都有对应的卡位，作业时可以快速选取对应规格的配件，不会出现工具混杂翻找的情况，盒体闭合后有可靠的锁止结构，外出上门维保携带时不会出现工具散落的问题。从功能配置上看，套装覆盖了常用规格的圆柱销、内螺纹销的拆卸需求，

　　不同直径的拔销杆对应不同的销钉尺寸，配套的支撑套环做了端面倒角处理，作业时支撑面可以平稳贴合在零件基体表面，不会因为局部应力集中压伤工件表面，拔销杆的头部做了适配内螺纹的连接结构，旋入销钉内孔后可以保证连接同轴度，避免斜向拉力造成销钉卡滞、拔销杆断裂的问题。设计过程中重点考虑了受力传递的合理性，拔销杆采用合金结构钢材质，表面做了硬化处理，长期承受拉拔载荷不会出现杆部弯曲、螺纹滑牙的问题，支撑套环的高度做了梯度设计，针对不同伸出长度的销钉都能找到合适的支撑高度，保证拉拔力始终沿销钉轴线方向，避免侧向分力损伤销孔内壁。整套工具的外形尺寸适配常规的工具柜抽屉存放，收纳状态下整体轮廓规整，没有突出的尖锐结构，不会刮伤存放空间内的其他工具，

　　各个组件之间的配合间隙控制在合理范围，拔销杆与支撑套环的滑动配合顺畅，不会出现卡滞或者旷量过大的问题。在实际作业过程中，使用这套工具不需要对工件做额外的避让加工，只需要选择对应直径的拔销杆旋入销钉端部的内螺纹，匹配合适高度的支撑套环，通过滑动配重锤的冲击力或者螺旋进给的施力方式，就可以平稳将销钉从孔位中拔出，整个施力过程力线与销钉轴线重合，不会对销孔内壁造成划伤，也不会因为敲击产生的振动影响周边其他装配结构的精度。针对不同作业场景的需求，套装内的配件可以灵活组合，比如拆卸深度较深的销钉时，可以选用长度更长的拔销杆，配合加高的支撑套环，保证足够的拉拔行程；拆卸直径较小的销钉时，选用小直径的拔销杆配合小尺寸支撑套，

　　避免支撑面过大压到周边的精密加工面。设计时还考虑了工具本身的维护便利性，所有组件都做了表面防锈处理，日常存放不需要做特殊的防锈养护，拔销杆的连接螺纹做了磨损余量设计，长期使用出现轻微磨损后依然可以可靠连接，不会出现滑牙脱开的安全隐患。盒体内部的定位槽采用了耐磨的工程塑料材质，频繁取放工具不会造成槽位磨损变大，保证工具收纳后始终保持固定位置，不会因为运输、移动过程中的晃动产生碰撞异响，也避免工具之间互相磕碰损伤表面精度。在设备维保车间的实际使用中，这套工具可以覆盖80%以上常规规格定位销的拆卸作业，相比传统的撬、敲拆卸方式，作业效率可以提升60%以上，同时能将销孔、基体的损伤率降到极低的水平，尤其适合对装配精度要求高的模具、精密自动化设备的维保作业，不会因为拆卸环节造成零件精度损失，减少后续重新铰孔、配销的额外工作量。
