潜水机器人搭载多普勒测速仪结构

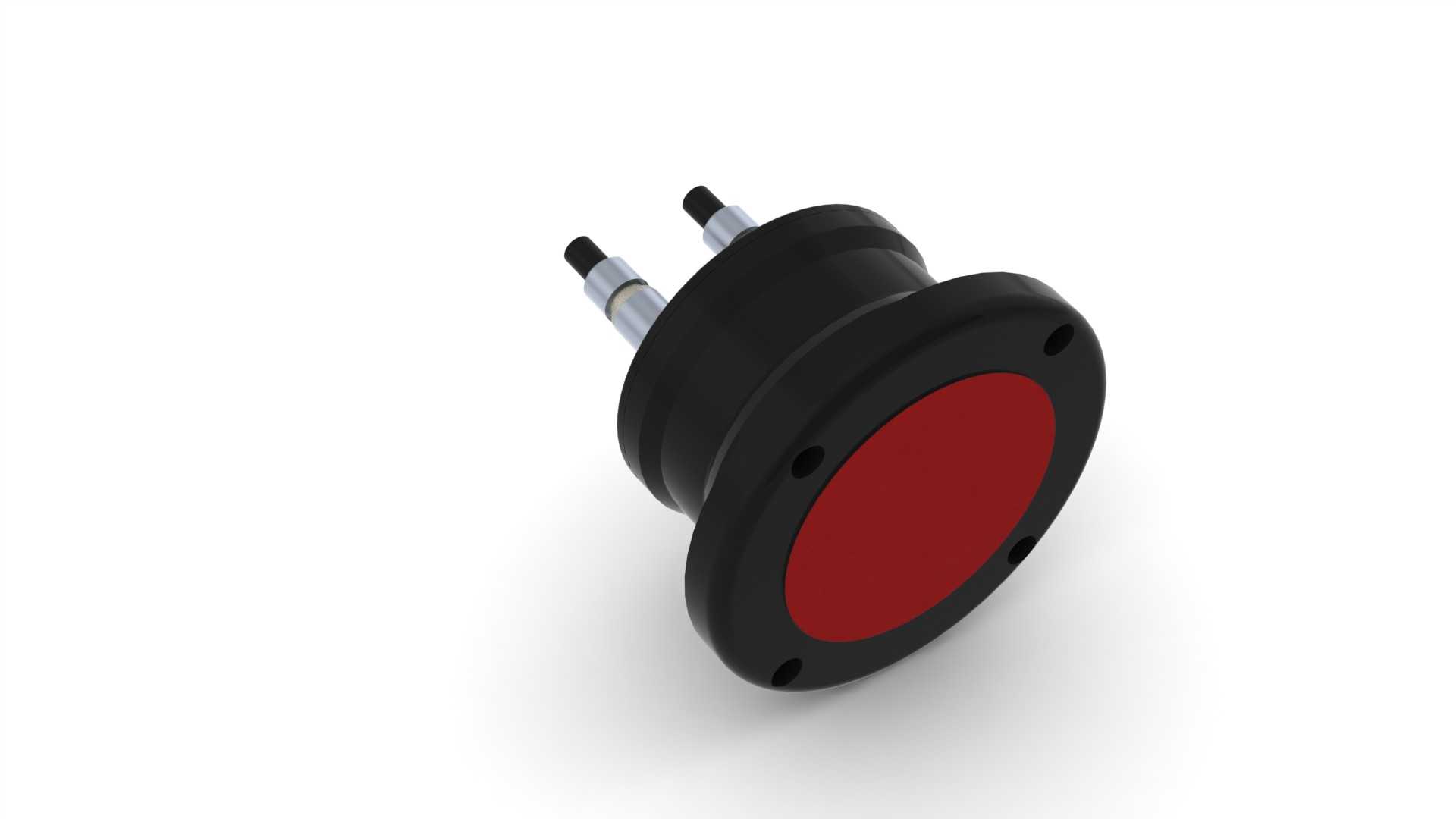

　　这款多普勒测速仪是专为水下潜航设备配套的核心传感部件，在实际水下作业场景中，它承担着为潜水机器人提供实时航速、相对水流速度、水底位移参考的核心作用，是水下潜器实现精准定航、悬停定位、轨迹追踪不可或缺的感知单元。从结构设计来看，整体采用带法兰边的短圆柱主体构型，前端的圆形换能器面是核心的声波收发区域，设计时特意将换能器面做了沉台防护处理，避免潜器在靠近水底、触碰障碍物或者进出回收坞的时候直接刮蹭到换能器表面，毕竟压电陶瓷材质的换能器面一旦出现磕碰划痕，会直接影响声波发射的指向性与接收灵敏度，进而导致测速数据出现偏差。主体外壳采用硬质耐压结构设计，能够适配常规近岸浅水作业的水压环境，壳体表面做了哑光黑色的防腐处理，

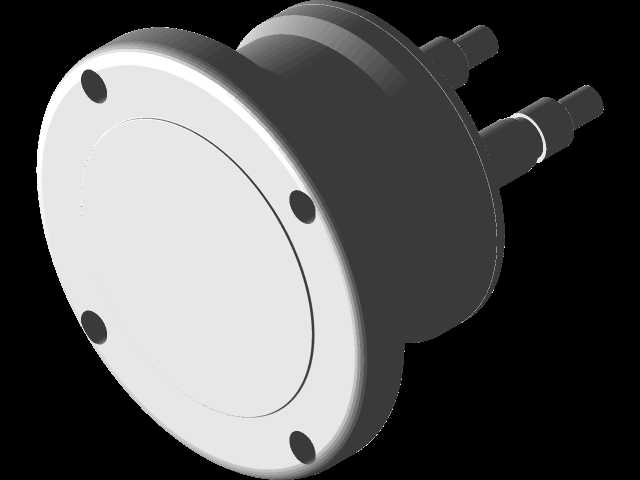

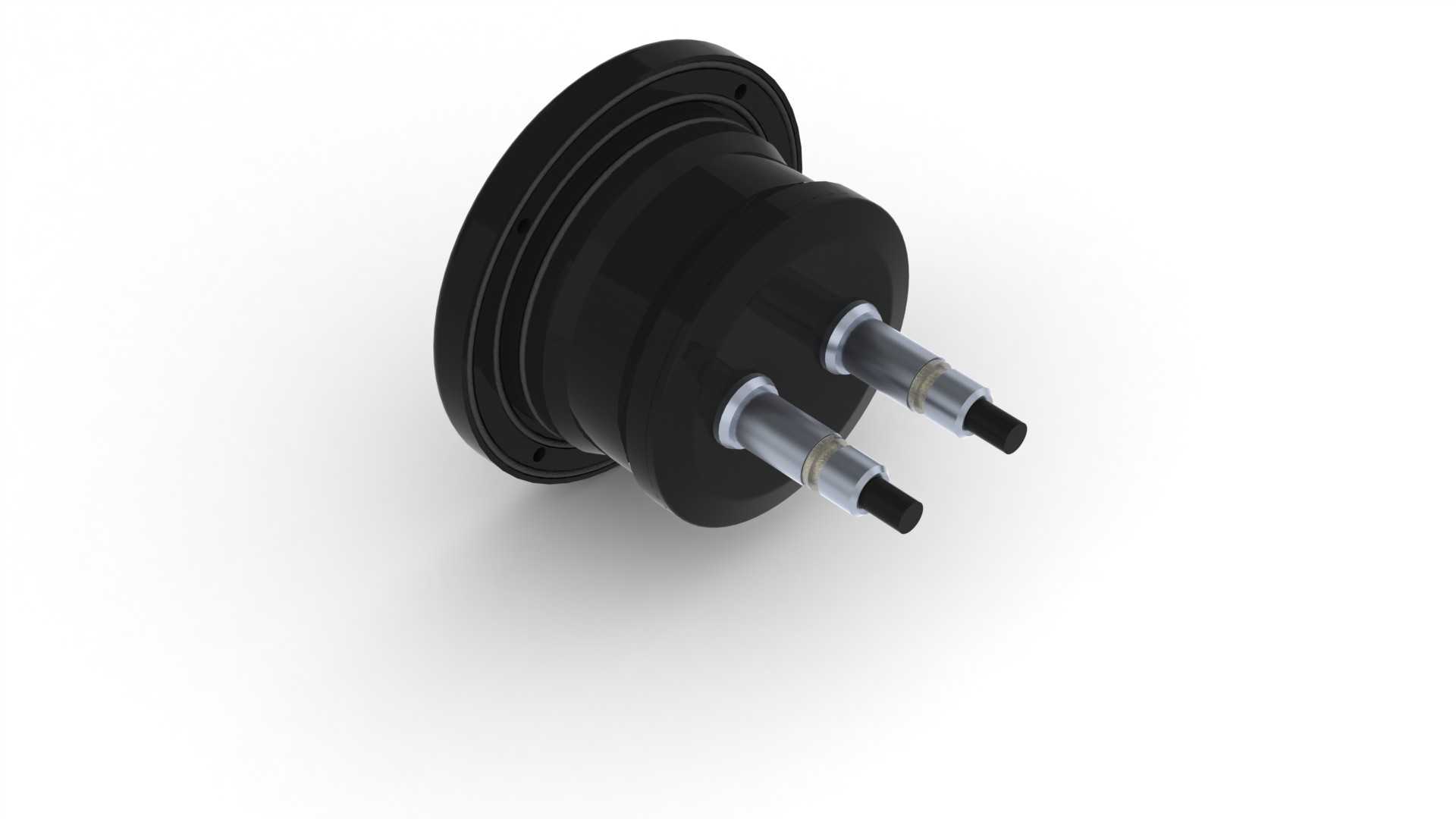

　　能够抵御海水长期浸泡带来的盐雾腐蚀与电化学侵蚀，两个同轴布置的水密接插件从壳体尾部伸出，分别负责供电与信号传输，接插件的根部做了应力释放的凸台结构，避免潜器在布放、回收过程中线缆弯折拉扯导致水密失效。安装边界上，法兰盘上均匀分布的四个安装孔是核心的定位基准，设计时孔位做了沉头处理，安装后螺栓头不会突出法兰端面，既可以避免螺栓突出剐蹭外部结构，也能保证安装面与潜器安装基座完全贴合，保证换能器面的朝向精度——要知道这类测速设备对安装角度偏差非常敏感，哪怕1度的倾角偏差，在长距离航行后都会累积出不小的定位误差，所以安装面的平面度、孔位的位置度在建模时都做了严格的公差约束。从功能实现逻辑上，它依靠向水体或者水底发射固定频率的声波，

　　通过接收反射回波的多普勒频移来解算自身相对于水体或者水底的运动速度，相比传统的惯性导航方案，它不会随时间累积漂移误差，能够在浑浊、无光的水下环境稳定输出速度数据，不管是用于水下管线巡检的爬行机器人，还是用于水域科考的自主潜航器，都可以依托它的测速数据修正惯导的累积误差，实现长时间的精准水下导航。建模过程中，特意还原了壳体上的密封槽结构，法兰与主体壳体的配合面设置了径向密封圈槽，装配时通过O型圈实现静密封，保证壳体内部的电路腔完全与外部水体隔绝；尾部的接插件与壳体的配合位置也设计了密封结构，所有可能出现渗水的配合面都做了相应的密封冗余设计，毕竟水下设备的水密可靠性是第一位的，一旦出现渗水短路，整个设备就会直接失效，

　　甚至可能影响潜器的整体供电安全。在实际选型配套时，需要重点关注它的安装朝向，必须保证换能器面的法线方向与潜器的航行基准面保持严格垂直，同时安装位置要尽量远离潜器的推进器扰流区域，避免推进器搅动的紊流对声波回波造成干扰，导致测速数据出现跳变；另外接插件的出线方向要顺着潜器的线缆走向布置，避免线缆在水流冲击下持续晃动拉扯接插件。从外形尺寸来看，整体短粗的构型非常适合安装在潜器的头部或者底部位置，不会过多占用潜器内部的宝贵空间，突出壳体的长度控制得非常紧凑，不会在潜器航行时产生额外的突出阻力，也降低了航行过程中被水草、废弃渔网等水下杂物勾挂的风险。在结构细节处理上，壳体的所有外棱角都做了圆角过渡，没有尖锐的直角边，一方面是为了减少水下航行的涡流阻力，另一方面也避免在装配、维护过程中划伤操作人员或者划破潜器的其他线缆外皮。换能器表面的红色防护层是专门的透声材料，建模时特意区分了它与壳体材质的差异，这层材料既要保证声波能够低损耗穿透，也要具备足够的耐磨、抗腐蚀性能，能够长期在含沙水体中耐受水流的冲刷。
