船用1000GPH规则结构舱底排水泵

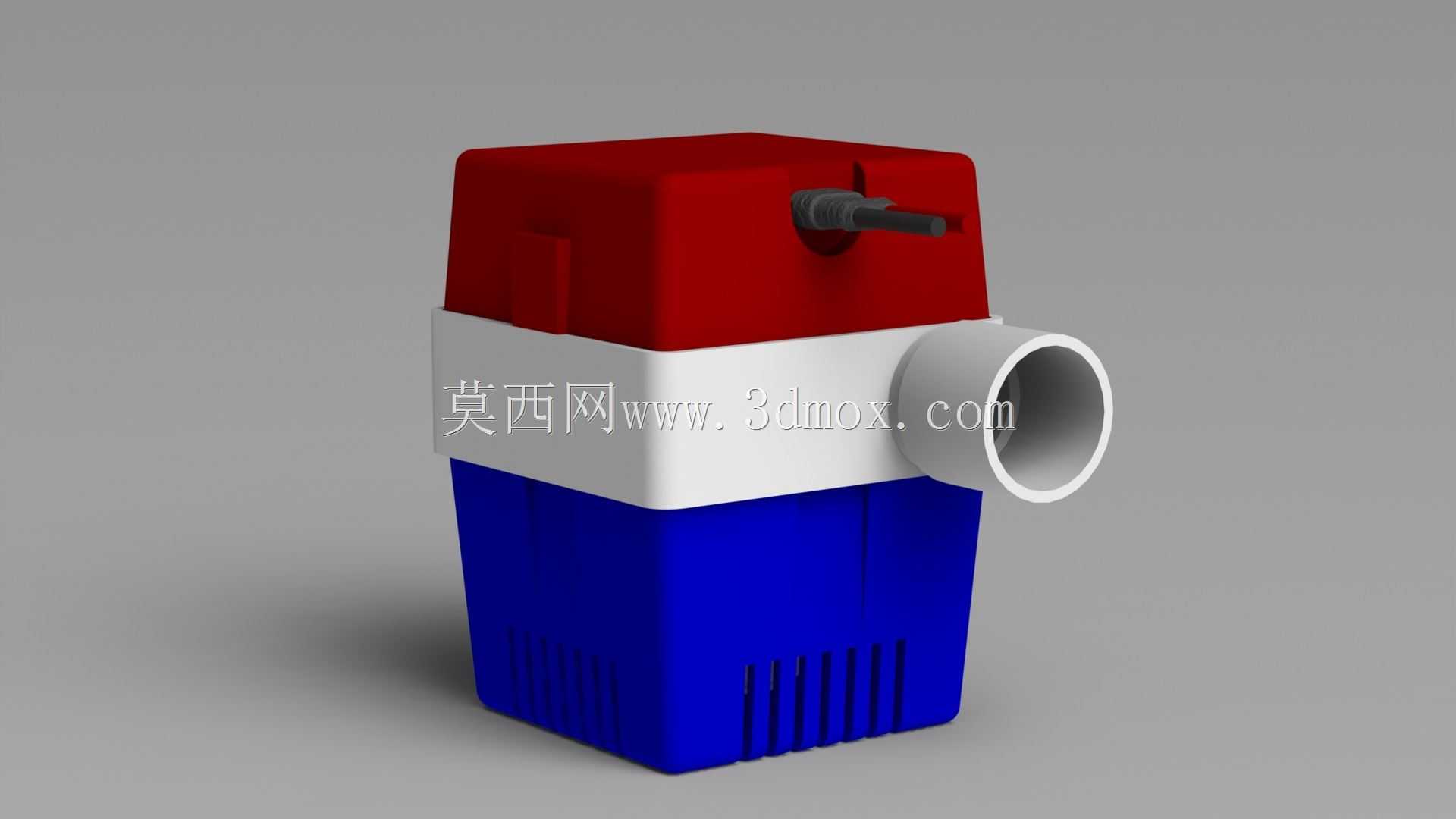

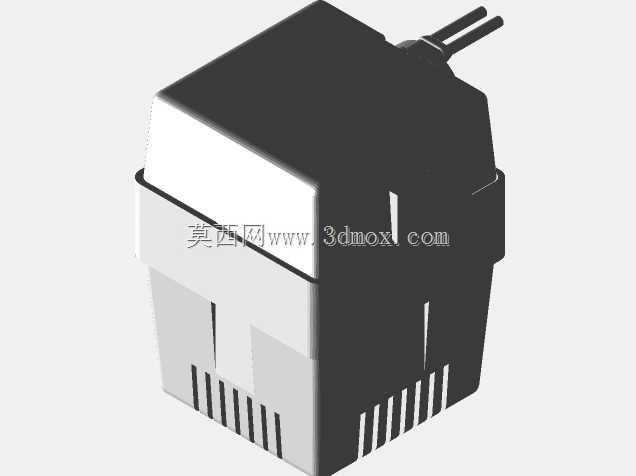

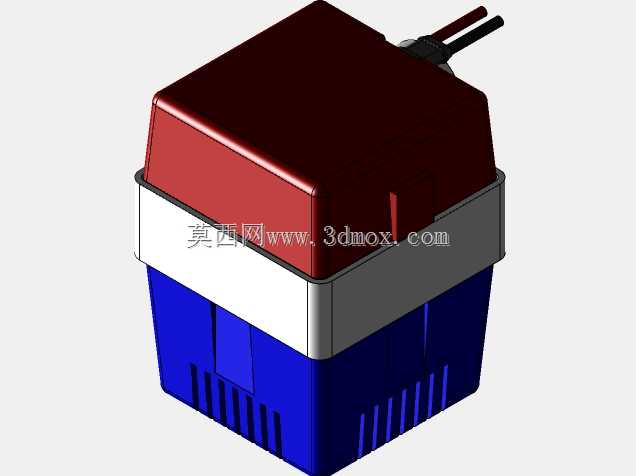

这款舱底泵主要面向小型船舶舱室积水排放场景设计，日常航行中，船体缝隙渗入的冷凝水、甲板冲洗残留积水、意外渗漏的少量液体都会汇集在舱底位置，若不及时排出，不仅会增加船体自重影响航行吃水深度，长期积水还会侵蚀舱内金属构件、加速舱底涂层老化，这类1000GPH流量规格的舱底泵，刚好适配长度在8米以内的小型休闲艇、作业渔船的日常排水需求，可在短时间内快速排干舱内积水，维持舱内干燥环境。从结构设计来看，整体采用三段式模块化布局，上部红色腔体为电机与控制模块安装区，侧面预留的出线接口可直接连接船载直流供电线路，中部白色环带为密封分隔层，将上部电气腔与下部过流腔完全隔离，避免积水渗入电气部分造成短路故障，侧置的大口径出水接口可匹配标准柔性排水软管，安装时无需额外做变径转接，下部蓝色腔体为进水过滤区，侧面开设的竖向格栅可拦截舱底积水中的碎屑、杂物，防止大颗粒杂质进入叶轮腔造成卡滞损坏。建模过程中，先绘制整体外形的基准草图，确定各段腔体的高度比例与外径尺寸，重点校核出水接口的中心高度，确保安装后接口位置高于舱底警戒水位，避免停泵时出现虹吸倒灌问题；随后拆分各部件建模，上部腔体先做基础方块拔模，再切出接线口的安装位，边缘做圆角过渡避免应力集中，中部密封环单独建模后与上下腔体做配合装配，添加密封槽的结构细节，下部进水腔的格栅采用阵列特征生成，逐一调整格栅间隙宽度，兼顾过流面积与杂物拦截效果；叶轮腔内部结构按照离心泵流道特性做曲面优化，确保流体进入叶轮时流道顺滑无突变，减少水力损失。安装边界方面，整体为立式方型结构，底部可直接通过螺栓固定在舱底最低位置的安装平面上，无需额外做倾斜调整，进水格栅底部与舱底平面预留5mm左右的间隙，避免舱底沉积的淤泥直接吸附在格栅上造成进水堵塞，出水接口朝向可根据舱内管路走向调整，整体占用舱内空间极小，不会影响舱内其他设备的布置。建模完成后逐一核对各配合面的公差，确保密封部位的配合间隙满足防水要求，电气腔的壁厚满足船用设备的抗振要求，可适配船舶航行中的颠簸振动工况，长期使用不会出现结构松动、密封失效的问题。
