水下潜器测距声纳探测模块结构设计

　　做水下潜器配套结构设计快八年，这类测距声纳模块的结构落地，最先要卡的永远是水下工况的边界约束，不是随便画个圆柱壳子塞换能器就能交付。先从实际应用场景说，这类模块常装在ROV、AUV的艏部、底部或者侧舷位置，近岸浅海作业时要扛住水草剐蹭、泥沙冲刷，大深度下潜时还要承受持续静水压，同时不能给潜器本体带来过多的航行阻力，所以外形选型阶段就敲定了细长圆柱构型，头部做圆弧过渡，尾部出线位置做锥面收窄，尽可能降低迎流面的紊流产生。

　　实际用途上，这个模块核心是给潜器提供近距离障碍物测距、离底高度检测的实时数据，和船用大型测深声纳不一样，它的探测距离不需要覆盖几公里，大多是0.1米到100米的近程量程，要的是近距离盲区小、测距刷新率够高，能支撑潜器在狭窄水下空间、近底作业时的避障动作，比如水下管线巡检时，要实时反馈模块到管壁的距离，避免潜器碰撞损伤管线或者自身结构。

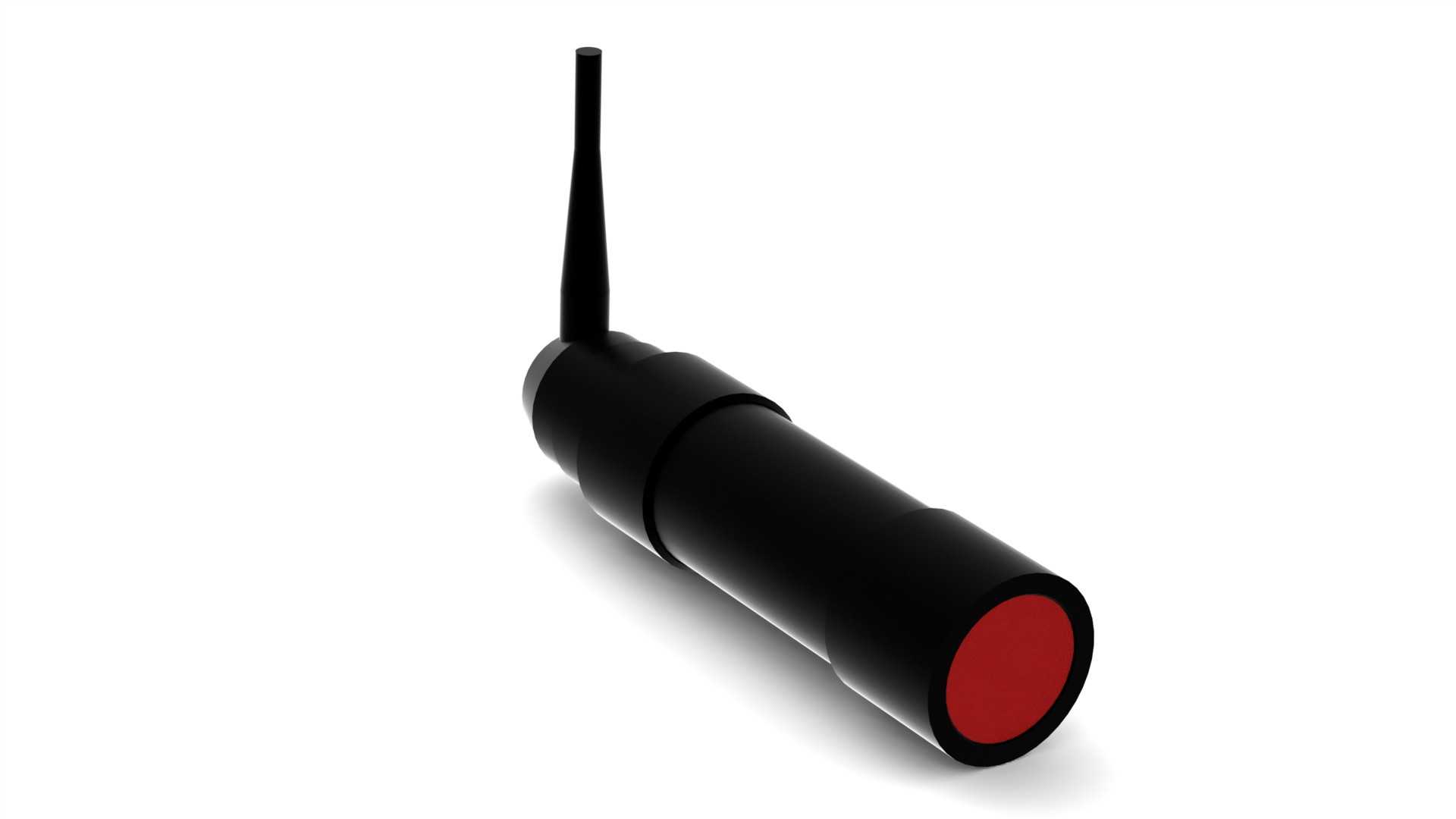

　　功能特性层面，结构设计首先要满足换能器的透声要求，前端红色的透声罩是和声学团队反复匹配参数定的，材质选用声学阻抗和海水接近的聚氨酯灌封层，厚度严格控制在换能器工作频率对应的半波长整数倍，避免声能在罩体界面过度反射损耗；黑色的壳体部分选用硬质阳极氧化的铝合金材质，兼顾耐压强度和轻量化要求，壳体壁厚按照100米工作水深加1.5倍安全系数核算，避免深水压力下壳体形变挤压内部电路板。模块尾部的出线天线，是集成了水声通信辅助发射的杆状结构，根部做了双重密封结构，第一道是径向O型圈静密封，第二道是环氧树脂灌封密封，防止海水顺着线缆间隙渗入壳体内部，所有壳体拼接的位置都设计了密封槽，O型圈的压缩量控制在18%到22%之间，既保证密封可靠性，又不会因为压缩量过大导致装配困难或者密封圈永久变形。

　　设计思路上，没有做复杂的异形结构，全程遵循水下设备结构设计的可靠性优先原则，所有棱角都做了R2以上的圆角处理，避免应力集中，同时减少水下挂扯渔网、水草的概率。内部结构分三个舱段，最前端是换能器安装舱，做了定位台阶保证换能器和透声罩的同轴度，偏差控制在0.1mm以内，避免声轴偏移影响测距精度；中间是电路舱，电路板通过减震橡胶圈固定在壳体内壁的安装凸台上，隔绝潜器推进器带来的持续振动，防止电路板上的晶振、接插件出现松脱；尾部是出线舱，预留了线缆应力释放的弯曲空间，避免潜器布放回收时线缆弯折断裂。

　　外形尺寸与安装边界这块，整体圆柱段外径控制在32mm，总长度不含尾部天线是120mm，天线长度85mm，安装时只需要在潜器壳体上开对应直径的安装孔，通过壳体上预留的两个M3安装螺孔就能固定，安装突出潜器壳体的高度不超过35mm，不会过多改变潜器的原有水动力外形。安装时要注意声轴方向和潜器的探测方向保持平行，偏差不能超过2度，否则会导致测距数据出现系统性偏差，另外模块的供电和通信线缆要和潜器的动力线缆分开走线，间隔至少50mm，避免动力线的电磁干扰影响声纳的回波信号接收。

　　做这类水下传感部件的结构设计，最容易忽略的是长期海水浸泡的防腐问题，除了壳体本身的硬质阳极氧化层，所有外露的金属件都选用316L不锈钢材质，和铝合金接触的位置加尼龙绝缘垫片，避免不同金属在海水中形成电偶腐蚀，之前有项目踩过这个坑，普通不锈钢螺丝和铝合金壳体直接接触，海试三个月就出现接触位置腐蚀剥落，导致密封失效进水，这次设计里所有连接紧固件都做了绝缘处理，透声罩和壳体的拼接位置除了密封，还涂了薄薄一层硅脂，既辅助密封，也防止海生物附着在拼接缝隙里，长期使用后难以拆解维护。另外模块的整体重量在空气中控制在180g左右，水中重量接近零浮力，不会给潜器带来额外的配平负担，这也是小微型潜器配套部件设计时必须考虑的点，过重的外挂部件会直接影响潜器的姿态控制精度，增加推进器的功耗，缩短水下作业时长。
