钣金结构汽车吊比例拼装模型

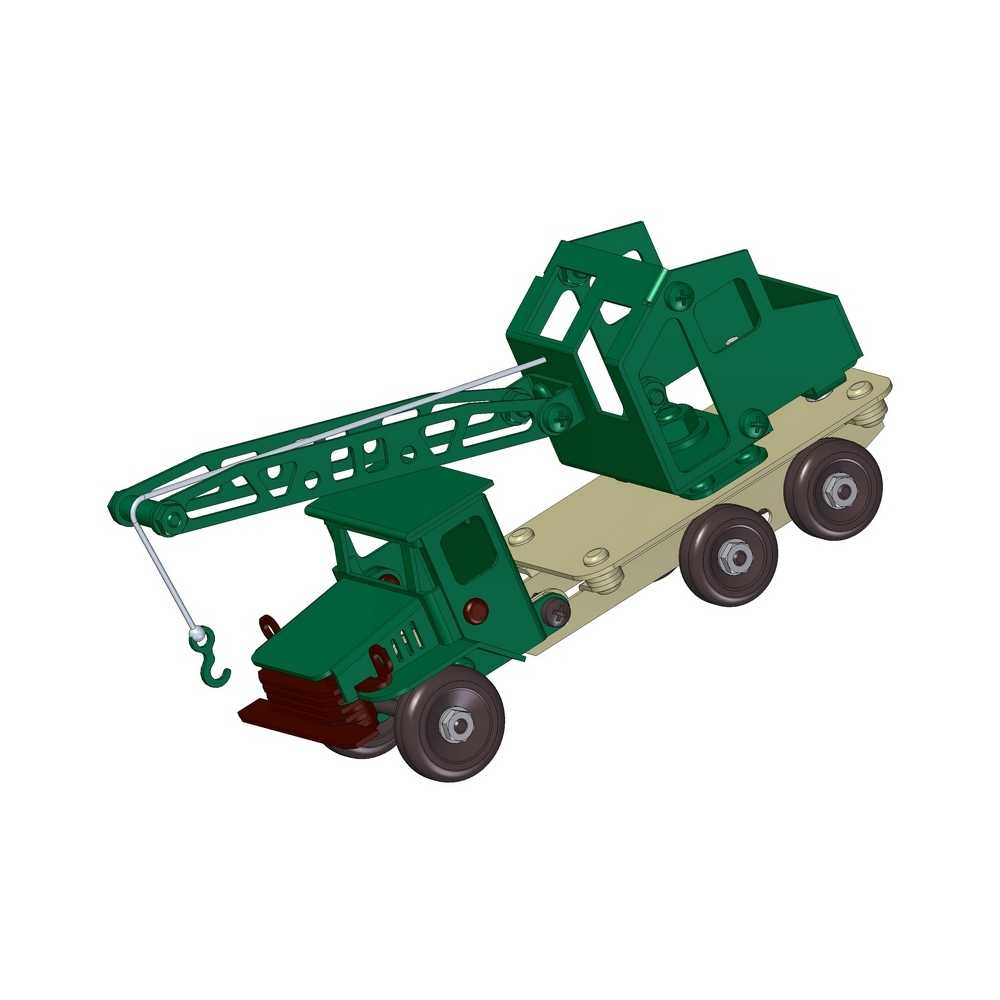

　　这款钣金结构的汽车吊比例模型，整体采用薄板弯折成型的设计思路，所有构件均依托钣金加工工艺实现，无需复杂的注塑或者铸造成型环节，适配手工小批量制作或者教学演示场景。从实际应用场景来看，这类钣金拼装模型一方面可以作为钣金工艺教学的实操载体，让学习者直观理解薄板弯折、孔位对位、卡扣连接的工艺逻辑，另一方面也可作为静态展示的工业文创摆件，还原轮式起重机的核心结构特征。

　　从功能特性上看，模型完整还原了轮式汽车吊的核心功能模块：下部是多轴轮式行走底盘，底盘采用分层钣金结构，预留了轮轴安装位，滚轮可顺畅转动，模拟真实起重机的行走移动功能；上部转台部分通过卡扣结构与底盘连接，可实现周向回转，还原起重机的回转作业动作；伸缩式吊臂采用多段钣金镂空结构，既减轻了模型整体重量，又还原了真实吊臂的桁架受力结构特征，吊臂前端预留了吊钩挂接位，配套的吊钩组件同样采用钣金弯折加细钢索连接，可模拟吊重起升的动作逻辑。

　　设计思路上，整个模型完全遵循钣金加工的工艺约束，所有零件均从平板板材下料，通过预设的弯折压痕实现立体成型，零件之间的连接全部采用卡扣式互锁结构，无需额外粘接或者紧固件，降低了拼装难度，同时也保证了结构的连接强度。在细节处理上，吊臂表面的镂空孔位并非单纯装饰，而是对应真实桁架吊臂的减重孔设计，在比例缩小后依然保留了结构受力的合理性；驾驶室部分采用一体化钣金弯折成型，边角处预留了工艺圆角，避免锐边划伤，同时还原了驾驶室的窗体轮廓细节；底盘部分的挡泥板、车尾配重块也都通过钣金弯折成型，配重块位置对应真实起重机的重心配平逻辑，保证模型在吊臂伸出状态下不会出现前倾倾覆的问题。

　　从外形尺寸与安装边界来看，这款比例模型拼装完成后整体长度控制在便于手持把玩的区间，吊臂完全收回状态下整机宽度不超过单张A4纸的短边尺寸，吊臂最大伸出长度约为机身长度的1.8倍，此时整机重心依然落在底盘轮组的支撑范围内，无需额外支撑脚即可保持稳定。轮组的安装位采用同轴孔设计，四个轮轴的孔位同轴度公差控制在钣金加工可实现的范围内，保证滚轮转动时不会出现卡滞；吊臂与转台的连接位采用翻边孔结构，提升铰接位置的耐磨性能，反复转动也不会出现孔位变形扩大的问题。

　　在结构细节的处理上，模型的每一处弯折都预留了合理的折弯半径，避免钣金弯折过程中出现板材开裂的问题，零件之间的卡扣配合间隙控制在0.1-0.2mm之间，既保证拼装时可以顺畅卡入，又不会出现配合过松导致的结构松散问题。转台与底盘的连接采用中心卡扣加环形定位边的结构，转动时阻尼感均匀，不会出现晃动或者卡顿的情况；吊钩部分的挂接孔采用翻边强化处理，避免细钢索长期拉扯导致孔位撕裂。整个模型的零件拆分逻辑充分考虑了板材的利用率，所有零件排版后可在单张标准尺寸的薄钢板上完成下料，减少材料浪费，同时也降低了加工时的换刀频次，适配激光切割或者数控冲床的批量加工需求。
