起重设备用钢丝绳缠绕卷筒结构

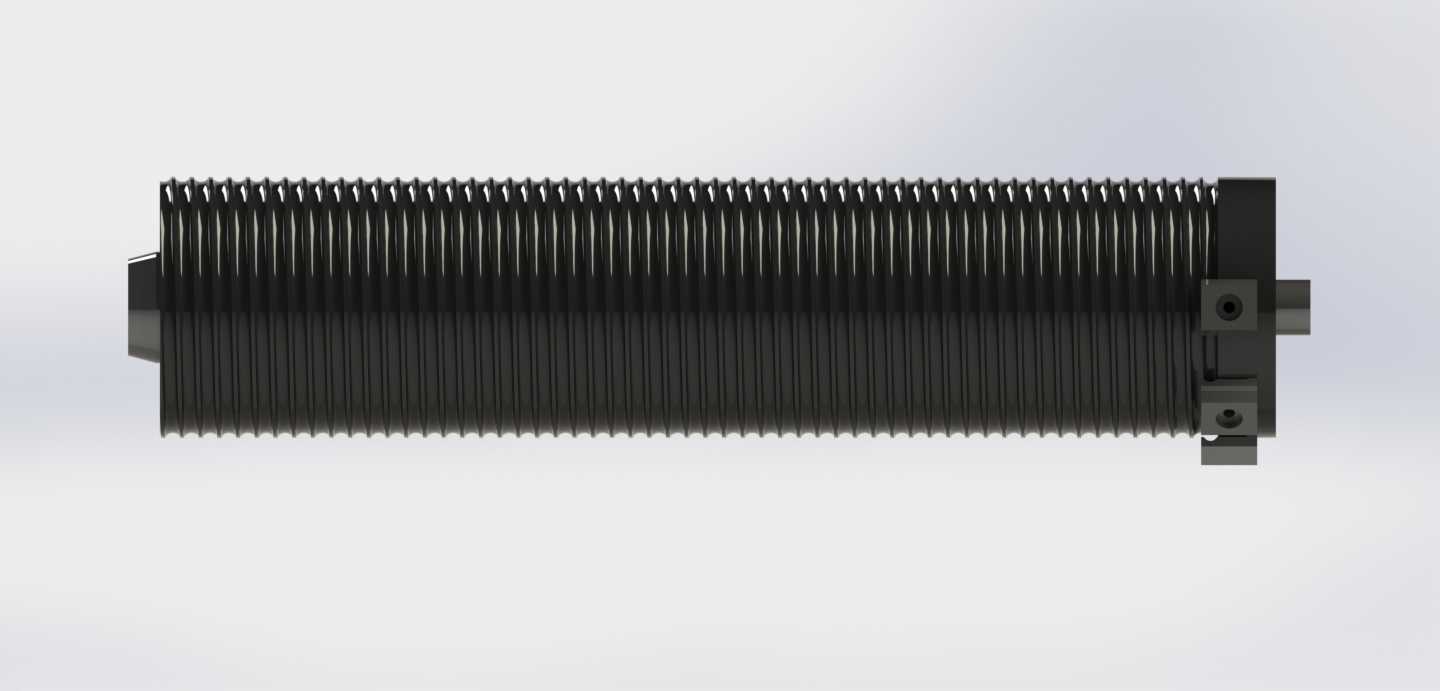

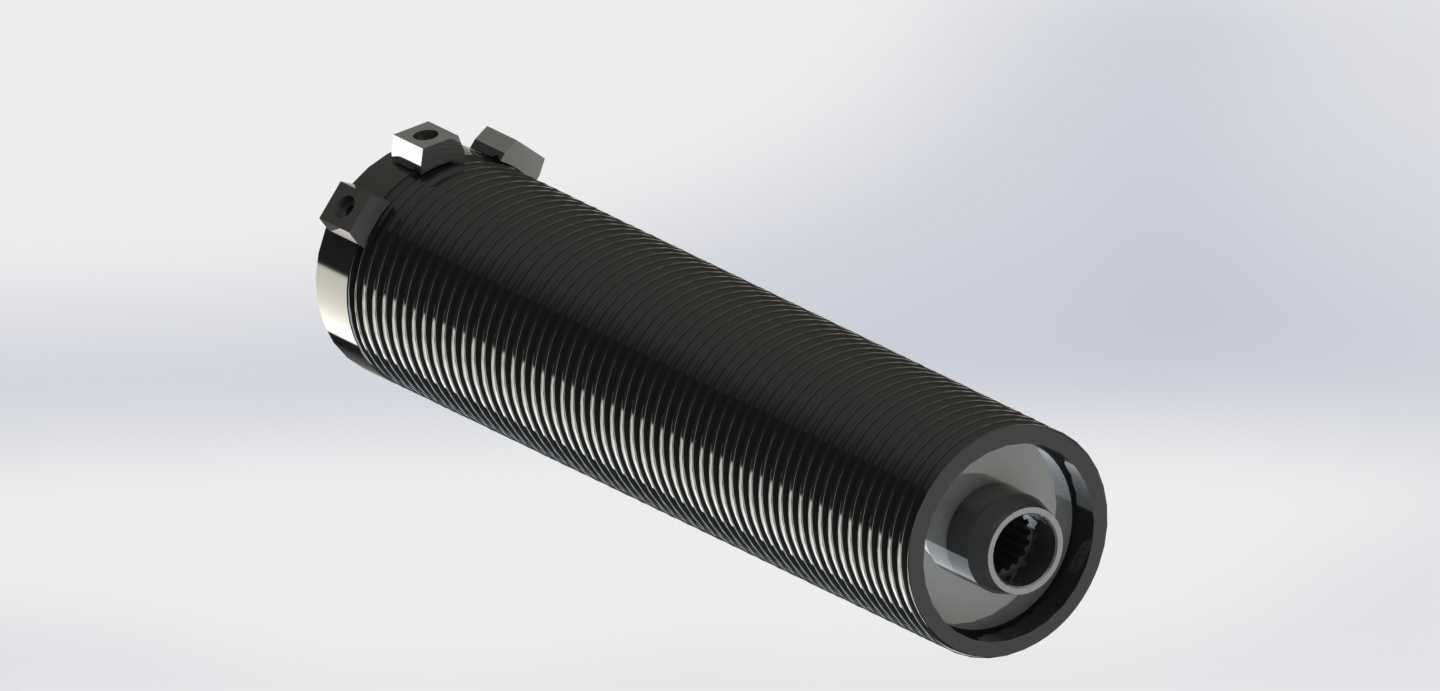

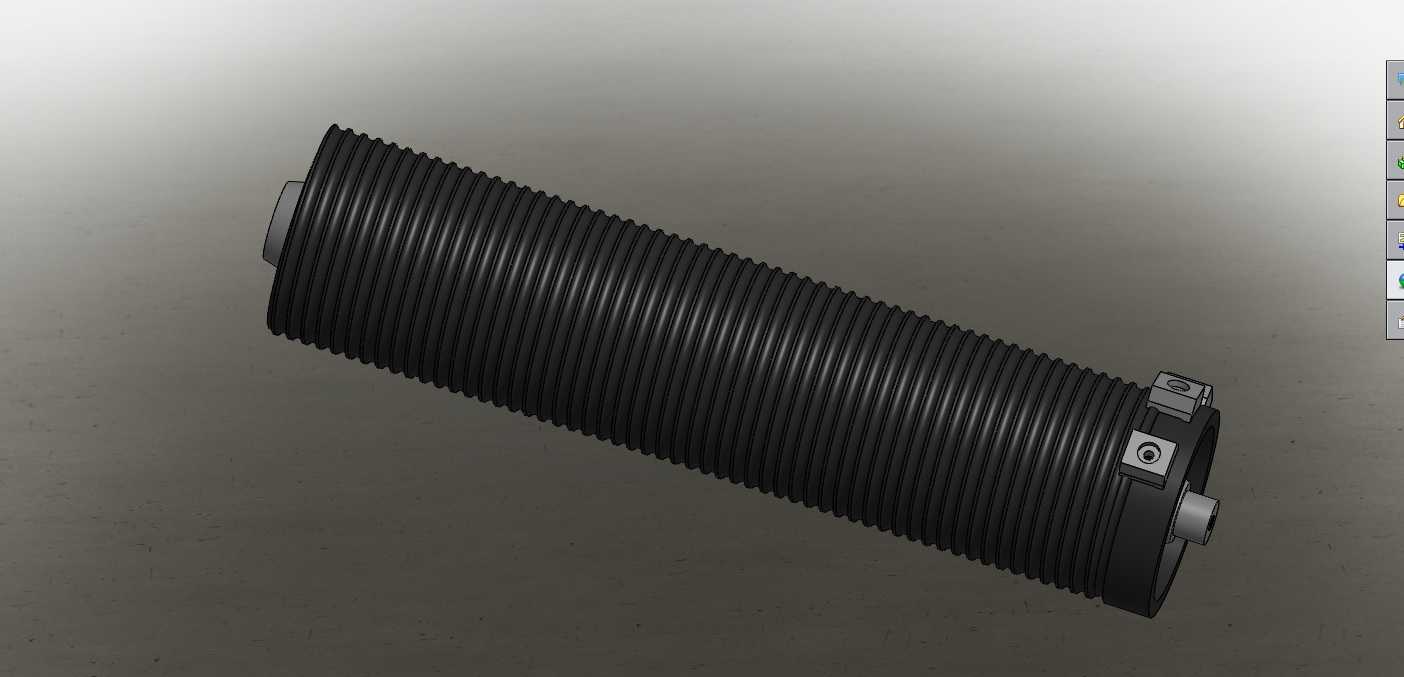

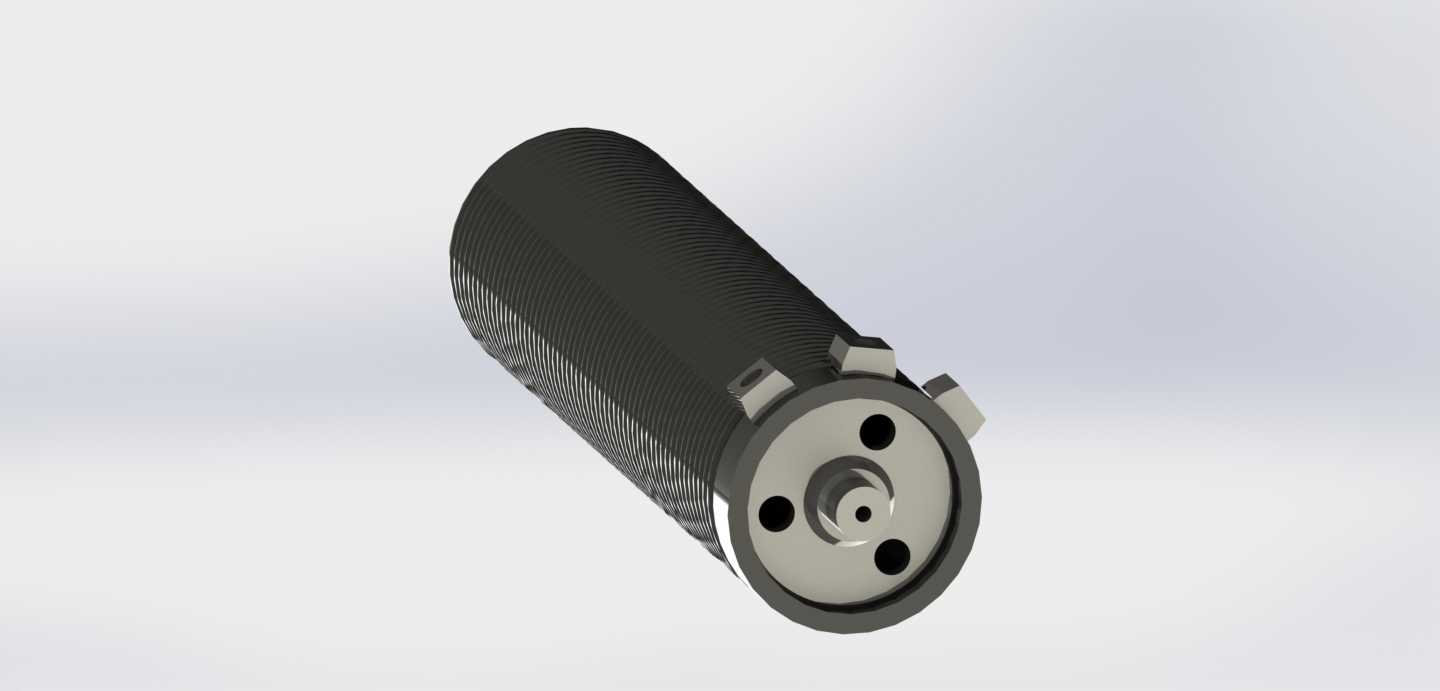

　　作为起重设备起升机构的核心承载部件，该卷筒主要承担钢丝绳的有序缠绕、载荷传递的核心作用，广泛适配桥门式起重机、门座式起重机、电动葫芦等各类起重装备的起升机构，在厂房物料吊运、港口集装箱装卸、基建工程重物吊装、仓储货位堆垛等场景中，直接决定起升动作的平稳性与作业安全性。从结构设计逻辑来看，该卷筒采用单层螺旋绳槽结构，绳槽的曲率半径、导程参数完全匹配对应规格钢丝绳的公称直径，绳槽深度经过反复校核，既能够保证钢丝绳缠绕过程中不出现卡绳、咬绳问题，也能避免绳槽过浅导致钢丝绳脱槽的风险，卷筒筒体采用无缝钢管加工成型的筒体结构，两端通过法兰连接结构与卷筒轴、驱动端减速器输出轴实现可靠对接，连接法兰上的螺栓孔位置度严格控制在公差范围内，

　　保证装配后卷筒的径向跳动量符合行业标准要求，避免高速运转过程中出现钢丝绳偏摆、磨损加剧的问题。从安装边界来看，该卷筒的总长、筒体直径、两端轴颈的配合尺寸均适配常规中小吨位起重设备的起升机构安装空间，筒体表面的螺旋绳槽从一端法兰处起始，沿筒体轴向连续延伸至另一端法兰，能够保证钢丝绳在额定起升高度范围内实现单层有序缠绕，避免多层缠绕带来的钢丝绳层间挤压、乱绳问题，有效延长钢丝绳的实际使用寿命。卷筒两端设置的挡绳板高度高于钢丝绳缠绕后的最外层高度，能够在钢丝绳出现小幅偏摆时起到限位作用，防止钢丝绳从筒体端部脱出引发安全事故。在实际运行过程中，卷筒随驱动机构的正反转实现钢丝绳的收放动作，将驱动机构输出的旋转扭矩转化为吊重的垂直升降直线运动，

　　绳槽的螺旋导向作用能够让钢丝绳每一圈都平稳贴合在筒体表面，避免相邻钢丝绳之间的相互挤压摩擦，同时卷筒的转动惯量经过合理匹配，能够配合起升机构的制动系统实现吊重的平稳启停，减少启停过程中的吊重晃动问题。针对不同的起升载荷要求，该卷筒的筒体壁厚、法兰厚度均经过强度校核，能够承受额定载荷下钢丝绳缠绕带来的径向挤压力与扭矩作用，长期运行过程中不会出现筒体变形、焊缝开裂等失效问题，筒体加工完成后经过动平衡校正，保证高速运转时的振动量控制在允许范围内，降低起升机构运行过程中的噪音与传动部件冲击。
