汽车散热冷却风扇总成三维结构设计

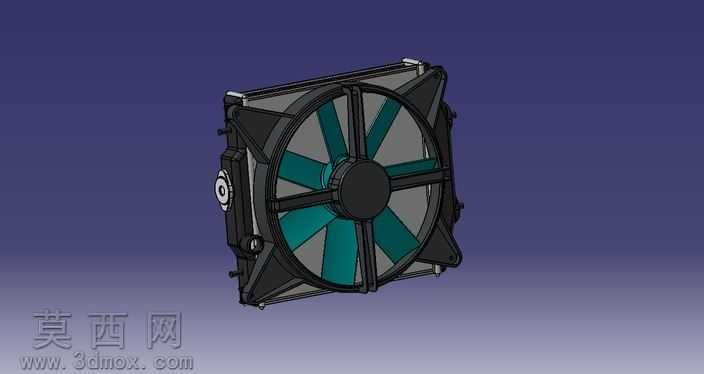

本作品为汽车散热系统配套的轴流冷却风扇总成三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循汽车零部件设计的装配规范与尺寸公差要求，完整还原了实体产品的全部结构细节。模型主体包含外支撑框架、轴流扇叶、中心轮毂、侧边驱动安装座、防护格栅、固定卡扣等核心结构，各部件间的装配约束完全匹配实际生产的装配逻辑，可直接用于干涉检查、运动仿真与结构优化分析。建模阶段首先通过草图绘制确定外框架的方形安装轮廓，对框架边角做圆弧过渡处理以降低应力集中风险，框架侧边预留的安装卡扣与定位柱尺寸完全适配汽车散热器水箱的安装位，保证虚拟装配时可实现精准对位。扇叶部分采用不等距七叶轴流结构设计，建模时通过多截面曲面命令生成扇叶的扭曲翼型曲面，扇叶从轮毂根部到外边缘的扭转角做渐变处理，兼顾送风效率与运转静音性能，扇叶表面做光滑曲率连续处理，避免曲面出现褶皱或棱角，保证后续渲染与仿真的精度。中心轮毂部分做了加厚加强结构设计，侧边集成的驱动电机安装座预留了轴孔与固定螺孔位，可直接匹配对应规格的驱动电机模型完成装配。模型材质分配贴合实际产品材质属性：外支撑框架采用改性PP塑料材质，渲染时赋予哑光黑磨砂质感，还原工程塑料的表面肌理；扇叶采用玻纤增强PA材质，赋予半透明青绿色材质效果，还原实际产品的扇叶视觉特征；中心轮毂采用硬质工程塑料，做哑光深黑质感处理；金属固定嵌件赋予镀锌金属质感，区分不同材质部件的视觉差异。渲染阶段采用渐变深蓝背景突出模型主体，通过三点布光方案打亮模型结构，清晰展现扇叶曲面弧度、框架加强筋结构、侧边安装位的细节特征，模型所有结构均做实体化处理，无破面、无重叠面、无多余几何特征，可直接导出为多种通用格式用于散热性能仿真、3D打印验证、产品结构展示等场景，整体设计充分考虑汽车散热工况下的结构强度与通风效率需求，结构布局合理，细节还原度高。
