推拉式快速压紧夹紧机构三维设计

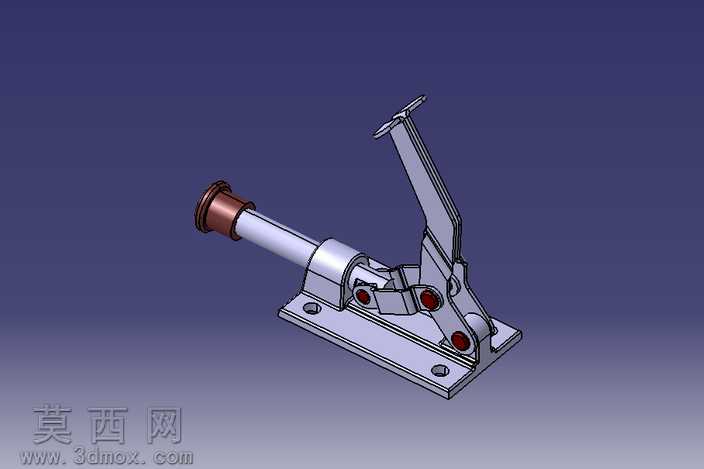

本模型为推拉式快速夹紧机构，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工艺与夹具设计规范，对所有零部件进行独立建模后完成虚拟装配，完整还原机构的运动逻辑与装配关系。模型整体采用底座安装式结构，底部设置带安装孔的平板底座，可通过螺栓直接固定在工装台面或设备机架上，保证夹紧作业时的结构稳定性；主体执行部分为水平布置的推拉导杆，导杆端部设置铜质衬套与压头接触位，可根据不同工件的夹紧需求更换适配压头，扩大机构的适用场景。操作端采用带防滑结构的扳动手柄，通过多组连杆铰接结构实现力的放大与行程转换，铰接位置均设计有销轴连接结构与防松限位，模拟真实工况下的转动配合，避免机构运动时出现卡滞或松脱问题；连杆组件的铰接点位置经过运动仿真校核，确保手柄扳动至锁紧位置时机构形成稳定的机械死点，可在无额外锁紧件的情况下保持可靠的夹紧状态，不会因工件反作用力或设备振动出现松脱失效。材质渲染方面，对不同零部件进行了差异化材质赋予：底座、连杆、手柄等结构钢部件采用哑光金属喷漆材质，还原普通工装夹具的表面处理效果；导杆表面采用光亮镀铬金属材质，体现其耐磨光滑的表面特性；端部铜套采用紫铜材质，突出其耐磨减摩的功能属性；铰接销轴处的衬套采用红色工程塑料材质，清晰区分不同功能部件。建模过程中对所有配合面进行了公差预留模拟，确保装配后各运动部件无干涉，导杆的推拉行程、手柄的扳动角度均经过参数化调整，可适配不同厚度工件的夹紧需求，整体结构紧凑、操作便捷，可广泛应用于工装定位、工件装夹、设备快锁等工业场景，为同类夹紧机构的设计优化提供了完整的三维参考模型。
