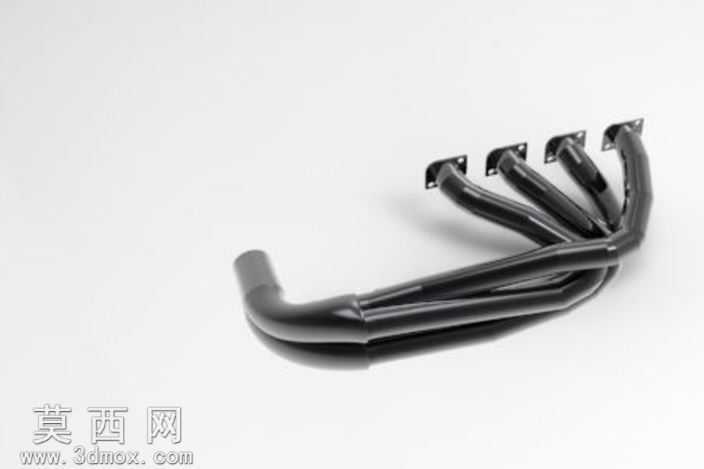

FSAE赛车四出等长排气歧管结构设计

本模型为FSAE方程式赛车专用的四出等长排气歧管，采用SolidWorks进行全参数化三维建模，建模过程中严格遵循赛车排气系统的流体力学设计逻辑，首先以发动机缸盖排气口的安装法兰为基准，逐一确定四个支管的起始定位坐标，保证每个法兰的安装孔位、密封面平面度完全匹配对应发动机的排气端口公差要求。建模阶段采用扫掠特征构建每根排气支管的主体曲面，通过反复调整支管的弯曲半径、空间走向，确保四根支管的内部流道长度完全一致，避免各缸排气脉冲出现干涉，提升发动机高转速区间的排气效率。模型的弯管段采用大曲率顺滑过渡设计，全程避免出现直角弯折、截面突变的结构，减少排气气流的沿程阻力，支管交汇的集合段采用平滑的锥形汇聚结构，引导四股排气气流顺畅汇入主排气通路，降低气流交汇时的紊流损耗。材质设计上模拟高性能赛车常用的不锈钢薄壁管材，渲染阶段赋予模型哑光黑的高温陶瓷涂层质感，还原赛车排气系统经过高温热处理后的真实外观，法兰部位添加金属切削加工的纹理细节，安装孔位置做了倒角处理，符合实际零部件的加工工艺要求。结构层面充分考虑实车安装的空间约束，所有支管的走向避开了赛车车架、悬架摇臂、散热管路等周边部件的安装空间，法兰连接处预留了密封垫片的安装余量，弯管的壁厚参数统一设定为赛事规则允许的薄壁规格，在保证结构强度的前提下尽可能降低部件自重，适配FSAE赛车轻量化的设计需求。整个模型的特征树逻辑清晰，所有尺寸参数均可编辑调整，可直接用于后续的流体仿真分析、排气声浪模拟以及实际加工制造的图纸输出，能够为大学生方程式赛车的排气系统设计提供可靠的三维结构参考。
