四冲程直列内燃发动机曲轴结构三维设计

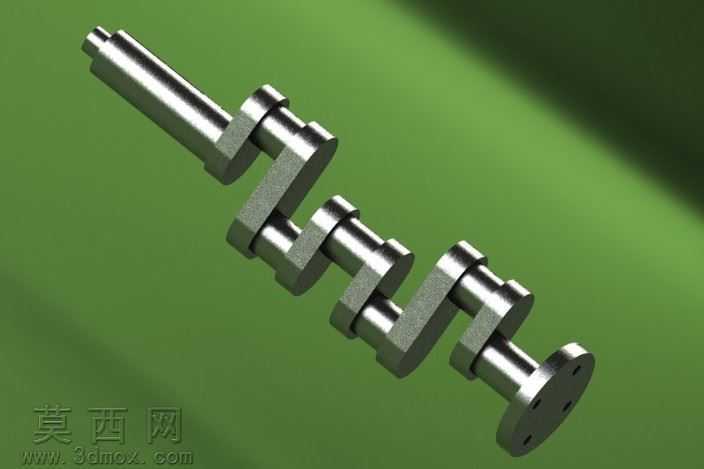

本作品为四冲程直列内燃发动机核心传动部件曲轴的三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循内燃机曲轴的实际工程尺寸规范，对主轴颈、连杆轴颈、曲柄臂、前端轴、后端法兰盘等核心结构进行1:1比例还原，各轴段的过渡圆角、油道开孔位置、法兰连接孔位均按照实际加工工艺要求设计，确保模型可直接用于后续工程仿真、结构验证或教学演示场景。渲染阶段采用金属磨砂钢材材质，匹配真实曲轴锻造合金钢的表面质感，通过调整环境光与漫反射参数，还原金属部件在工业场景下的光影效果，背景选用低饱和度绿色衬底突出曲轴主体结构，视角选取斜向45度展示角度，可清晰呈现四缸直列曲轴的曲柄错角排布规律，直观展示各连杆轴颈的相位差设计，该相位差严格匹配四冲程发动机的点火顺序要求，保障动力输出的平顺性。设计过程中重点考量直列发动机曲轴的结构特性，相较于V型发动机曲轴，直列机型的曲轴所有连杆轴颈处于同一排布平面，曲柄臂采用等厚对称结构设计，可有效降低加工难度，减少气缸盖与凸轮轴的配套设计复杂度，同时模型保留了各主轴颈的支撑位结构，可直观展示直列发动机曲轴支撑轴承与活塞连杆组的对应装配关系，整体建模过程无冗余特征，各部件间装配关系清晰，可直接拆解用于装配干涉检查、运动仿真动画制作，能够直观演示四冲程发动机工作过程中曲轴将活塞往复直线运动转化为旋转运动的传动逻辑，适用于内燃机结构教学、发动机设计方案验证等场景。
