双腔异形法兰式机械闭合壳体结构

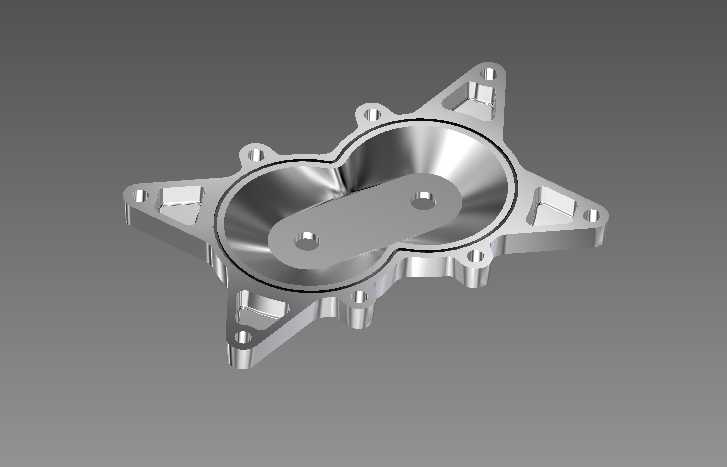

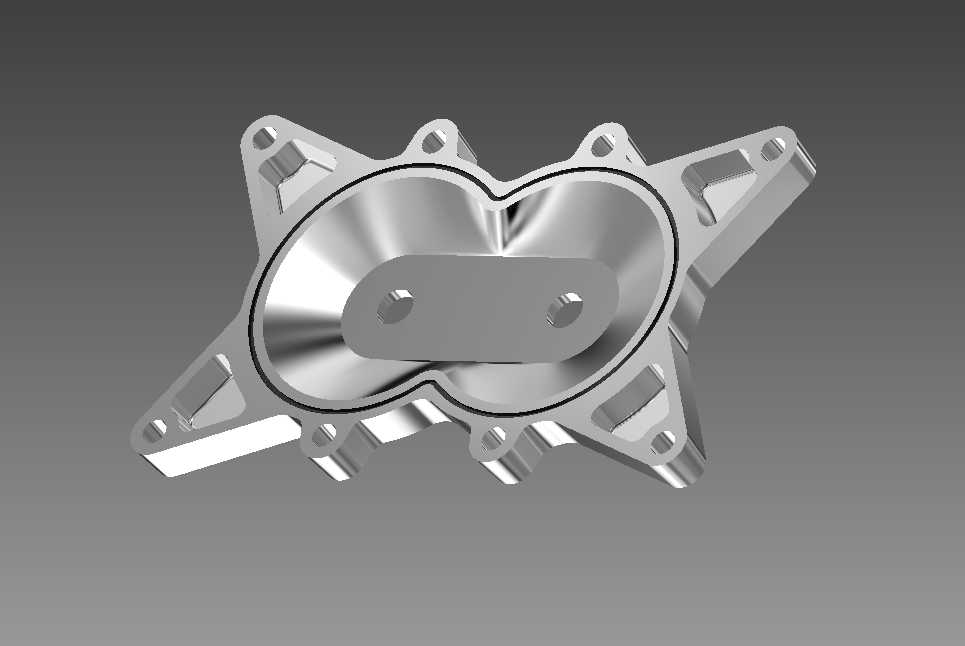

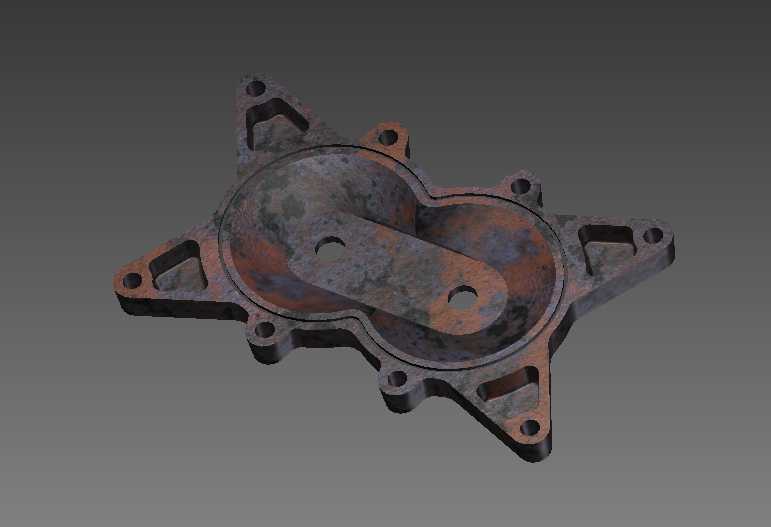

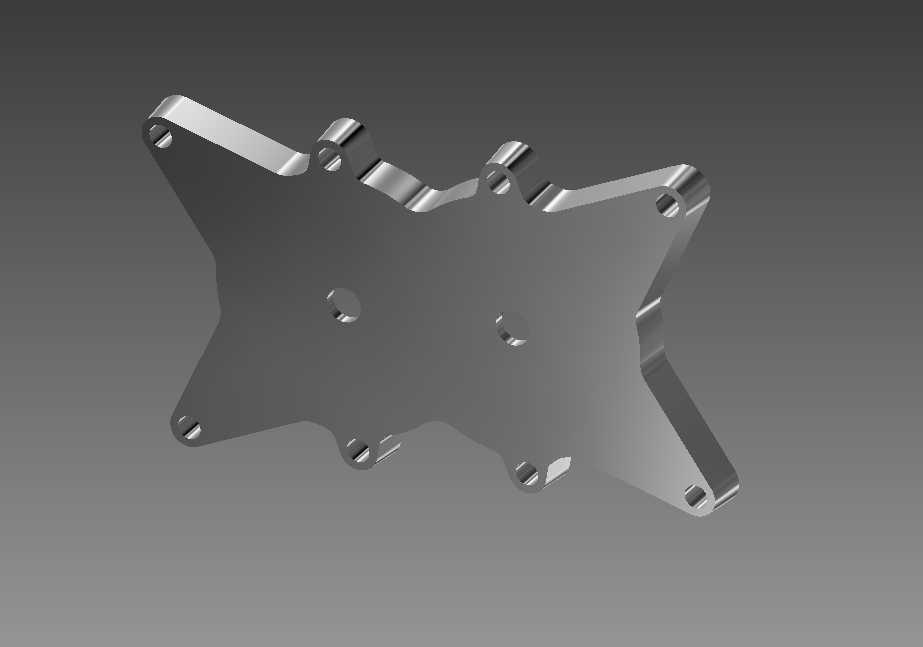

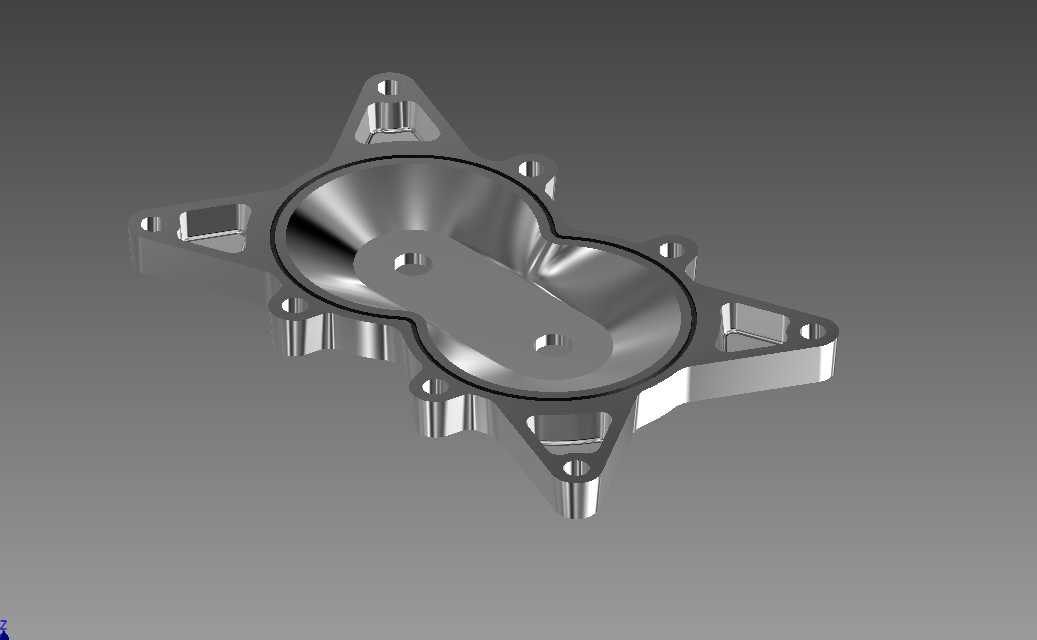

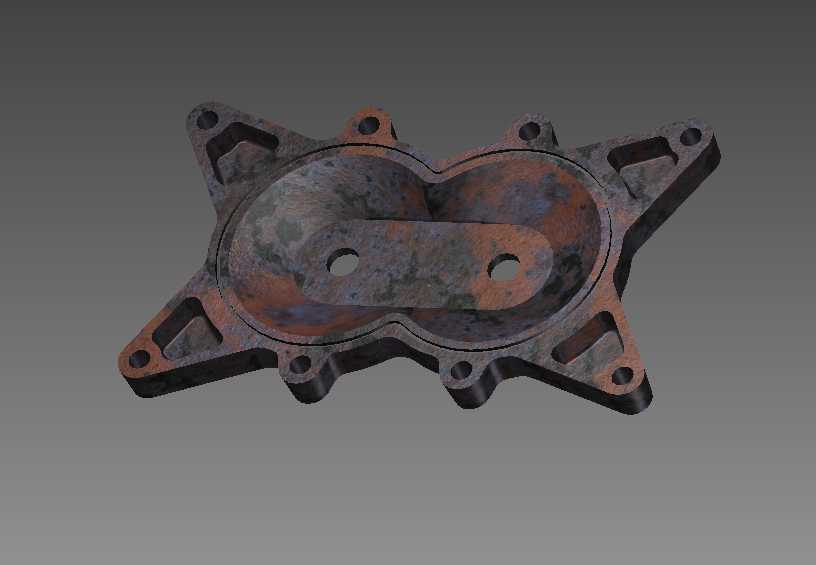

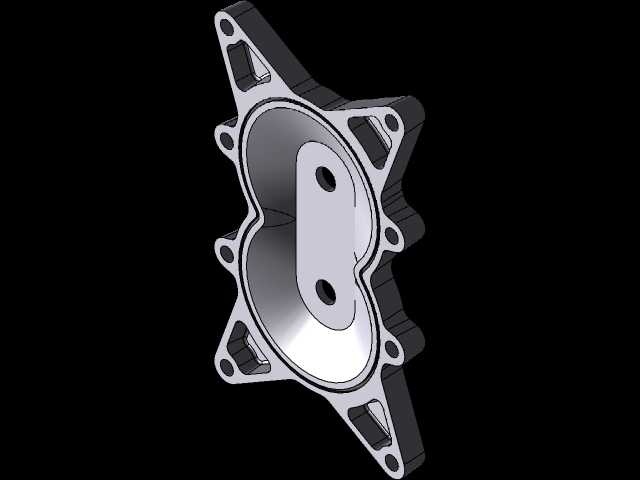

该闭合壳体结构常见于容积式流体输送设备的核心承压腔体，在双转子泵、 Roots 风机类设备中作为定子容腔使用，为内部啮合的运动构件提供封闭的工作空间，同时承担介质压力承载、外部构件连接定位的核心作用。从结构设计逻辑来看，整体采用双圆弧相交的异形腔体轮廓，完全匹配内部双叶轮的运动包络轨迹，腔体内壁加工精度要求较高，需保证与运动件的配合间隙均匀，既避免运动干涉，又能减少工作过程中的介质内泄漏，提升容积效率。壳体周向均匀布置带安装孔的凸耳支座，每个凸耳都做了三角形加强筋结构与腔体主体过渡连接，可抵消设备运行过程中螺栓预紧力、介质压力脉动带来的局部应力集中，避免安装位置出现开裂变形。安装边界设计上，所有安装孔的位置度公差需严格控制，保证与两端端盖配合时的同轴度要求，凸耳的安装平面与腔体端面的平行度误差需控制在合理范围内，防止装配后出现密封面错位导致的泄漏问题。腔体中部设置的横向连接凸台，一方面用于增强双腔交汇位置的结构刚性，避免腔体在高压工况下出现变形胀大，另一方面凸台上的两个定位孔可用于内部衬套或者耐磨件的安装固定，为运动转子的轴系提供辅助支撑点，降低轴系运行过程中的挠曲变形。这类壳体在实际应用中多采用铸造成型后做二次机加工，流道内壁会做抛光处理以减少介质流动阻力，外表面的加强结构在不额外增加过多壁厚的前提下大幅提升整体刚性，兼顾轻量化与结构强度要求。在设备装配环节，该壳体作为核心基准件，两端分别连接端盖、轴承座组件，下部的支撑凸耳可直接固定在设备机架上，安装时需先以腔体止口为基准找正，再依次紧固周向螺栓，保证各连接面的密封压缩量均匀。针对不同的输送介质工况，该结构可通过调整壁厚、更换壳体材质来适配不同的压力等级，比如输送腐蚀性介质时可换用不锈钢材质，高压工况下可适当增加加强筋的厚度与凸耳的连接宽度，结构的拓展适配性较强。
