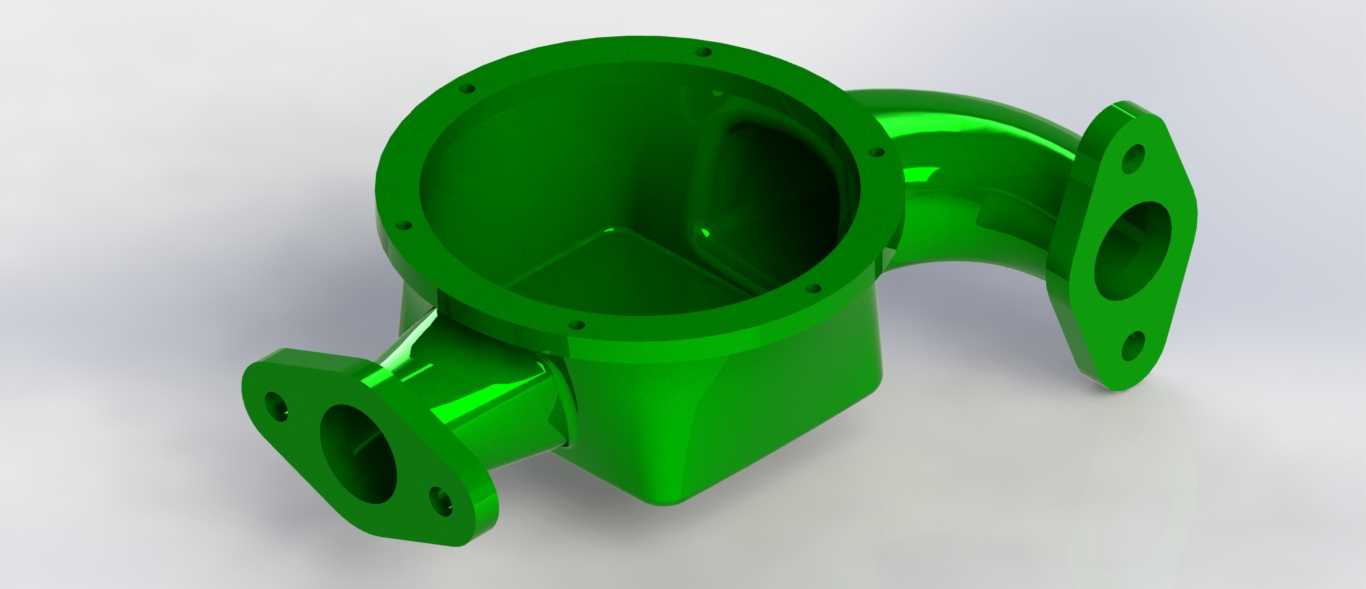

民用供水系统用绿色水表外壳结构

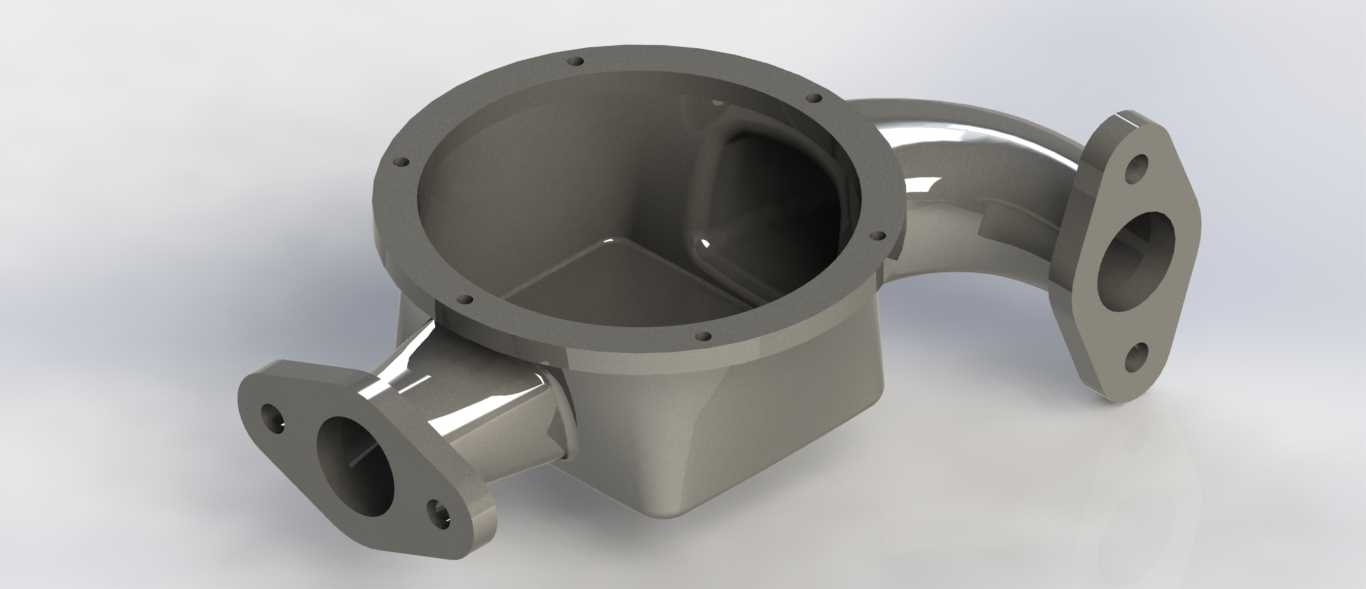

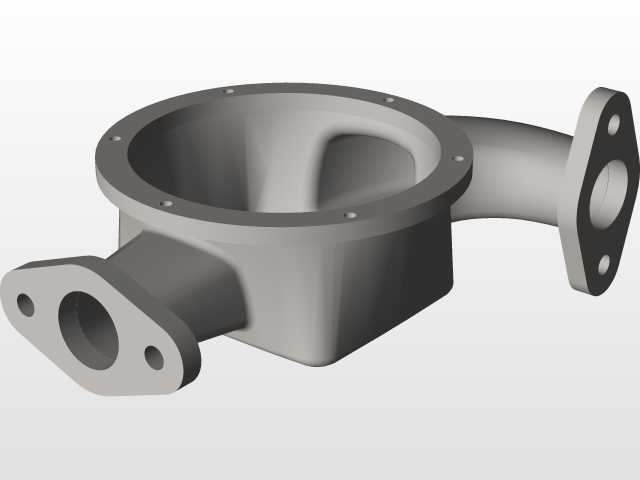

　　该水表外壳作为民用供水计量终端的核心承载构件，主要应用于城镇供水管网入户端、农村饮水安全工程分户计量点、二次供水设备出水端等场景，承担容纳计量机芯、密封承压、对接管路的核心作用，是保障供水计量精度、避免管路渗漏的关键结构件。从结构设计逻辑来看，主体腔体采用近似方形带圆角的内腔设计，相比传统圆形腔体，能够在同等安装空间下预留更充足的机芯布置空间，可兼容旋翼式、容积式等不同结构的计量机芯，同时腔体壁厚经过承压校核，能够满足常规供水工况下1.6MPa的工作压力要求，避免长期承压出现腔体变形渗漏。外壳共设置三处连接端口，顶部为大口径圆形法兰端口，用于装配表盖、读数面板以及计量机芯的上部固定结构，法兰端面均匀分布多个螺栓安装孔，

　　可通过紧固件配合密封垫圈实现端面的静密封，防止外界杂质进入腔体内部，同时避免承压水从端口溢出；侧部两处带法兰的弯管接口分别为进水端与出水端，接口法兰采用两孔安装形式，适配常规家用水表的管路对接标准，其中一处接口采用90度弯管结构，能够适配墙面贴装、管道井内竖向布管等特殊安装场景，减少管路转接配件的使用，降低管路渗漏风险。在安装边界方面，主体腔体的方形轮廓尺寸适配常规家用冷水表的安装预留空间，两侧接口的中心距符合民用供水计量仪表的通用安装规范，无需对现有管路进行大规模改造即可直接替换同规格的老旧水表外壳，安装时仅需保证两侧法兰与管路对接端面的平行度，配合橡胶密封垫拧紧螺栓即可完成装配，安装容错率较高。外壳的流道内壁做了顺滑过渡处理，

　　进水端到腔体内部的流道无明显直角拐点，能够降低水流通过时的压损，同时避免水流紊流对计量机芯的冲击，提升计量的稳定性与长期使用寿命；腔体底部的圆角设计可减少水中杂质的沉积，避免长期使用后杂质堆积影响机芯转动，降低后期维护清理的频率。从材质适配性来看，该结构既适合采用铸造黄铜加工成型，也可采用高强度工程塑料注塑生产，不同材质版本可分别适用于高压供水工况、普通民用冷水工况等不同使用场景，结构本身的拔模斜度、壁厚均匀性都符合常规加工工艺的要求，量产时的工艺可行性较高，不会出现壁厚不均导致的缩孔、变形等加工缺陷。
