船用舵系连接轴带舵叶结构设计

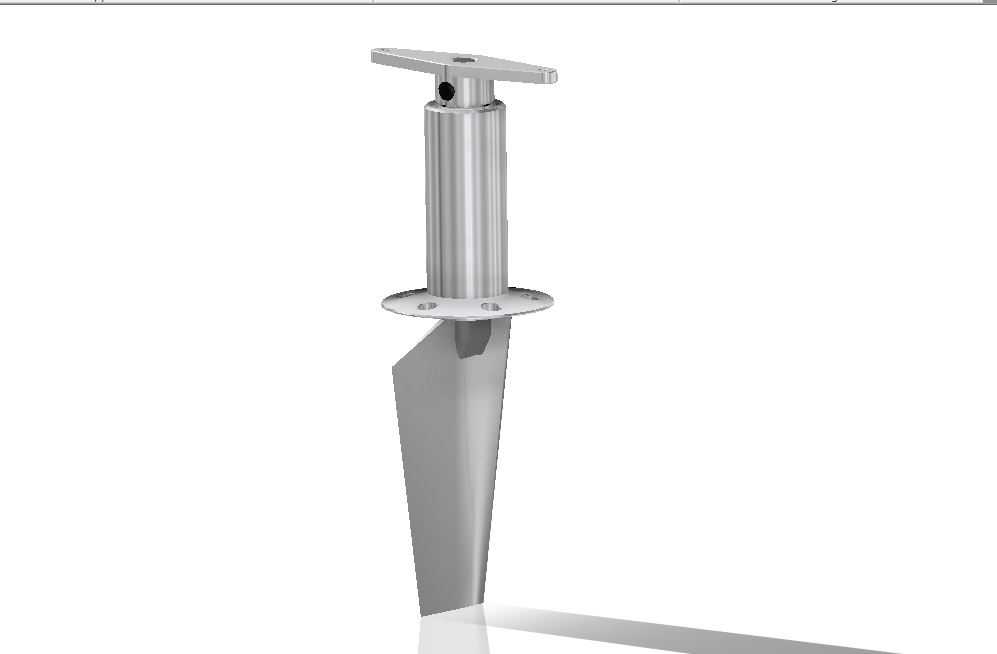

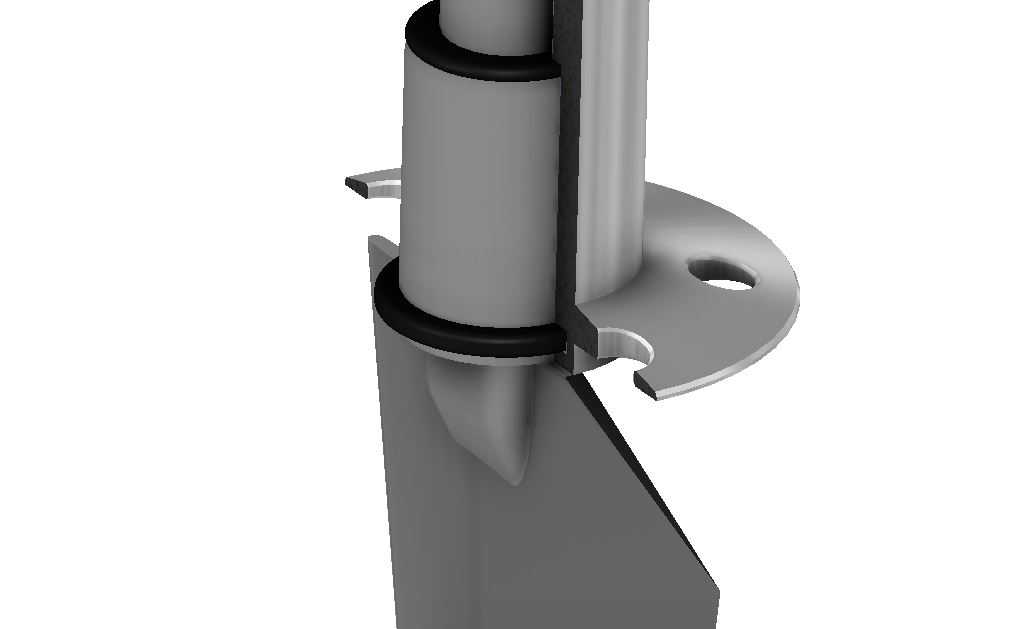

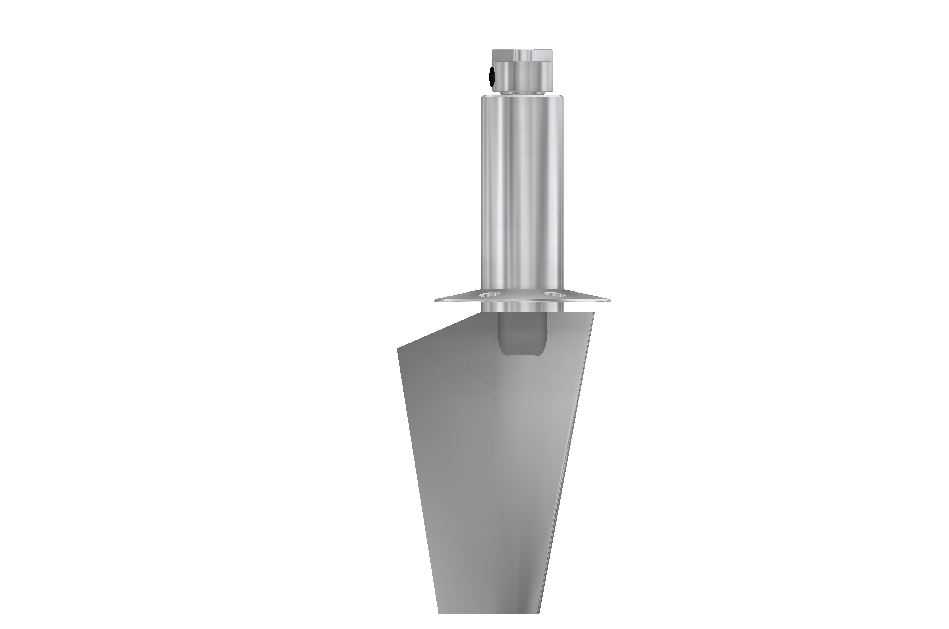

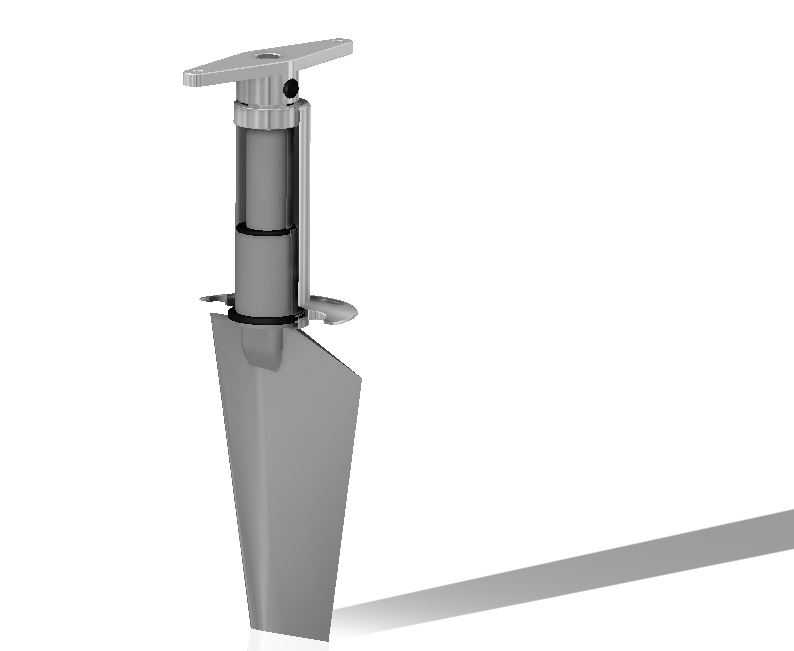

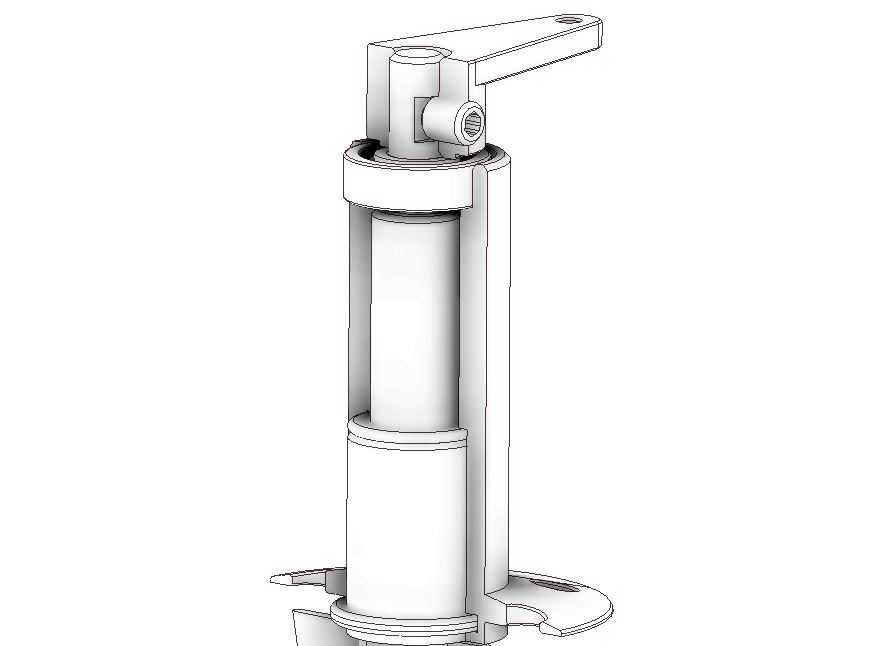

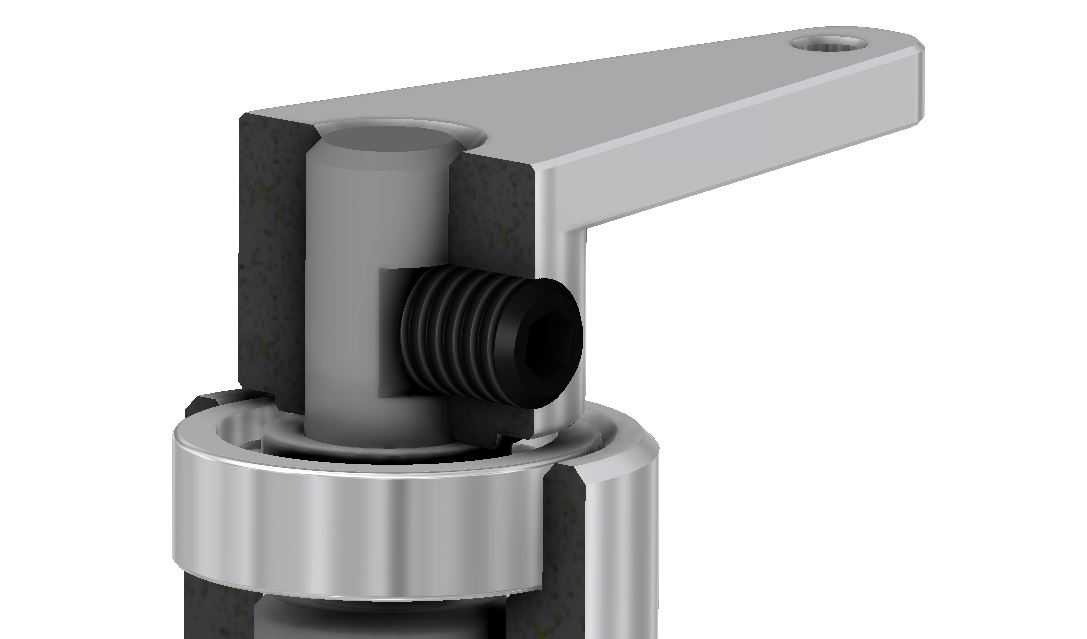

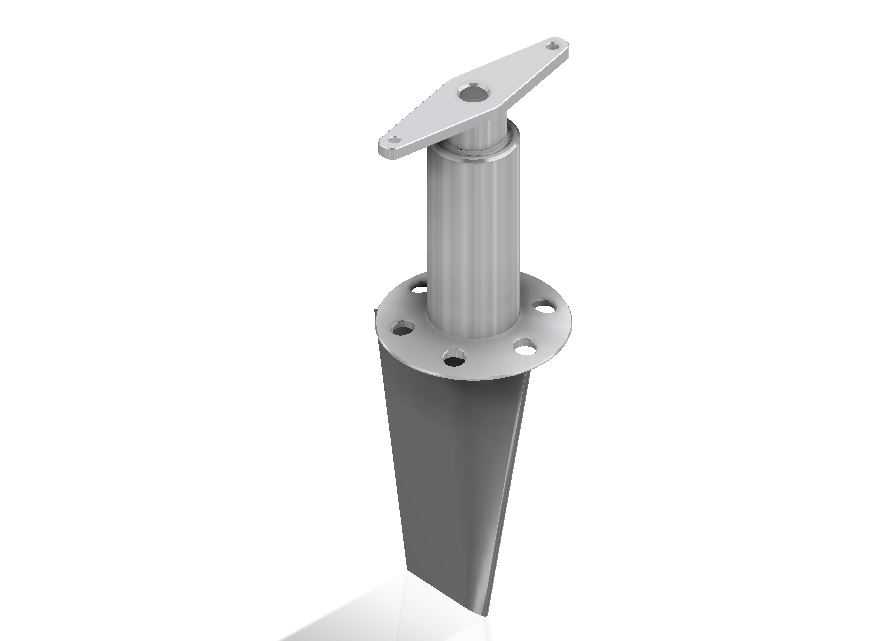

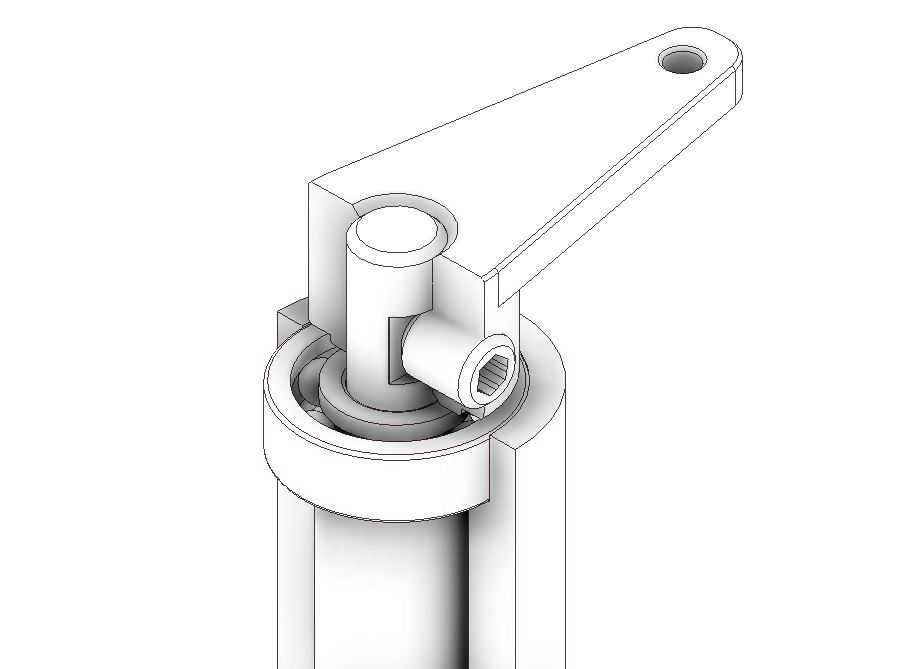

该结构件主要应用于小型内河船舶、试验艇的舵系传动系统中，承担舵机扭矩传递、水流导向的核心作用，安装位置位于船体尾部的舵承座下方，上端通过轴段与舵机输出端连接，下端的翼型结构直接浸没在船体航行的水流层中。从结构设计逻辑来看，上端的圆柱轴段做了等径公差处理，表面粗糙度要求控制在Ra1.6以内，保证与舵承衬套的配合间隙稳定在0.02-0.05mm区间，避免航行过程中出现舵系卡滞、摆动异响的问题；轴段顶部设计有平键槽与径向定位孔，平键承担主要扭矩传递载荷，径向定位孔用于穿装锁紧销，防止轴段与舵机输出套在长期交变载荷下出现轴向窜动。中间位置的圆盘法兰为安装定位基准面，法兰厚度根据轴径比例设定为轴径的1/4，法兰端面与船体上的舵座安装面贴合，通过周向均布的螺栓完成固定，法兰与轴段的过渡位置做了R3的圆角处理，消除应力集中点，避免船舶大角度转向时扭矩突变导致的焊缝或基体开裂问题。下端的翼型结构采用对称水翼截面设计，截面厚度从法兰连接处向翼尖逐步递减，翼型的弦长与展长比例按照小型船舶舵效要求设定，保证在35度最大舵角下不会出现水流分离失速的情况，翼型与轴段的连接位置做了加厚过渡处理，该区域为整个零件的载荷集中区，加工时需要做探伤检测，确保内部无气孔、夹渣缺陷。安装边界方面，轴段伸出法兰上端的长度需要匹配舵承座的安装高度，保证舵机输出套的啮合长度不小于轴径的1.2倍，法兰的外径需要比舵座安装孔直径大20mm以上，保证足够的螺栓压紧面，翼型的最大旋转半径需要与船体尾部的突出结构保持至少50mm的安全间隙，避免满舵时出现结构碰撞。实际加工过程中，轴段与法兰的同轴度需要控制在0.02mm以内，翼型的型面偏差不超过0.1mm，否则会导致舵系转动阻力增大，航行时出现舵叶抖振的问题，影响船舶操纵稳定性。
