车载静压液位检测用投入式压力传感装置

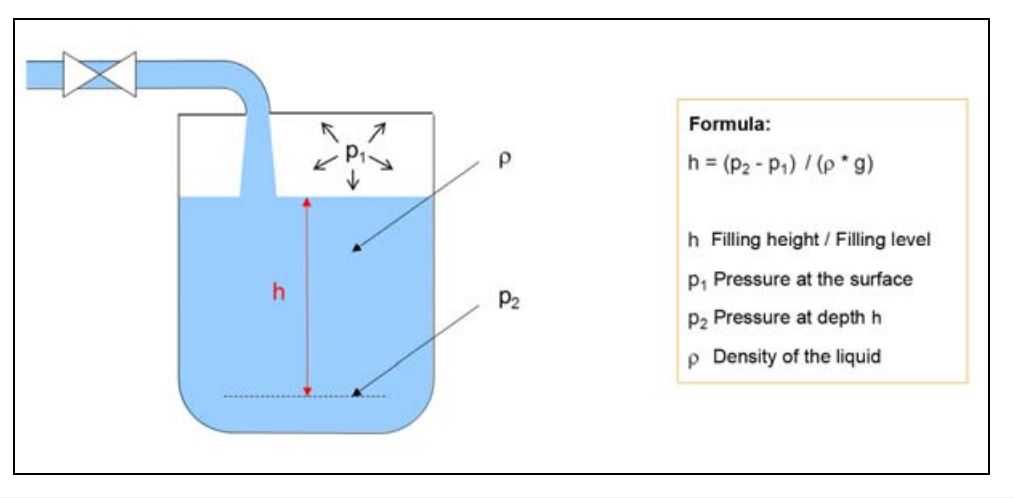

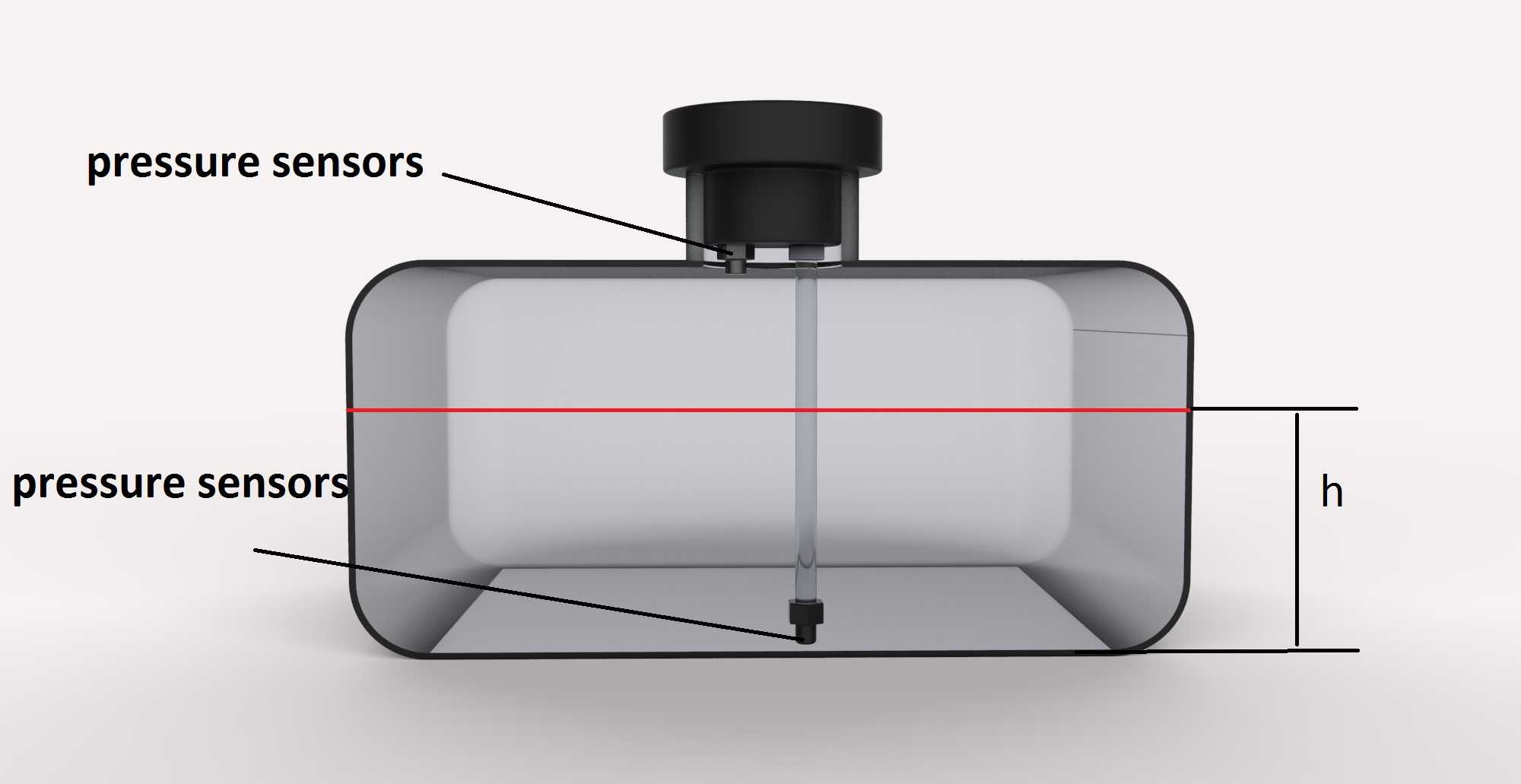

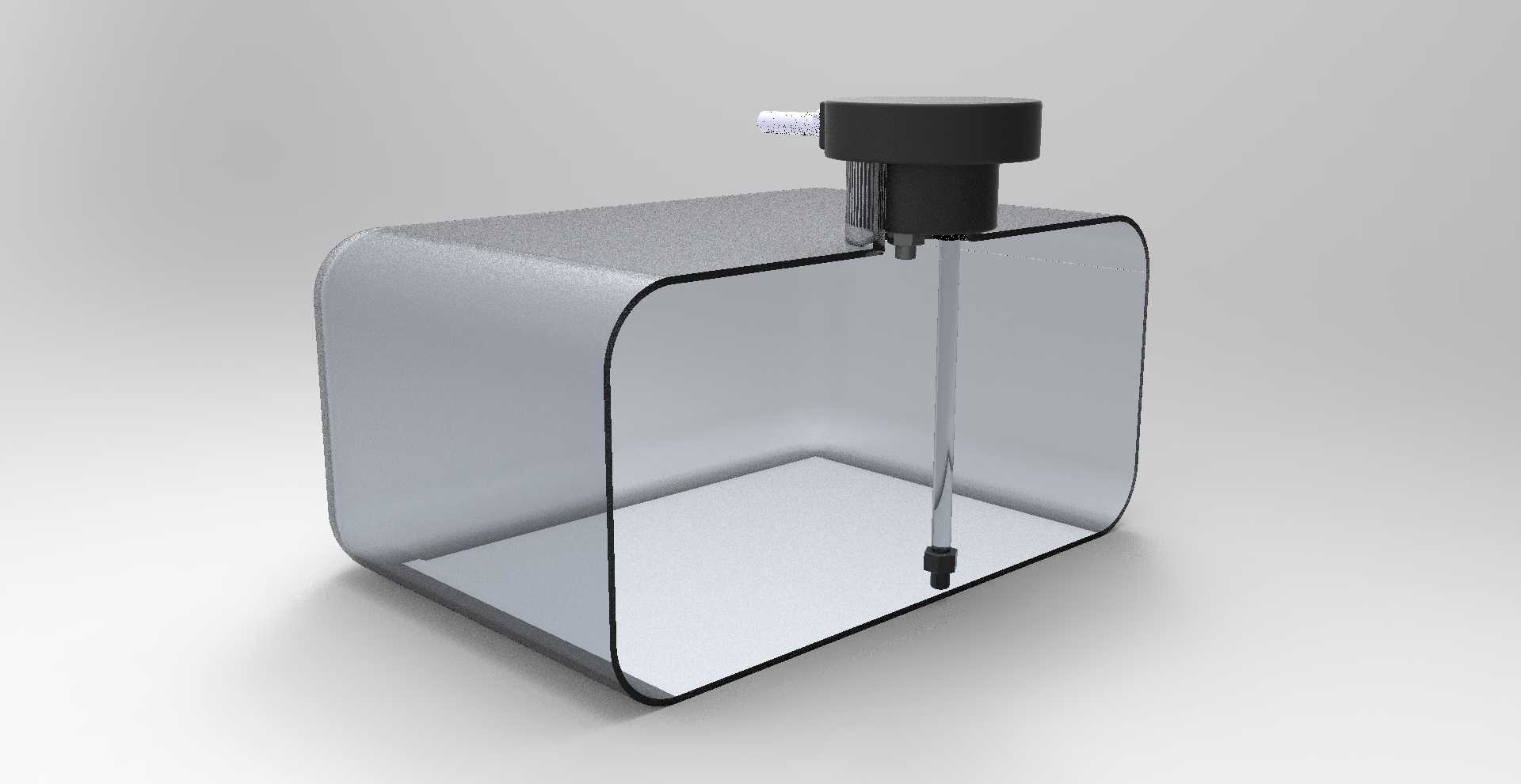

这套液位检测结构主要面向车载储液场景的静压液位测量需求，适配汽车水箱、燃油箱、车用尿素储液箱等密闭或敞口储液容器的液位实时监测工况，解决传统浮球式液位计在车载颠簸、液体晃动场景下卡滞、测量精度不足的问题。从结构设计来看，整套装置分为顶部安装端、导气测压杆、底部感压探头三个核心部分，顶部安装座采用圆柱式快装结构，外径适配车载储液箱常规的顶部开孔尺寸，安装时仅需在储液箱顶部开设对应直径的安装孔，通过密封压圈即可完成固定，无需对箱体做大面积改造，安装边界可覆盖壁厚2-8mm的各类塑料、金属储液箱体，适配性较强。导气测压杆采用细长杆式结构，长度可根据储液箱的内部深度做对应调整，杆体内部集成导气通路与信号传输线路，既可以将感压探头采集的压力信号传输至顶部的信号处理模块，也可以通过导气通路平衡大气压，消除环境气压变化对测量结果的干扰，杆体采用耐油、耐车用尿素腐蚀的硬质工程塑料材质，可长期浸泡在车用各类液体介质中不发生溶胀、开裂。底部感压探头采用平膜式压力感应结构，直接浸没在储液箱底部位置，通过测量液体自重产生的静压值换算对应液位高度，测量过程不受液体表面泡沫、晃动的影响，在车辆行驶过程中的颠簸工况下也能输出稳定的液位信号。设计过程中重点考虑了车载场景的振动耐受需求，顶部安装座与箱体的连接部位设置了橡胶减震垫，可过滤车辆行驶过程中传递到传感装置的高频振动，避免内部敏感元件因长期振动出现偏移、损坏；探头与测压杆的连接部位做了圆弧过渡处理，不存在应力集中的直角结构，可承受车辆加减速、转弯过程中液体冲击带来的侧向载荷，不会出现杆体弯折、探头脱落的问题。整套结构的外形轮廓紧凑，顶部安装座突出箱体表面的高度控制在30mm以内，不会与储液箱周边的车身覆盖件、管路产生安装干涉，测压杆的直径控制在10mm以内，占用储液箱内部的储液空间极小，不会对箱体的有效容积产生明显影响。在实际应用中，这套装置输出的标准电信号可直接接入车载ECU系统，实时反馈储液箱内的剩余液量，为驾驶员提供液位提醒，也可配合整车控制系统实现低液位报警、补液提醒等功能，相比传统的液位检测结构，其没有活动机械部件，长期使用不存在磨损、卡滞的风险，维护周期更长，测量精度可稳定维持在满量程的1%以内，完全满足车载储液系统的液位检测要求。
